الوصف

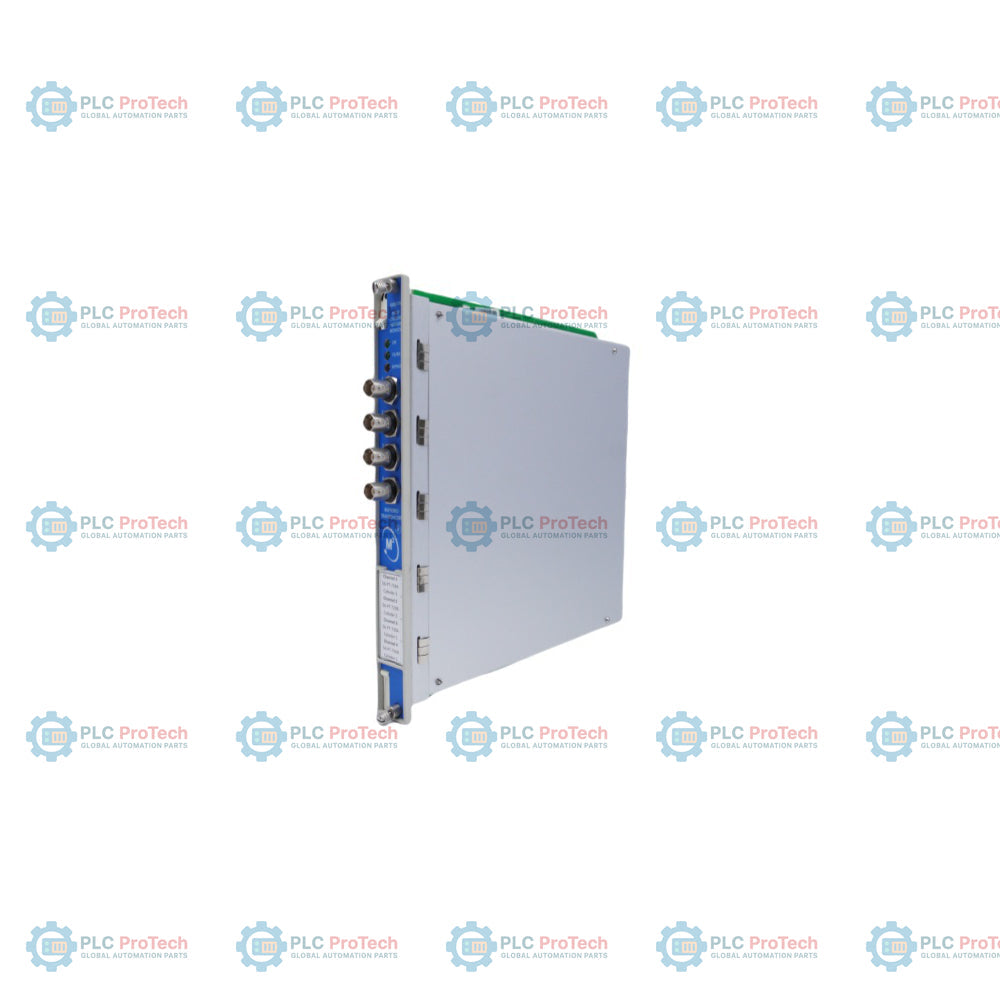

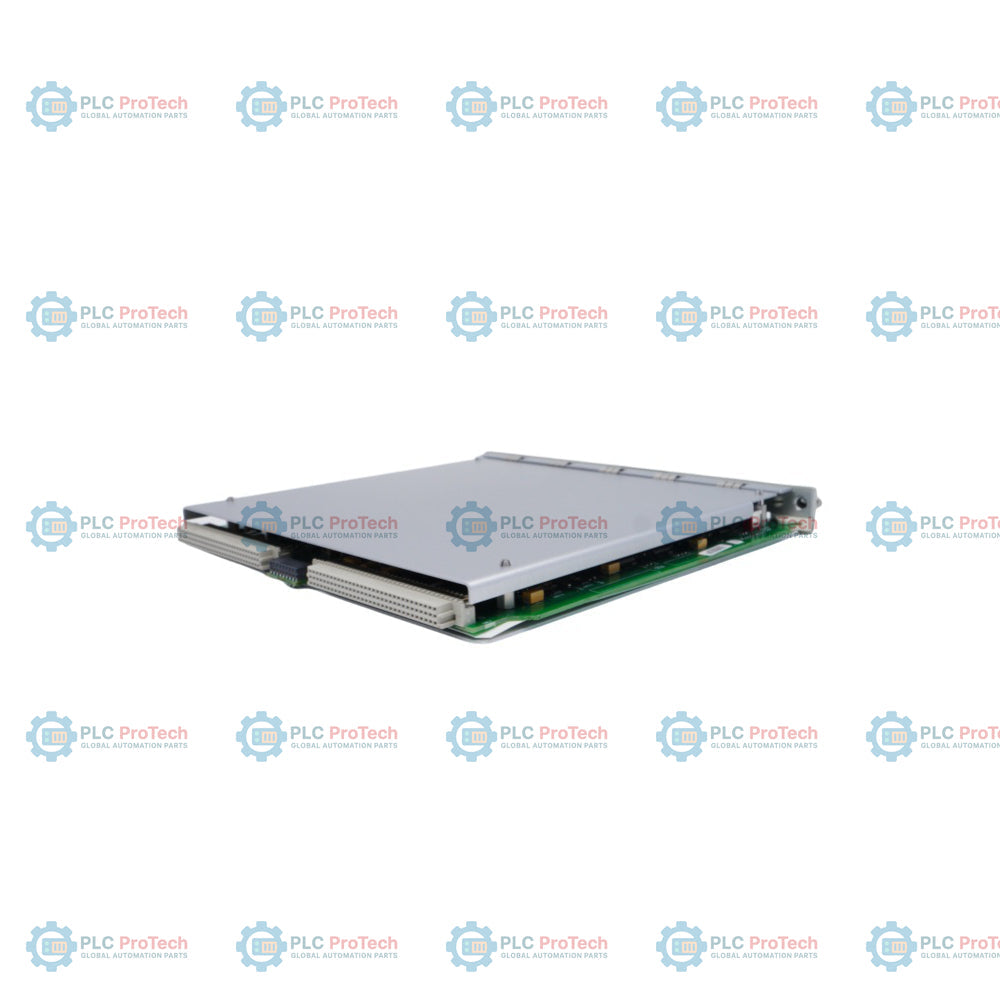

Bently Nevada 3500/77M 140734-07 هي بطاقة حماية ومراقبة ماكينات مستمرة بأربع قنوات مصممة لنظام 3500 Series Machinery Detection System. تتصل مباشرة بمحولات الضغط الإيجابية الجهد المعتمدة من Bently Nevada والطرف الثالث (psia) لقياس، تكييف، وتحليل قيم ضغط الأسطوانة داخل الضواغط الترددية.
الوظيفة الأساسية لـ 3500/77M تهدف إلى تقديم حماية مستمرة للماكينات من خلال مقارنة المعلمات المعالجة مع نقاط التنبيه المبرمجة في البرنامج لتفعيل تنبيهات النظام التلقائية أو إيقاف تشغيل الماكينات. في الوقت نفسه، توفر قيم فيزيائية نسبية شاملة (PPLs) مطلوبة من قبل مهندسي العمليات والصيانة لمتابعة سلامة المعدات. اعتمادًا على معلمات التكوين، تنتج كل قناة ثماني قيم PPL مميزة. خمسة مخصصة لمقاييس الغرفة الواحدة (ضغط التفريغ، ضغط الشفط، الضغط الأقصى، الضغط الأدنى، ونسبة الضغط)، بينما الثلاثة الأخرى هي حسابات حمل ميكانيكية متقدمة مشتقة من مقاييس عبر القنوات وتصاميم الإطار الفيزيائية (ذروة ضغط القضيب، ذروة شد القضيب، ودرجة عكس القضيب).
الميزات
- هيكل رباعي القنوات يدعم ما يصل إلى أربعة مدخلات مستقلة لمحولات الضغط.
- تتبع في الوقت الحقيقي لثماني قيم نسبية (PPLs) لكل قناة نشطة لتحليل شامل للأسطوانة.
- منطق حماية الماكينات المدمج الذي يقارن نقاط البيانات مباشرة مع نقاط التنبيه والخطر القابلة للتكوين.
- مخرجات محولات محمية من الدائرة القصيرة المحورية ومخزنة تقع على اللوحة الأمامية.
- حساب ديناميكي لقوى حمل القضيب بما في ذلك ذروة ضغط القضيب، وذروة شد القضيب، ودرجة عكس القضيب.
- مصابيح LED لحالة اللوحة الأمامية لتحديد تشغيل الوحدة محليًا، والتواصل داخل الرف، وحالة التجاوز النشط.
- توافق كامل مع وحدات إدخال/إخراج ضغط الأسطوانة الداخلية والخارجية.
التطبيقات
- مراقبة أسطوانة الضاغط الترددي
- معالجة حساب حمل القضيب وعكس القضيب
- حماية ضاغط غاز العمليات البتروكيميائية
- مراقبة محطة نقل أنابيب الغاز الطبيعي
- تشخيصات الماكينات الترددية الحرجة
المواصفات الفنية
| الفئة |
المعلمة |
المواصفات |
| الشركة المصنعة |
العلامة التجارية |
بينتلي نيفادا |
| رقم الطراز/الجزء |
رقم الجزء |
140734-07 (3500/77M) |
| قنوات الإدخال |
نوع الإشارة |
1 إلى 4 قنوات من محولات الضغط الإيجابية الجهد من طرف ثالث (psia) |
| عوامل مقياس المحول |
نطاق 100 psia |
95,000 ميكروفولت/رطل لكل بوصة مربعة |
|
نطاق 250 psia |
38,000 ميكروفولت/رطل لكل بوصة مربعة |
|
نطاق 500 psia |
19,000 ميكروفولت/رطل لكل بوصة مربعة |
|
نطاق 1000 psia |
9,500 ميكروفولت/رطل لكل بوصة مربعة |
|
نطاق 2500 psia |
3,800 ميكروفولت/رطل لكل بوصة مربعة |
|
نطاق 5000 psia |
1,900 ميكروفولت/رطل لكل بوصة مربعة |
|
نطاق 10000 psia |
950 ميكروفولت/رطل لكل بوصة مربعة |
|
مرجع عامل المقياس |
يفترض +0.5 فولت مستمر عند 0 psia و +10.0 فولت مستمر عند النطاق الكامل |
| تكييف الإشارة |
استجابة التردد |
0 إلى 5.5 كيلو هرتز على جميع قنوات الضغط المكونة |
|
مقاومة الإدخال |
50 كيلو أوم (وحدة إدخال/إخراج ضغط الأسطوانة) |
| الدقة |
درجة الحرارة عند +25 درجة مئوية |
ضمن ± 0.5% من نطاق المحول الكامل للضغط (9.5 فولت: من +0.5 إلى +10.0 فولت) |
|
درجة الحرارة من -30 إلى +65 درجة مئوية |
ضمن ± 1.0% من نطاق المحول الكامل للضغط (9.5 فولت: من +0.5 إلى +10.0 فولت) |
| متطلبات الطاقة |
استهلاك الطاقة |
7.8 واط، مع إمدادات المحول عند الحمل الكامل |
| المخرجات |
مصباح LED موافق |
يشير إلى أن المراقب يعمل بشكل صحيح |
|
مصباح LED الإرسال/الاستقبال |
يشير إلى الاتصال مع وحدات أخرى في رف 3500 |
|
مصباح LED التجاوز |
يشير إلى أن الوحدة في وضع التجاوز |
|
مخرجات المحول المؤقتة |
موصل كوكسيل واحد لكل قناة، محمي من الدائرة القصيرة |
|
مقاومة المخرج المؤقت |
550 أوم |
|
مزود طاقة المحول |
+23.0 ± 0.8 فولت مستمر مع تحديد تيار 24.5 مللي أمبير على كل قناة |
| الحدود البيئية |
درجة حرارة التشغيل |
-30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
|
درجة حرارة التخزين |
-40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
|
الرطوبة |
95%، بدون تكاثف |
| الخصائص الفيزيائية |
أبعاد المراقب (الارتفاع × العرض × العمق) |
241.3 مم × 24.4 مم × 241.8 مم (9.50 إنش × 0.96 إنش × 9.52 إنش) |
|
وزن المراقب |
0.91 كجم (2.0 رطل) |
إرشادات التثبيت
-
توصيل المحول: قم بتوصيل محولات الضغط المطلقة ذات الجهد الإيجابي فقط من طرف ثالث (psia) المعتمدة من Bently Nevada والتي تتراوح مخرجاتها بين +0.5 فولت مستمر و +10.0 فولت مستمر.
-
ملاحظة إشارة مخرجات الإدخال/الإخراج المؤقتة: عند المراقبة عبر وحدة إدخال/إخراج ضغط الأسطوانة، لاحظ أن مخرجات المحول المؤقتة على موصلات الكوكسيل الأمامية معكوسة ومزاحة بمقدار -2.265 فولت مستمر.
-
إعداد الإنهاء: طابق التكوين المحدد إما مع كتل الإنهاء الداخلية أو الخارجية اعتمادًا على إصدار وحدة إدخال/إخراج ضغط الأسطوانة المعينة المستخدمة في فتحة الرف.
-
إدخال المعاملات الميكانيكية: يتطلب الحساب الدقيق للقيم النسبية عبر القنوات (أقصى ضغط على القضيب، أقصى شد على القضيب، ودرجة عكس القضيب) إدخالًا دقيقًا لمكونات الضاغط الميكانيكية في برنامج تكوين الرف.
-
الاعتبارات الحرارية: تأكد من أن ظروف التشغيل المحيطة حول رف 3500 لا تتجاوز حد العتبة المحدد من -30 درجة مئوية إلى +65 درجة مئوية.
الامتثال والشهادات
-
الموافقات على المناطق الخطرة: CSA/NRTL/C
الأسئلة الشائعة
ما هو الغرض الأساسي من هذه الوحدة داخل رف 3500؟
تراقب الوحدة باستمرار ضغوط أسطوانات الضاغط الترددي لتوفير حماية للآلات وحساب المعلمات التشغيلية الأساسية.
كم عدد قنوات الضغط التي يدعمها وحدة واحدة؟
يدعم من 1 إلى 4 قنوات مستقلة لمحولات الضغط.
ما أنواع المستشعرات المتوافقة مع المدخلات؟
يقبل محولات ضغط مطلقة إيجابية الجهد معتمدة من Bently Nevada من طرف ثالث (psia).
ما هي جهدات المخرج الأساسية المفترضة لعوامل مقياس مستشعر الضغط؟
تفترض عوامل المقياس جهدًا أساسيًا مطلقًا قدره +0.5 فولت تيار مستمر عند 0 رطل لكل بوصة مربعة مطلق و+10.0 فولت تيار مستمر عند نطاق الضغط الكامل المحدد للمستشعر.
ما هي القيم النسبية الخمسة لحجرة واحدة التي تحسبها البطاقة؟
القيم هي ضغط التفريغ، ضغط الشفط، الضغط الأقصى، الضغط الأدنى، ونسبة الضغط.
ما هي المعلمات الثلاثة متعددة القنوات المحسوبة؟
تشمل المعلمات ذروة ضغط القضيب، ذروة شد القضيب، ودرجة عكس القضيب.
كم عدد نقاط ضبط الخطر التي يمكن تكوينها لكل قناة؟
يمكن تعيين نقاط ضبط الخطر (حد السرعة الزائدة/الضغط الزائد) صراحةً لأي اثنين من القيم النسبية النشطة.
هل يتم تعديل مخرجات المحولات المخزنة على اللوحة الأمامية؟
نعم، عند استخدام وحدة إدخال/إخراج ضغط الأسطوانة، يتم عكس مخرجات المحولات المحورية المخزنة على اللوحة الأمامية وتحويلها بمقدار -2.265 فولت تيار مستمر.
ما هو حد التيار الكهربائي في مصدر طاقة المستشعر المدمج؟
تتميز الوحدة بمخرج طاقة +23.0 فولت تيار مستمر مع وظيفة تحديد تيار 24.5 مللي أمبير مدمجة في كل قناة فردية.
ما هي استجابة التردد لمعالجة الإشارة لبطاقة الضغط؟
يقدم الوحدة استجابة ترددية من 0 إلى 5.5 كيلوهرتز عبر جميع القنوات النشطة والمكونة.
هل تتلف الدائرة القصيرة في مخرج مخزن على اللوحة الأمامية الوحدة؟
لا، جميع وصلات المحولات المحورية الأمامية المخزنة محمية بالكامل من الدائرة القصيرة.
