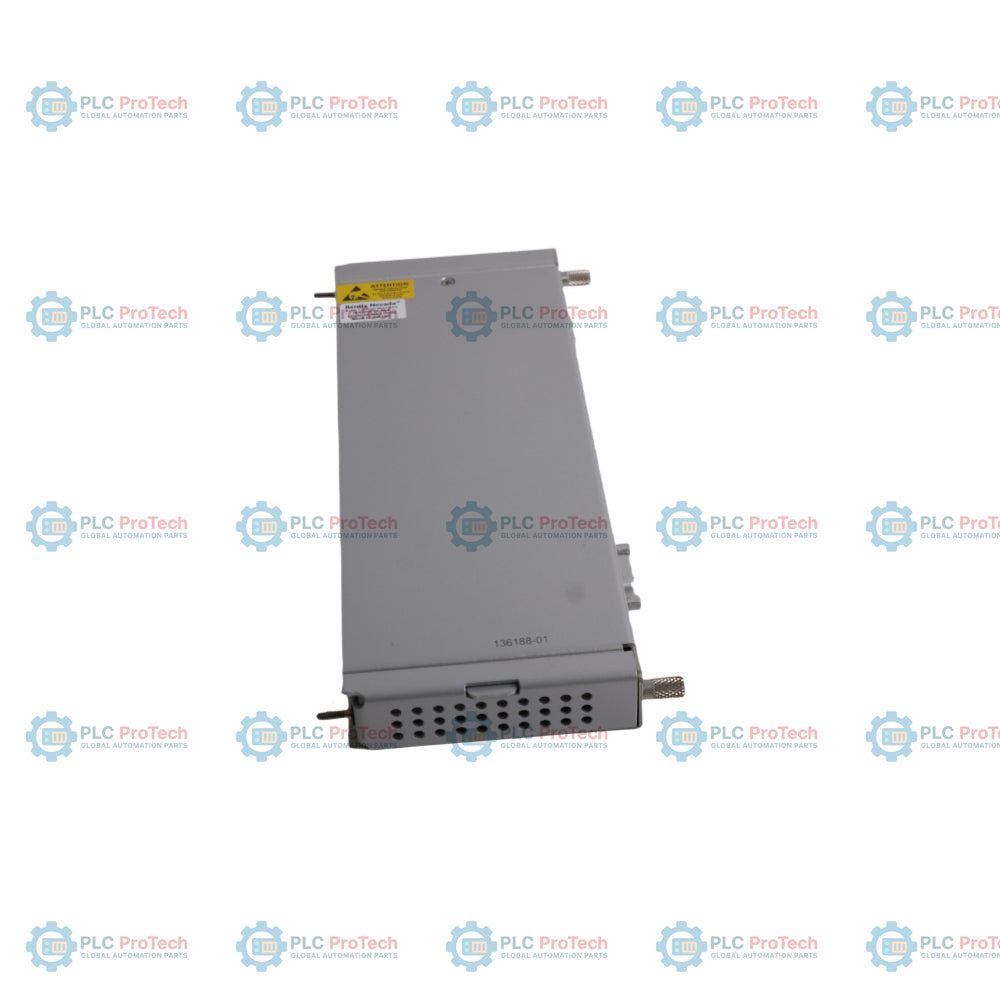

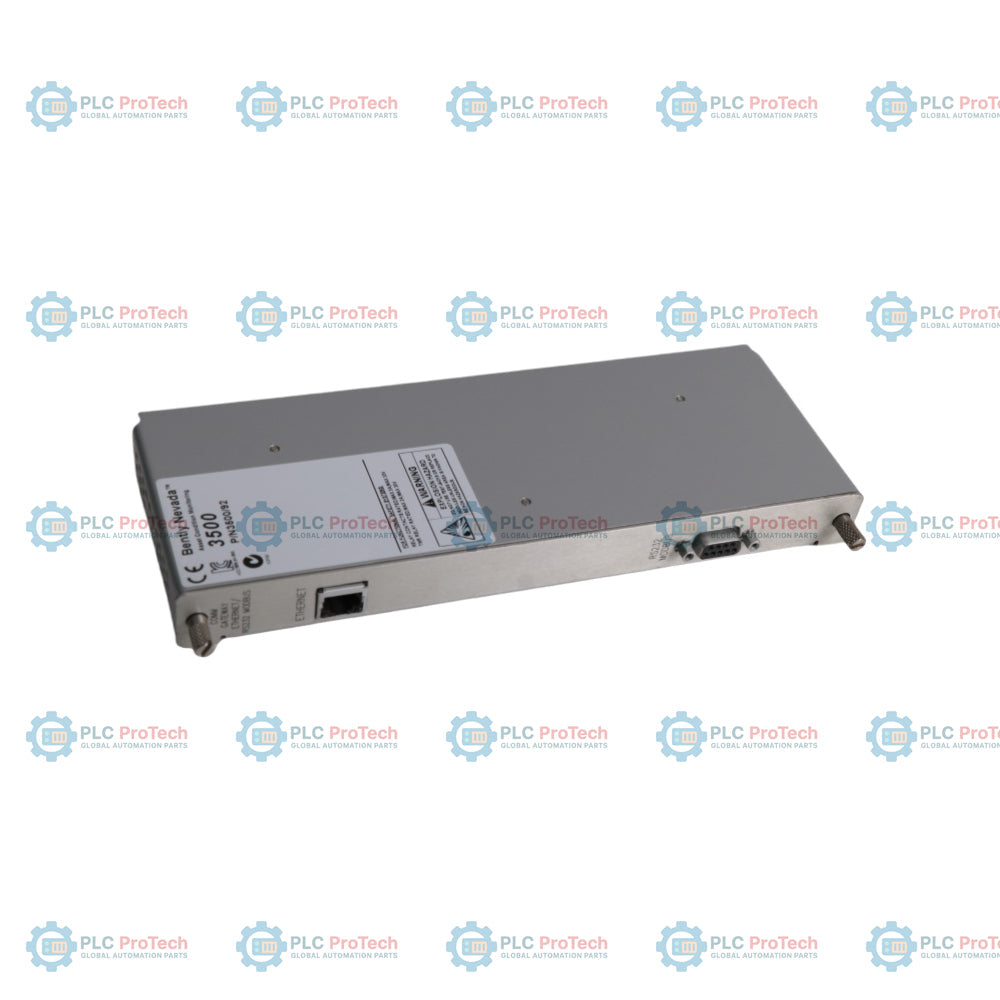

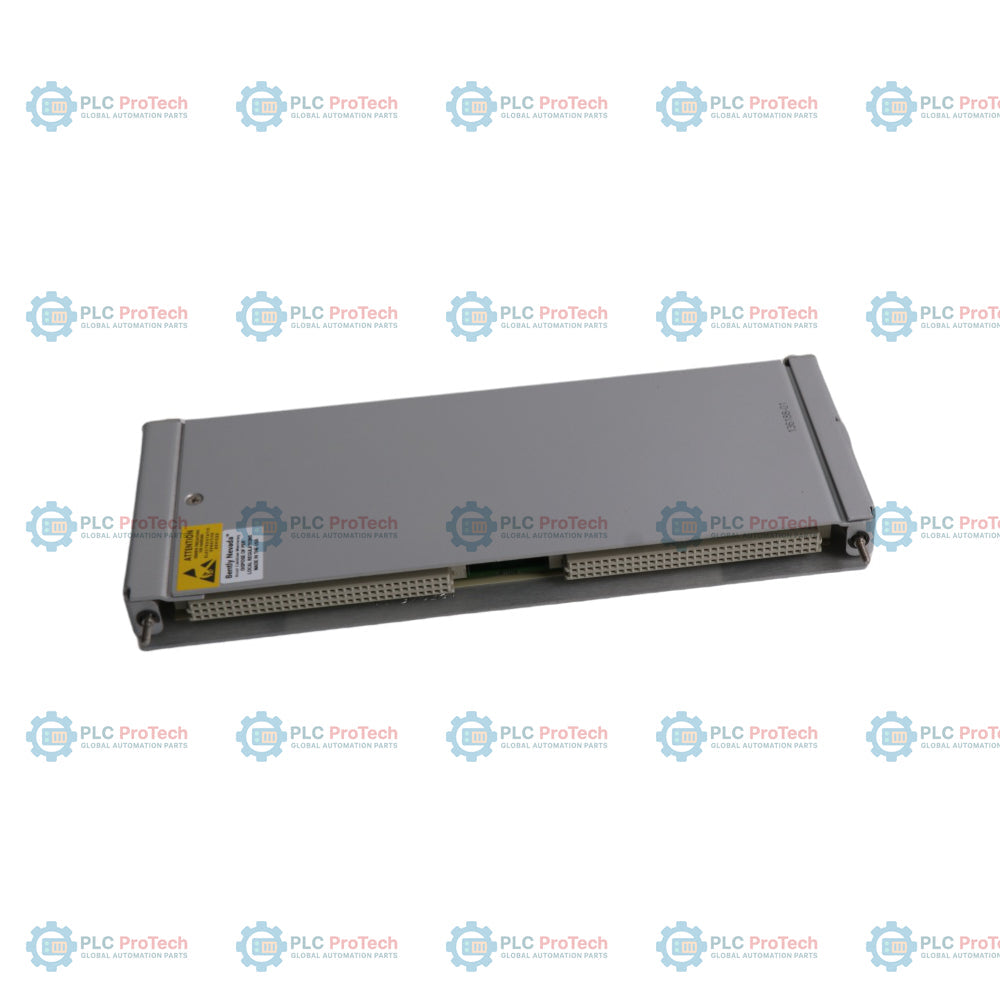

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/92-03-01-00 136188-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة Ethernet/RS232 ModbusI/O
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1260ج
Dimensions: 241 مم × 24.4 مم × 242 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تعد Bently Nevada 3500/92-03-01-00 وحدة بوابة اتصال مصممة لنظام حماية الآلات سلسلة 3500. الغرض الأساسي منها هو توفير قدرة اتصال مستمرة وعالية السرعة لجميع القيم والحالات التي تتم مراقبتها في الرف، مما يتيح التكامل السلس مع أنظمة التحكم الموزعة (DCS)، وأجهزة التحكم المنطقية القابلة للبرمجة (PLC)، وواجهات الإنسان والآلة (HMI)، وأنظمة أتمتة المصانع الأخرى.
تتميز الوحدة بواجهات اتصال شاملة، تستخدم كل من إيثرنت TCP/IP والقنوات التسلسلية (RS232) عبر وحدة الإدخال/الإخراج 136188-01. تقوم بجمع البيانات الداخلية عن طريق سحب القيم المقاسة الحالية، والطوابع الزمنية، وحالات الوحدات، وحالات الإنذار من وحدات المراقبة الأخرى داخل الرف عبر شبكة داخلية عالية السرعة. بالإضافة إلى ذلك، تدعم 3500/92 الاتصال المباشر عبر إيثرنت مع برنامج تكوين رف 3500 وبرنامج جمع البيانات المملوكين. يتميز هذا الإصدار بأداة تسجيل مودباص قابلة للتكوين لتخطيط بيانات النظام بكفاءة داخل شبكات أتمتة المضيف.
| المعلمة | المواصفات |
| الشركة المصنعة | Bently Nevada |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| استهلاك الطاقة | 5.0 واط نموذجياً مع وحدة الإدخال/الإخراج Modbus RS232/RS422 |
| أنواع البيانات | القيم المقاسة الحالية مع الطابع الزمني، حالات الوحدة، حالات الإنذار الحالية |
| زمن التحديث | أقل من ثانية واحدة لجميع الوحدات في رف 3500 |
| مؤشر LED OK | يشير إلى عندما يعمل 3500/92 بشكل صحيح |
| مؤشر LED للإرسال/الاستقبال TX/RX | يشير إلى عندما يتواصل 3500/92 مع وحدات أخرى في رف 3500 |
| بروتوكول المضيف BNC | اتصال إيثرنت TCP/IP ببرنامج تكوين 3500 وجمع البيانات |
| بروتوكول Modbus | استنادًا إلى دليل مرجع AEG Modicon PI-MBUS-300، وضع الإرسال لوحدة الطرفية البعيدة (RTU) |
| سرعة رابط إيثرنت | 10 ميجابت في الثانية، يتوافق مع IEEE 802.3 |
| بروتوكول إيثرنت | إطار إيثرنت TCP/IP و Modbus/TCP |
| اتصال إيثرنت | RJ-45 لكابلات إيثرنت 10BASE-T |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة | رطوبة 95% غير مكثفة |
| أبعاد اللوحة الرئيسية (الارتفاع × العرض × العمق) | 241 مم × 24.4 مم × 242 مم (9.50 إنش × 0.96 إنش × 9.52 إنش) |
| أبعاد وحدة الإدخال/الإخراج (الارتفاع × العرض × العمق) | 241 مم × 24.4 مم × 99.1 مم (9.50 إنش × 0.96 إنش × 3.90 إنش) |
| وزن اللوحة الرئيسية | 0.82 كجم (1.8 رطل) |
| وزن وحدة الإدخال/الإخراج | 0.44 كجم (0.96 رطل) |
| الوزن الإجمالي للتجميع | 1.26 كجم (2.76 رطل) |
| دبوس الموصل | الوظيفة |
| مقبس RJ-45 | واجهة إيثرنت 10BASE-T TCP/IP و Modbus/TCP |
| منفذ تسلسلي (RS232) | واجهة الاتصال التسلسلي Modicon Modbus RTU |
ما وظيفة وحدة 3500/92؟
تعمل كبوابة اتصال، تصدر البيانات من رف حماية الآلات 3500 إلى أنظمة الأتمتة الخارجية مثل PLC وDCS.
ما هي الواجهات المتوفرة في وحدة الإدخال/الإخراج 136188-01؟
يوفر اتصال إيثرنت RJ-45 وواجهة تسلسلية RS232.
ما هي البروتوكولات التي يمكن تشغيلها عبر اتصال الإيثرنت؟
تدعم بروتوكول Modbus/TCP بالإضافة إلى بروتوكول المضيف الخاص بشركة Bently Nevada لتطبيقات البرمجيات.
كيف تختلف هذه الوحدة عن وحدة 3500/90 القديمة؟
يقوم بإزالة سجلات Modbus الأساسية الثابتة ويستبدلها بأداة سجلات Modbus القابلة للتكوين المرنة.
كم من الوقت يستغرق تحديث البيانات من الرف بواسطة الوحدة؟
تختلف سرعة جمع البيانات حسب التكوين لكنها مضمونة ألا تتجاوز ثانية واحدة لجميع الوحدات.
ما هو استهلاك الطاقة النموذجي لهذا التكوين المحدد لوحدة الإدخال/الإخراج؟
يستهلك النظام عادة 5.0 واط عند تزويده بتكوين وحدة الإدخال/الإخراج Modbus RS232.
هل يمكنني توصيل برنامج التكوين 3500 الخاص بي من خلال هذه البوابة؟
نعم، يسمح بالاتصالات عبر الإيثرنت مع حزم برامج تكوين الرف 3500 وبرامج جمع البيانات.
ماذا يجب أن أتحقق إذا كان مؤشر LED للإرسال/الاستقبال (TX/RX) مظلمًا؟
تحقق من أن الوحدة مثبتة بشكل صحيح وأن ناقل الاتصال الداخلي في الرف نشط ويعمل.
هل ترقية البرامج الثابتة إلزامية عند استبدال واجهة 136188-01 الجديدة؟
تتطلب وحدات البوابة الرئيسية القديمة ترقية للبرامج الثابتة باستخدام الطقم 126M4118-01 للتعرف بشكل صحيح على أجهزة الإدخال/الإخراج الجديدة.
ما هي قيود التخزين البيئي لهذه الأجهزة؟
يجب تخزين الوحدة ضمن نطاق درجة حرارة البيئة المحيطة من -40 درجة مئوية إلى +85 درجة مئوية.
