الشركة المصنعة: Bently Nevada
رقم المنتج: 350500-00-00-00-11-00
Country of origin:الولايات المتحدة
نوع المنتج: مضخم شحنة الضغط الديناميكي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 810ج
Dimensions: 70.9 مم × 89.4 مم × 31.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

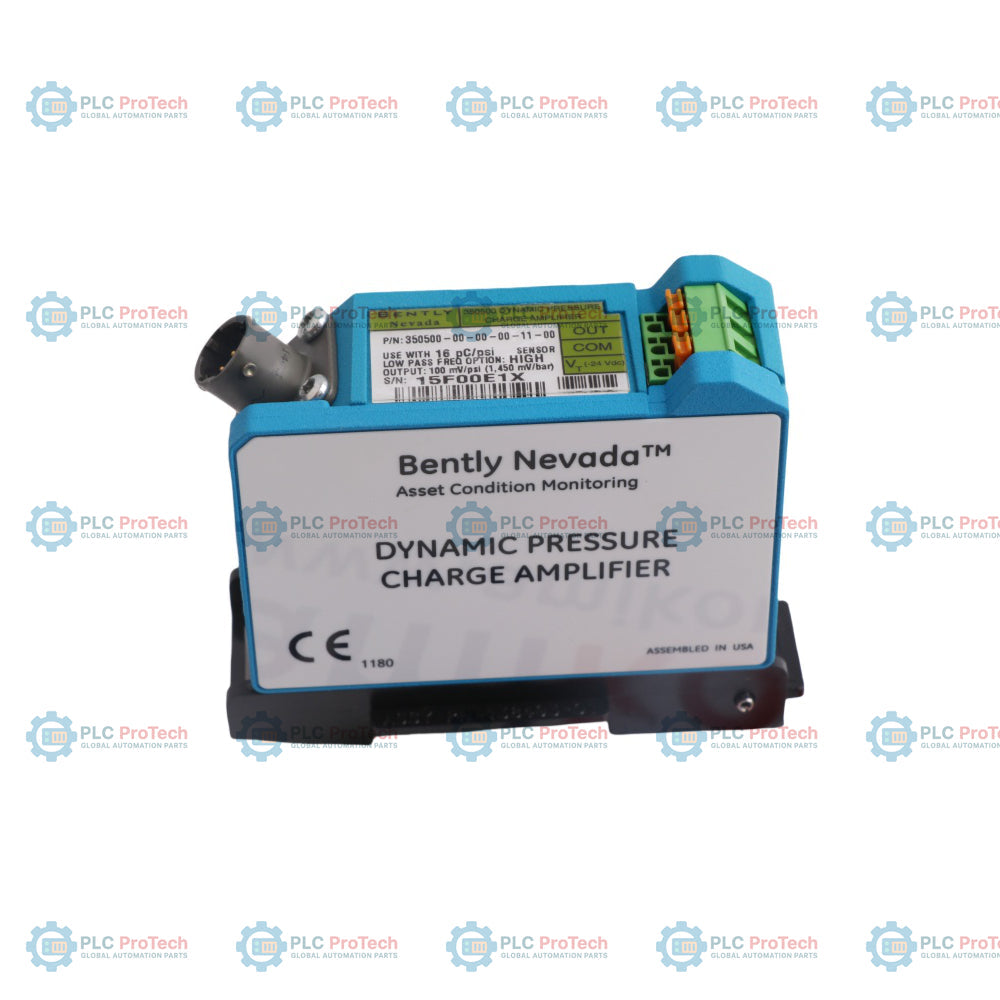

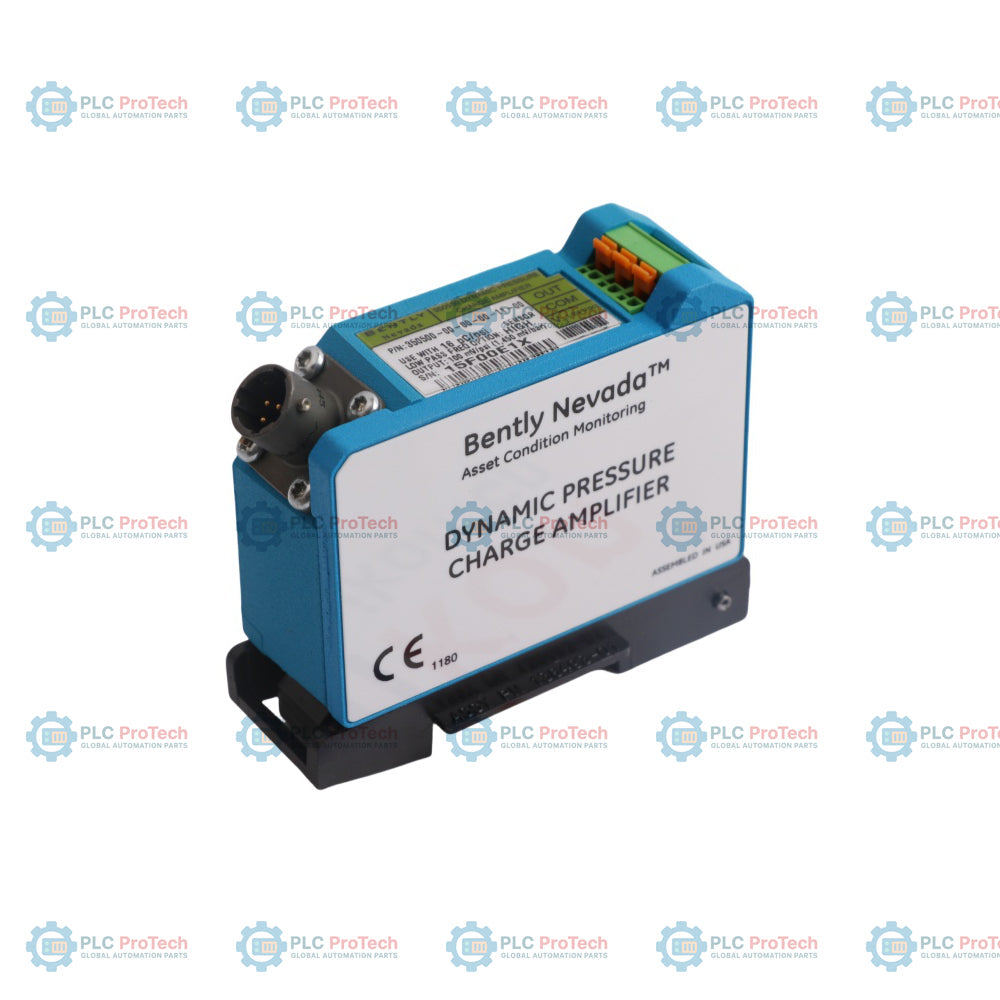

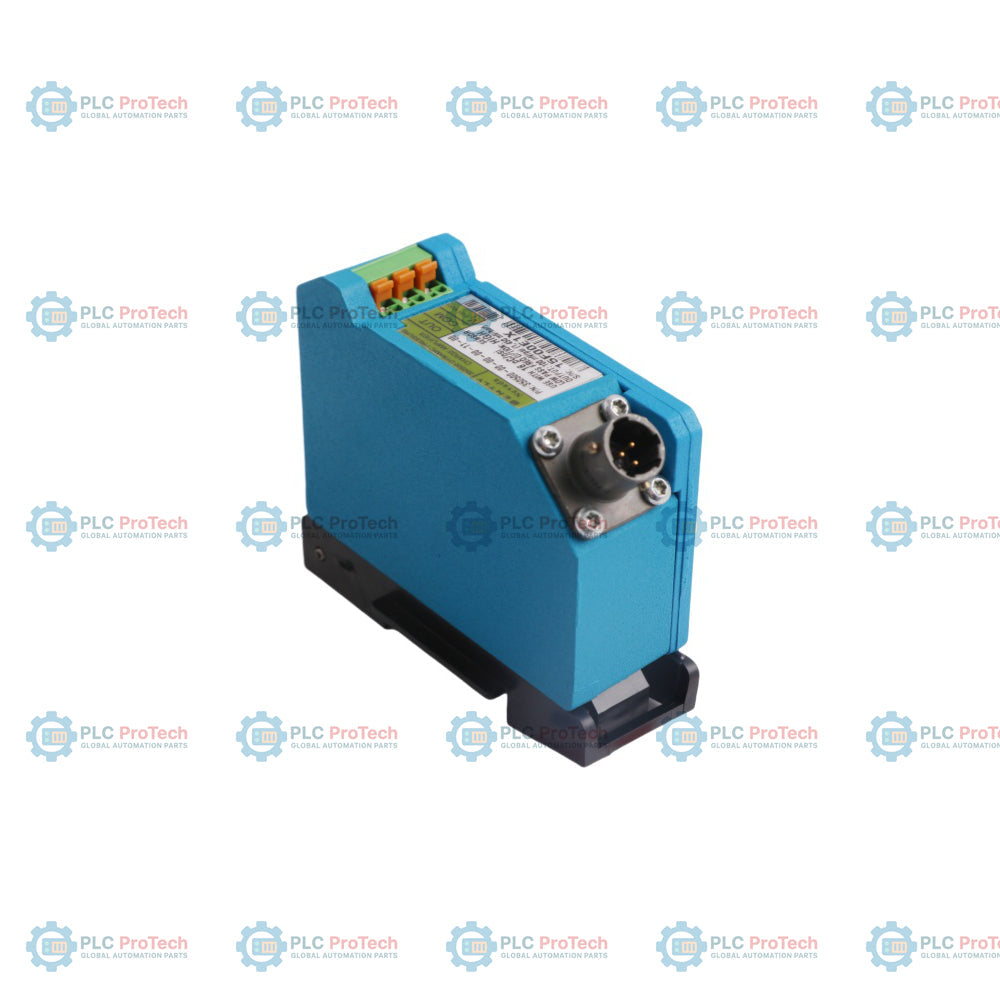

يعد Bently Nevada 350500-00-00-00-11-00 مضخم شحنة ضغط ديناميكي (DPCA) مصممًا كمكون أساسي لتهيئة الإشارة لتطبيقات مراقبة التوربينات الغازية المتخصصة. تتمثل وظيفته الأساسية في مراقبة تذبذبات الضغط عالية التردد التي تظهر بسبب عدم استقرار الاحتراق داخل محركات التوربينات الغازية الصناعية.
يشمل نظام الاستشعار الكامل مستشعر ضغط بيزوالكهربائي مرتبط بالشحنة، وكابل توصيل منخفض الضوضاء متخصص، ومضخم شحنة 350500، وجهاز مراقبة خارجي. يحول مستشعر البيزوالكهربائي عالي الحرارة تقلبات الضغط الديناميكي المكتشفة إلى إشارة شحنة كهربائية خام مقاسة ببيكوكولوم لكل وحدة ضغط (pC/psi أو pC/bar). يتصل 350500-00-00-00-11-00 بهذا المستشعر لتحويل إشارة الشحنة عالية المقاومة إلى خرج جهد منخفض المقاومة. هذه الإشارة الكهربائية المعالجة متوافقة تمامًا مع أجهزة المراقبة المركبة على الرفوف، مثل جهاز مراقبة الضغط الديناميكي Bently Nevada 3500/64. توفر الواجهة الكهربائية القياسية من جهاز المراقبة إلى مضخم الشحنة طاقة -24 فولت تيار مستمر، ومسار مشترك للأجهزة، ومسارات إرجاع الإشارة عبر نفس تخطيط الأسلاك الهيكلية المستخدم في أنظمة مسبار القرب القياسية من Bently Nevada.
التكوين للنموذج 350500-00-00-00-11-00 مشتق مباشرة من خيارات تفصيل المنتج الرسمية:
| الفئة | المعلمة | المواصفات |
| الشركة المصنعة | العلامة التجارية | Bently Nevada |
| النموذج / اللاحقة | رقم القطعة | 350500-00-00-00-11-00 |
| متطلبات الطاقة | الجهد (بدون حواجز الأمان) | -19.60 فولت تيار مستمر إلى -26 فولت تيار مستمر (عند الوحدة) |
| الجهد (مع حواجز الأمان) | -17.75 فولت تيار مستمر إلى -26 فولت تيار مستمر (عند الوحدة) | |
| تيار الإمداد (بدون حمل) | 14.68 مللي أمبير كحد أقصى، 11.69 مللي أمبير نموذجي | |
| معلمات الإدخال | حساسية الإدخال (الخيار 00) | 16 بيكوكولوم/رطل لكل بوصة مربعة (232 بيكوكولوم/بار) |
| السعة المتوقعة بين الأقطاب | 60 إلى 90 بيكوفاراد | |
| معلمات الإخراج | حساسية الإخراج (الخيار 00) | 100 مللي فولت/رطل لكل بوصة مربعة (1.45 فولت/بار) ±2% عند 150 هرتز |
| النطاق الديناميكي | ±50 رطل لكل بوصة مربعة ذروة | |
| نسبة رفض الوضع المشترك | -40 ديسيبل أو أفضل في نطاق التمرير | |
| مقاومة الإخراج | 50 أوم نموذجي | |
| الخصائص الفيزيائية | الوزن | 246 جرام (8.7 أوقية) |
| نوع التركيب | تركيب على سكة DIN بعرض 35 مم | |
| الحدود البيئية | درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية (-4 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) | |
| حدود الرطوبة | 0% إلى 95% رطوبة نسبية، غير مكثفة | |
| الاتصالات الميدانية | نوع موصل الطاقة / الإشارة | شريط طرف SpringLoc بثلاثة أسلاك |
| حجم السلك (بدون أطواق) | 0.2 مم2 إلى 1.5 مم2 (16 إلى 24 AWG) | |
| حجم السلك (مع أطواق) | 0.25 مم2 إلى 0.75 مم2 (18 إلى 23 AWG) | |
| نوع الكابل الموصى به | ثلاثة أسلاك محمية ثلاثية | |
| أقصى مسافة حلقة المراقبة | 305 أمتار (1000 قدم) | |
| واجهة المستشعر | نوع موصل المستشعر | موصل MIL بثلاثة دبابيس MS31128-3P (يتوافق مع MS3116F8-3S أو ما يعادله) |
| الطرف / الموصل | الوظيفة |
| طرف SpringLoc 1 | مدخل الطاقة (-24 فولت تيار مستمر تغذية طاقة اسمية من مراقب الرف) |
| طرف SpringLoc 2 | مشترك الجهاز (أرض الإشارة ومرجع العودة) |
| طرف SpringLoc 3 | إشارة جهد منخفضة المقاومة إلى نظام المراقبة |
| موصل MIL MS31128-3P | واجهة إدخال مخصصة بثلاثة دبابيس مع كابل مستشعر ضغط كهروضغطي منخفض الضوضاء |
| الفئة | المعلمة | المواصفات |
| الشركة المصنعة | العلامة التجارية | Bently Nevada |
| النموذج | رقم القطعة | خيار تركيب DIN 350500 |
| وثيقة ورقة البيانات | رقم الوثيقة | 145828 الإصدار W |
| الأبعاد الميكانيكية | الارتفاع | 2.79 بوصة كحد أقصى (70.9 مم) |
| العرض (القاعدة القياسية) | 3.52 بوصة كحد أقصى (89.4 مم) | |
| العرض (القاعدة الممتدة/واجهة) | 3.63 بوصة كحد أقصى (92.2 مم) | |
| العمق الكلي | 1.25 بوصة كحد أقصى (31.8 مم) | |
| معدات التثبيت | نوع الملف الشخصي | بصمة تركيب على سكة DIN قياسية 35 مم |
ما هي الوظيفة الأساسية لمكبر الشحنة 350500؟
يحول إشارات الشحنة الكهروستاتيكية عالية المقاومة التي يولدها مستشعر الضغط الكهروضغطي إلى خرج جهد منخفض المقاومة ومستقر.
ما المشكلة الصناعية المحددة التي يساعد هذا الوحدة في اكتشافها؟
يراقب نبضات الضغط الديناميكي عالية التردد الناتجة عن عدم استقرار الاحتراق داخل بيئات التوربينات الغازية.
ما هي حساسية الإدخال المكونة من المصنع لهذا الرقم الجزئي المحدد؟
تم ضبط هذه الوحدة المحددة (الخيار 00) لحساسية إدخال 16 pC/psi (232 pC/بار).
ما حساسية الإخراج التي يوفرها مكبر الشحنة هذا؟
يخرج إشارة جهد منخفضة المقاومة معايرة إلى 100 مللي فولت/psi (1.45 فولت/بار).
ما نوع موصل المستشعر الذي يستخدمه هذا التكوين بالضبط؟
تم بناؤه بموصل MIL قياسي بثلاثة دبابيس (MS31128-3P)، يتصل مباشرة بموصل MS3116F8-3S أو ما يعادله.
كيف تستقبل الوحدة طاقة التشغيل؟
يستمد الطاقة عبر نظام قياسي بثلاثة أسلاك من مراقب الرف، ويعمل بين -19.60 فولت تيار مستمر و-26 فولت تحت ظروف الحلقة غير الحاجزة القياسية.
ما هو أقصى مسافة توصيل ميداني مسموح بها إلى رف المراقبة؟
الحد الأقصى المسموح به لطول كابل ثلاثي الموصلات المحمي هو 305 أمتار أو 1000 قدم.
ما نوع كتل الأطراف المستخدمة في التوصيل الميداني على الوحدة؟
تتميز البطاقة بشريط طرفي SpringLoc بثلاثة موصلات يقبل أسلاك حتى مقاس 16 AWG بدون أكمام.
هل يحمل رقم الجزء هذا شهادات اعتماد مناطق خطرة؟
لا، الخيار اللاحق 00 يحدد أن هذا النموذج المحدد يُشحن بدون شهادات اعتماد مناطق خطرة.
ما هو وحدة مراقبة الرف التي تتصل بمكبر الشحنة هذا؟
هو متوافق تمامًا مع أنظمة مراقبة الآلات القياسية، مثل بطاقة مراقبة الضغط الديناميكي Bently Nevada 3500/64.
ما هو نطاق السعة الاسمية من قطب إلى قطب لهذا التخطيط الإدخالي؟
القيمة الاسمية لسعة التتبع من قطب إلى قطب لاختيار الإدخال 16 pC/psi هي من 60 إلى 90 بيكوفاراد.
