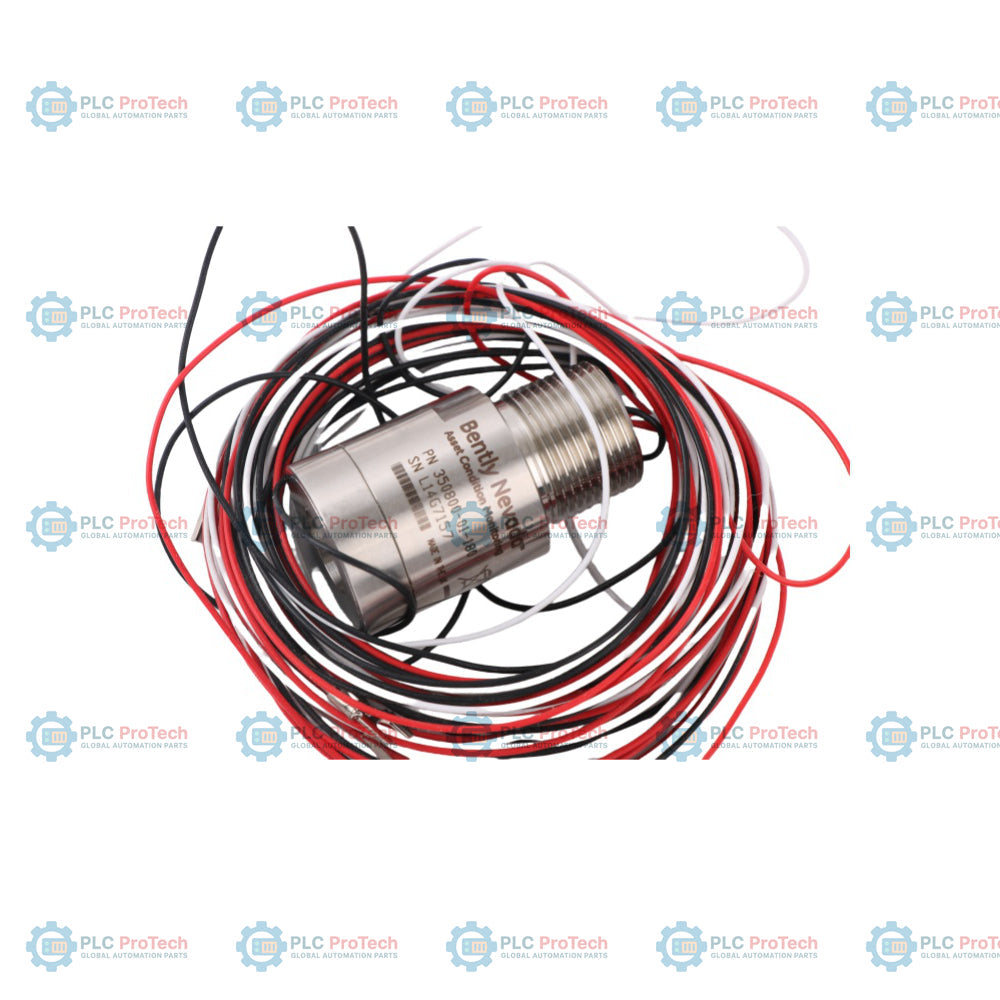

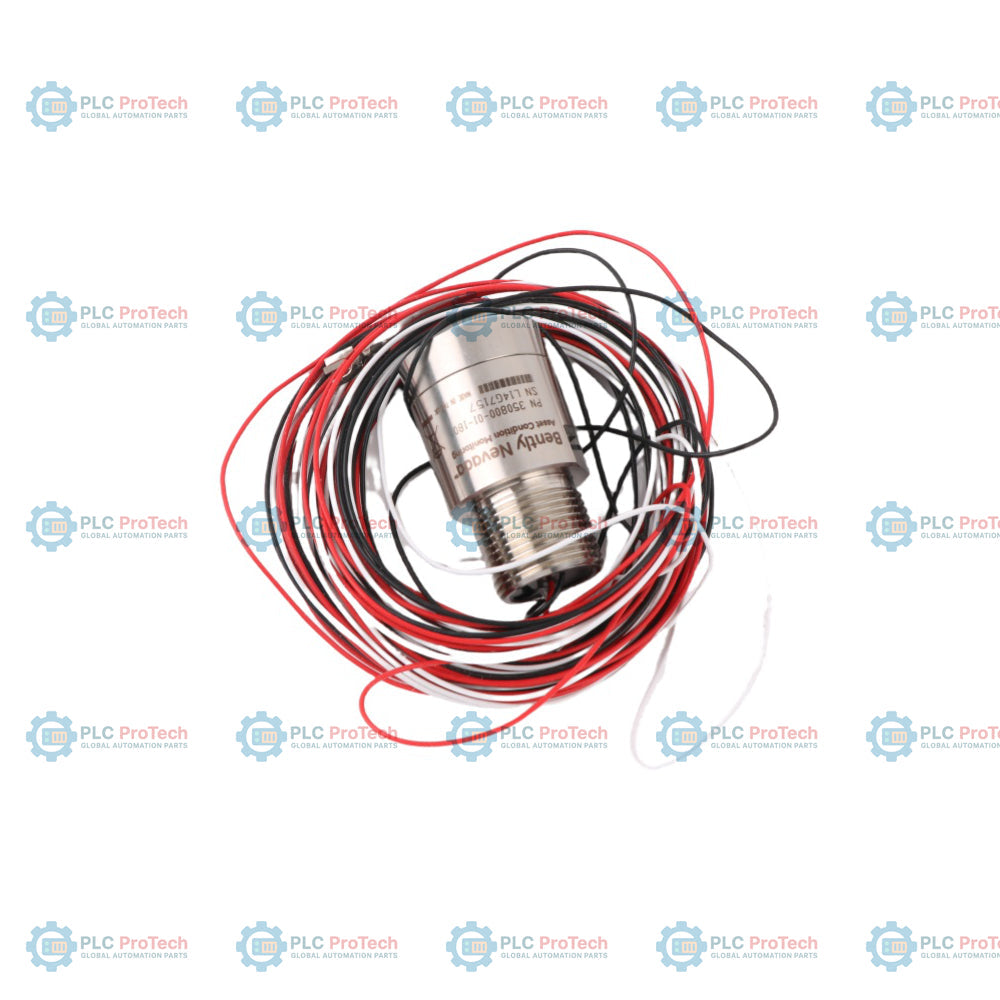

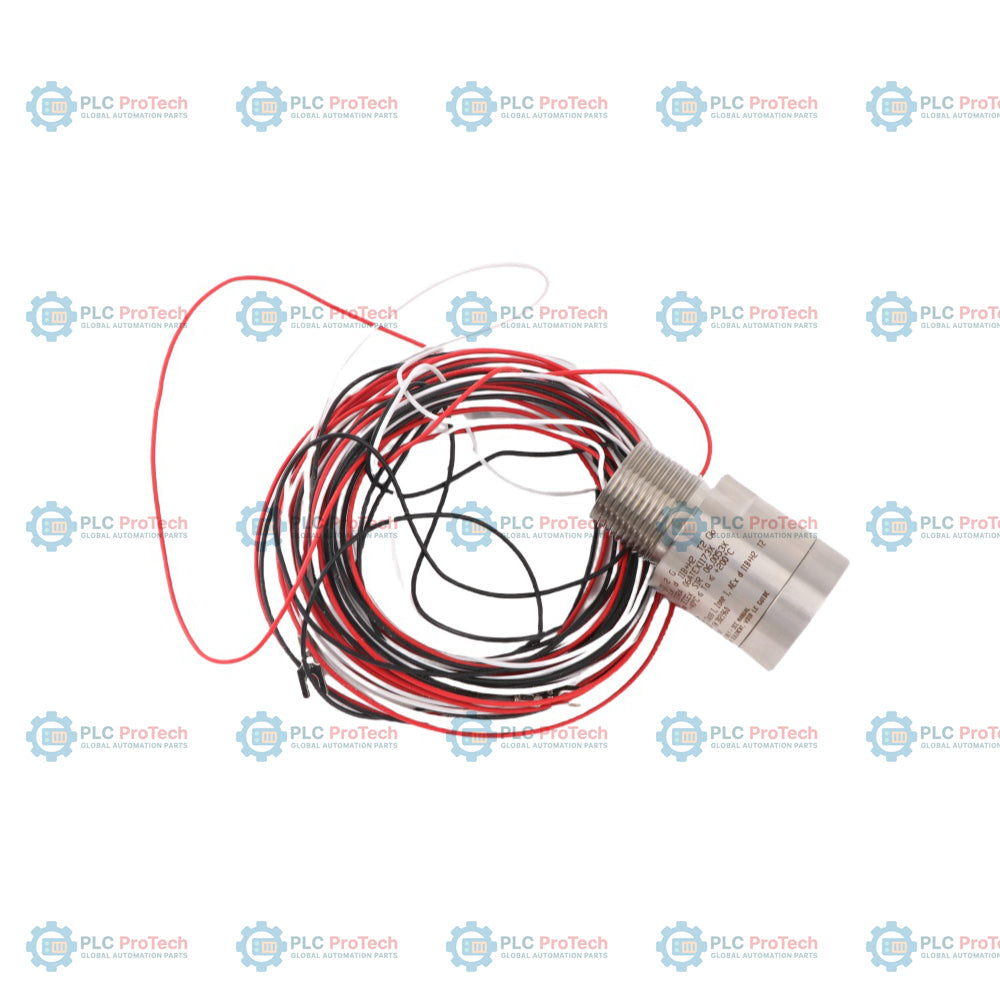

بنتلي نيفادا 350800-01-180-00 حساس غاز خطير

الوصف

يعد Bently Nevada 350800-01-180-00 مستشعر غازات خطير عالي الأداء مصمم للاستخدام ضمن نظام كشف الغازات الخطرة 3500/63. يوفر هذا المستشعر ذو الحبيبة المحفزة ذات الانتشار المستمر حماية حيوية للآلات والأفراد من خلال المراقبة المستمرة للمناطق بحثًا عن الغازات القابلة للاشتعال، مع تركيز خاص على الميثان (CH4) والهيدروجين (H2).

يعمل المستشعر عبر زوج متطابق من الحبيبات المحفزة والمرجعية التي تشكل تكوين جسر ويتستون عند التوصيل مع 3500/63 وحدة المراقبة. الحبيبة المحفزة مغطاة بمحفز عالي الجودة يعزز الأكسدة، بينما الحبيبة المرجعية معالجة خصيصًا لمنع الأكسدة. عندما يتلامس الغاز القابل للاشتعال مع سطح الاستشعار، يقوم التيار الكهربائي المزود من وحدة المراقبة بتسخين الحبيبات، مما يبدأ الأكسدة الموضعية في الحبيبة المحفزة. تزيد هذه التفاعل الكيميائي من درجة الحرارة والمقاومة الداخلية للحبيبة النشطة مقارنة بالحبيبة المرجعية، مما يخل بجسر ويتستون بنسبة تتناسب مع تركيز الغاز القابل للاشتعال المستهدف حتى 100% من الحد الأدنى للانفجار.

مصمم للموثوقية القصوى، يمكن تركيب Bently Nevada 350800-01-180-00 مباشرة في خطوط الأنابيب الهيكلية القياسية أو دمجه في صندوق تقاطع مقاوم للهب مخصص لتحسين التوجيه وتبسيط توصيلات الأسلاك في الميدان. يتطلب تكوين المستشعر تيارًا مستمرًا ثابتًا بقوة 300 مللي أمبير من مصدر طاقة خارجي يتم تنظيمه مباشرة عبر وحدة المراقبة 3500/63 ومصفوفة وحدات الإدخال/الإخراج.

الميزات

• تكوين جسر ويتستون بحبيبتين مزدوجتين: يجمع بين حبيبة محفزة نشطة وحبيبة مرجعية معوقة للأكسدة لتتبع تفاضلي دقيق.
• كشف مخصص للغاز المستهدف: حساسية عالية وضبط خاص لحدود الانفجار للميثان (CH4) والهيدروجين (H2).
• نافذة درجة حرارة ديناميكية ممتدة: معتمد للاستقرار التشغيلي المستمر في درجات حرارة محيطة تتراوح من -40 درجة مئوية إلى 200 درجة مئوية.
• ملف التثبيت المرن: يدعم التوصيل المباشر لأنابيب الصناعة القياسية أو دمج صندوق الحماية المقاوم للهب لتبديل سريع في دورات الميدان.
• أفق عمر ممتد: بناء مادي قوي يوفر نافذة خدمة تشغيلية لا تقل عن سنتين ودورة حياة نموذجية تصل إلى 5 سنوات في بيئات التشغيل القياسية.

التطبيقات

• مراقبة غازات قابلة للاشتعال في غلاف التوربين
• أنظمة زيت ختم المولد المبرد بالهيدروجين
• مرافق معالجة الهيدروكربونات النفطية والغازية
• مناطق التصنيع الكيميائي والبتروكيماوي
• مرافق تخزين وتوزيع الغاز المضغوط
• بنية تحتية لمحطات الضاغط الغازي

معلومات الطلب

• 350800: حساس غازات خطرة.
• 01: سلك توصيل بطول 180 بوصة.
• 180: سلك توصيل بطول 180 بوصة.
• 00: خيار غلاف بدون حماية.

المواصفات الفنية

الاتصالات / الواجهات

إرشادات التثبيت

• تكوينات الأسلاك: تأكد دائمًا من مطابقة أسلاك الحقل وقياسات الاستمرارية عبر جميع كتل التوصيل قبل تشغيل النظام. لا تقم أبدًا بتوصيل أي أسلاك حساسات نشطة مباشرة إلى مستوى الأرضي المحلي للنظام.
• تحسين كابل الرصاص: لا تسمح تحت أي ظرف من الظروف بلف حلقات إضافية من طول السلك الزائد داخل صندوق توصيل المستشعر أو مساحات الحاوية المقاومة للهب. يجب على مهندسي الميدان تقليم وتجريد جميع مسارات الأسلاك إلى المسافة الوظيفية الحقيقية المطلوبة فقط.
• تسلسل التبديل الساخن: عند إجراء صيانة حية أو استبدال فعلي لمستشعر تحت طاقة رف النظام النشطة، تأكد من خلو بيئة العمل الفورية من تركيزات الغازات الخطرة. عند الإزالة الفعلية، افصل الخط المرجعي الأسود أخيرًا. عند توصيل واجهة الطرف الجديد، قم بتوصيل السلك الأسود أولاً.
• عناصر التدهور البيئي: تجنب الاتصال الفيزيائي المباشر أو التعرض لأسطح الخرز الحفازة مع العوامل الكيميائية أو المواد الملوثة المتقاطعة بما في ذلك تركيبات RTV القائمة على السيليكون، والدهانات الرطبة، وأبخرة دخان اللحام المحيطة.
• تخفيف التعرض للرطوبة: ضع تجميع الوجه بعيدًا عن المواقع المعرضة لتجمعات التكثف العالية أو تيارات غسل السوائل لمنع دخول الماء إلى لوحة انتشار المستشعر.
• الاتجاه وميكانيكا التدفق: عند تركيب المستشعرات داخل مسارات التهوية الهيكلية أو مجاري الهواء أو تيارات الدفع القسرية المحلية، تحقق من أن نافذة الاستشعار النشطة تواجه مباشرة تيارات تدفق الهواء الأساسية.

الامتثال والشهادات

• حماية ATEX / IECEx المنطقة 1: II 2G Ex d IIB+H2 T2 (تصنيف الحماية المضادة للهب معتمد لمواقع المنطقة 1، مسموح به لبيئات الميثان والهيدروجين مع حد درجة حرارة أقصى ≤ 300 درجة مئوية).
• معايير أمريكا الشمالية الفئة 1 القسم 1 / المنطقة 1: الفئة 1، المنطقة 1، AEx d IIB+H2 T2 (معتمد FM 3021960 للعمل ضمن نطاق درجة حرارة محيطة من -40 درجة مئوية ≤ Ta ≤ 200 درجة مئوية).

الأسئلة الشائعة

ما الغازات التي يمكن اكتشافها باستخدام مستشعر 350800؟

تم تصميم المستشعر خصيصًا لاكتشاف تركيزات غاز الميثان والهيدروجين حتى حدود الانفجار الدنيا الخاصة بهما.

ما هو طول سلك الرصاص المرفق مع هذا الطراز؟

يأتي هذا الطراز بسلك رصاصي مدمج من المصنع بطول 180 بوصة.

ما هو الحد الأدنى للمدة الزمنية للتسخين المسبق المطلوبة قبل محاولة المعايرة الميدانية؟

يجب تشغيل المستشعر باستمرار عبر نظام المراقبة لمدة لا تقل عن 30 دقيقة للاستقرار قبل بدء المعايرة.

ماذا يحدث إذا انخفضت حساسية المستشعر الداخلية إلى أقل من 6 مللي فولت/٪ LEL؟

سيفشل المستشعر في فحوصات التحقق من النظام ولا يمكن معايرته، مما يشير إلى أنه مستهلك أو مسمم.

هل يمكن لف الأسلاك الزائدة داخل الغلاف؟

لا، لف الأسلاك الزائدة داخل صناديق التوصيل قد يسبب تداخلًا وهو ممنوع؛ يجب قطع الأسلاك إلى الطول المطلوب للتركيب.

ما هو الحد الأقصى لدرجة حرارة التشغيل لرأس هذا المستشعر؟

المستشعر مصمم للعمل المستمر الموثوق في بيئات قاسية تصل إلى 200 درجة مئوية.

ما هو المبدأ التشغيلي الأساسي وراء المستشعر؟

يستخدم دائرة جسر ويتستون تحتوي على خلية حفازة وخلية مرجعية متطابقة تكتشف تغير درجة الحرارة الناتج عن أكسدة الغاز.

كم مرة يتطلب نظام المراقبة إعادة معايرة قنوات المستشعر؟

يجب معايرة قناة الغاز الخطرة والمستشعر معًا على الأقل كل 90 يومًا للامتثال لمتطلبات السلامة.

ما هي السموم الكيميائية الرئيسية التي تضر بالعنصر الحفازي؟

المركبات القائمة على RTV السيليكونية، الهيدروكربونات المكلورة، هيدريدات المعادن، وأبخرة الهيدروكربونات الثقيلة ستسمم أو تقلل من حساسية الخلية.

ما هو معدل التدفق المطلوب للمعايرة عند إجراء معايرة يدوية؟

يجب الحفاظ على معدل تدفق منظم يبلغ 0.5 لتر في الدقيقة أثناء دورة المعايرة اليدوية القياسية.

هل يتضمن هذا الطراز المحدد غلافًا مضادًا للهب؟

لا، يشير لاحقة الخيار إلى أنه يُزود بدون غلاف، مما يسمح بالتكامل المباشر في شبكات المواسير.

ما هو العمر المتوقع للمستشعر في الخدمة الصناعية القياسية؟

يوفر المستشعر عمرًا أدنى يبلغ سنتين، مع متوسط دورة خدمة يصل إلى 5 سنوات في الظروف العادية.

ما هو معيار ترميز الألوان المستخدم في توصيل أسلاك المحطات الميدانية؟

تستخدم وصلات المستشعر تنسيقًا بثلاثة أسلاك يتكون من سلك أبيض للعودة، وسلك أحمر للتحفيز، وسلك أسود للتيار المستمر.

هل يمكن نشر هذا المستشعر في مواقع المنطقة 1؟

نعم، المستشعر معتمد كمضاد للهب ويحمل علامات ATEX/IEC للتركيب الآمن داخل بيئات الخطورة من المنطقة 1.
