Bently Nevada

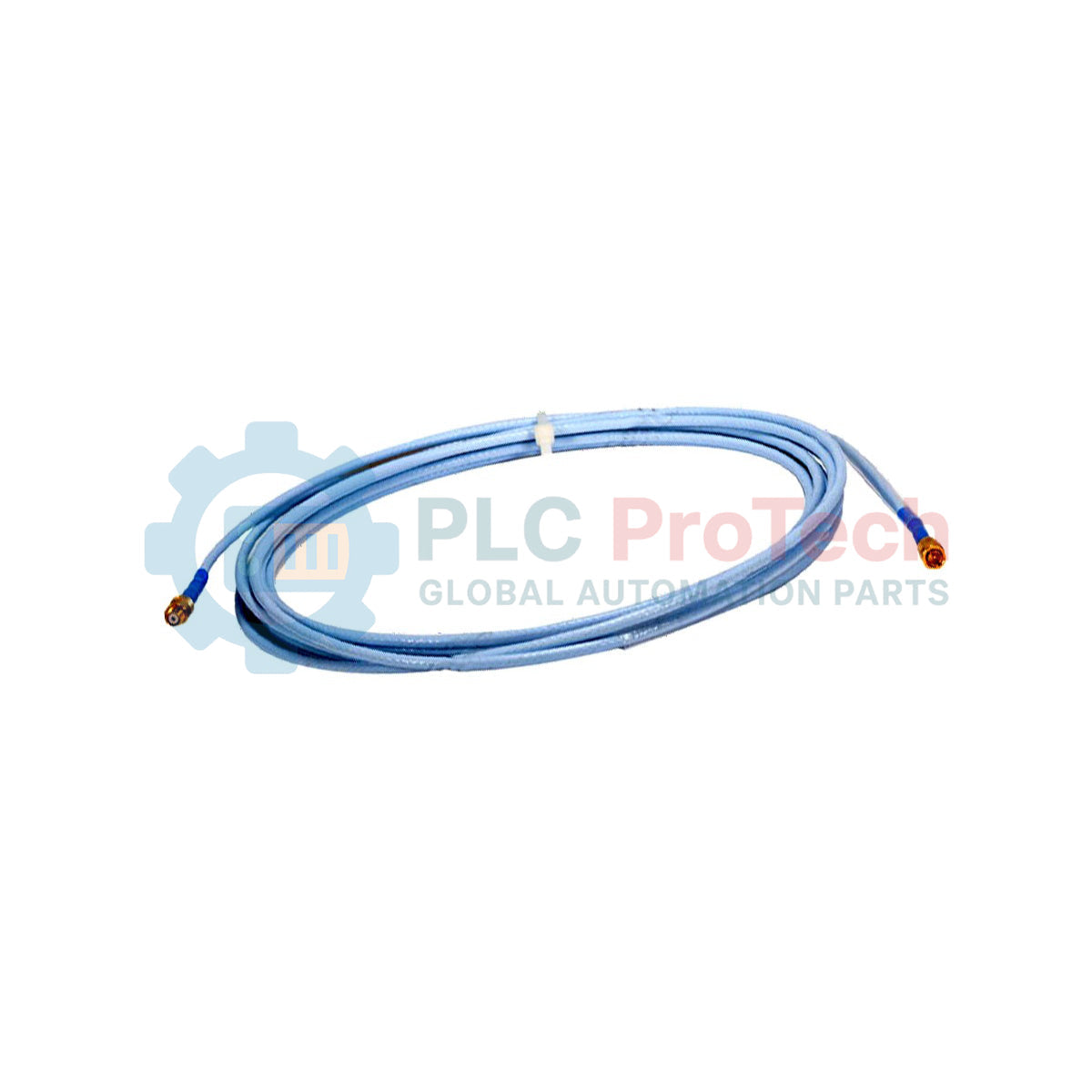

كابل الربط القياسي Bently Nevada ‏9571-02

SKU 9571-02

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 9571-02

  • Country of origin:الولايات المتحدة

  • نوع المنتج: كابلات التوصيل البيني القياسية

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 320ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

صُمم كابل Bently Nevada 9571-02 لتوفير نقل موثوق للإشارات ضمن بنى حماية الآلات الحيوية، ويتيح اتصالًا منخفض التشويش بين المجسات الصناعية وأنظمة المراقبة. يتميز هذا الكابل شديد التحمل بتركيب مجدول ومحمي، بمقياس 22 AWG وموصلين، ما يقلل بفعالية من التداخل الكهرومغناطيسي (EMI) والتداخل بين الإشارات في البيئات الكهرومغناطيسية القاسية. صُمم بأحد طرفيه مع موصل أنثى مقاوم للرطوبة بمقبسين، وبالطرف الآخر مع عروات طرفية متينة. ويضمن هذا الكابل بطول قدمين وصلة كهربائية وميكانيكية موثوقة للغاية لنقاط مراقبة الاهتزاز الحيوية. وهو مصمم خصيصًا للتكامل مع رفوف المراقبة المحلية، ولا يُستخدم مع مبيت محول السرعة 21128.

الميزات

  • رفض عالٍ للتشويش: يعمل التكوين المجدول مع سلك تصريف التدريع المدمج على عزل إشارات المجسات الحساسة عن التداخل الكهرومغناطيسي والترددات الراديوية في المنشأة.
  • إنهاء متين: مزود بموصل أنثى مصبوب مقاوم للرطوبة بمقبسين لضمان إحكام موثوق من جهة المستشعر.
  • توصيل آمن باللوحة: مزود مسبقًا بعروات طرفية عالية الجودة لتركيبه مباشرة وبموثوقية على شرائط الحواجز ولوحات توصيل أجهزة المراقبة.
  • الميكانيكا الدقيقة: تحافظ الموصلات ذات المقياس 22 AWG والمحددة المقاس على استمرارية التوصيل الكهربائي والمتانة الميكانيكية في ظل الاهتزازات الهيكلية.
  • تحسين التوصيلات القصيرة: يمنع التصميم بطول لا يقل عن قدمين ترهل الكابل الزائد، ويحافظ على ترتيب خزائن التحكم وخلوها من الحلقات الحثية.

التطبيقات

  • حلقات أنظمة حماية الآلات (مثل أجهزة المراقبة من سلسلتي Bently Nevada 3500 و1900).
  • توصيلات مجسّات القرب ومستشعرات الاهتزاز بصندوق التوصيل.
  • مراقبة سلامة الآلات الدوارة في مرافق التوليد المساعدة.
  • توصيل المجسّات الهيكلية محليًا داخل الخزائن لمسافات قصيرة.

جدول المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة Bently Nevada
رقم القطعة / رمز SKU 9571-02
نوع الكابل كابل توصيل قياسي (موصلان مجدولان ومحميان)
مقياس الموصل 22 AWG
طول الكابل 2 feet (0.6 meters)
طرف الموصل A موصل أنثى مقاوم للرطوبة بمقبسين
طرف الموصل B العروات الطرفية
بلد المنشأ الولايات المتحدة (USA)
الوزن الصافي الفعلي 0.11 kg (0.24 lbs) (محسوب)
وزن الشحن (محسوب) 2.0 kg (بما في ذلك التغليف والبكرة الواقية)

التوصيلات والواجهات

دبوس الموصل / الطرف الوظيفة / تعيين الإشارة
دبوس المقبس A الإشارة العالية / الإشارة الديناميكية (+)
دبوس المقبس B الإشارة المشتركة / الإرجاع (-)
العروات الطرفية نقاط إنهاء التوصيلات بكتلة الأطراف في لوحة المراقبة
التدريع الخارجي / سلك التصريف تأريض التدريع (يجب إنهاء التوصيل عند التأريض المشترك لجهاز المراقبة فقط)

رؤى هندسية مستندة إلى الخبرة العملية

الطُرز البديلة والتوافق

كابل التوصيل 9571-02 مُحسّن لتكوينات أجهزة المراقبة الصناعية القياسية. من المهم ملاحظة أن هذا الكابل القياسي المحدد غير متوافق مع مبيت محوّل السرعة Bently Nevada 21128، بسبب خلوص القطر وقيود التوصيل المادي. إذا كان مصنعك يستخدم مبيت 21128، فيجب عليك توفير مجموعة كابلات متخصصة مقاومة للرذاذ أو مدرّعة، مصممة خصيصًا لشكل ذلك المبيت.

مزالق الاستخدام وملاحظات هندسية

نظرًا إلى أن هذا الطراز غير مدرّع، يجب توخي الحذر أثناء تمريره. تجنب تمرير كابل 9571-02 بمحاذاة مباشرة لخطوط محركات التيار المتردد عالية الجهد أو كابلات خرج محركات التردد المتغير (VFD). وبسبب عدم وجود تدريع ميكانيكي، ينبغي دائمًا وضع هذا الكابل داخل قناة مخصصة ومؤرّضة أو حوامل كابلات عند تمريره خارج خزائن الأجهزة المغلقة محليًا، لتجنب قطعه أو سحقه بفعل القوة.

نصائح التشغيل والتوصيلات

لضمان سلامة تشخيصات الاهتزاز عالية التردد، أنهِ دائمًا توصيل سلك تصريف التدريع للكابل عند تأريض رف المراقبة. لا تؤرّض التدريع عند الطرفين مطلقًا؛ فالتأريض المزدوج يكوّن حلقات أرضية تُدخِل ضوضاء كهربائية بتردد 50/60 Hz إلى مسار الإشارة، ما قد يؤدي إلى إطلاق إنذارات زائفة من أجهزة القياس أو تلف البيانات الطيفية.

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي

قبل بدء تركيب كابل 9571-02 أو إنهاء توصيلاته، تأكد من فصل الطاقة تمامًا عن حلقة تغذية اللوحة المقابلة في جهاز المراقبة. تحقق من عدم وجود طاقة متبقية على شرائط الأطراف المجاورة. قد يؤدي عدم عزل مسارات الطاقة إلى حدوث قصر كهربائي أو تلف الإلكترونيات الحساسة لبطاقة الإدخال أو إصابة الأفراد.

1 مرّر كابل التوصيل من نقطة تثبيت محوّل الطاقة إلى خزانة المراقبة، مع التأكد من أن نصف قطر الانحناء لا يقل عن 3 بوصات (76 mm) لتجنب إجهاد الأسلاك الداخلية.
2 حاذِ مفتاح موصل الأنثى ذي المقبسين مع قابس محوّل الطاقة. أدخله بالكامل وأحكم ربط طوق الاقتران لضغط مانع التسرب المقاوم للرطوبة. أحكم ربطه باليد.
3 وصّل العروات الطرفية عند الطرف المقابل بكتلة الأطراف اللولبية المخصصة في رف المراقبة. تأكد من توصيل سلك تصريف التدريع بإحكام بطرف التأريض الخاص بالجهاز وعزله على امتداد بقية طوله.

FAQ

هل يمكن استخدام كابل Bently Nevada 9571-02 داخل هيكل محول السرعة 21128؟

لا. كابل 9571-02 غير مخصص إطلاقًا للاستخدام مع هيكل محول السرعة 21128، بسبب الاختلافات في التصميم المكاني والميكانيكي.

ما الطول الفعلي لهذا الكابل البيني ومقياسه؟

يبلغ طول كابل 9571-02 قدمين (حوالي 0.6 متر)، ويتكون من موصلين مجدولين ومحميين بمقياس 22 AWG.

كيف ينبغي تأريض سلك تصريف الدرع لكابل 9571-02؟

ينبغي تأريض سلك تصريف الدرع عند طرف رف المراقبة/الأجهزة فقط. لا تؤرضه عند طرف محول الطاقة، لأن ذلك يسبب حلقات تأريض تؤدي إلى تشويش الإشارة.

هل الموصل الأنثى في كابل 9571-02 محكم الإغلاق ضد العوامل الجوية؟

نعم، صُمم الموصل الأنثى ذو المقبسين بحاجز مقاوم للرطوبة لمنع تسرب السوائل عند وصلة محول الطاقة.
