الشركة المصنعة: Bently Nevada
رقم المنتج: 990-04-50-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مرسل اهتزازات
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 53.3 مم × 73.9 مم × 100.1 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

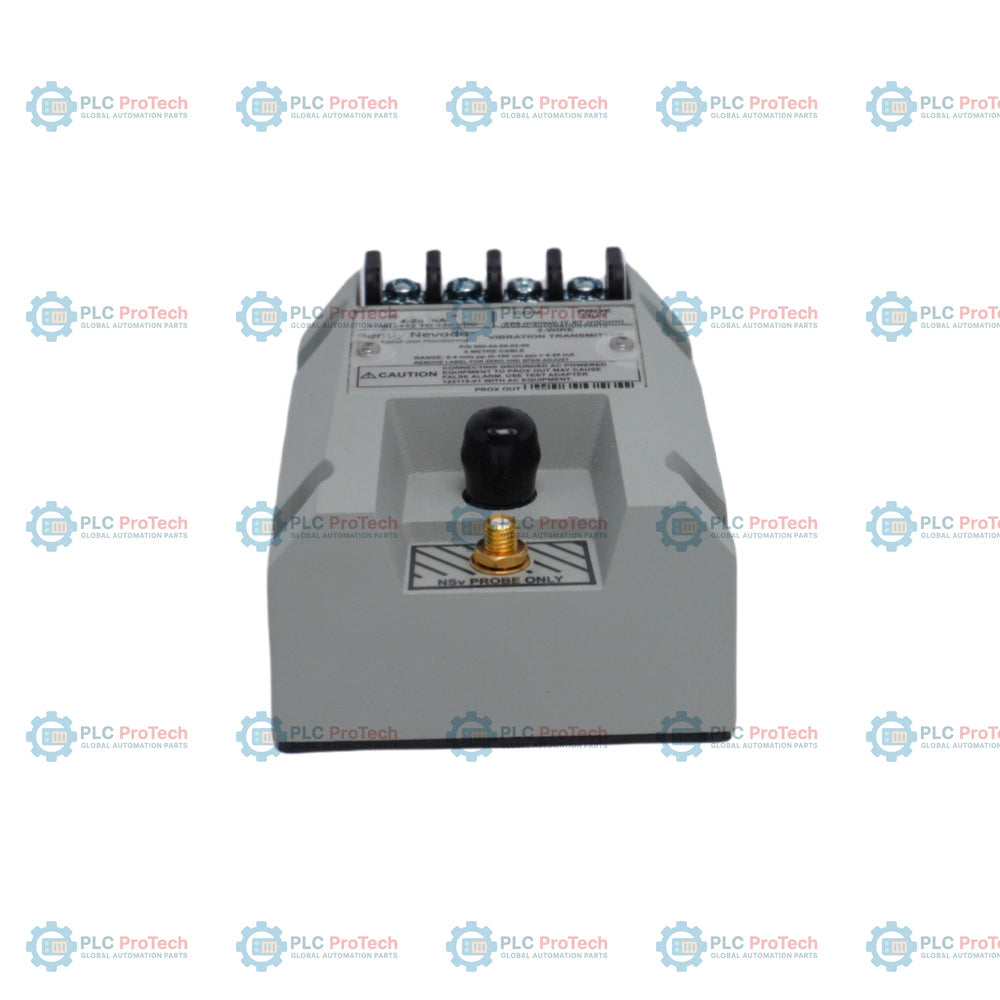

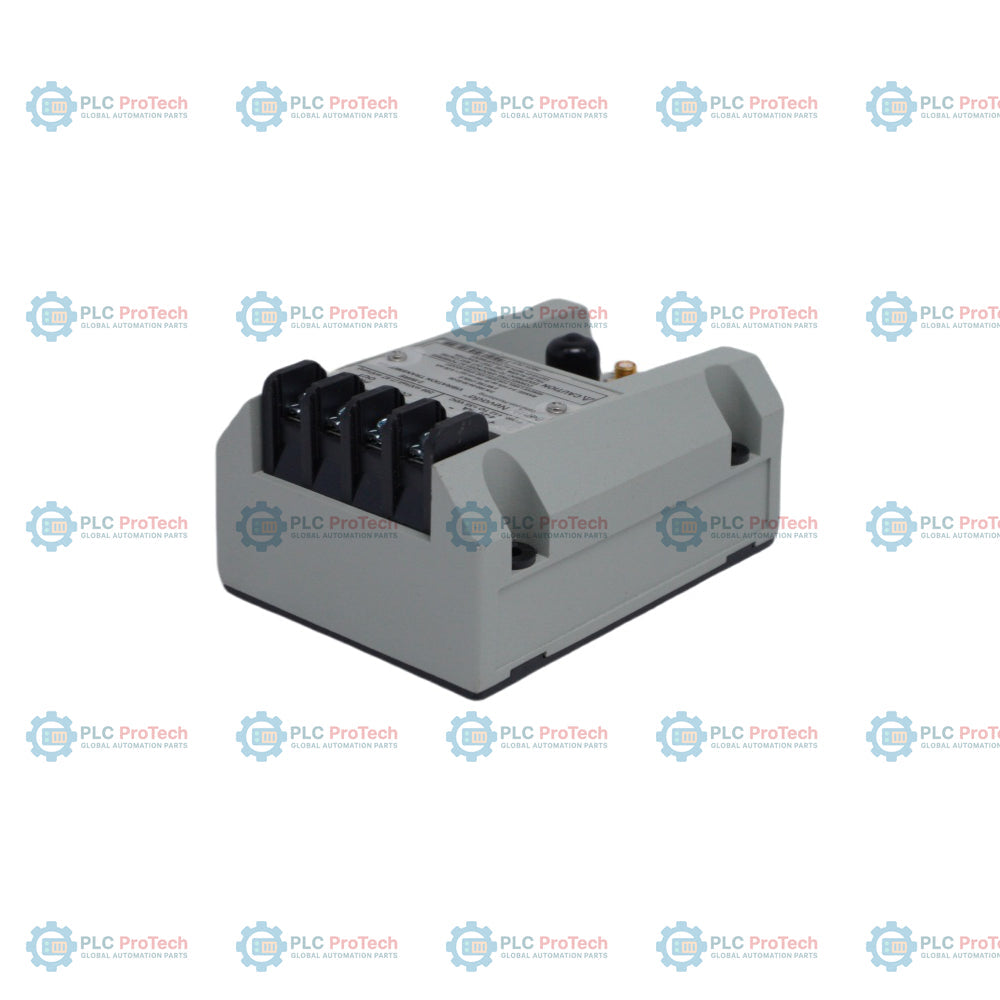

الـ 990-04-50-02-00 هو مرسل اهتزاز مدمج يعمل بالطاقة من الحلقة، ويُستخدم لتحويل إزاحة مسبار القرب إلى إشارة قياسية من 4 إلى 20 mA لأنظمة المراقبة الصناعية. وقد صُمم للتطبيقات التي تتطلب بيانات الاهتزاز للمراقبة المستمرة للاتجاهات ومنطق الحماية الأساسي، وليس لتشخيص شكل الموجة الكامل.
يستخدم هذا الإصدار ترتيب تثبيت ببراغي الحاجز، وهو ما يُفضّل غالبًا في تصميمات لوحات التحكم التي تتطلب تثبيتًا مباشرًا داخل الحاوية. وعمليًا، يختار المهندسون هذا النوع عندما يريدون نقطة تثبيت صلبة تقلل الحركة الميكانيكية وتسهّل توجيه الأسلاك داخل الخزائن الضيقة.
يعمل الجهاز مع نظام مسبار القرب 3300 NSv ويدعم طول نظام يبلغ 5.0 أمتار. ويُطبّق هذا التكوين عادةً في حزم الضواغط وأنظمة المضخات وتجميعات المراوح، حيث تكون مسافة تركيب المسبار متوسطة ومسار التوصيلات مباشرًا.
يركّز التصميم على البساطة التشغيلية: فبعد تركيبه وتشغيله، يعمل عادةً بشكل مستمر مع الحاجة إلى الحد الأدنى من الضبط.

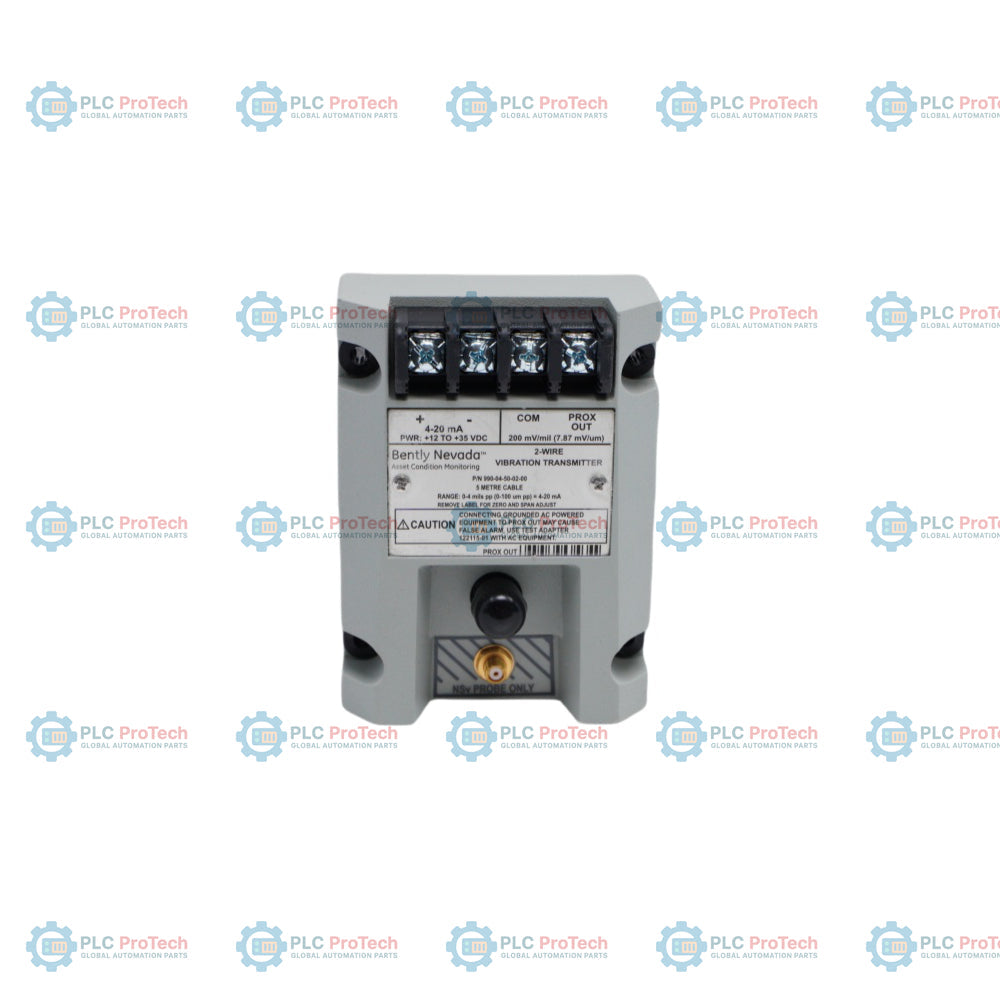

| نوع المعدات | الاستخدام النموذجي |
|---|---|
| الضواغط الطاردة المركزية | تتبّع اهتزاز العمود إلى وحدة PLC |
| المضخات الصناعية | مراقبة حالة المحامل |
| مراوح التبريد | اكتشاف عدم الاتزان الميكانيكي |
| أنظمة المنصات المجمّعة من الشركة المصنّعة للمعدات الأصلية | مدخل اهتزاز مدمج |
| الآلات الدوارة المساعدة | مدخل منطق الإنذار والإيقاف |
| معدات دعم العمليات | تتبّع الحالة المستمر |
| المقطع | وصف الرمز |
|---|---|
| الطراز | 990 Vibration Transmitter |
| خيار النطاق الكامل | 04 = من 0 إلى 4 ميلات ذروة-ذروة (من 0 إلى 100 ميكرومتر ذروة-ذروة) |
| خيار طول النظام | 50 = 5.0 أمتار (16.4 قدمًا) |
| خيار التثبيت | 02 = براغي الحاجز |
| خيار الوكالة | 00 = غير مطلوب |
| العنصر | المواصفات |
|---|---|
| رقم الجزء | 990-04-50-02-00 |
| الشركة المصنّعة | Bently Nevada |
| نوع المنتج | مرسل اهتزاز بسلكين |
| الحد الأدنى لحجم الهدف | 9.5 مم (0.375 بوصة) |
| الأبعاد (الارتفاع × العرض × العمق) | 53.3 mm x 73.9 mm x 100.1 mm |
| ارتفاع الهيكل (من دون مشبك DIN) | 42.6 mm |
| المسافة بين فتحات التركيب | 63.5 mm x 69.9 mm |
| قطر فتحة التركيب | 5.8 mm |
| وزن المرسل | 0.43 kg |
| الوزن الإجمالي للنظام | 0.82 kg |
| معدات التركيب | 4 فتحات تركيب عبر الحاجز، مع توفير براغي 6-32 x 1.326 |
| الواجهة | الوظيفة |
|---|---|
| مدخل المسبار | التوصيل بنظام مسبار القرب 3300 NSv |
| خرج 4–20 mA | إشارة الاهتزاز إلى PLC/DCS |
| مدخل الطاقة | مصدر تيار مستمر يعمل عبر الحلقة |
| PROX OUT | خرج تشخيص الاهتزاز الخام |
| COM | مرجع الإشارة |
يُختار التركيب عبر الحاجز عادةً عندما يتطلب تخطيط اللوحة نقطة تركيب ثابتة ومستقرة ميكانيكيًا. ويقلل التثبيت من أربع نقاط من الارتخاء الناتج عن الاهتزاز، وهو أمر قد يسبب مشكلة في بيئات منصات الضواغط أو المضخات.
في تصميم التوصيلات العملية، ينبغي فصل مسار إشارة المسبار عن الموصلات ذات الجهد العالي أو التيار المرتفع. يساعد ذلك على تجنب الضوضاء المستحثة، لا سيما عند تجميع الكابلات داخل خزائن مدمجة.
قبل التشغيل، تحقّق من محاذاة فجوة المسبار وتأكد من استقرار تيار الحلقة أثناء تشغيل الآلة في حالة مستقرة. عادةً ما يؤجل المهندسون تفعيل منطق الإنذار حتى يتم تأكيد سلوك الإشارة في ظروف التشغيل الفعلية.
يُستخدم PROX OUT بشكل أساسي أثناء الصيانة أو الفحوصات التشخيصية، وليس للمراقبة المستمرة أثناء الإنتاج.
لماذا يُستخدم التركيب عبر الحاجز في هذا الطراز؟
يوفر تركيبًا ثابتًا على الهيكل مع ثبات ميكانيكي أفضل.
هل براغي التركيب مضمّنة؟
نعم، تُوفَّر براغي 6-32 x 1.326 عند تحديد خيار التركيب.
ما الوظيفة الرئيسية لهذا المرسل؟
يحوّل الاهتزاز من مسبار قرب إلى إشارة 4–20 mA.
هل يمكن استخدامه مع أنظمة PLC؟
نعم، صُمم للتكامل المباشر مع مداخل الإشارات التناظرية في أنظمة PLC وDCS.
ما نظام المسبار المطلوب؟
صُمم لمسابير القرب Bently Nevada 3300 NSv.
هل يناسب تطبيقات الضواغط؟
نعم، يُستخدم عادةً مع الضواغط والمضخات والمراوح.
هل يدعم تشخيص الاهتزاز؟
يوفر PROX OUT للوصول إلى إشارة تشخيصية أساسية.
هل هو نظام مراقبة كامل؟
لا، إنه مرسل اهتزاز مبسط لمراقبة الاتجاه العام للإشارة.
ماذا يحدث إذا تعطل المسبار؟
ينخفض تيار الخرج للإشارة إلى حالة عطل.
أين يتم تركيبه عادةً؟
داخل خزائن التحكم أو لوحات المعدات المثبتة على منصات.
