الشركة المصنعة: Bently Nevada
رقم المنتج: 990-05-50-02-01
Country of origin:الولايات المتحدة
نوع المنتج: ناقل الاهتزاز
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 7.3 سم × 5 سم × 10 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

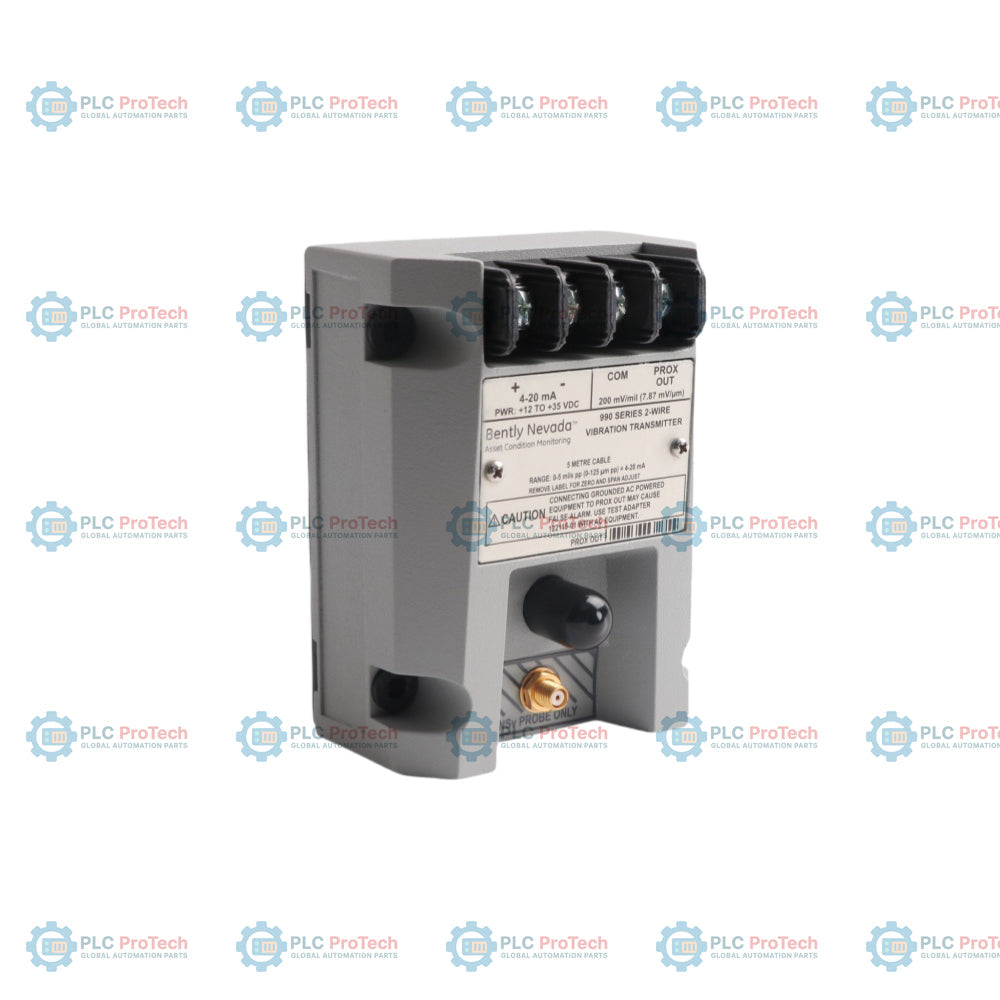

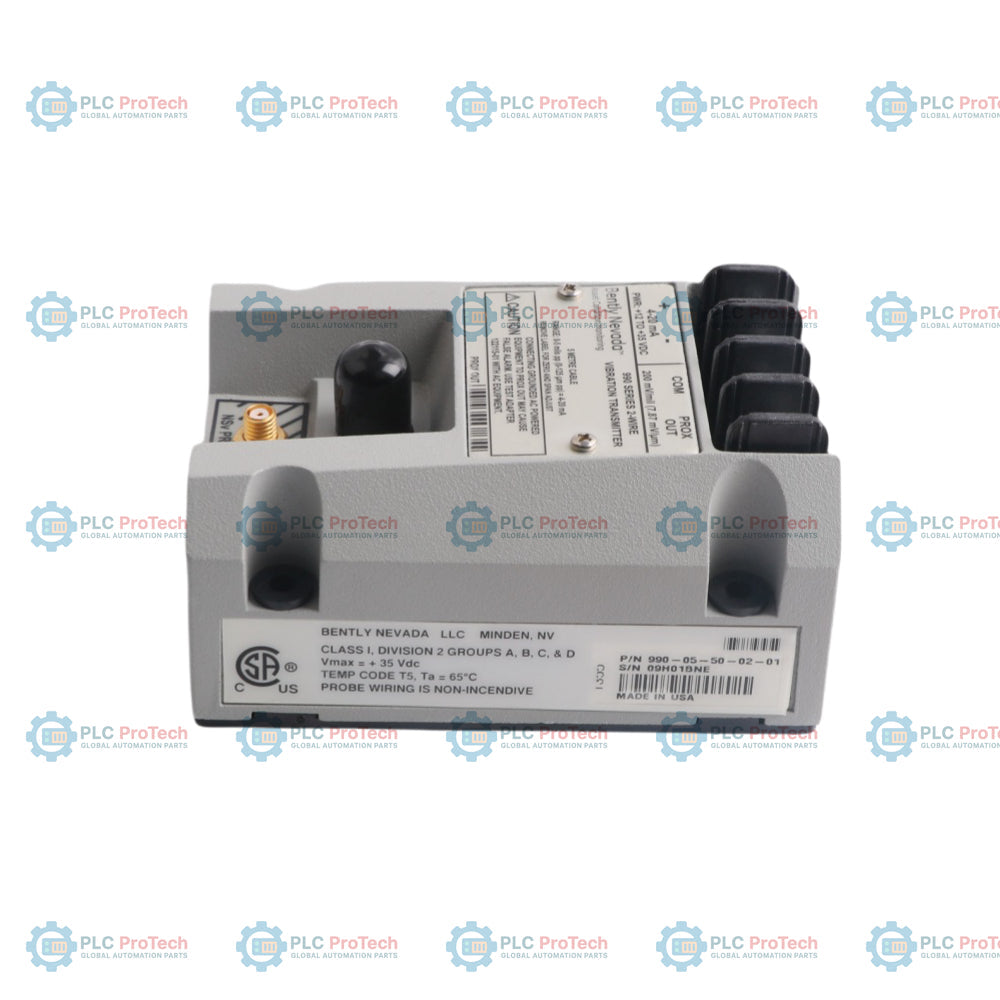

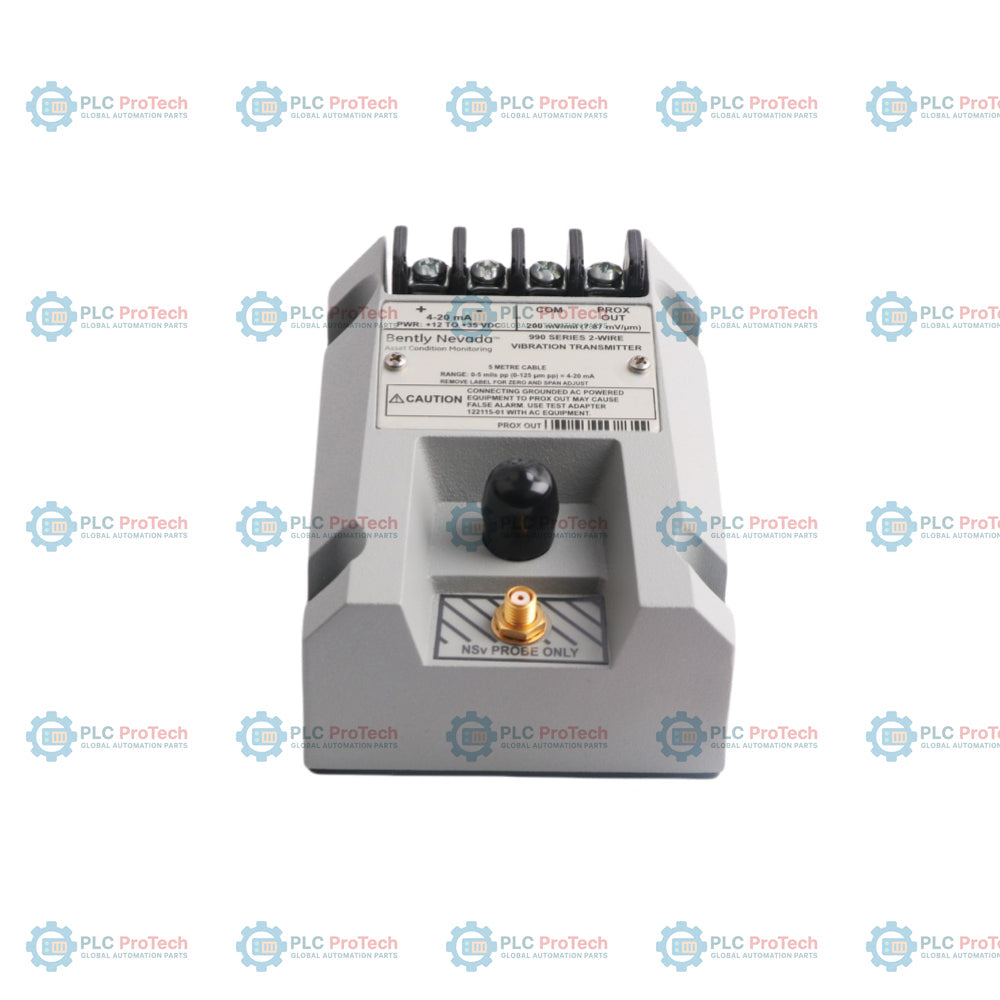

ال 990-05-50-02-01 يوفر مقياسًا خطيًا مستمرًا ومتناسقًا لإشارات مجس القرب ضمن بنية حلقة بسلكين مبسطة. صُمم لخدمة مشغلي المصانع الصناعية الذين يسعون لتبسيط المراقبة على الأصول عالية السرعة، حيث يتصل هذا المكون المدمج مباشرة ببنية التحكم الميكانيكية القياسية حيث تُجرى حسابات حدود الإنذار الأساسية ومراقبة العمليات. من خلال تحويل حركة العمود الفيزيائية إلى صيغة تماثلية قياسية، يجسر الفجوة بين قياسات التيار الدوامي على مستوى الحقل وحلقات التحكم على مستوى المصنع.
مصنوع باستخدام مركب تعبئة متين ومغلف بالكامل، يعمل الجهاز بأمان عند تعرضه للرطوبة الشديدة، وتقلبات درجات الحرارة، والملوثات الصناعية المحمولة جواً. يعمل النظام من وحدة مدمجة واحدة، مما يلغي خطوات اللوحة متعددة المكونات التقليدية ويقلل من المساحة المطلوبة للأجهزة داخل الحاويات الميدانية البعيدة.
| عنصر رقم الجزء | رمز الخيار المختار | تفصيل اختيار الأجهزة |
|---|---|---|
| رقم الطراز | 990 | نظام إرسال اهتزاز القاعدة |
| A: قياس المدى الكامل | 05 | نطاق 0 إلى 5 ميل ذروة إلى ذروة (0 إلى 125 ميكرومتر ذروة إلى ذروة) |
| B: طول النظام المعاير | 50 | تتبع إجمالي للمحول 5.0 أمتار (16.4 قدم) |
| C: نمط تركيب الأجهزة | 02 | تكوين براغي التثبيت على الحاجز |
| D: موافقات وكالة السلامة | 01 | خيار موقع خطير معتمد من CSA القسم 2 |
| الفئة الأساسية | تفاصيل معلمات الهندسة المؤكدة |
|---|---|
| مسار الإدخال الأساسي | يقبل مجس تيار دوامي غير متصل بقناة واحدة 3300 NSv وكابل مطابق |
| نافذة جهد الإمداد | جهد إدخال من +12 فولت تيار مستمر إلى +35 فولت تيار مستمر مقاس مباشرة عند كتل أسلاك المرسل |
| إشارة حلقة التيار | تكوين 2 أسلاك يزود 4 إلى 20 مللي أمبير تيار مستمر متناسب مع الإزاحة ذروة إلى ذروة |
| تخصيص خطأ الحلقة | ضمن ±1.5% من المدى الكامل عبر مقاومة حلقة مراقبة قياسية 250 أوم |
| فجوة قرب الهدف | فجوة التثبيت الميكانيكية بين 0.5 و1.75 مم (20 و55 ميل) |
| قيود المقاومة | عتبة مقاومة الحلقة القصوى 1000 أوم عند طاقة إدخال كاملة 35 فولت تيار مستمر |
| عتبة التيار الزائد | محدود داخليًا إلى حد أقصى 23 مللي أمبير نموذجي |
| إجراء الأمان عند فشل الحلقة | ينخفض الإخراج إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية من حدوث عطل في المجس أو الاتصال |
| نافذة استرداد العطل | يستعيد التتبع التناظري الطبيعي خلال 2 إلى 3 ثوانٍ بعد إزالة العطل |
| استقرار التشغيل عند التشغيل | ينخفض الإخراج إلى أقل من 3.6 مللي أمبير لمدة 2 إلى 3 ثوانٍ أثناء بدء تشغيل النظام |
| مقاومة منفذ ديناميكية | مقاومة مصدر معايرة 10 كيلو أوم مهيأة خصيصًا لحمل اختبار 10 ميغا أوم |
| مجال المستشعر الخطي | امتداد خطي للمستشعر 1.4 مم (55 ميل) يبدأ على بعد 0.25 مم (10 ميل) من سطح الهدف |
| أداء عامل المقياس | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) ±6.5% نموذجي بناءً على هدف من فولاذ AISI 4140 |
| مستوى الضوضاء الكامنة | مستوى الضوضاء النموذجي ذروة إلى ذروة 50 مللي فولت |
| انحراف الانجراف الحراري | يبقى عامل المقياس ضمن ±10% من القيمة الاسمية من 0 درجة مئوية إلى +70 درجة مئوية (+32 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| عرض النطاق الترددي | استجابة مسطحة من 5 هرتز إلى 6000 هرتز مع منحنيات تخفيف +0، -3 ديسيبل |
| الحد الأدنى لتشكيل الهدف | قطر سطح الهدف الأدنى 9.5 مم (0.375 بوصة) |
| حد كابل التشخيص | مسافة كابل فيزيائية قصوى 3 أمتار (10 أقدام) لاتصال BNC المحوري |
| حدود بيئة المرسل | تشغيل: -35 درجة مئوية إلى +85 درجة مئوية؛ تخزين: -52 درجة مئوية إلى +100 درجة مئوية |
| درجة حرارة المحول | حدود التشغيل والتخزين من -52 درجة مئوية إلى +177 درجة مئوية |
| مقاييس كتلة الأجهزة | وحدة المرسل: 0.43 كجم (0.9 رطل)؛ النظام الكلي: 0.82 كجم (1.8 رطل) نموذجي |
| تركيب الغلاف | رأس المجس: بولي فينيلين سلفيد (PPS)؛ جسم الغلاف: فولاذ مقاوم للصدأ AISI 303 أو 304 |
| صانع المنتج | بنتلي نيفادا (شركة تابعة لشركة بيكر هيوز) |
| منشأ الإنتاج | الولايات المتحدة الأمريكية |
| موقع دبوس الأسلاك | تسمية طرف النظام |
|---|---|
| طرف E1 | مدخل إيجابي لمصدر طاقة الحلقة (+) / اتصال 4 إلى 20 مللي أمبير |
| طرف E2 | مدخل سلبي لمصدر طاقة الحلقة (-) / اتصال 4 إلى 20 مللي أمبير |
| طرف E3 | مخرج ديناميكي غير معزول لمجس القرب (PROX OUT) |
| طرف E4 | مرجع مشترك ديناميكي غير معزول لمجس القرب (COM) |
| قابس محوري J2 | اتصال إشارة ديناميكية أمامي BNC |
| قابس محوري J3 | طرف إدخال مجس القرب المتكامل عالي التحمل |
ما هي النتيجة العملية لتجاوز الحد الأقصى لمقاومة الحلقة المحسوبة؟
عندما يتجاوز مقاومة الدائرة الحد المحدد بواسطة صيغة جهد الإمداد، ينفد النظام من الهامش الكهربائي. ونتيجة لذلك، يصبح تيار الحلقة مقيدًا ويفشل في الوصول إلى حد 20 مللي أمبير الكامل خلال أحداث الاهتزاز العالي.
لماذا يقرأ تيار الحلقة التناظرية أقل من 3.6 مللي أمبير فورًا بعد تطبيق الطاقة؟
هذه دورة تلقائية لمنع التشغيل تستمر لمدة 2 إلى 3 ثوانٍ. تحافظ على المرسل في حالة غير جيدة (Not OK) للسماح للدارات الداخلية بالاستقرار، مما يمنع قراءة نبضات التشغيل الكهربائية الأولية على أنها انقطاعات اهتزاز.
كيف يتعامل منطق إبطال الإشارة المدمج مع كابل التمديد المكسور؟
يتعرف المرسل على الدائرة المفتوحة كحالة غير جيدة (Not OK) ويخفض فورًا تيار الحلقة التناظرية إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية. هذا الانخفاض السريع ينبه PLC أو DCS المتصل بأن قناة القياس قد فشلت بدلاً من الإبلاغ عن حدث اهتزاز مفرط فعلي في الآلة.
هل يمكن توصيل أجهزة التشخيص القياسية مباشرةً إلى طرف BNC؟
يجب توصيل أجهزة التشخيص التي تعمل بالبطارية فقط أو الأجهزة التشخيصية العائمة بالكامل بمنفذ PROX OUT غير المعزول. تتطلب الأجهزة المؤرضة والتي تعمل بالتيار المتردد استخدام محول عزل الإشارة 122115-01 لمنع حلقات الأرض التي قد تؤدي إلى إنذارات كاذبة على شبكة الحلقة.
