الشركة المصنعة: Bently Nevada
رقم المنتج: 991-06-70-01-05
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الدفع
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 430ج
Dimensions: 53.3 مم × 73.9 مم × 100.1 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

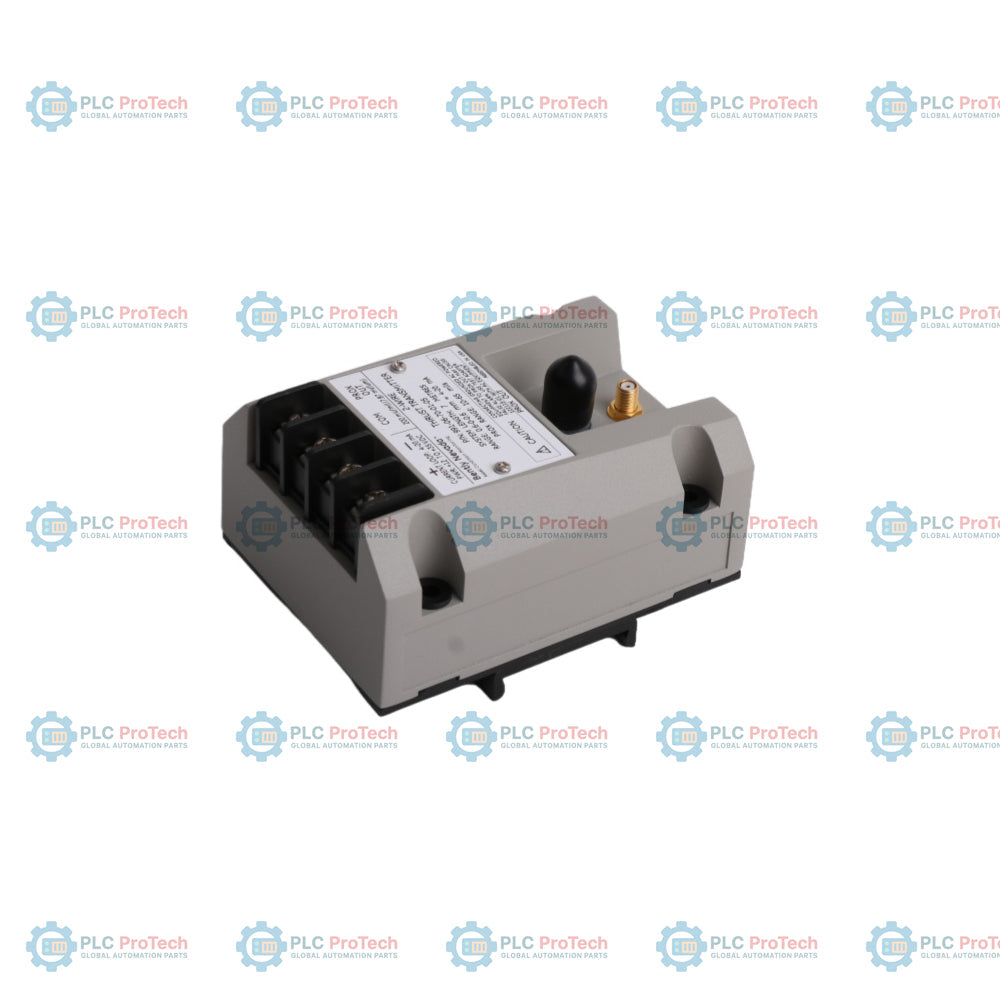

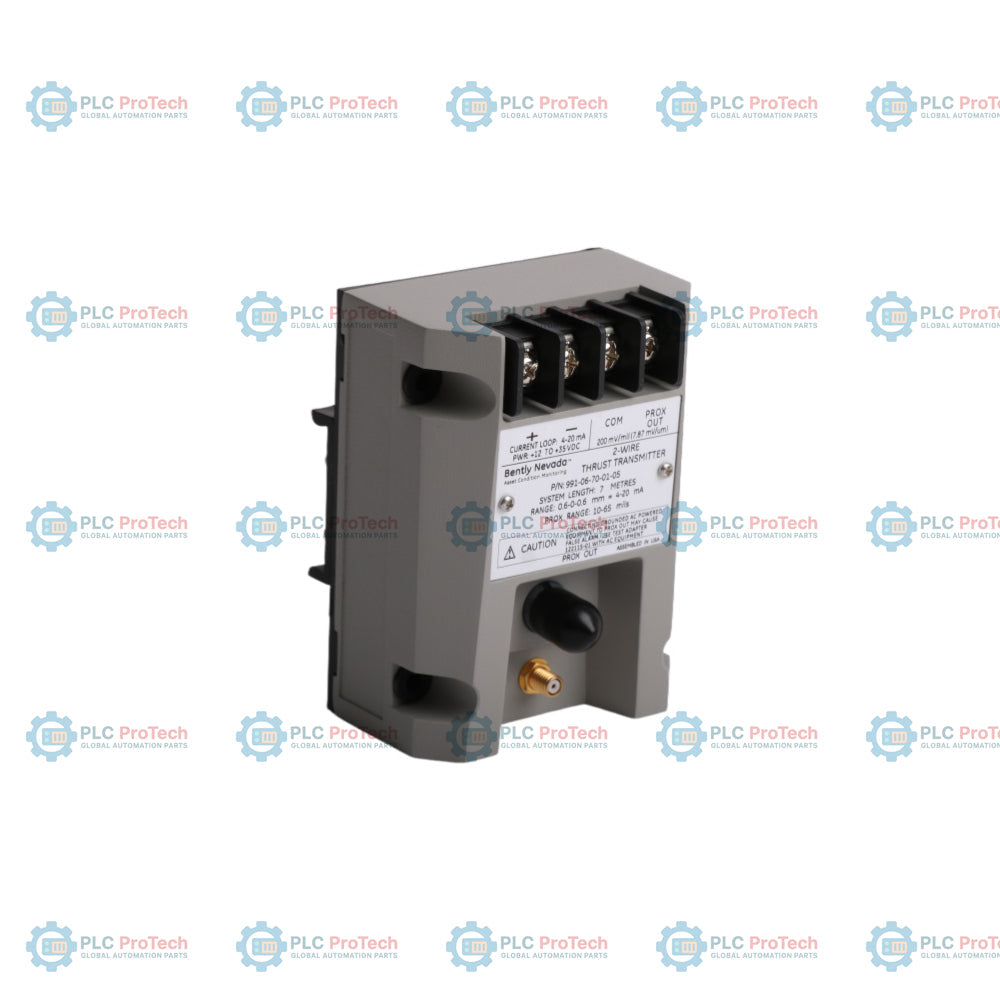

يعد Bently Nevada 991-06-70-01-05 مرسل دفع ذو سلكين يعمل بالطاقة من الحلقة مصممًا لقياس الموضع المحوري النسبي لمحور آلة دوارة. يقبل إدخال من مسبار القرب 3300 NSv وكابل التمديد، محولًا إشارة القرب إلى إخراج تيار متناسب من 4 إلى 20 مللي أمبير. يندمج هذا الجهاز مباشرة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأنظمة التحكم الموزعة (DCSs)، وشبكات SCADA لتوفير حماية مستمرة للآلات ومراقبة الحالة. تشمل التطبيقات الصناعية النموذجية التوربينات البخارية الصغيرة، المضخات، المراوح، والضواغط حيث لا يتطلب رف مراقبة نظام حماية الآلات الكامل.

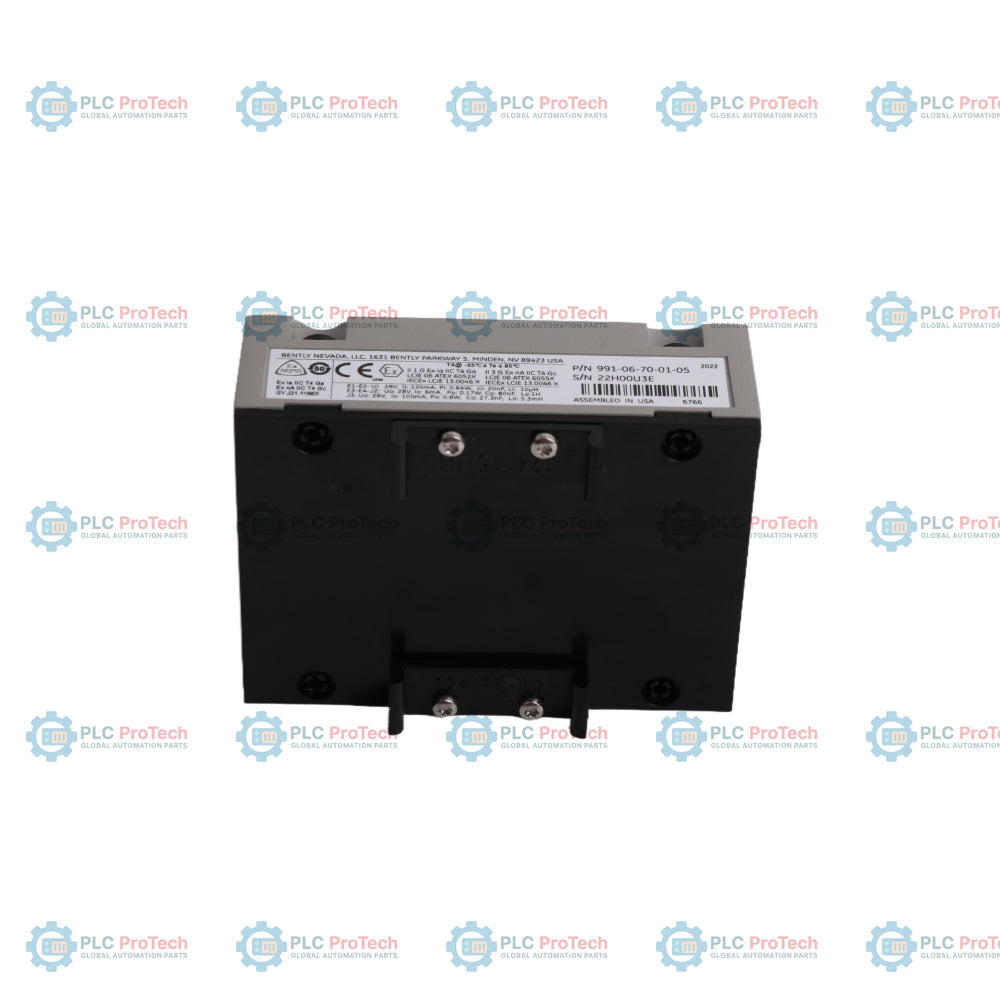

| رمز الخيار | الوصف |
|---|---|
| 991 | مرسل الدفع |
| 06 | خيار المدى الكامل: 0.6-0-0.6 مم |
| 70 | خيار طول النظام: 7.0 أمتار (23.0 قدم) |
| 01 | خيار التثبيت: مشابك سكة DIN 35 مم |
| 05 | خيار الموافقة من الوكالة: موافقات متعددة (CSA NRTL/C، ATEX المنطقة 0، ATEX) |
| الفئة | المعلمة | المواصفات |
|---|---|---|
| الشركة المصنعة | العلامة التجارية | Bently Nevada |
| الأصل | بلد المنشأ | الولايات المتحدة |
| فيزيائي | الوزن التقريبي | 0.43 كجم |
| الأبعاد: الطول الكلي | 100.1 مم (3.94 بوصة) | |
| الأبعاد: العرض الكلي | 73.9 مم (2.91 بوصة) | |
| الأبعاد: ارتفاع الجسم (بدون مشبك DIN) | 42.6 مم (1.68 بوصة) | |
| الأبعاد: الارتفاع الكلي (مع مشبك BNC/DIN) | 53.3 مم (2.10 بوصة) | |
| مسافة فتحة التثبيت (طوليًا) | مسافة فتحة التثبيت (طوليًا) 69.9 مم (2.75 بوصة) | |
| مسافة فتحة التثبيت (عرضيًا) | مسافة فتحة التثبيت (عرضيًا) 63.5 مم (2.50 بوصة) | |
| قطر فتحة التثبيت | قطر فتحة التثبيت 5.8 مم (0.23 بوصة) | |
| كهربائي | نطاق جهد الإدخال | 12 إلى 35 فولت تيار مستمر (عند كتلة طرف الإرسال) |
| إخراج التيار | 4 إلى 20 مللي أمبير (خطي على مدى 1.2 مم) | |
| حساسية الإخراج | 12.8 مللي أمبير/مم | |
| إخراج الصفر الاسمي | 12 مللي أمبير (متمركز في نطاق الإزاحة الخطية) | |
| ديناميكي | استجابة التردد | تيار مستمر حتى 10 هرتز |
| إخراج موصل BNC | جهد مسبار القرب الخام مخزن مؤقت (اسمي 7.87 فولت/مم) | |
| البيئة | درجة حرارة التشغيل | -35 إلى +85 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +100 درجة مئوية | |
| الرطوبة النسبية | تكثيف 100%، غير مغمور |
| طرف / موصل | الوظيفة |
|---|---|
| PROX | طرف إدخال مسبار القرب |
| COM | مشترك الإشارة / الأرضي النظامي |
| +4-20 مللي أمبير | طرف خرج الطاقة الموجبة / التيار |
| -4-20 مللي أمبير | طرف خرج الطاقة السالبة / التيار |
| موصل BNC | إخراج إشارة ديناميكية (جهد القرب المخزن مؤقتًا) |
يستوعب الوحدة خيارات تركيب على اللوحة (الجدار) وسكة DIN. عند استخدام تركيب اللوحة، حضر أربعة ثقوب تركيب بمسافات 69.9 مم في الطول و63.5 مم في العرض. استخدم ثقوب تركيب قطرها 5.8 مم القياسية أو البراغي المرفقة 6-32 × 1.326 لتثبيت الجدار بإحكام. بالنسبة لتركيبات سكة DIN، تأكد من تثبيت سكة DIN قياسية بعرض 35 مم بشكل صلب قبل تثبيت مشابك تركيب المرسل على السكة.
التأريض الصحيح ضروري لتقليل التداخل الضوضائي. يجب تركيب المرسل على لوحة مؤرضة أو سكة DIN مؤرضة. تأكد من تأريض درع الكابل من جهة واحدة فقط، عادةً من جانب غرفة التحكم/نظام التحكم الموزع (DCS)، لمنع حلقات التأريض.
قبل التشغيل النهائي، يجب وضع المجس في موضعه الفيزيائي (تحديد الفجوة) بالنسبة لهدف العمود. اضبط الفجوة حتى يقرأ خرج المرسل حوالي 12 مللي أمبير، وهو ما يتوافق مع منتصف نطاق الدفع الخطي.
قم بتمرير كابلات المجس والحلقة في مواسير معدنية مخصصة ومؤرضة أو صواني كابلات. تجنب توجيه كابلات المرسل موازية لخطوط التيار المتردد عالية الجهد أو دوائر تبديل الآلات الثقيلة لمنع التداخل الكهرومغناطيسي (EMI).
عند التركيب في المناطق المصنفة، يجب استخدام حواجز السلامة الجوهرية المناسبة أو حاويات مقاومة للانفجار وفقًا للرموز الكهربائية المحلية والرسومات التركيبية المحددة من قبل الشركة المصنعة.
ما هي الوظيفة الأساسية لهذا المرسل الخاص بالدفع؟
يقيس الإزاحة المحورية أو موضع الدفع لعمود آلة دوارة بالنسبة إلى نقطة مرجعية ثابتة باستخدام مجس قرب غير متصل.
ما نوع نظام المجس المتوافق مع هذا المرسل؟
تم تصميمه خصيصًا للتوصيل مع نظام مجس القرب Bently Nevada 3300 NSv وكابل التمديد الخاص به.
كيف يتم تشغيل الجهاز؟
هو جهاز يعمل بالطاقة من الحلقة ويعمل على مصدر تيار مستمر بجهد من 12 إلى 35 فولت متصل عبر حلقة تيار 4 إلى 20 مللي أمبير.
ماذا يوفر موصل BNC؟
يوفر موصل BNC إشارة جهد خام مخزنة متناسبة مع مسافة فجوة المجس، مما يسمح للمهندسين بتوصيل معدات التشخيص مثل راسمات الإشارة أو المحللات دون فصل الحلقة.
هل يمكن استخدام هذا الجهاز لقياسات الاهتزاز الشعاعي؟
لا، هذا الطراز المحدد مهيأ ومعاير لقياس موضع الدفع (المحوري). لقياس الاهتزاز الشعاعي، يجب استخدام جهاز إرسال الاهتزاز 990.
ما هي الأبعاد الفيزيائية الدقيقة المطلوبة لتركيب اللوحة؟
المسافة المطلوبة لتركيب الثقوب الأربعة هي 69.9 مم (2.75 بوصة) بالطول و63.5 مم (2.50 بوصة) بالعرض، باستخدام ثقوب بقطر 5.8 مم.
