الشركة المصنعة: Bently Nevada
رقم المنتج: 991-25-50-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الدفع
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 430ج
Dimensions: 100 مم × 74 مم × 53.3 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

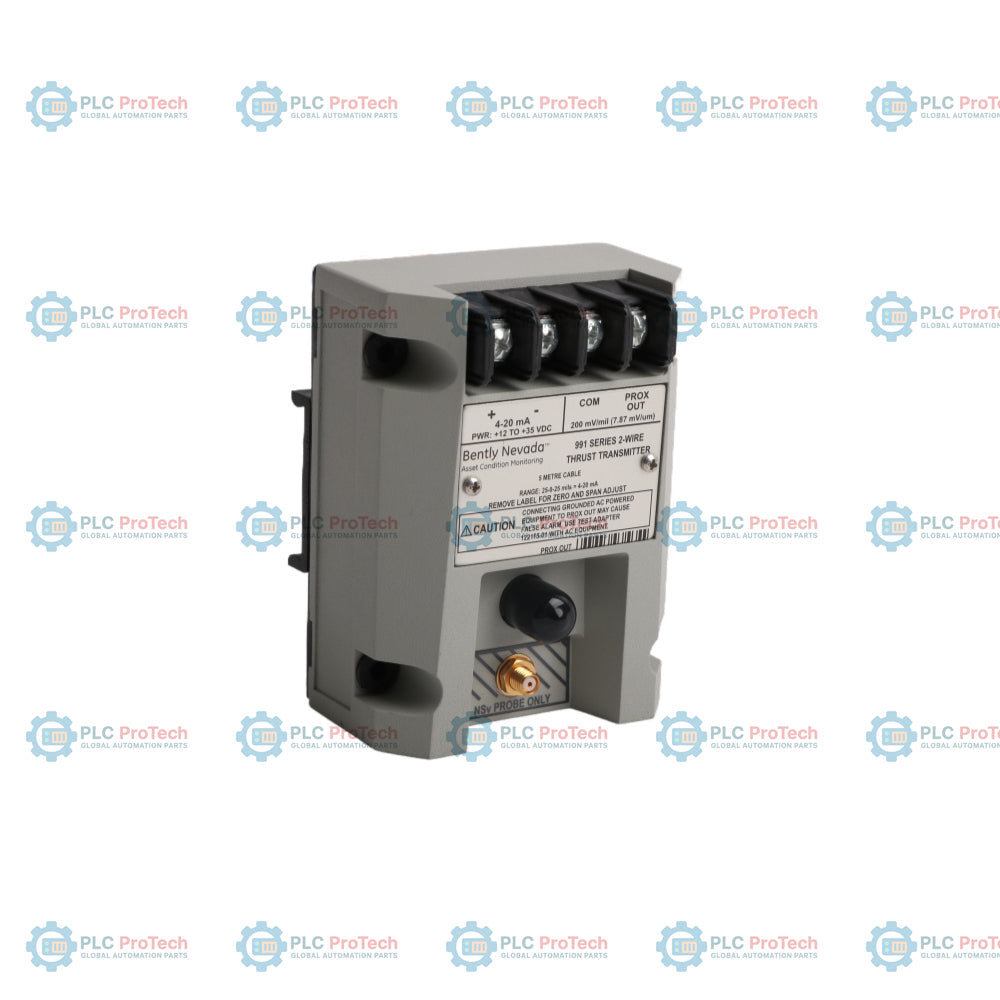

صُمم جهاز إرسال الإشارة المعالَجة 991-25-50-02-00 لقبول المدخلات من مسبار قرب ونظام مستشعر لمراقبة حركة العمود المحورية على مستوى الميكرون، ويُصنّف تحديدًا بوصفه جهاز إرسال الدفع 991. يعمل هذا الجهاز كجهاز إرسال مستقل ثنائي السلك يعمل بالطاقة عبر الحلقة، ويحوّل قياسات مسبار القرب مباشرةً إلى خرج تيار من 4 إلى 20 مللي أمبير متناسب مع إجمالي إزاحة الدفع. ويتكامل بسلاسة مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS) وأنظمة الأجهزة الوقائية (SIS)، مما يتيح للمشغلين إنشاء نظام لمراقبة الدفع دون الحاجة إلى نظام حماية آلات مخصص قائم على رف. يوفر جهاز الإرسال حماية مستمرة للآلات الدوارة، بما في ذلك الضواغط الطاردة المركزية والتوربينات البخارية والمضخات والمراوح الصناعية.
| رمز الخيار | نوع الاختيار | الوصف |
|---|---|---|
| 991 | نوع المنتج | جهاز إرسال الدفع |
| 25 | خيار مسبار القرب | مسبار القرب 3300 XL مقاس 8 مم |
| 50 | خيار نطاق القياس | نطاق 50-0-50 ميل |
| 02 | خيار اعتماد الجهات المختصة | اعتمادات متعددة (ATEX وIECEx وCSA) |
| 00 | خيار التثبيت | خيار التثبيت القياسي |
| فئة المعلمة | تفاصيل المواصفات |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| الطراز | 991-25-50-02-00 |
| نوع المنتج | جهاز إرسال الدفع 991 |
| المنشأ | الولايات المتحدة |
| نوع الإدخال | نظام مسبار قرب 3300 XL مقاس 8 مم وكابل تمديد |
| نوع الخرج | من 4 إلى 20 مللي أمبير تيار مستمر (متناسب خطيًا مع إزاحة الدفع) |
| متطلبات الطاقة | من 12 إلى 35 فولت تيار مستمر عند أطراف جهاز الإرسال |
| مقاومة الحلقة | بحد أقصى 1000 أوم عند جهد إمداد 35 فولت تيار مستمر |
| الخرج المُخزَّن مؤقتًا | موصل BNC محوري، مع معامل مقياس خرج اسمي مطابق لمستشعر القرب |
| الدقة | ضمن النطاق الخطي المحدد عبر درجات حرارة التشغيل القياسية |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +100 درجة مئوية |
| طريقة التثبيت | قضيب DIN مقاس 35 مم أو لوحة تثبيت مباشرة |
| الأبعاد | 81.3 مم × 61.2 مم × 103.4 مم |
| الوزن | 0.45 كجم |
| أطراف الموصل | الوظيفة |
|---|---|
| +4-20 مللي أمبير | توصيل الطرف الموجب لطاقة الحلقة / خرج التيار |
| -4-20 mA | الطرف السالب لطاقة الحلقة / عودة خرج التيار |
| PROBE | الموصل المركزي لإدخال كابل تمديد مسبار القرب |
| SHIELD | توصيل الطرف لتدريع كابل التمديد |
| COM | نقطة المرجع المشتركة لاختبار الإشارة |
| مقبس BNC | خرج الجهد الديناميكي (إشارة مستشعر القرب الخام) |
ما الوظيفة الأساسية لهذا المرسل؟
يحوّل إشارات مسبار القرب عالية التردد إلى إشارة تيار حلقة قياسية من 4 إلى 20 mA، تمثل الموضع المحوري أو موضع الدفع للعمود.
هل يتطلب هذا الجهاز خط إمداد طاقة منفصلًا؟
لا، فهو جهاز ثنائي الأسلاك يعمل بالطاقة عبر الحلقة، ويعمل باستخدام جهد الحلقة الذي توفره وحدة الإدخال التناظرية في نظام DCS أو PLC المستقبِل.
كيف يتم توصيل مجمّع بيانات محمول للتحقق من بيانات الاهتزاز الخام؟
يمكن توصيل محلل محمول أو راسم ذبذبات مباشرةً بمقبس BNC في اللوحة الأمامية دون التأثير في حلقة التحكم الآلي 4 إلى 20 mA.
ما نظام مستشعر القرب المحدد المتوافق مع رمز الخيار 25؟
يشير الخيار 25 إلى التوافق مع مسبار القرب Bently Nevada 3300 XL 8mm ونظام كابل التمديد.
هل يمكن تركيب هذه الوحدة مباشرةً في بيئة خارجية قاسية؟
تتطلب الوحدة حاوية واقية ذات تصنيف مناسب لحماية كتل أطرافها الإلكترونية من الرطوبة والغبار والعناصر الأكّالة المحمولة جوًا.
ما تأثير عكس قطبية حلقة الإدخال؟
تتميز الوحدة بدوائر داخلية للحماية من عكس القطبية تمنع حدوث أضرار كهربائية، لكنها لن ترسل إشارة صالحة حتى يتم توصيل الأسلاك بشكل صحيح.
هل تتطلب هذه الوحدة معايرة دورية في الموقع؟
لا، فالجهاز مُعاير في المصنع لنطاقات خطية محددة، ولا يتطلب الضبط أو معايرة مقياس الجهد يدويًا أثناء التركيب القياسي.
