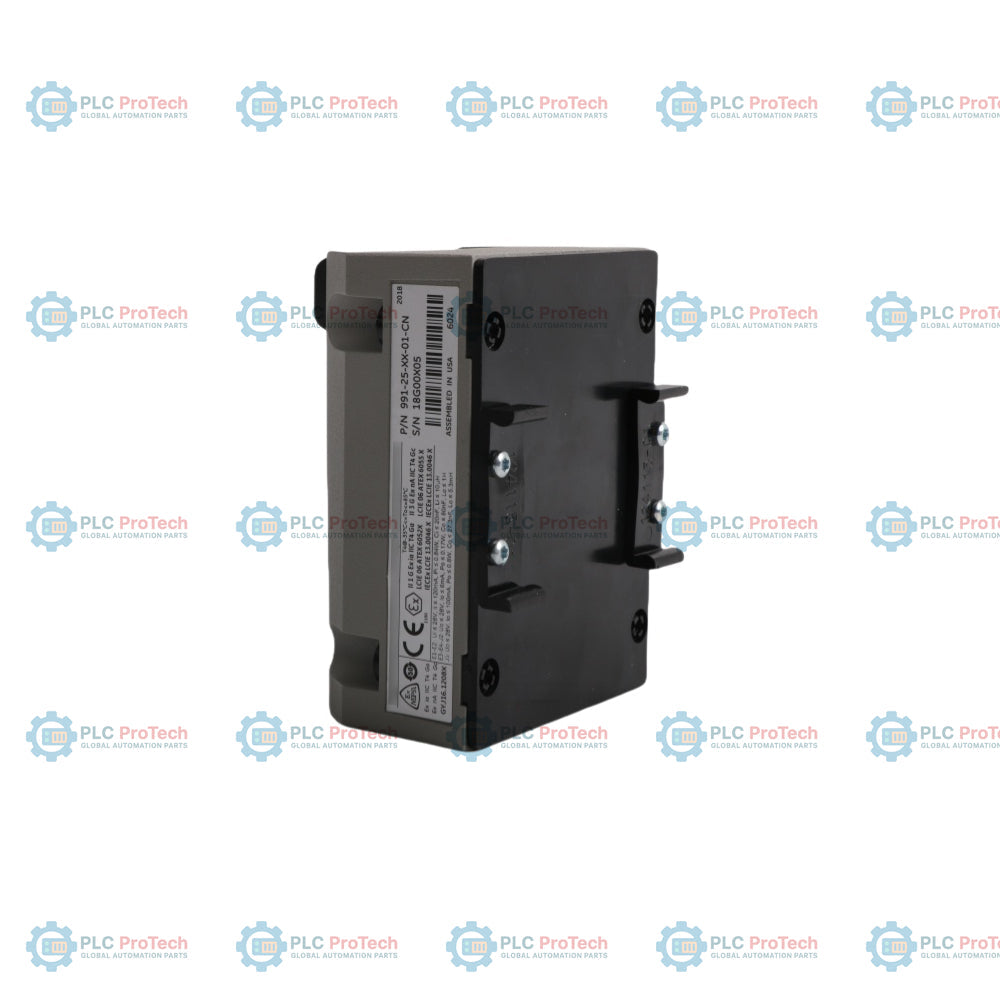

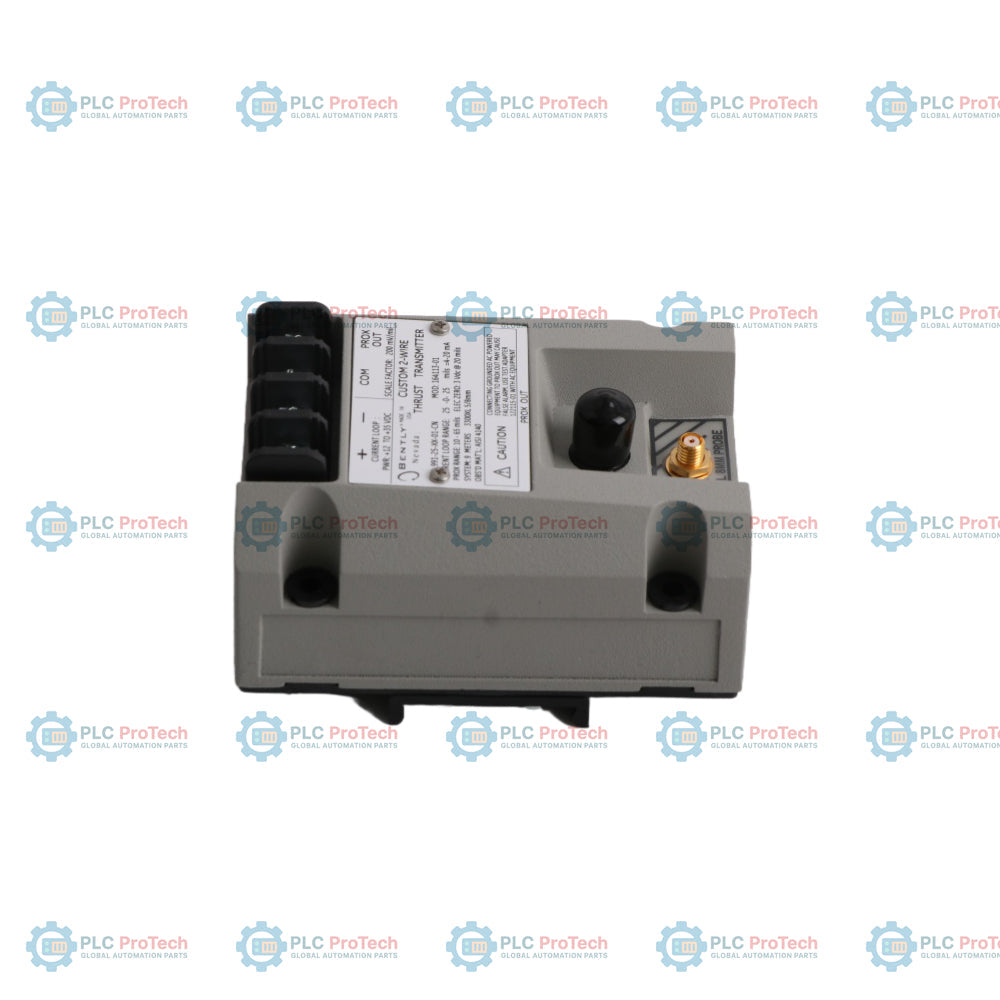

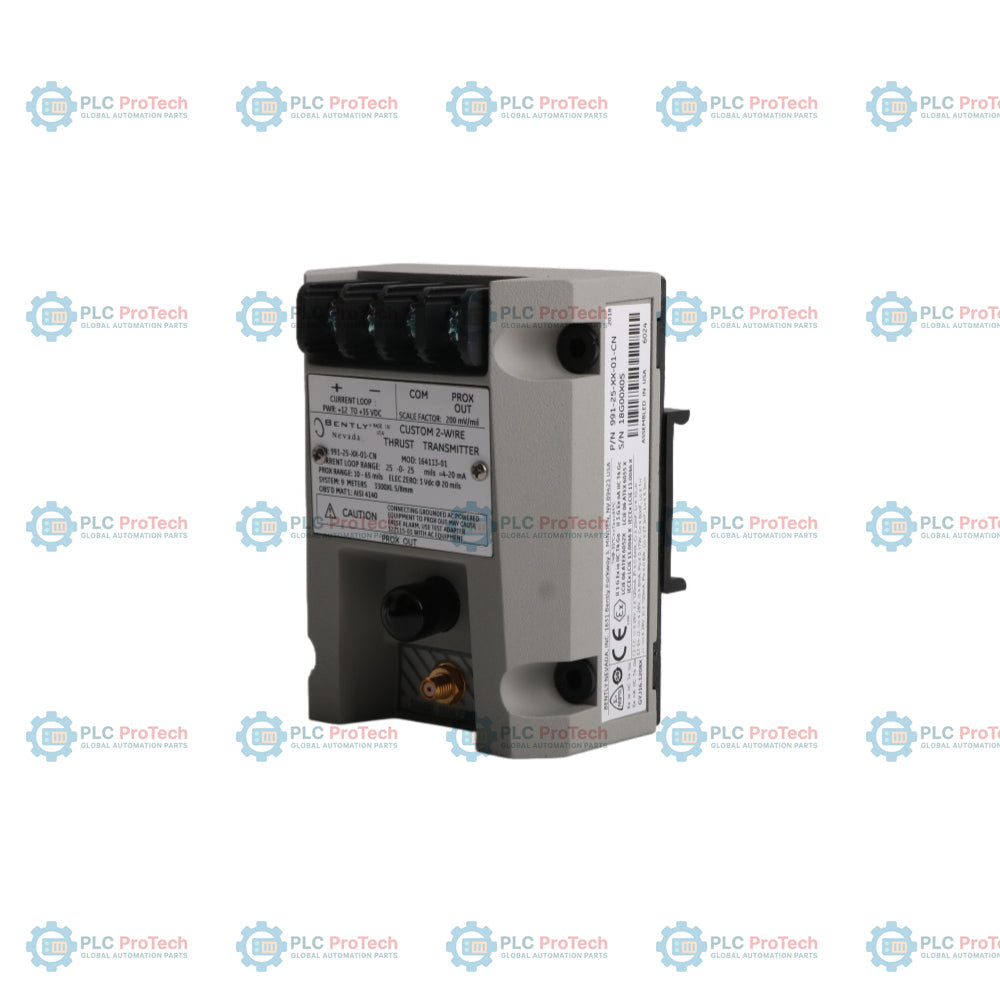

الشركة المصنعة: Bently Nevada
رقم المنتج: 991-25-50-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الدفع 991
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 430ج
Dimensions: 81.3 مم × 61.2 مم × 103.4 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يقوم مرسل الدفع 991 بتحويل إشارات إزاحة محور العمود المحوري إلى إخراج نسبي من 4 إلى 20 مللي أمبير لأنظمة التحكم والحماية في الآلات. تم تصميم الوحدة لضواغط الهواء الطردية والمضخات والمحركات والمراوح التي تتطلب مراقبة مستمرة لموضع الدفع من خلال واجهة بسيطة تعمل بدائرة حلقة.
Bently Nevada 991-25-50-02-05 هو مرسل يعمل بدائرة حلقة ذات سلكين ومتوافق مع نظام مجسات القرب 3300 NSv باستخدام تكوين كابل تمديد بطول 5 أمتار. يقوم المرسل بتكييف إشارة المجس إلى وحدات هندسية تتناسب مع موضع محور العمود ويُرسل الإشارة مباشرة إلى أنظمة PLC أو DCS أو أنظمة حماية الآلات.
يُدمج المرسل مستشعر Proximitor داخليًا ولا يتطلب وحدة تكييف إشارة خارجية. يتوفر الوصول التشخيصي من خلال أطراف PROX OUT وCOM غير المعزولة مع موصل متحد المحور لمراقبة الاهتزاز وجهد الفجوة.
يدعم الجهاز التثبيت على الحاجز ويشمل تعديلات صفر ونطاق غير متداخلة لمعايرة الحلقة. يسمح دبوس اختبار مخصص بالتحقق من إخراج الحلقة باستخدام مصدر جهد مستمر متغير.
يدعم تصميم الغلاف المغلف التركيب في بيئات صناعية عالية الرطوبة. يُستخدم المرسل عادة في حزم الآلات الدوارة الأصلية حيث يتطلب مراقبة دفع مدمجة.
| الرمز | الوصف |
|---|---|
| 991 | جهاز إرسال الدفع |
| 25 | نطاق المدى الكامل ±25 ميل |
| 50 | طول النظام 5.0 م |
| 02 | براغي تثبيت الحاجز |
| 05 | خيار الموافقة الوكالية |
| الفئة | المواصفات |
|---|---|
| الشركة المصنعة | بنتلي نيفادا |
| نوع المنتج | جهاز إرسال الدفع |
| النموذج | 991-25-50-02-05 |
| السلسلة | 991 |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| نوع الإدخال | كابل مجس القرب NSv 3300 وتمديده |
| طول النظام | 5.0 m |
| مخرج الإشارة | 4 إلى 20 مللي أمبير تيار مستمر |
| مزود الطاقة | 12 إلى 35 فولت تيار مستمر |
| دقة الحلقة | ±1.5% من المدى الكامل |
| أقصى مقاومة للحلقة | 1000 أوم عند 35 فولت تيار مستمر |
| استجابة التردد | تيار مستمر إلى 10 كيلو هرتز |
| تحديد التيار | 23 مللي أمبير نموذجي |
| زمن الاستجابة | استجابة عطل أقل من 100 ميكروثانية |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين | -51 درجة مئوية إلى +100 درجة مئوية |
| الرطوبة النسبية | تكثيف 100%، غير مغمور |
| وزن جهاز الإرسال | 0.43 كجم |
| الوزن الكلي للنظام | 0.82 كجم نموذجي |
| الأبعاد | 100 × 74 × 53.3 مم |
| طريقة التثبيت | براغي تثبيت الحاجز |
| نوع كابل المجس | كابل محوري معزول بـ FEP مقاوم 75 أوم |
| مادة غلاف المحول | فولاذ مقاوم للصدأ AISI 303 أو 304 |
| مادة رأس المحول | بولي فينيلين سلفيد (PPS) |
| دبوس الموصل | الوظيفة |
|---|---|
| E1-E2 | مزود الطاقة ومخرج 4-20 مللي أمبير |
| E3-E4 | اتصال Proximitor |
| J2 | اتصال تشخيص PROX OUT |
| J3 | اتصال المجس |
| PROX OUT | مخرج إشارة الاهتزاز الديناميكي |
| COM | طرف تشخيص مشترك |
ركب جهاز الإرسال في حاوية تحكم جافة أو منطقة لوحة آلة محمية. حافظ على ممارسات التظليل والتأريض المناسبة لجميع كابلات المجس والإشارة لتقليل التداخل الكهرومغناطيسي والراديوي.
مرر كابلات مجس القرب بشكل منفصل عن أسلاك الطاقة عالية الجهد. تجنب الانحناء المفرط أو الإجهاد الميكانيكي على الكابلات المحورية أثناء التركيب.
تحقق من ضبط فجوة المجس وفقًا لمتطلبات موضع عمود الآلة قبل التشغيل. قد يمنع وضع المجس بشكل غير صحيح التشغيل الكامل لقياس المدى الكامل.
استخدم معدات تشخيص معزولة عند الوصول إلى إشارة PROX OUT. مخرج التشخيص غير معزول عن حلقة 4 إلى 20 مللي أمبير.
وفر تهوية كافية حول جهاز الإرسال عند تركيبه في خزائن مغلقة مع ارتفاع درجات الحرارة المحيطة.
| القياسي | الوصف |
|---|---|
| FCC الجزء 15 | الامتثال EMC |
| EN 61000-6-2 | مناعة EMC |
| EN 61000-6-4 | انبعاثات EMC |
| توجيه EMC 2014/30/EU | الامتثال الأوروبي للتوافق الكهرومغناطيسي |
| توجيه ATEX 2014/34/EU | موافقة المنطقة الخطرة |
| توجيه RoHS 2011/65/EU | الامتثال لتوجيه RoHS |
| قواعد ABS 2009 للسفن الفولاذية | موافقة بحرية |
| CSA/NRTL/C الفئة I القسم 2 | موافقة الموقع الخطير |
| ATEX/IECEx Ex ia IIC T4 Ga | موافقة السلامة الذاتية |
ماذا يقيس المرسل 991؟
يقيس إزاحة العمود المحوري ويحول الإشارة إلى خرج متناسب من 4 إلى 20 مللي أمبير.
ما هو نظام المجسات المتوافق مع هذا المرسل؟
تم تصميم الوحدة للاستخدام مع نظام مجسات القرب 3300 NSv.
هل المرسل يعمل بالطاقة من الحلقة؟
نعم. يعمل كجهاز يعمل بحلقة ذات سلكين.
هل يمكن للمرسل توفير تشخيص الاهتزاز؟
نعم. يوفر اتصال PROX OUT إشارات اهتزاز ديناميكية وجهد الفجوة.
ما هي طريقة التثبيت التي يستخدمها هذا الإصدار؟
يستخدم هذا الطراز براغي تثبيت على الحاجز.
هل يحتاج المرسل إلى وحدة Proximitor خارجية؟
لا. حساس Proximitor مدمج داخل المرسل.
ما هو نوع إشارة الخرج؟
الخرج القياسي هو من 4 إلى 20 مللي أمبير تيار مستمر.
هل يمكن توصيل المرسل مباشرة إلى PLC أو DCS؟
نعم. الخرج مناسب لمداخل الأنالوج في أنظمة التحكم الصناعية القياسية.
ما هو نطاق درجة حرارة التشغيل المدعوم؟
نطاق التشغيل من -35 درجة مئوية إلى +85 درجة مئوية.
هل الغلاف مناسب للبيئات الرطبة؟
نعم. البناء المحكم يدعم البيئات ذات الرطوبة العالية.
ماذا يحدث أثناء حالة عطل المجس؟
دائرة NOT OK تدفع الخرج إلى أقل من 3.6 مللي أمبير أثناء حالة العطل.
هل يمكن اختبار خرج الحلقة دون حركة الآلة؟
نعم. دبوس إدخال اختبار يدعم التحقق من الحلقة باستخدام مصدر تيار مستمر متغير.
هل يدعم المرسل التركيبات في المناطق الخطرة؟
نعم. الوحدة تشمل موافقات CSA وATEX/IECEx حسب التكوين.
ما هي الصناعات التي تستخدم هذا المرسل بشكل شائع؟
يُستخدم على نطاق واسع في أنظمة مراقبة الضواغط والمضخات والمحركات والمعدات الدوارة.
