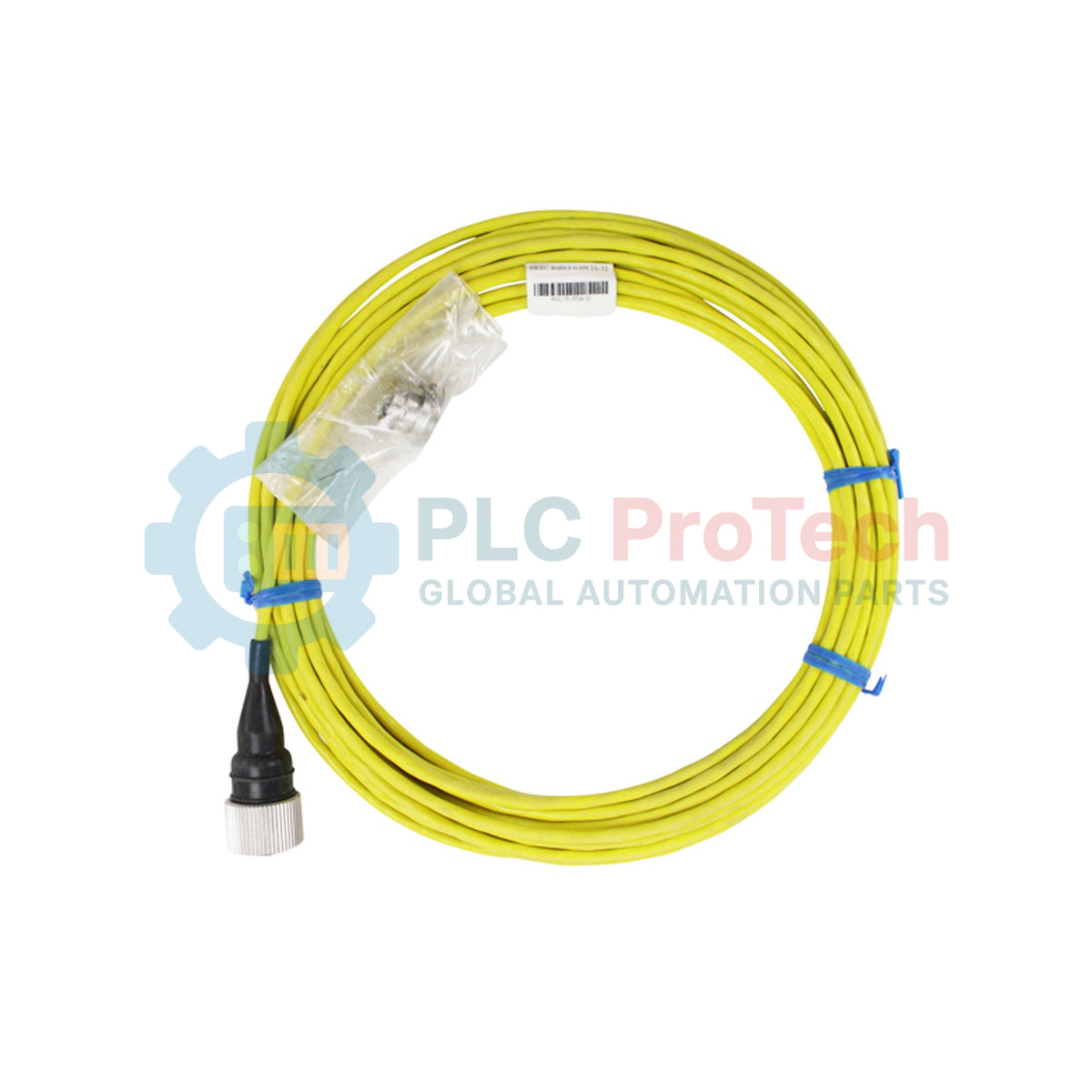

بنتلي نيفادا CB2W100-064 كابل توصيل

الملخص الفني

كابل Bently Nevada CB2W100-064 هو كابل تواصل بطول 64 قدمًا (19.5 مترًا) مصمم لنقل إشارات الاهتزاز الديناميكي والتسارع ضمن أنظمة حماية الآلات. يوفر مسار إشارة آمن ومنخفض الضوضاء بين محولات الإشارة الصناعية ووحدات المراقبة الرئيسية، مما يقلل من التداخل الكهرومغناطيسي (EMI) ويمنع تلاشي الإشارة أو الإنذارات الكاذبة. يستخدم الكابل بنية زوج ملتف مع درع مخصص للحفاظ على سلامة الإشارة عبر مسافات طويلة في بيئات كهرومغناطيسية قاسية.

التكوين الفني

• CB2W100: تسمية سلسلة المنتج لكابلات تواصل إشارات ديناميكية عالية الجودة ومقاومة لدرجات الحرارة العالية.
• -064: يحدد الطول الفعلي للكابل، وهو 64 قدمًا (ما يعادل 19.5 مترًا).
• الموصلات: مزود بموصل MIL-C 5015 قياسي ذو مقبسين عند طرف المستشعر مع عزل مقاوم للرذاذ، وينتهي بقطع مستقيم عند طرف المراقبة/صندوق التوصيل.
• الأسلاك: أسلاك نحاسية مزدوجة ملتفة بقياس 20 AWG، محسنة لمقاومة كهربائية منخفضة وقوة شد عالية.
• التدريع: درع مضفر أو رقائقي مدمج يوفر تغطية مستمرة ضد التداخلات الراديوية والكهربائية الساكنة.
• مادة الغلاف: عزل تيفلون (FEP) أصفر عالي المتانة يوفر مقاومة كيميائية ممتازة وثبات حراري عالي.

المواصفات الفنية

الأسئلة الهندسية المتكررة

س: كيف يجب إنهاء سلك التدريع في CB2W100-064 لتجنب حلقات الأرض؟

يجب تأريض التدريع في نقطة واحدة فقط، عادةً عند رف المراقبة أو الأرضية الهيكلية داخل صندوق التوصيل. اترك التدريع عائمًا ومعزولًا عند طرف المحول باستخدام موصل MIL-C 5015 المعزول الفاخر لمنع التيارات الأرضية الدائرة التي قد تفسد إشارة الاهتزاز.

س: هل يمكن استخدام هذا الكابل مع أنظمة المجسات القريبة أم أنه مخصص فقط لمقاييس التسارع؟

تكوين موصل MIL-C 5015 ذو المقبسين هذا مصمم أساسًا لمقاييس التسارع وأجهزة استشعار السرعة ذات السلكين. تتطلب المجسات القريبة القياسية كابلات تمديد ذات 3 أسلاك (مثل سلسلة 3300 XL). تحقق من توصيل دبابيس المحول قبل الاستخدام.

س: ما هي أقصى درجة حرارة يتحملها غلاف التيفلون الأصفر؟

غلاف التيفلون (FEP) مصمم للعمل المستمر في نطاق -55 إلى +200 درجة مئوية، مما يجعله مناسبًا للتمرير بالقرب من أسطح الأغطية الساخنة في التوربينات البخارية، التوربينات الغازية، والضواغط.

إرشادات ميدانية

1. حافظ على نصف قطر انحناء لا يقل عن 75 مم أثناء التركيب لمنع إجهاد الموصلات الداخلية أو تلف طبقة عزل التيفلون.
2. مرر الكابل عبر أنابيب معدنية مخصصة ومؤرضة عند التمديد عبر الفتحات الهيكلية المفتوحة لتوفير حماية ميكانيكية وتدريع ثانوي ضد التداخل الكهرومغناطيسي.
3. ثبت موصل MIL-C 5015 الملولب على هيكل المستشعر باستخدام مفتاح عزم معاير، مع التأكد من ضغط الختم المقاوم للرذاذ بالكامل دون شد مفرط.
4. حافظ على عزل كابل التوصيل عن خطوط التيار المتردد عالية الجهد بمسافة لا تقل عن 300 مم لمنع التداخل والتشويش على إشارة الاهتزاز منخفضة الجهد AC/DC.
