الشركة المصنعة: BECKHOFF
رقم المنتج: C9900-K660
Country of origin:ألمانيا
نوع المنتج: تمديد بزر ضغط
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

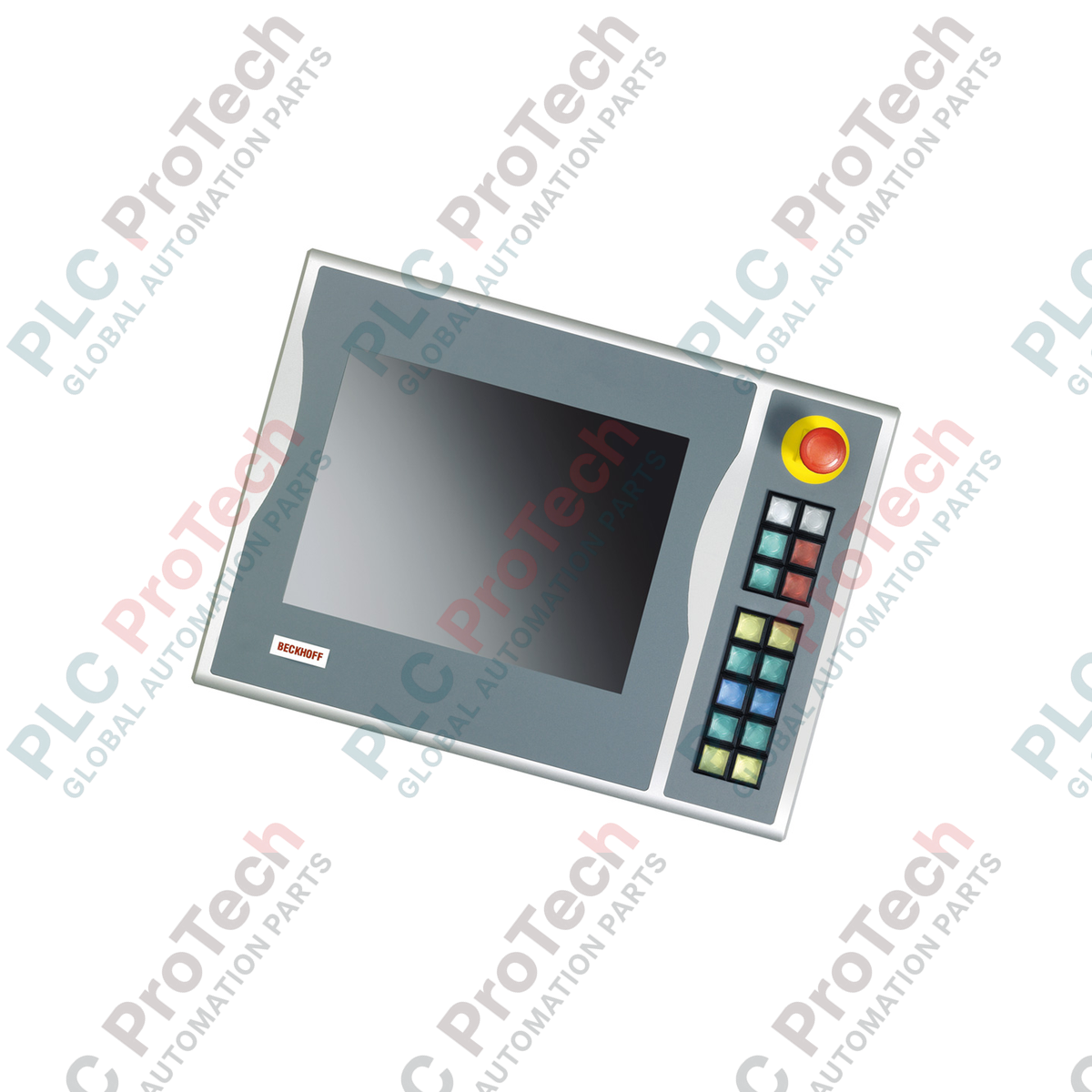

إن C9900-K660 هو امتداد صناعي متين مزود بأزرار ضغط، صممته Beckhoff لتعزيز واجهة التشغيل للوحات التحكم وأجهزة الكمبيوتر اللوحية CP6xxx وCP7xxx. وقد صُممت هذه الوحدة الإضافية خصيصًا لإصدارات الشاشات مقاس 15 بوصة غير المزودة بلوحات مفاتيح مدمجة، إذ توفر طبقة تحكم ملموسة وموصّلة سلكيًا، وهي ضرورية للعمليات من جانب الآلة. وتوجد حاليًا في مرحلة الخدمة، وتتيح C9900-K660 دمج مفاتيح إيقاف الطوارئ، والمفاتيح الاختيارية المضيئة، وأزرار الضغط اللحظية مباشرة أسفل شاشة العرض. ومن خلال فصل أوامر التحكم الحرجة عن طبقة برمجيات الشاشة اللمسية، تضمن هذه الوحدة موثوقية عالية للوظائف اليدوية المتعلقة بالسلامة والتي يكثر الوصول إليها في بيئات التصنيع المعقدة.
صُممت C9900-K660 لتعزيز واجهة الإنسان والآلة (HMI) بالمستوى الصناعي:
التوافق مع الشاشة: مُحسّنة حصريًا لشاشات Beckhoff مقاس 15 بوصة (بالوضع الأفقي).
التحكم الملموس: توفر مواضع فعلية لأزرار الضغط الصناعية، مما يتيح للمشغلين تنفيذ الأوامر دون إبعاد نظرهم عن العملية أو الاعتماد على حساسية اللمس.
التكامل: صُممت لتتوافق مع الشكل الجمالي والتفاوتات الميكانيكية لسلسلتي CP6xxx وCP7xxx، مع الحفاظ على درجة الحماية IP65 عند تركيبها بشكل صحيح.
حالة مرحلة الخدمة: باعتبارها مكوّنًا في مرحلة الخدمة، تظل قطعة غيار مهمة للحفاظ على التركيبات الحالية في صناعات السيارات ومعالجة الأخشاب والتغليف.
| المعلمة | تفاصيل المواصفات |
| العلامة التجارية | BECKHOFF |
| الطراز | C9900-K660 |
| التوافق | لوحات التحكم وأجهزة الكمبيوتر اللوحية CP6xxx / CP7xxx |
| حجم الشاشة المستهدف | 15 بوصة (38.1 سم) |
| حالة الجهاز | مرحلة الخدمة (دعم الأنظمة القديمة) |
| المادة | الألومنيوم عالي الجودة / البوليمر الصناعي |
| التركيب | امتداد مباشر (واجهة Beckhoff قياسية) |
| الوزن | 1.8 كجم (الوزن التقريبي للوحدة) |
| وزن الشحن | 5.0 كجم |
هل يتضمن هذا الامتداد أزرار الضغط مركبة مسبقًا؟
يشير C9900-K660 عادةً إلى هيكل الامتداد وتجهيز الأسلاك الداخلية. وغالبًا ما تُخصص تهيئات أزرار الضغط المحددة (إيقاف الطوارئ، التشغيل/الإيقاف، وغير ذلك) وفقًا للمتطلبات الوظيفية الخاصة بالآلة.
هل يمكن تركيب هذه الوحدة لاحقًا على لوحة CP6xxx موجودة؟
نعم، فقد صُممت خصيصًا لتُضاف إلى اللوحات التي طُلبت في الأصل دون لوحة مفاتيح أو صف أزرار، شريطة توفر واجهة التركيب على الهيكل مقاس 15 بوصة.
ما أهمية تصنيف "مرحلة الخدمة"؟
يعني ذلك أن المنتج لم يعد موصى به لتصميمات الآلات الجديدة، لكنه يحظى بدعم كامل لأعمال الصيانة والإصلاح واستبدال الوحدات الحالية الموجودة في مواقع التشغيل.
التثبيت الميكانيكي والإحكام
عند تثبيت C9900-K660 بإحدى لوحات سلسلة CP7xxx، تأكد من استقرار الحشية بين وحدة الشاشة ووحدة الامتداد في موضعها تمامًا. فقد تؤدي المحاذاة غير الصحيحة إلى الإخلال بإحكام IP65، مما يسمح بتسرب الرطوبة أو سائل التبريد، الأمر الذي قد يؤدي إلى تلف كتلة التوصيل الداخلية وملامسات أزرار الضغط.
التوصيلات ومنطق الإشارات
غالبًا ما تستخدم التوصيلات الداخلية لامتدادات أزرار الضغط من Beckhoff أرضيًا مشتركًا أو مداخل رقمية فردية تُوصل مجددًا إلى الكمبيوتر عبر واجهة داخلية مخصصة أو ناقل ميداني (مثل EtherCAT). تحقق من نوع التوصيل الداخلي للوحة (USB أو توصيل سلكي مباشر أو ناقل ميداني) قبل التجميع النهائي لضمان قيام PLC بربط ضغطات الأزرار الفعلية بمنطق التحكم بنجاح.
اعتبارات مريحة للمستخدم
ركّب الامتداد بحيث يكون زر إيقاف الطوارئ غير محجوب وضمن نطاق الوصول الأساسي للمشغل. وبما أن هذه الوحدة تزيد ارتفاع مجموعة HMI الإجمالي، فتأكد من ضبط ذراع التركيب أو القاعدة للحفاظ على زاوية مشاهدة مريحة للشاشة مقاس 15 بوصة.
