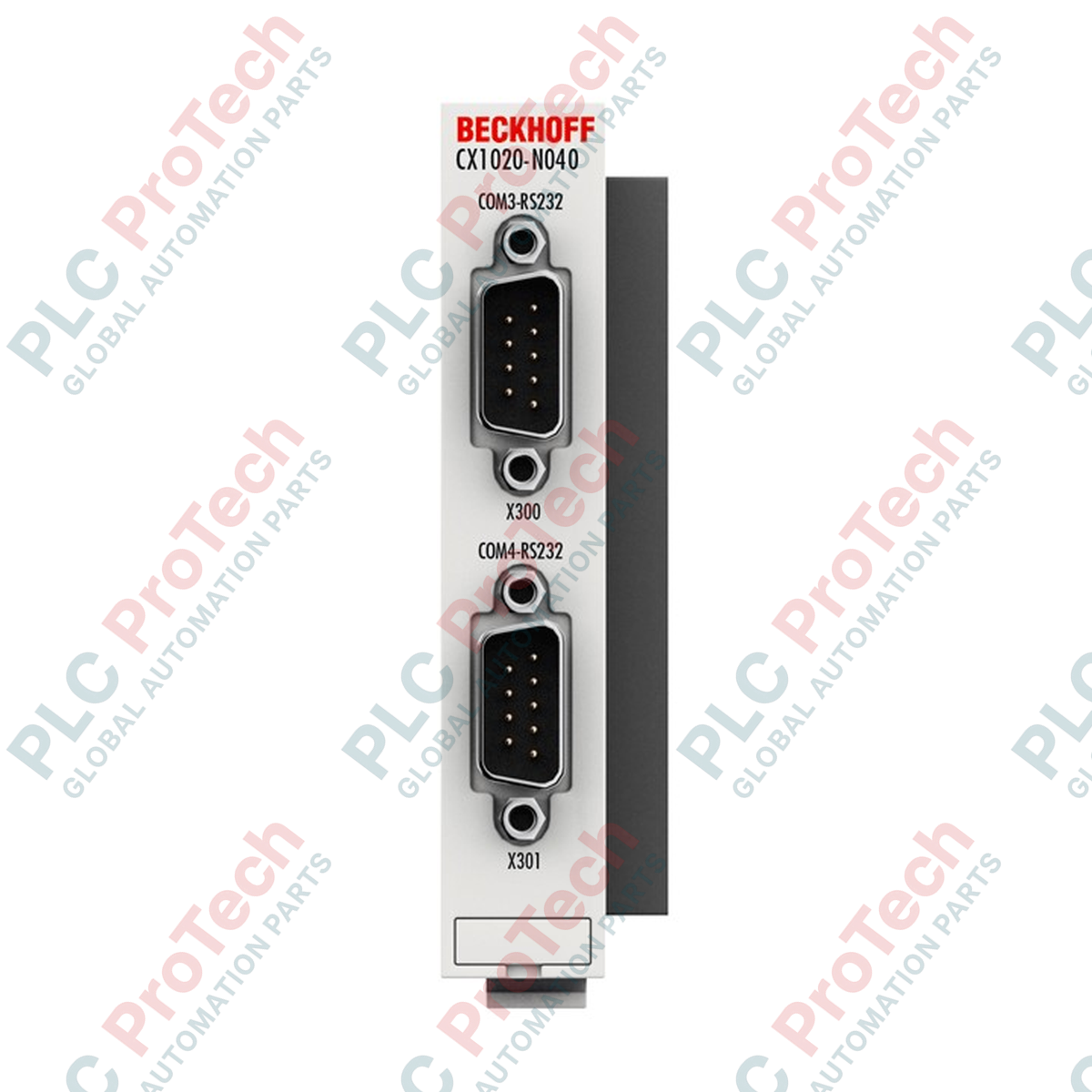

CX1020-N040 بيكهوف وحدة واجهة النظام منفذ COM مزدوج RS232

نظرة عامة على المنتج

يُعد CX1020-N040 (CX1020N040) واجهة اتصال تسلسلي عالية الدقة مصممة لتوسيع اتصال سلسلة الحواسيب المدمجة CX1020. تضيف هذه الوحدة واجهتين RS232 مستقلتين، محددتين كـ COM3 وCOM4، من خلال موصلين قياسيين 9 دبابيس D-sub ذكر. إنها مكون أساسي لأنظمة الأتمتة الصناعية التي تتطلب اتصالًا متزامنًا مع الأجهزة القديمة، مثل ماسحات الباركود، وموازين الوزن، ومحطات المشغل، أو أنظمة PLC القديمة. تم تصميم CX1020-N040 للاندماج السلس في بنية وحدة تحكم CX المعيارية، مما يضمن نقل بيانات موثوق من نقطة إلى نقطة مع الحفاظ على سمك نحيف يبلغ 19 مم، مما يسمح بتكوينات كثيفة لخزانات التحكم دون التضحية بالقوة الحاسوبية.

التكوين الفني

تم تحسين الأجهزة في CX1020-N040 لتبادل البيانات التسلسلية عالية السرعة، مع دعم أقصى معدل باود يبلغ 115 كباود لكل قناة. تستخدم الوحدة ناقل النظام الداخلي لكل من الاتصال بالبيانات وتزويد الطاقة، حيث تستمد الطاقة من وحدات تزويد الطاقة من سلسلة CX1100-xxxx. لضمان استقرار النظام وسلامة الإشارة، تتبع هذه الواجهة منطق تكوين صارم ولا يمكن دمجها مع خيارات الواجهة N031 أو N041. يتم تنفيذ كل منفذ RS232 فعليًا كموصل 9 دبابيس D-sub، مما يوفر اتصالًا ميكانيكيًا آمنًا مناسبًا للبيئات الصناعية ذات الاهتزاز العالي. يبرز التصميم الصامت والصغير الحجم التشغيل طويل الأمد بدون صيانة في ظروف أرضية المصنع الصعبة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يتم تعيين منافذ COM3 وCOM4 داخل بيئة TwinCAT؟

يتم التعرف على CX1020-N040 أثناء فحص الأجهزة في مدير نظام TwinCAT. يتم تعيين المنافذ تلقائيًا كـ COM3 وCOM4 في نظام التشغيل (Windows CE أو Windows Embedded Standard). يمكنك بعد ذلك استخدام مكتبة الاتصال التسلسلي في TwinCAT لإدارة مخزن البيانات وإعدادات معدل الباود لكل منفذ بشكل مستقل.

هل من الممكن تزويد جهاز خارجي بالطاقة عبر دبابيس D-sub؟

لا. تتبع دبابيس واجهة RS232 معايير مستوى الإشارة القياسية. تستمد الوحدة نفسها الطاقة من ناقل النظام عبر مزود الطاقة CX1100، لكن موصلات D-sub لا توفر جهات اتصال طاقة للأجهزة الطرفية الخارجية.

ما هو أقصى طول كابل تدعمه منافذ RS232 هذه؟

وفقًا لمعيار RS232 ومواصفات Beckhoff الصناعية، يجب ألا يتجاوز طول الكابل 15 مترًا لضمان سلامة البيانات عند معدلات باود عالية. للمسافات الأكبر، يُنصح باستخدام محول من تسلسلي إلى الألياف الضوئية أو من تسلسلي إلى إيثرنت.

دليل الهندسة والتركيب

• سلامة واجهة الناقل: قبل توصيل CX1020-N040 بوحدة المعالجة المركزية CX1020 أو وحدة مجاورة، تأكد من خلو الموصلات الداخلية على نمط PC104 من الغبار والحطام. يجب تثبيت الوحدات معًا بإحكام حتى يتم تفعيل آلية القفل لضمان مسار مستمر للطاقة والبيانات عبر ناقل النظام.

• منع التعارض: تحقق من أن تكوين نظامك لا يتضمن وحدات N031 أو N041. تشترك هذه الوحدات في موارد العنوان الداخلية؛ محاولة دمجها ستؤدي إلى فشل تهيئة الأجهزة أثناء تسلسل التمهيد.

• متطلبات التظليل: في البيئات ذات التداخل الكهرومغناطيسي العالي (EMI)، استخدم فقط كابلات D-sub المحمية عالية الجودة. يجب توصيل الغلاف المعدني لموصل D-sub بدرع الكابل لتوفير مسار تفريغ للضوضاء، مما يمنع تلف البيانات على خطوط COM3/COM4.
