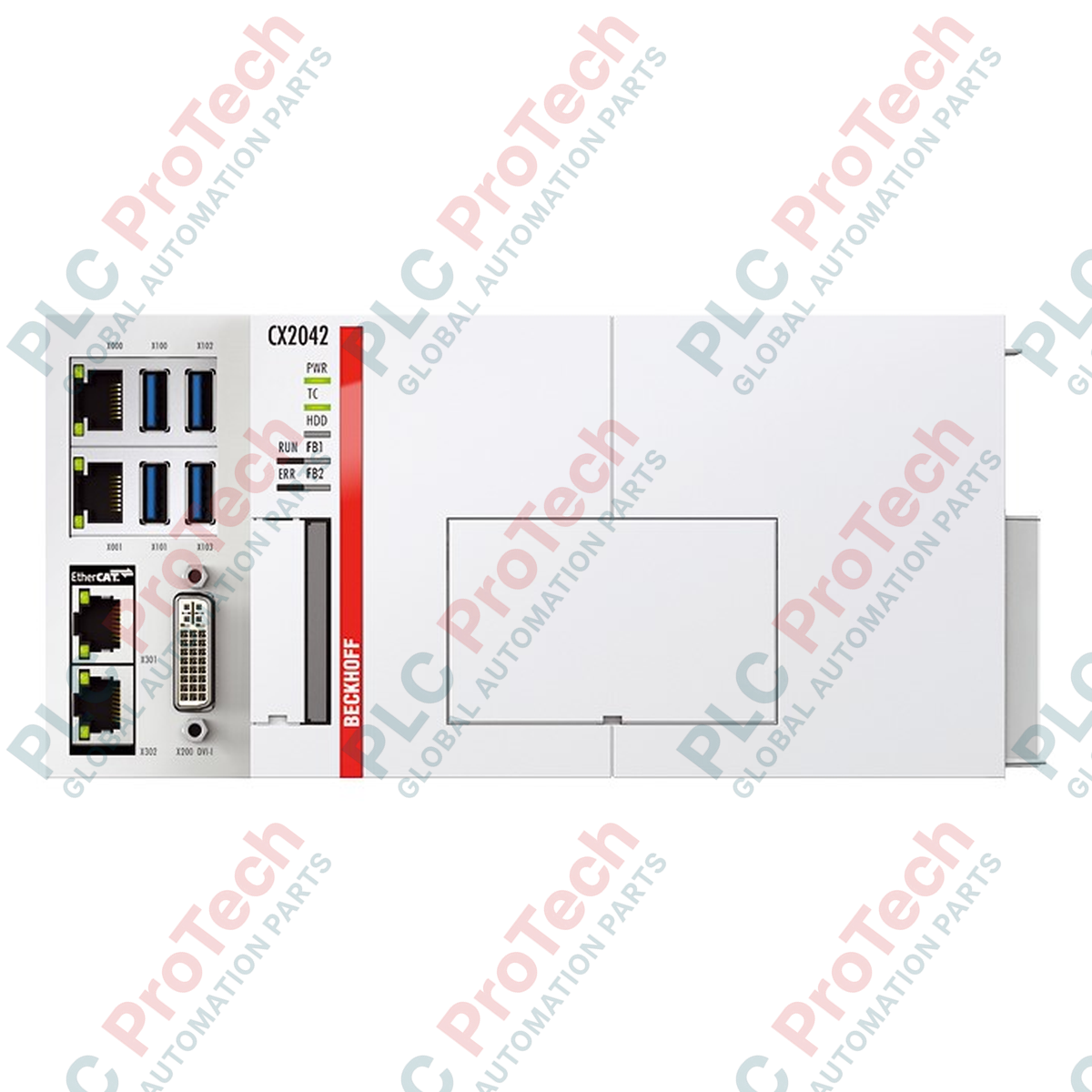

CX2042-N031 بيكهوف وحدة معالج مركزي أساسية بواجهة RS485

نظرة عامة على المنتج

إن  CX2042-N031 (CX2042N031) هو وحدة معالج مركزية أساسية عالية الأداء مصممة لسلسلة أجهزة CX2000، وقد صُممت للتعامل مع مهام التحكم الصناعي المعقدة التي تتطلب معالجة عالية السرعة. وبفضل تزويدها بمعالج Intel Xeon® D، تم تحسين هذه الوحدة لتطبيقات المعالجة متعددة الأنوية، بما في ذلك الروبوتات المتقدمة، والتصنيع باستخدام الحاسوب CNC، وأتمتة المصانع واسعة النطاق. وفي البيئات الحرجة، مثل مصافي النفط، ومراكز توزيع الطاقة، ومراكز الخدمات اللوجستية المؤتمتة، تعمل CX2042-N031 كوحدة تحكم قوية تقلل أزمنة الدورات وتعزز موثوقية النظام. ويتميز هذا التكوين المحدد بواجهة RS485 مدمجة ومهيأة مسبقًا كنقطة نهاية للشبكة، لضمان اتصال تسلسلي سلس مع الأجهزة الميدانية مع الحفاظ على سلامة الإشارة عبر الناقل.

التكوين التقني

تستخدم CX2042-N031 بنية تحكم معيارية قائمة على الحاسوب، ما يتيح التوسعة المرنة عبر الناقل الداخلي عالي السرعة. وتُعد الواجهة التسلسلية المدمجة "N031" خيارًا مُثبتًا في المصنع، وتستخدم مقبس D-sub قياسيًا ذي 9 سنون. وعلى خلاف التكوينات العامة، تُضبط هذه الوحدة تحديدًا كنقطة  نهاية، ما يعني أن  المقاومة الطرفية الداخلية قيد التشغيل وأن  الصدى متوقف. ويسهّل هذا الإعداد على مستوى الأجهزة تركيب الشبكة من خلال توفير مطابقة الممانعة اللازمة لناقل RS485 دون الحاجة إلى مقاومات خارجية. وتدعم وحدة المعالجة بيئات التشغيل عالية الأداء TwinCAT 3، ما يتيح تحكمًا حتميًا في الوقت الفعلي وتكاملًا عميقًا مع أنظمة أطراف EtherCAT.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل يعني إعداد "المقاومة الطرفية قيد التشغيل" أنني لا أحتاج إلى مقاومات خارجية؟

صحيح. نظرًا إلى تهيئة هذه الوحدة كنقطة نهاية، فإن مقاومة الإنهاء البالغة 120 أوم مفعّلة داخليًا. ويجب وضع هذه الوحدة عند البداية أو النهاية الفعلية لقطاع RS485 لمنع انعكاسات الإشارة.

هل يمكنني تغيير إعداد "دون صدى" في البرنامج؟

يُدار تكوين "دون صدى" على مستوى الأجهزة/البرنامج الثابت في وحدة N031. ويضمن ذلك عدم استقبال وحدة المعالجة للبيانات التي أرسلتها بنفسها، ما يبسّط منطق برنامج تشغيل الاتصال ويقلل الحمل على المعالجة في حزمة الاتصال التسلسلي.

ما وحدة إمداد الطاقة المطلوبة لـ CX2042-N031؟

تتطلب سلسلة CX2042 عادةً وحدة إمداد طاقة من سلسلة CX2100. ونظرًا إلى استخدام معالج Xeon عالي الأداء، تأكد من أن وحدة إمداد الطاقة المستخدمة، مثل CX2100-0014، توفر تيارًا كافيًا لكل من وحدة المعالجة وأي أطراف إدخال/إخراج متصلة.

دليل الهندسة والتركيب

• منطق إنهاء الناقل: نظرًا إلى تفعيل الإنهاء الداخلي في CX2042-N031، يجب وضعها عند أحد الطرفين الأقصيين لسلسلة RS485 المتتابعة. وإذا وُضعت هذه الوحدة في منتصف شبكة متعددة النقاط، فستتسبب في تدهور الإشارة. تحقق دائمًا من التخطيط الفعلي للشبكة قبل بدء التشغيل.

• إدارة البيئة الحرارية: نظرًا إلى كثافة الطاقة العالية لمعالج Xeon، تستخدم هذه الوحدة تبريدًا نشطًا. تأكد من عدم انسداد فتحات دخول الهواء وخروجه. وفي خزائن التحكم المغلقة، تحقق من أن الحمل الحراري الإجمالي لا يتجاوز قدرة الخزانة على التبريد، لمنع دخول وحدة المعالجة في وضع الحماية الحرارية.

• التأريض والحماية للاتصال التسلسلي: لمنع تلف البيانات الناتج عن التداخل الكهرومغناطيسي (EMI)، استخدم كابلات زوجية ملتوية ومحمية (STP) لتوصيل RS485. وصّل درع الكابل بالهيكل المعدني لموصل D-sub لضمان مسار منخفض الممانعة إلى الأرضي الوظيفي لنظام CX2042.
