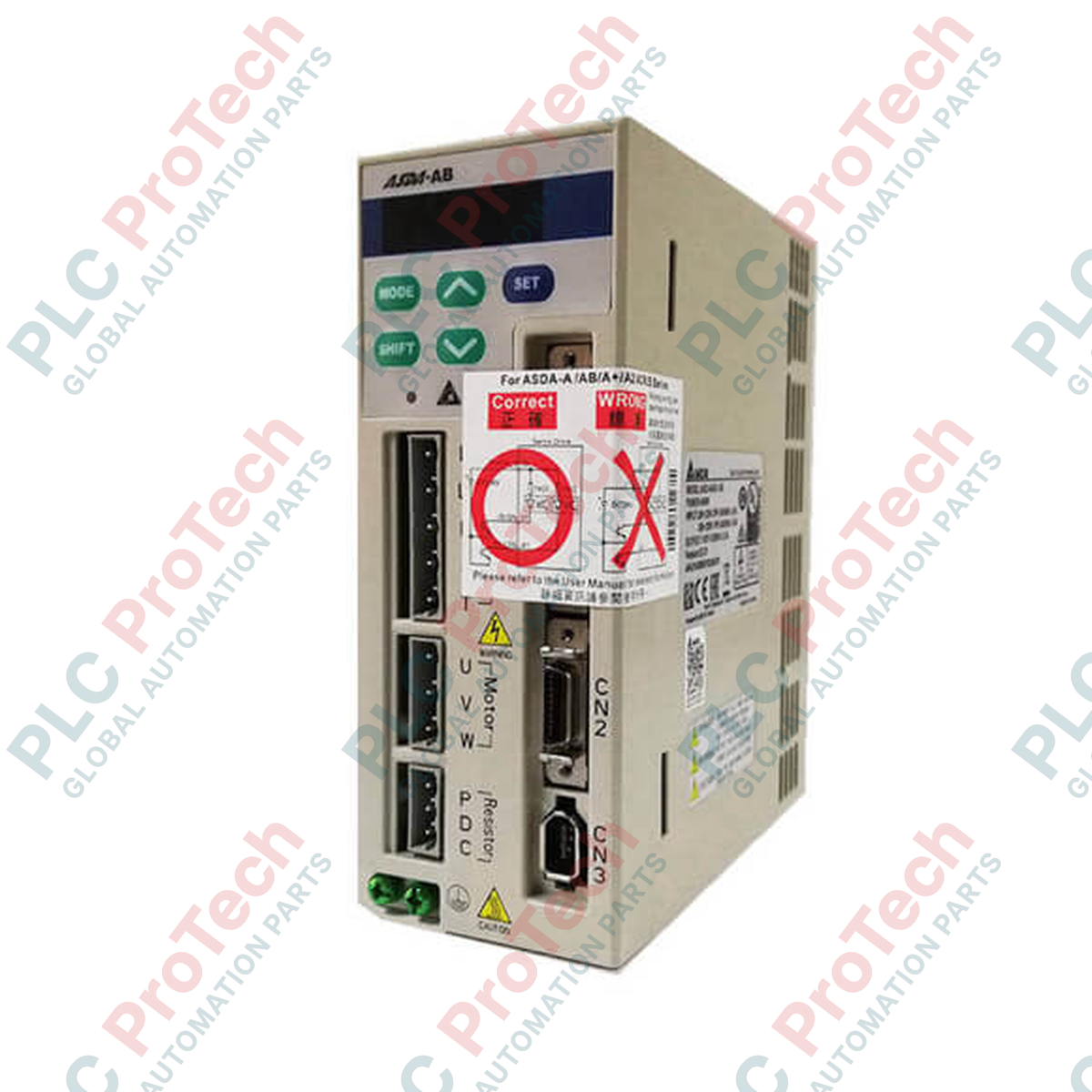

مشغل سيرفو AC بقدرة 100W من سلسلة ASDA-A، DELTA ASD-A0121-AB

نظرة عامة على وحدة التحكم في الحركة عالية الدقة

إن  ASD-A0121-AB (ASD-A0121-AB) هي وحدة قيادة مؤازرة رقمية مدمجة للتيار المتردد، صممتها Delta كجزء من منصة سلسلة ASDA-A المعروفة. وبقدرة خرج تبلغ 100 W، يستخدم هذا المضخم عالي الأداء التحكم بتضمين عرض النبضة بمتجه الفضاء (SVPWM) لإدارة ديناميكيات المحرك الأساسية بكفاءة طاقة استثنائية وتموج تيار ضئيل. وقد جرى تحسينه لمهام تحديد الموضع منخفضة القصور الذاتي وعالية التردد—مثل لحام الأسلاك في أشباه الموصلات، وأنظمة سحب العينات الطبية الصغيرة، وأذرع الالتقاط والوضع المختبرية الآلية، وتجميع الإلكترونيات بدقة—حيث يعمل  ASD-A0121-AB على تثبيت توقيت المحور وتقليل فترات توقف الآلات غير المجدولة بشكل كبير من خلال منطق تتبع متقدم وفرملة ديناميكية مدمجة. وتدعم واجهة الأوامر ثنائية الوضع انتقالات سلسة بين تدفقات الإشارات الخارجية الآنية ومعلمات التشغيل المخزنة داخليًا.

بنية التحكم في الأجهزة ومعالجة الأوامر

صُممت طبقة المعالجة الداخلية لمضخم ASDA-A بقدرة 100 W لتنفيذ عمليات تحديد الموضع متعددة البروتوكولات بسرعة استجابة عالية:

• التحكم في الدائرة الرئيسية بتضمين عرض النبضة بمتجه الفضاء (SVPWM): يُحسّن الاستفادة من جهد ناقل التيار المستمر ويقلل الضوضاء الصوتية للمحرك والتولد الحراري التوافقي من خلال استراتيجيات تبديل متخصصة بمتجه الفضاء.

• مرشحان للتنعيم: يستخدم مزيجًا قابلًا للضبط من مرشحات التمرير المنخفض ومرشحات P لتدوير الانتقالات الحادة في الأوامر الرقمية، مما يحمي علب التروس الميكانيكية من صدمات العزم السريعة.

• فك ترميز التغذية الراجعة عالية الدقة: يتصل مباشرة بمشفّرات بصرية بدقة 2500 ppr، ويضاعف التغذية الراجعة داخليًا للحفاظ على دقة مستقرة للحلقة المغلقة تبلغ 10000 ppr.

• فرامل ديناميكية مدمجة: مزود بدائرة فرملة ديناميكية داخلية نشطة تقوم تلقائيًا بقصر ملفات المحرك عبر مقاومات القدرة أثناء التوقفات الطارئة، مما يوقف المحور فورًا وبطريقة مضبوطة.

المعلمات الهندسية الأساسية

يحدد جدول المعلمات التفصيلي التالي القيود الكهربائية والميكانيكية وقيود الإشارة التي جرى التحقق منها لدمجها في لوحات الأتمتة:

قاعدة المعرفة التقنية والاستفسارات الشائعة

ما حدود تردد التتبع المحددة بين خطوط إشارة مشغل الخط والمجمع المفتوح؟

تعمل واجهة الأوامر الرقمية على تغيير الأداء تلقائيًا وفقًا لمشغل الأجهزة المستخدم. وتدعم مداخل مشغل الخط عالية السرعة ترددات تفاضلية تصل إلى 500 Kpps، كما توفر رفضًا أفضل للضوضاء ذات النمط المشترك عبر مسافات الكابلات الطويلة. أما خطوط المجمع المفتوح القياسية بجهد 24 VDC، فتقتصر على حد أقصى يبلغ 200 Kpps بسبب بطء أزمنة هبوط الترانزستور وتشوه الإشارة السعوي عبر المسافات الممتدة.

كيف يوازن وضعا الضبط التلقائي واليدوي المدمجان قصور الآلة الذاتي؟

يحسب وضع الضبط التلقائي الآني باستمرار نسبة قصور الحمل إلى قصور المحرك من خلال أخذ عينات من أشكال موجات خطأ السرعة أثناء التشغيل، ويحدّث تلقائيًا كسب حلقة الموضع ($K_{pp}$) وكسب حلقة السرعة ($K_{vp}$). وبالنسبة إلى ترتيبات الوصلات الميكانيكية المرنة أو غير الخطية بدرجة كبيرة، يمكن للمهندسين التبديل إلى الوضع اليدوي لضبط متغيرات القصور ذاتيًا وتعديل ترددات مرشح الحز لتخميد نقاط الرنين الهيكلي المستهدفة.

هل يؤثر تصميم التبريد بلا مروحة في اتجاه اللوحة أو تخطيطات كثافة المكونات؟

نعم. نظرًا إلى أن وحدة القيادة بقدرة 100 W تعتمد بالكامل على تدوير الهواء الطبيعي بدلًا من المراوح الميكانيكية القسرية، فإنها تولد نمطًا فريدًا للحمل الحراري. ولا يمكن رص وحدات القيادة بإحكام بمحاذاة العناصر عالية الحرارة من دون توفير فجوات هوائية مخصصة، كما يجب توجيه المضخم إلى أعلى مباشرة للسماح للهواء الساخن بالخروج طبيعيًا عبر فتحات هيكل الوحدة.

إرشادات التشغيل الميداني والسلامة

• مسافات الخلوص لتركيب وحدة بلا مروحة: ركّب هيكل وحدة القيادة في وضع رأسي تمامًا على لوحة فرعية معدنية مستوية وغير قابلة للاحتراق. وبما أن هذا الطراز يستخدم تدوير الهواء الطبيعي لإدارة الحرارة، حافظ على منطقة خلوص أمان مفتوحة لا تقل عن 40 mm على كلا الجانبين و100 mm أعلى وأسفل هيكل الوحدة. راقب درجة حرارة الهواء المحيط داخل الخزانة للتأكد من بقائها ضمن معلمات المصنع.

• حماية الدخل التناظري ومحاذاة الممانعة: عند إرسال أوامر السرعة أو العزم عبر واجهة 0 إلى +/- 10 VDC، مرّر خطوط الأوامر عبر كابلات أجهزة محمية ومجدولة باستمرار. صِل الغلاف المجدول بالأرضي حصريًا عند قضيب تأريض هيكل وحدة القيادة. أبقِ هذه الخطوط منخفضة الجهد منفصلة تمامًا عن أسلاك المحرك عالية التردد لحماية مصفوفة ممانعة الدخل البالغة 10K Ohm من تشوهات ضوضاء التداخل الكهرومغناطيسي عالية التردد.

• بروتوكول تأريض خطوط المشفّر: استخدم كابلات محمية ومجدولة مخصصة لحلقة مشفّر التغذية الراجعة. وتأكد من أن الوصلة العائدة إلى منفذ CN2 في وحدة القيادة تستخدم اتصالًا متينًا منخفض الممانعة عند غلاف الموصل. لا تمرر كابلات إشارة المشفّر مطلقًا عبر مجاري الأسلاك نفسها المستخدمة لخطوط التيار المتردد الرئيسية أو مخارج قدرة VFD، إذ يمكن للتداخل المتبادل عالي الجهد أن يخفض عدد النبضات ويطلق أعطال فورية في اتصال المشفّر.
