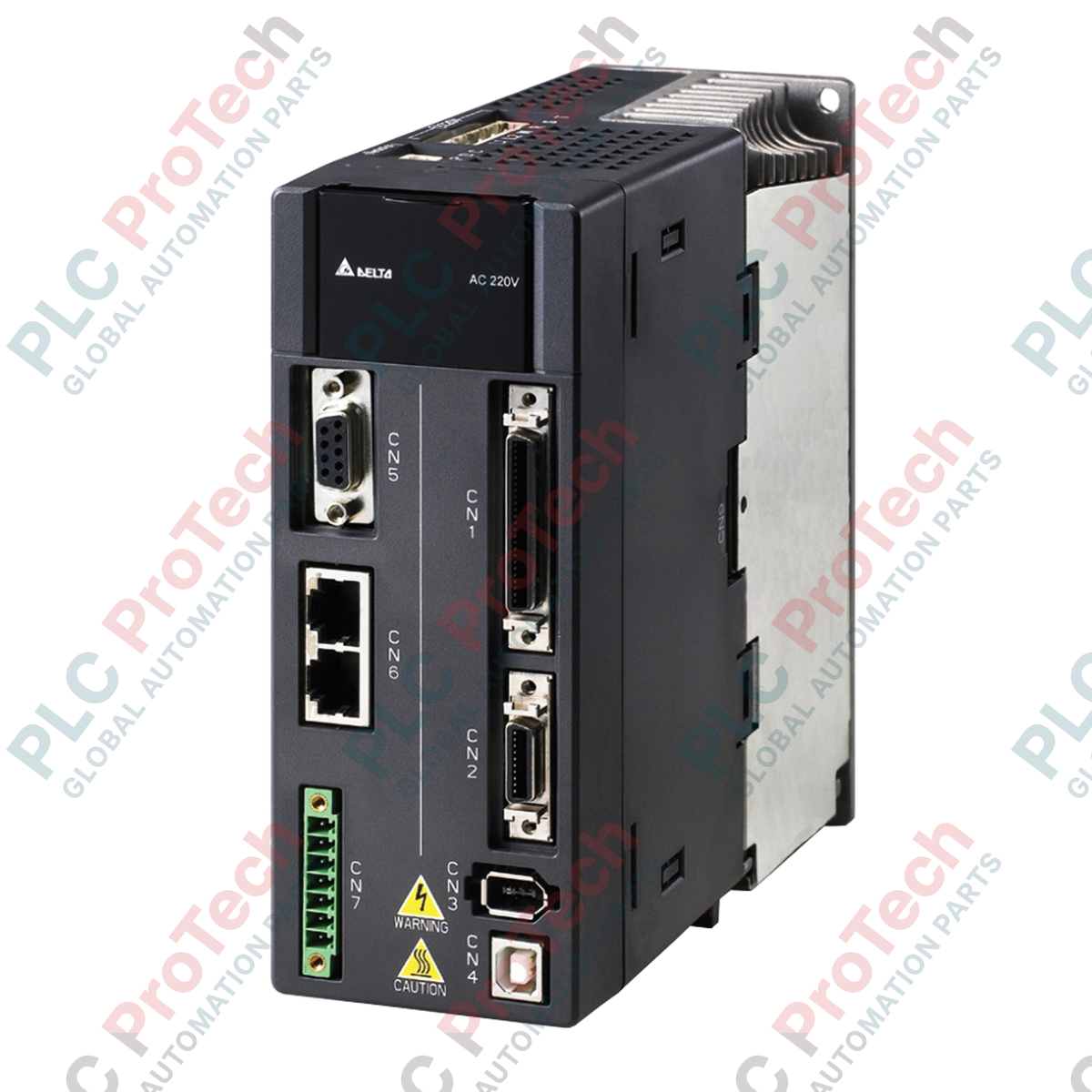

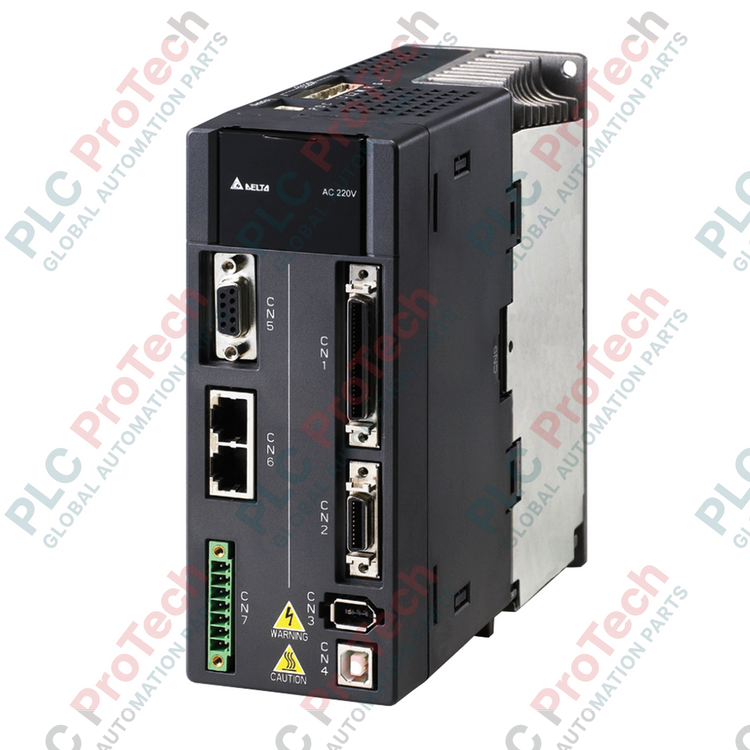

مشغل سيرفو عالي الدقة بقدرة 1.0kW من سلسلة ASDA-A2، DELTA ASDA21021M

نظرة عامة على هندسة الحركة عالية الدقة

إن وحدة ASDA21021M (ASDA21021M) هي مشغل سيرفو ذكي عالي الأداء يعمل بالتيار المتردد، وقد صُممت ضمن منصة نظام ASDA-A2 الرائدة من Delta. وبقدرة خرج مقدرة تبلغ 1.0 كيلوواط، ومُحسّنة للعمل مع بنية تحتية أحادية الطور بجهد 220 فولت تيار متردد، يوفّر هذا المضخم الرقمي الصناعي استجابة ترددية استثنائية تبلغ 1 كيلو هرتز لتنفيذ المسارات في الوقت الفعلي. وفي بيئات الأتمتة عالية المتطلبات، بما في ذلك منصات الفحص البصري عالية السرعة، وخلايا التغليف متعددة المحاور للالتقاط والوضع، وآلات ربط أسلاك أشباه الموصلات، وأنظمة التغذية الدقيقة للمواد، يضمن ASDA21021M تزامنًا على مستوى الميكروثانية ويقلل من فترات توقف المعدات غير المتوقعة بفضل مرشحات الاهتزاز المدمجة، والتحديب الإلكتروني، وحلقات العتاد السريعة للالتقاط والمقارنة. وتتيح بنيته ثنائية الحلقة دقة تتبع مطلقة من خلال التخلص من الخلوص الميكانيكي داخليًا.

ميزات التحكم المتكامل في الحركة

صُممت البنية الرقمية الداخلية لهذا المضخم ASDA-A2 بقدرة 1.0 كيلوواط خصيصًا لإدارة مسارات الحركة المعقدة منخفضة زمن الاستجابة مباشرة على مستوى المشغل:

• وضع سجل الموضع المتقدم (PR): يحتوي على سجلات داخلية مرنة تتيح للمهندسين برمجة نقاط موضع متعددة، وإجراءات العودة إلى نقطة الأصل، ومسارات سرعة متتابعة مباشرة في البرنامج الثابت للمشغل، مما يلغي الحاجة إلى وحدة حركة خارجية مرتفعة التكلفة.

• الالتقاط والمقارنة عاليَا السرعة: يستخدم حلقات تثبيت موضع مدفوعة بالعتاد لتثبيت إحداثيات المحور خلال ميكروثوانٍ عند ورود إشارة من مستشعر خارجي، مما يوفر علامات فحص وتسجيل حتمية.

• بنية الحلقة المغلقة الكاملة: تتضمن واجهة مخصصة لوحدة ترميز ثانوية أو مقياس خطي لقراءة الموضع الميكانيكي مباشرة من العربة، مع التعويض المستمر عن التمدد الحراري أو انحراف اللولب الكروي أو تآكل التروس.

• كبت الاهتزاز ثنائي الشق: يستخدم خوارزميات متقدمة للترشيح التلقائي من نوع الشق، تحلل تموجات العزم الميكانيكي وتطبق تعويضًا دقيقًا للطور لتحييد الرنين عالي التردد عبر الهيكل الإنشائي.

المعلمات الهندسية المهمة

يوضح ملخص المواصفات التالي الحدود الميكانيكية والكهربائية وحدود الأداء التي تم التحقق منها لتخطيط تهيئة النظام:

قاعدة المعرفة التقنية والاستفسارات الشائعة

ما فائدة التكامل التي يوفرها لاحقة الطراز من النوع M تحديدًا؟

يشير تصنيف النوع "M" إلى أن المشغل مزود بحافلات اتصال رقمية متخصصة، مثل CANopen أو واجهات ناقل المجال عالية السرعة، إلى جانب صفائف ذاكرة داخلية موسعة لتعريف مسارات تحديد الموضع PR. وتتيح هذه التهيئة تجميع محاور متعددة على الشبكة بسلاسة، مع الاحتفاظ بتعيينات وحدات الماكرو التقليدية لواجهات الإدخال/الإخراج المنفصلة عالية الكثافة.

كيف تؤثر دقة وحدة الترميز البالغة 20 بت في دوران المحرك منخفض السرعة؟

من خلال فك ترميز 1,280,000 نقطة زاوية متميزة لكل دورة ميكانيكية واحدة، توفر دقة التغذية الراجعة البالغة 20 بت لمعالج الإشارة الرقمية الداخلي بيانات تغذية راجعة دقيقة للغاية عن السرعة. وتلغي هذه الدقة تموج السرعة عند قيم عدد الدورات في الدقيقة القريبة من الصفر، مما يوفر عزمًا ثابتًا وتثبيتًا صلبًا للموضع يمنع تذبذب المحور في تجهيزات الآلات ذات الاحتكاك العالي.

هل يستطيع هذا المشغل أحادي الطور التعامل مع أحمال التجاوز الثقيلة للمحاور الرأسية؟

نعم، فمكثفات ناقل التيار المستمر الداخلية مصنفة للتعامل بكفاءة مع تموجات النبض أحادية الطور عند خرج قدرته 1.0 كيلوواط. ومع ذلك، أثناء عمليات التباطؤ ذات القصور الذاتي العالي أو دورات التثبيت الرأسي المستمرة تحت تأثير الجاذبية، تُعاد طاقة تجديدية كبيرة إلى المشغل. وفي هذه التجهيزات، يجب توصيل مقاومة كبح طاقة خارجية بالحجم المناسب لتجنب أعطال الجهد الزائد في الناقل.

إرشادات التشغيل الميداني والسلامة

• هوامش الأمان للخلوص الحراري: ثبّت مضخم السيرفو في وضع رأسي تمامًا على لوحة فرعية معدنية مسطحة وغير قابلة للاشتعال للحفاظ على الحمل الحراري الهوائي المناسب عبر الهيكل. حافظ على خلوص مفتوح لا يقل عن 50 مم أعلى مبيت المشغل وأسفله، و20 مم على كلا الجانبين. راقب درجة حرارة الهواء المحيط داخل اللوحة للتأكد من عدم تجاوزها حد التشغيل البالغ 55 درجة مئوية.

• فصل بيانات التغذية الراجعة عن كابلات الجهد العالي: مرّر جميع أسلاك إشارات وحدة الترميز ذات الجهد المنخفض 20 بت، وخطوط المقياس الخطي ثنائي الحلقة، وكابلات الاتصال، عبر كابلات محمية مجدولة مزدوجة عالية الجودة. أبقِ هذه الخطوط منفصلة عن خطوط مصدر التيار المتردد عالي الجهد ومسارات خرج المحرك PWM عالية التردد بمسافة لا تقل عن 200 مم داخل حوامل توصيل الأسلاك في اللوحة، لحماية نقل البيانات من تشويه التداخل الكهرومغناطيسي.

• تأريض لوحة التحكم بنقطة نجمية: صِل طرف التأريض الأساسي للمشغل مباشرةً بقضيب ناقل التأريض النحاسي الرئيسي في الحاوية باستخدام موصل سميك منخفض الممانعة. تجنب تمرير أسلاك التأريض من هيكل آلة عبر هيكل آخر؛ إذ إن تخطيط التأريض النجمي المباشر بنقطة واحدة إلزامي لاحتواء تيارات التسرب عالية التردد ذات النمط المشترك الناتجة عن تبديل IGBT السريع.
