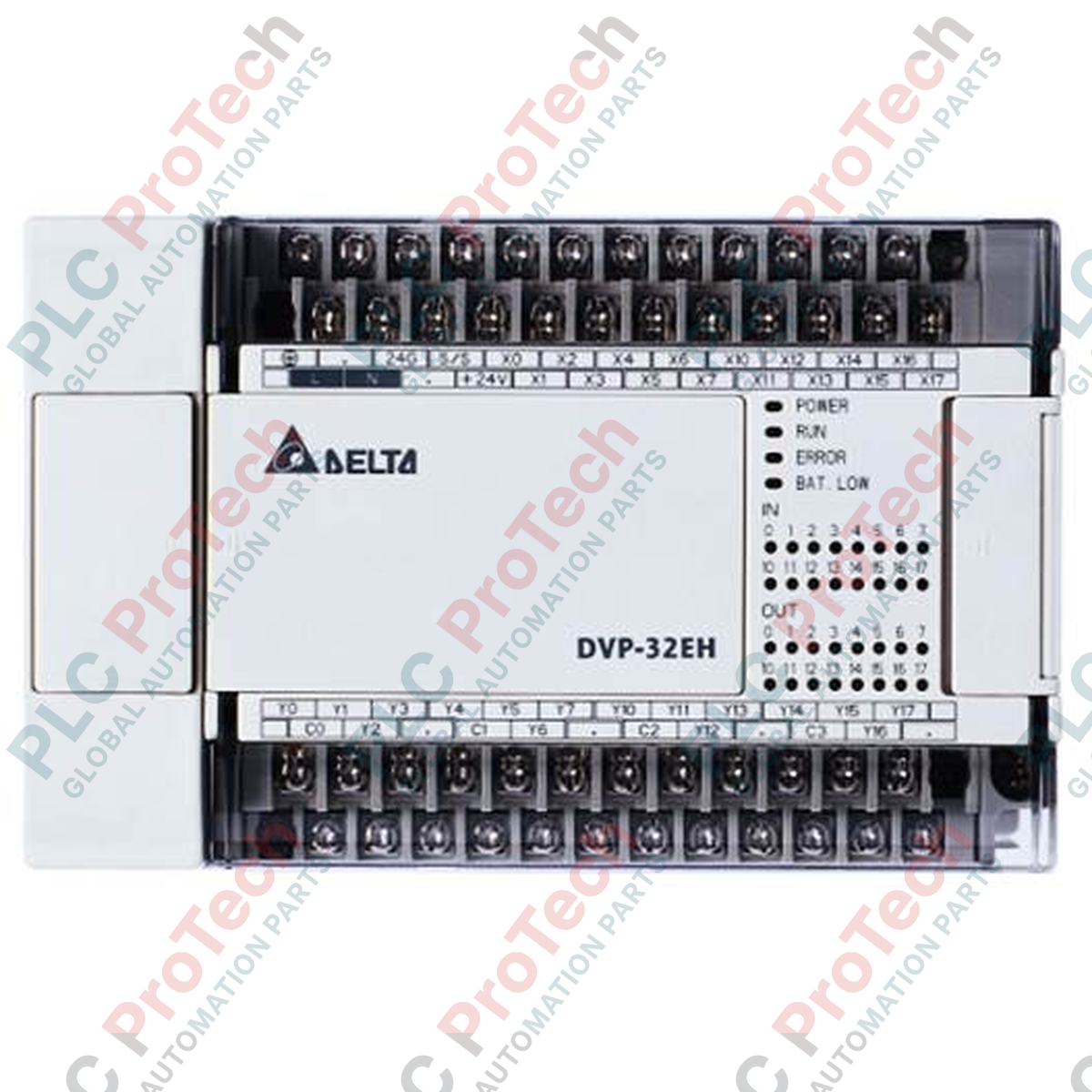

دلتا DVP32EH00R3-L PLC مرحل متقدم من سلسلة DVP-EH3

نظرة عامة على تحسين الأداء العالي للعملية

وحدة المعالجة الرئيسية عالية الكثافة والمتقدمة DVP32EH00R3-L (DVP32EH00R3-L) مصممة ضمن عائلة وحدات التحكم المنطقية القابلة للبرمجة من الجيل الأول DVP-EH3 من دلتا. مُحسنة لتنسيق الآلات متعددة المحاور عالية السرعة وتركيبات الأتمتة الثقيلة بالأجهزة، تحتوي وحدة التحكم ذات 32 نقطة هذه على محرك معالجة ثنائي النواة عالي النطاق الترددي لتنفيذ العمليات الحسابية والمنطقية المعقدة مع أقل زمن مسح ممكن. في بيئات المصانع الصعبة مثل خطوط معالجة الأغذية الآلية، وأنظمة الفرز عالية السرعة، ومصفوفات الجرعات الكيميائية، ووحدات التكييف المركزية، تحافظ DVP32EH00R3-L على تكرار العملية بدقة مطلقة وتقلل من توقف المنشأة غير المتوقع من خلال سجلات التموضع المدفوعة بالأجهزة وحواجز العزل الكهرومغناطيسي القوية. يشير امتداد الأجهزة المدمج "-L" إلى تكوينات شبكات الحافلات الميدانية المتخصصة، مما يضمن تكاملًا سلسًا في هياكل التحكم الموزعة.

مدخلات ومخرجات عالية السرعة وبنية الأجهزة

التصميم الإلكتروني الداخلي لمعالج EH3 ذو 32 نقطة هذا مخصص خصيصًا للتنفيذ الرقمي المتزامن والتقاط النبضات عالية التردد:

• تكوين متماثل لمداخل ومخارج منفصلة: مزود بـ 32 قناة فعلية على اللوحة، مقسمة بالتساوي إلى 16 مدخل رقمي (24 فولت تيار مستمر) و16 كتلة تنفيذ مرحلات ميكانيكية قوية.

• عد عالي السرعة متعدد القنوات: يحتوي على عدادات أجهزة متخصصة قادرة على استقبال ترددات إدخال تصل إلى 200 كيلوهرتز، مما يسمح بتتبع دقيق لمشفرات دوارة متزايدة الدقة.

• جهات اتصال مرحلات عالية السعة: تتميز بمخارج مرحلات كهرومغناطيسية قوية قادرة على تبديل تيارات الأحمال المتناوبة والمستمرة مباشرة، مما يلغي الحاجة إلى مرحلات وسيطة على ملفات القواطع القياسية.

• نواة منطقية ثنائية النواة متقدمة: تستخدم بنية معالج ثنائي حيث يركز نواة واحدة بالكامل على الحركة عالية السرعة، والعد، وحلقات الاتصال، بينما يتولى النواة الثانية معالجة كتلة البرمجة الرئيسية بالتتابع.

المعاملات الهندسية الحرجة

تفصل مصفوفة معلمات الأداء التالية الحدود الميكانيكية والكهربائية والبيئية التي تم التحقق منها لهندسة نظام المعدات:

قاعدة المعرفة الفنية والاستفسارات الشائعة

ما هي حدود التبديل الكهربائي وعمر الخدمة لمخرجات المرحل الفيزيائية؟

المرحلات الكهرومغناطيسية المدمجة مصنفة لتحمل جهد أقصى يبلغ 250 فولت تيار متردد أو 30 فولت تيار مستمر، مع تصنيف تيار مستمر ذروة يبلغ 2.0 أمبير لكل مسار طرف مشترك. تحت الأحمال المقاومة الكاملة، توفر التلامسات عمرًا ميكانيكيًا يبلغ حوالي 5,000,000 عملية تبديل. عند تشغيل الأحمال الحثية (مثل ملفات القواطع الثقيلة أو الصمامات الهيدروليكية)، يجب على المهندسين توصيل شبكة RC مخمدة خارجية عبر الأحمال التيار المتردد، أو دايود حر حر عبر الأحمال التيار المستمر، للقضاء على القوس الكهربائي ومنع لحام التلامسات المبكر.

كيف يعزز نموذج "-L" الاتصال مقارنة بأساسات EH3 القياسية؟

تشير التسمية "-L" إلى أن وحدة المعالج مجهزة من المصنع بأجهزة اتصال متقدمة أو تكوينات بروتوكول. مع الحفاظ على واجهات RS-232 وRS-485 المستقلة القياسية، يقوم هذا الطراز بتحسين توجيه الناقل الداخلي لتبادل البيانات بكثافة عالية واستطلاع بمعدل نقل بيانات مرتفع، مما يجعله مثالياً للشبكات الموزعة التي تربط بين عدة محركات تردد متغير أو واجهات الإنسان والآلة (HMIs).

هل يمكن استخدام نموذج مخرج المرحل هذا لتوليد تيارات نبضية للتحكم في المحرك؟

لا. لأن جهات اتصال المرحل الميكانيكية لها سرعة استجابة أبطأ وارتداد مادي في الاتصال (عادةً ما يتطلب من 10 إلى 15 مللي ثانية لكل انتقال)، لا يمكنها توليد تيارات نبضية عالية التردد بالكيلوهرتز اللازمة لتشغيل مضخمات محركات التيار المتردد أو محركات الخطوة. لتطبيقات الحركة التي تتطلب تحكمًا في تحديد المواقع بواسطة تيارات نبضية، يجب استخدام نموذج بمخرج ترانزستور (مثل DVP48EH00T3).

توجيهات التشغيل الميداني والسلامة

• بروتوكولات حماية الإشارات عالية السرعة: لحماية عدادات الأجهزة المدخلة بتردد 200 كيلوهرتز من التداخل الكهرومغناطيسي (EMI)، قم بتمرير جميع خطوط المشفرات وأجهزة الاستشعار عبر كابلات أدوات ملتوية ومظللة مستمرة. قم بتأريض جديلة النحاس بإحكام في نقطة واحدة داخل الحاوية. حافظ على فصل هذه الخطوط منخفضة الجهد عن كابلات التيار المتردد عالية التيار أو خطوط طاقة محركات VFD بمسافة لا تقل عن 150 مم داخل قنوات الأسلاك في اللوحة.

• مسافات التهوية الحرارية على سكة DIN: قم بتركيب هيكل المعالج أفقيًا على سكة DIN متينة بعرض 35 مم داخل خزانة التحكم. للحفاظ على تبديد حراري طبيعي فعال عبر لفائف المرحلات الداخلية والدوائر المعالجة، حافظ على منطقة أمان صلبة بارتفاع لا يقل عن 50 مم فوق وتحت غلاف وحدة التحكم المنطقية القابلة للبرمجة. تحقق من أن هواء الخزانة الداخلي لا يتجاوز درجة حرارة التشغيل القصوى 55 درجة مئوية.

• تصفية وحماية طاقة التيار المتردد الرئيسية: قم بتوصيل خطوط التيار المتردد التشغيلية 100-240 فولت عبر كتلة فيوز أمان بطيء منفصلة. قم بتوصيل نظام التأريض الرئيسي للمرفق مباشرة إلى طرف التأريض المخصص لوحدة التحكم المنطقية القابلة للبرمجة (PLC) باستخدام موصل ثقيل السلك ومنخفض المقاومة لإعادة توجيه الضوضاء ذات الوضع المشترك بأمان بعيدًا عن المكونات الإلكترونية الداخلية.
