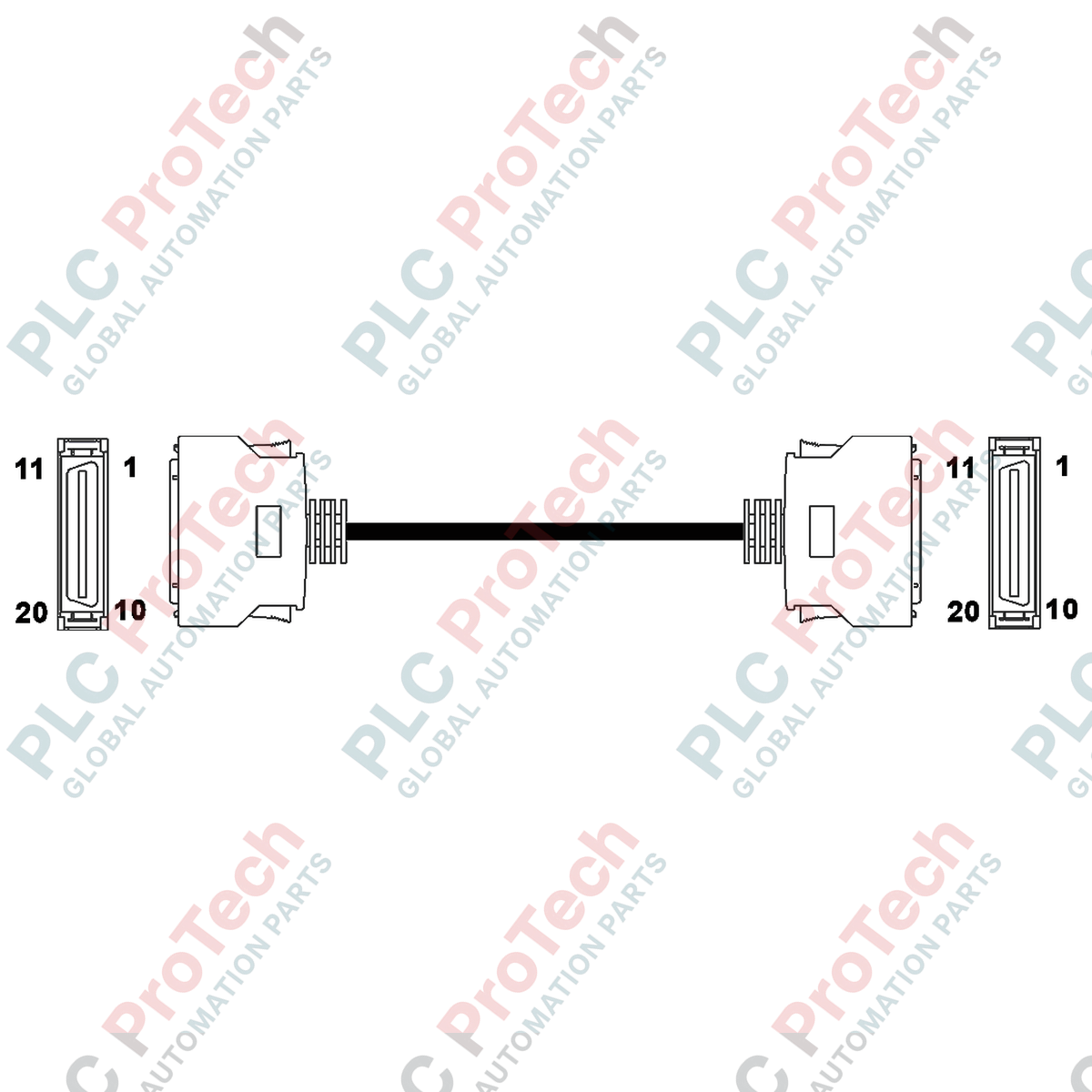

دلتا AHACABD0-5A كابل تمديد للرف بطول 40 مترًا من سلسلة AH500

نظرة عامة على توسيع ناقل البيانات عالي الدقة

يُعد  AHACABD0-5A (AHACABD0-5A) كابل توسيع لنظام موصل عالي الكثافة (HDC) مخصصًا للأعمال الشاقة وعالي الأداء، وقد صممته Delta لمنصة وحدات التحكم المنطقية القابلة للبرمجة AH500 Series الرائدة. ويمتد هذا الرابط المتخصص لنقل البيانات بطول كبير يبلغ 40.0 مترًا، وقد صُمم لربط رف وحدة المعالجة المركزية الرئيسي بلوحات التوسعة الخلفية الثانوية البعيدة ضمن مخططات الأتمتة الموزعة. وفي البيئات الصناعية الصعبة—مثل مستودعات الخدمات اللوجستية متعددة الطوابق، وخطوط تجميع السيارات المؤتمتة، ومحطات معالجة مياه الصرف الصحي البلدية، ومنشآت تصنيع الأغذية متعددة الطوابق—يضمن  AHACABD0-5A مزامنة ناقل الإدخال/الإخراج في الوقت الفعلي وبصورة حتمية، ويمنع انقطاعات التحكم غير المتوقعة بفضل بنيته الداخلية منخفضة التوهين ودرعه الكهرومغناطيسي المتين. كما تمنع مكونات القفل المدمجة تدهور الإشارة الناتج عن اهتزاز هيكل الآلة.

مجموعة توافق الأجهزة

تمت معايرة كابل HDC ‏AHACABD0-5A للتوصيل مباشرة برفوف القاعدة المحددة لأنظمة Delta AH500، مع دعم تكوينات البنية المركزية واللامركزية المرنة:

• لوحات الإدخال/الإخراج الخلفية الرئيسية: يربط بسلاسة هياكل القاعدة الرئيسية القياسية، بما في ذلك  AHBP04M1-5A ذي الفتحات الأربع، وAHBP06M1-5A ذي الفتحات الست، وAHBP08M1-5A ذي الفتحات الثماني، ووحدات  AHBP12M1-5A  عالية الكثافة ذات الفتحات الاثنتي عشرة.

• تجميعات رفوف التوسعة: يتصل مباشرة بمنافذ التوسعة المخصصة في اللوحتين الخلفيتين للتوسعة  AHBP06E1-5A  ذي الفتحات الست وAHBP08E1-5A  ذي الفتحات الثماني.

• التشابك بين الموصلات عالية الكثافة: مزود بأغلفة ميكانيكية متينة تثبت بإحكام في مقابس توسعة اللوحة الخلفية، وتحافظ على مقاومة تلامس منخفضة عبر جميع قنوات البيانات الداخلية.

معلمات الهندسة الأساسية

يوضح جدول المعلمات التفصيلي التالي الحدود الفيزيائية والكهربائية والبيئية التي تم التحقق منها لتوجيه النظام ودمجه:

قاعدة المعرفة التقنية والاستفسارات الشائعة

كيف يؤثر طول 40 مترًا في زمن فحص اللوحة الخلفية الداخلية للنظام؟

يستخدم ناقل نظام AH500 من Delta مرسلات ومستقبلات للإشارات التفاضلية عالية السرعة تعوض تلقائيًا تأخيرات الانتشار عبر المسافات الممتدة. ورغم أن كابلًا بطول 40 مترًا يضيف تأخرًا طفيفًا في الإرسال الفعلي مقارنة برابط رف قصير طوله متر واحد، فإن الأجهزة الداخلية تدير مزامنة البيانات في الخلفية. وتظل تحديثات إدخال/إخراج العمليات حتمية بدرجة عالية، إلا أنه ينبغي للمهندسين مراعاة حدود الإرسال عند تصميم حلقات السلامة ذات الزمن الحقيقي الصارم أو حلقات العد عالية السرعة على الرف البعيد.

هل يتطلب هذا الكابل عالي الكثافة حقن طاقة خارجيًا على امتداد المسار البالغ 40 مترًا؟

لا، فكابل AHACABD0-5A مخصص بالكامل لناقل بيانات النظام عالي السرعة واتصالات الإشارات ذات مستوى المنطق. ولا ينقل طاقة التشغيل الرئيسية إلى الرف الثانوي. ويجب تزويد لوحة التوسعة الخلفية المستهدفة، مثل AHBP06E1-5A، بوحدة إمداد طاقة محلية مخصصة من سلسلة AH500 لتغذية وحدات الإدخال/الإخراج المحلية ودوائر المنطق.

ما آليات السلامة المحددة التي تمنع ارتخاء الموصل؟

يتميز الكابل بأغطية HDC صناعية مزودة بذراع قفل ميكانيكي مخصص للأعمال الشاقة أو بمثبتات لولبية. وبعد إدخاله في مقبس اللوحة الخلفية المطابق، يجب تعشيق آليات المزلاج المادية بالكامل. ويمنع هذا الارتباط الميكانيكي انفصال نقاط التلامس أو حدوث القوس الكهربائي الدقيق الناتج عن اهتزازات الهيكل المستمرة منخفضة التردد في أرضية المنشأة أو دورات التمدد الحراري داخل الخزانة.

إرشادات التشغيل الميداني والسلامة

• عزل القنوات والفصل عن التداخل الكهرومغناطيسي: نظرًا لأن هذا الكابل الممتد 40 مترًا ينقل إشارات ناقل بيانات متوازية عالية التردد، فمرّره عبر قناة معدنية مؤرضة مخصصة له أو عبر صينية أسلاك منفصلة. احرص على عزل الكابل عن خطوط التيار المتردد عالي الجهد، وكابلات طاقة المحركات، ومسارات خرج محركات التردد المتغير (VFD) بمسافة لا تقل عن 300 مم للقضاء تمامًا على التداخل الكهرومغناطيسي المتبادل وتلف حزم البيانات.

• نصف قطر الانحناء وتخفيف إجهاد الشد: عند سحب الكابل عبر مجاري الأسلاك الإنشائية أو حول زوايا اللوحات، التزم بدقة بإرشادات الحد الأدنى لنصف قطر الانحناء، والذي يبلغ عادةً 10 إلى 15 ضعف القطر الخارجي للكابل. تجنب استخدام قوة شد عالية أثناء التركيب لحماية الموصلات الداخلية متعددة النوى من التمدد. وثبّت مشابك متينة لتخفيف الشد بجوار توصيلات اللوحة الخلفية مباشرةً لعزل أطراف الموصل عن وزن الكابل المتدلي رأسيًا.
