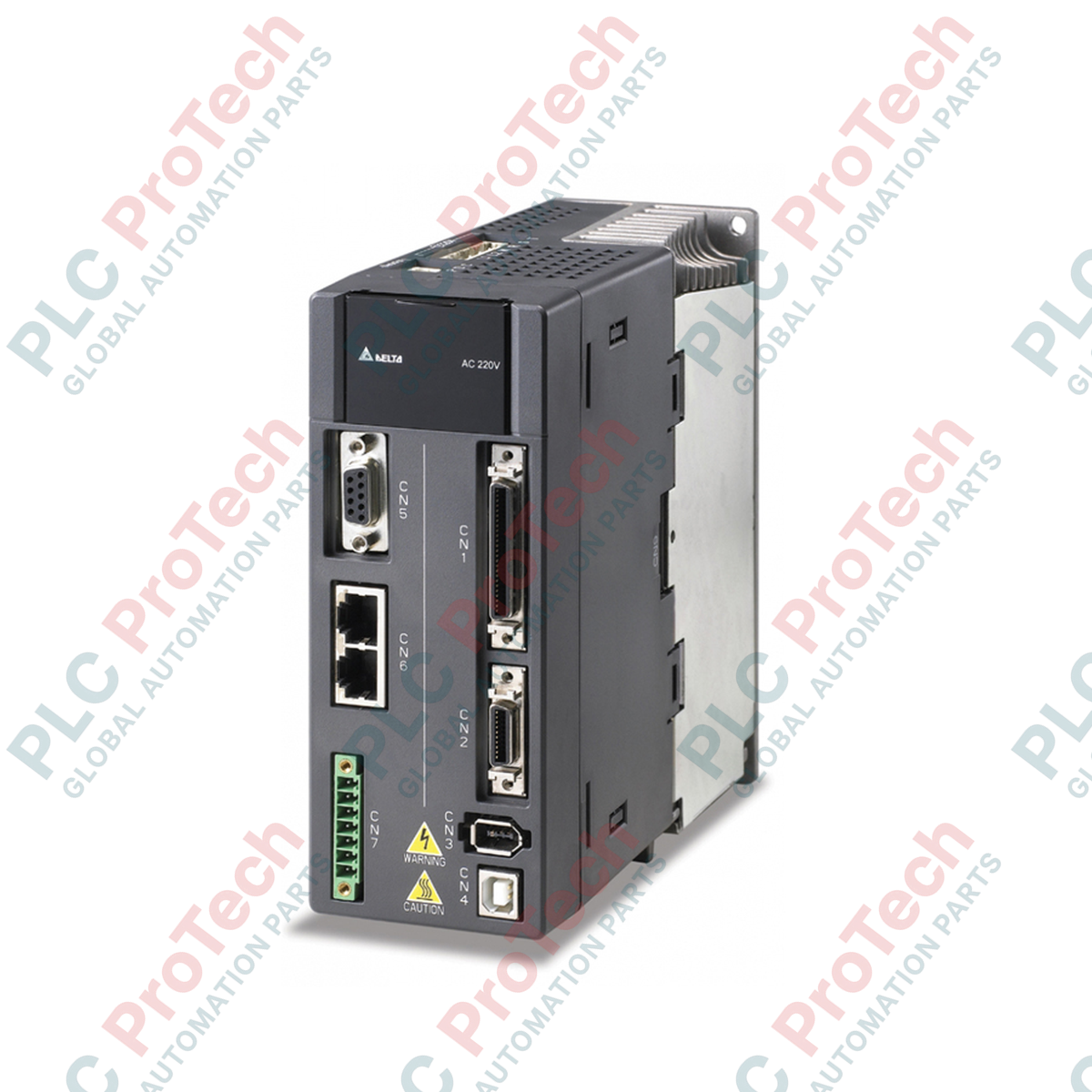

محرك سيرفو تيار متردد Delta ASD-A2-0221-U من سلسلة ASDA-A2

نظرة عامة على أداء التحكم في الحركة

إن  Delta ASD-A2-0221-U (ASD-A2-0221-U) هو محرك مؤازر رقمي للتيار المتردد ذي نطاق ترددي عالٍ، صُمم ضمن سلسلة ASDA-A2 الرائدة عالية الأداء للتحكم في الحركة من Delta. ويُستخدم في الصناعات المؤتمتة التي تتطلب أداءً عالياً—مثل آلات وضع الملصقات عالية السرعة، وأنظمة الالتقاط والوضع لأشباه الموصلات، ومعدات التحليل الطبي، وشبكات تجميع الإلكترونيات—حيث يتحكم هذا المحرك في المحركات المؤازرة المتزامنة ذات المغناطيس الدائم. ومن خلال دمج خوارزميات متقدمة للتحكم في حلقة الموضع مع مزامنة فورية للعتاد، يوفر المحرك استجابات سريعة للحلقة، ويقلل التجاوز الميكانيكي، ويحمي الآليات عالية السرعة من أخطاء تحديد الموضع أثناء التغيرات المفاجئة في الحمل.

طوبولوجيا التحكم وبنية مرحلة القدرة

صُمم متحكم الحركة هذا بقدرة 200 W للدمج مع شبكة أحادية الطور بجهد 220 VAC، ويعمل ضمن تفاوتات الجهد الصناعية القياسية. ويستخدم المحرك تقنية تعديل عرض النبضة بمتجه الفضاء (SVPWM) المتقدمة لتوليد أشكال موجية ناعمة وجيبية لتيار الخرج المتجه إلى ملفات المحرك، ما يقلل تموج عزم الدوران وتسخين المحرك بدرجة كبيرة. وبصفته إصداراً من طراز "U"، يدمج هذا المحرك إمكانات متقدمة لواجهات التحكم التناظرية/النبضية إلى جانب النبض/الاتجاه الرقميين القياسيين والمدخلات التناظرية. وتتميز بنية المحرك بواجهة تغذية راجعة عالية الكثافة بدقة 20 بت، ودائرة مدمجة لمقاومة الكبح التجديدي، ومرشحات متقدمة للقمع التلقائي لإدارة الرنين الميكانيكي.

مصفوفة الأداء التقني

التشخيص الصناعي والأسئلة الشائعة

كيف يمكن مسح خطأ اتصال المشفر (ALE011) عند بدء تشغيل النظام؟

يشير العطل ALE011 إلى فشل في وصلة البيانات التسلسلية بين واجهة مشفر المحرك والمحرك. افحص أولاً كابل التغذية الراجعة عالي المرونة بحثاً عن أسلاك داخلية مكسورة أو موصلات منضغطة. وتأكد من خلو دبابيس الموصل من تلوث بسائل القطع أو الغبار المعدني. وأخيراً، تحقق من تثبيت جديلة تدريع الكابل بالكامل بإحكام في لوحة تأريض المحرك لمنع ضوضاء تبديل PWM عالية التردد من تشويه تدفق البيانات التسلسلية بدقة 20 بت.

ما الإجراء الذي ينبغي اتخاذه إذا ارتفعت حرارة المقاومة التجديدية الداخلية أثناء عمليات عكس الاتجاه المتكررة؟

عندما تؤدي عمليات البدء والإيقاف المتكررة أو ملفات خفض المحور الرأسي الثقيلة إلى تشغيل الحماية من الحمل الحراري التجديدي الزائد (ALE05)، لا تستطيع المقاومة المدمجة تبديد الطاقة الحركية المرتجعة بأمان. عطّل دائرة المقاومة الداخلية بإزالة وصلة الجمبر المركبة في المصنع من أطراف القدرة. ركّب مقاومة كبح صناعية خارجية ذات سعة أعلى بين الطرفين P وD، وحدّث معلمات المقاومة والقدرة المطابقة داخل بنك معلمات المحرك.

هل يستطيع المحرك ASD-A2-0221-U تشغيل محرك بقدرة 200 W من شركة مصنّعة أخرى؟

على الرغم من أن المحرك مُحسّن لمحركات ECMA المتزامنة ذات المغناطيس الدائم من Delta، فإنه يستطيع تشغيل محركات من جهات مصنّعة أخرى شريطة توافقها مع جهد المحرك أحادي الطور البالغ 220 V ومعايير الخرج. ويتطلب هذا الإعداد إدخالاً يدوياً لمعلمات أقطاب المحرك المستهدف ومقاومة ملفاته ومحاثتها، يتبعه ضبط تلقائي ثابت أو دوراني كامل لمعايرة حلقات التيار.

إرشادات التشغيل الميداني والتوصيلات

• التوافق مع أطراف الجهد الرئيسية: وصّل خطوط التغذية الكهربائية الواردة أحادية الطور بجهد 220 VAC حصراً إلى طرفي القدرة L1 وL2. وصّل خطوط خرج المحرك المؤازر بالأطراف U وV وW. لا توصل خطوط التغذية الواردة مطلقاً بالأطراف U أو V أو W، لأن تطبيق جهد الخط الخام مباشرة على كتلة عاكس الخرج IGBT ذات الحالة الصلبة سيتسبب في تدمير حراري فوري لمرحلة التبديل.

• توجيه كابل الإشارة عالي المرونة: مرّر خط إشارة المشفر منخفض الجهد بدقة 20 بت بعيداً تماماً عن خطوط المحرك عالية الجهد U وV وW وكابلات التيار المتردد الرئيسي. حافظ على مسافة لا تقل عن 200 mm في حوامل الكابلات المفتوحة، أو استخدم مسارات مستقلة داخل قنوات معدنية مؤرضة. ويمنع ذلك الاقتران الحثي عالي التردد من التسبب في اهتزاز الموضع أو أعطال التتبع في حلقة التحكم.

• الخلوصات الحرارية وتبديد الحرارة: ثبّت الهيكل بدرجة حماية IP20 عمودياً على لوحة فرعية معدنية مستوية وغير مطلية لتعظيم التأريض الهيكلي وانتقال الحرارة. حافظ على نطاق محيطي مفتوح لا يقل عن 50 mm على كلا الجانبين، وخلوص رأسي لا يقل عن 120 mm أعلى مبيت المحرك وأسفله. افحص الوحدة بانتظام للتأكد من بقاء قنوات التبريد الداخلية خالية من الألياف المحمولة جواً أو رذاذ الشحوم أو المخلفات الموصلة.
