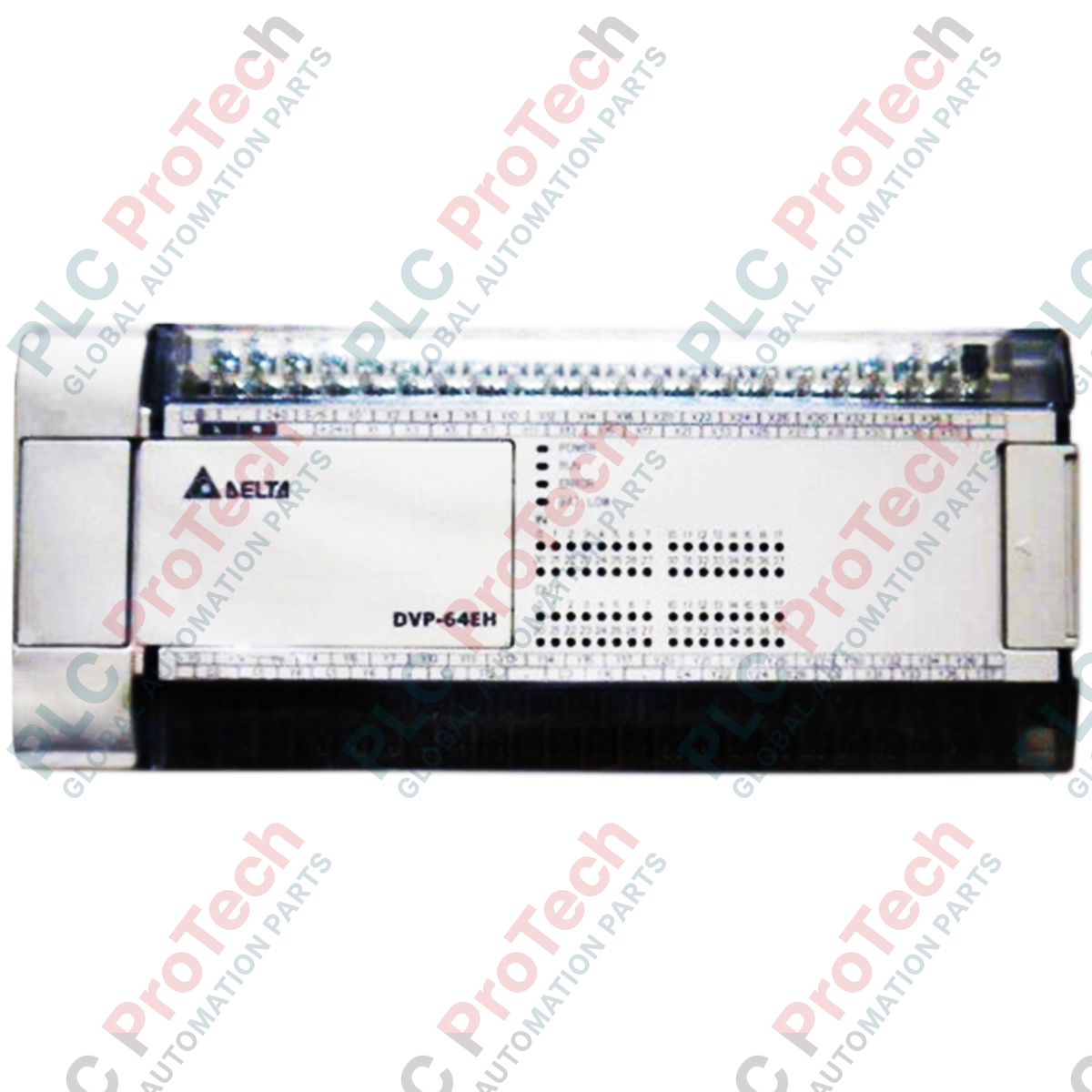

وحدة تحكم منطقي قابلة للبرمجة قياسية من سلسلة DELTA DVP-EH3، ‏64 دخلًا/خرجًا، ‏DVP64EH00R3

نظرة عامة على المنتج

يُعد  DVP64EH00R3 (DVP64EH00R3) وحدة المعالجة الرئيسية الرائدة عالية الأداء ضمن سلسلة DVP-EH3 من Delta، وقد صُممت لمهام التحكم المعقدة التي تتطلب تنفيذًا عالي السرعة وكثافة عالية لنقاط الإدخال والإخراج. وبفضل احتوائها على 64 نقطة إدخال وإخراج مدمجة (32 مدخلًا و32 مخرج مرحل)، توفر هذه الوحدة الأساسية أساسًا متينًا لمشروعات الأتمتة الصناعية واسعة النطاق، مثل أنظمة التخزين المؤتمتة، وآلات النسيج متعددة المراحل، وخطوط التغليف عالية الدقة. تتميز سلسلة EH3 بسرعة معالجة فائقة لوحدة المعالجة المركزية وسعة محسّنة لسجلات البيانات، ما يتيح لها التعامل مع مهام التحكم المتقدمة في الحركة وتسجيل البيانات دون التأثير في سرعة استجابة النظام. ومع مدخل طاقة تيار متردد ومخارج مرحل موثوقة، تضمن وحدة  DVP64EH00R3 استقرارًا تشغيليًا طويل الأمد في البيئات الكهربائية القاسية.

التهيئة الفنية

باعتبارها وحدة معالجة رئيسية (MPU) من جيل EH3، توفر DVP64EH00R3 إمكانات متقدمة على مستوى العتاد، بما في ذلك أربع مجموعات من العدادات عالية السرعة المدمجة ومخارج النبضات عالية السرعة. ويحدد الرمز "R3" نوع المخرج باعتباره مرحلًا، ما يوفر قدرة عالية على حمل التيار لتشغيل الملفات اللولبية والموصلات والمحركات الصغيرة مباشرةً. تدعم الوحدة إمكانات توسعة واسعة عبر وحدات DVP-S الجانبية اليمنى والوحدات عالية السرعة الجانبية اليسرى، ما يسمح بدمج وحدات الإدخال والإخراج التناظرية، وقياس درجة الحرارة، وبروتوكولات الاتصال المتخصصة. وقد هُيئت بنيتها لتحقيق سرعة تنفيذ عالية، إذ تعالج التعليمات الأساسية في نحو 0.24 ميكروثانية، ما يجعلها واحدة من أسرع وحدات PLC المدمجة في فئتها.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تدعم DVP64EH00R3 إخراج النبضات عالية السرعة للتحكم في المحركات المؤازرة؟

على الرغم من أن وحدة المعالجة الرئيسية تتمتع بمعالجة منطقية عالية السرعة، فإن إصدار "R" (المرحل) محدود بتردد التبديل الميكانيكي للمرحلات. ولتطبيقات قطار النبضات عالية السرعة (PTO) التي تتطلب التحكم في المحركات المؤازرة أو محركات الخطوة، يلزم استخدام طراز بمخرج ترانزستور (T) أو وحدة توسعة إضافية عالية السرعة لتحقيق ترددات kHz المطلوبة.

ما الحد الأقصى لمعدل التيار لمخارج المرحل؟

تُصنف مخارج المرحل عادةً عند 2 A لكل نقطة (حمل مقاومي). وبالنسبة إلى الأحمال الحثية، مثل الموصلات الكبيرة أو صمامات الملفات اللولبية، يُوصى بشدة باستخدام كابتات زيادة جهد خارجية أو مرحلات وسيطة لحماية نقاط التلامس الداخلية في PLC من القوس الكهربائي والتلف المبكر.

كم عدد وحدات التوسعة التي يمكن توصيلها بهذه الوحدة الأساسية؟

يمكن توسيع DVP64EH00R3 لتصل إلى 512 نقطة إدخال وإخراج عبر إضافة وحدات توسعة جانبية يمنى. كما تدعم ما يصل إلى 8 وحدات عالية السرعة جانبية يسرى للوظائف المتخصصة، مثل الاتصال عبر Ethernet أو معالجة الإشارات التناظرية عالية الدقة.

دليل الهندسة والتركيب

• حماية المرحل: عند تشغيل الأحمال الحثية (الملفات والمحركات)، ركّب دائرة كبت (RC للتيار المتردد، وثنائي للتيار المستمر) على طرفي الحمل. يمنع ذلك القوة الدافعة الكهربائية العكسية الناتجة أثناء فصل تغذية الملف من إتلاف نقاط التلامس الداخلية لمرحل PLC، ويطيل عمر العتاد الخدمي بدرجة كبيرة.

• توصيلات طاقة التيار المتردد: استخدم سلكًا بمقياس 16-22 AWG لمدخل طاقة التيار المتردد (L/N). تأكد من توصيل طرف التأريض (G) بتأريض أرضي مخصص وعالي الجودة لتقليل التداخل الكهرومغناطيسي (EMI) وضمان دقة العدادات الداخلية عالية السرعة.

• الاعتبارات الحرارية: تتميز سلسلة EH3 بوحدة CPU عالية الأداء تولد حرارة متوسطة. ثبّت الوحدة على سكة DIN رأسية مع ترك خلوص لا يقل عن 50 مم أعلى الهيكل وأسفله لتسهيل التبريد بالحمل الحراري الطبيعي. وتأكد من ألا تتجاوز درجة الحرارة المحيطة داخل الخزانة 55 deg C.
