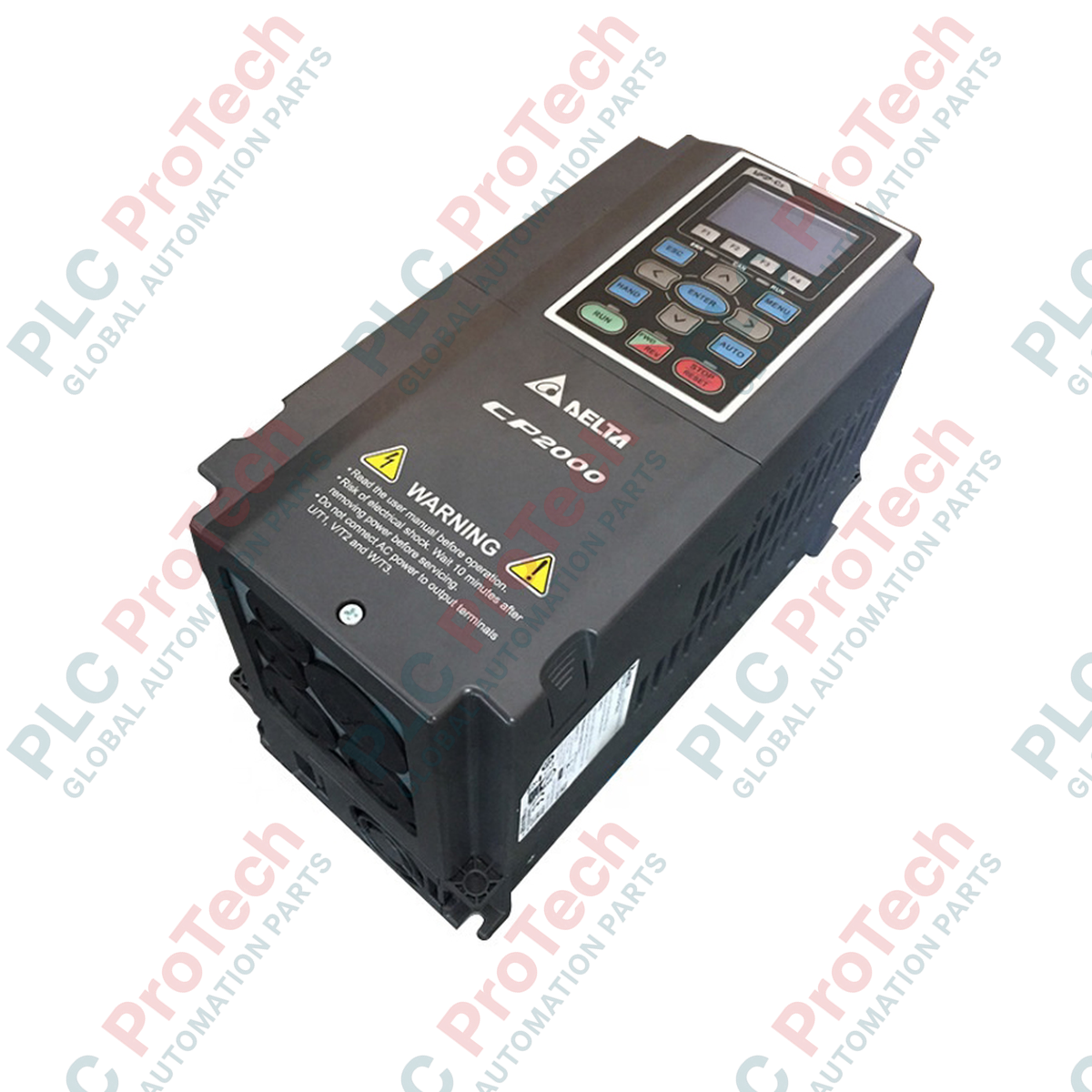

مشغل تحكم متجهي للمراوح والمضخات من سلسلة CP2000، DELTA VFD075CP43B-21

نظرة عامة على المحرك المتجهي من دون مستشعر

إن VFD075CP43B-21 (VFD075CP43B-21) هو محرك تردد متغير متخصص وعالي الكفاءة، صممته Delta خصيصًا لبنى أتمتة أنظمة التدفئة والتهوية وتكييف الهواء والمراوح والمضخات. وبسعة محرك مقننة تبلغ 7.5 كيلوواط (10 HP)، يستخدم هذا المحرك من سلسلة CP2000 خوارزميات متقدمة للتحكم المتجهي من دون مستشعر لتحسين تنظيم تدفق السوائل والهواء مع تحقيق أقصى قدر من توفير الطاقة. وفي المنشآت الصناعية ذات التشغيل المستمر، ومرافق المياه البلدية، وأنظمة أتمتة المباني التجارية، يضمن VFD075CP43B-21 استقرار ضغط السوائل ويقلل بدرجة كبيرة من فترات التوقف التشغيلي بفضل وحدات التحكم PID المدمجة، ومنطق التكرار متعدد المضخات، وأوضاع توفير الطاقة المؤتمتة. ويتكيف تصميمه المتخصص بسلاسة مع الأحمال ذات العزم المتغير، مما يقلل الإجهاد الميكانيكي عبر شبكات الأنابيب ومجاري الهواء في المنشأة.

تفصيل تسمية رقم الجزء

تستخدم Delta بنية أبجدية رقمية موحدة لتوضيح خصائص أجهزة منصة محرك CP2000:

• VFD: مغير تردد (مجموعة المنتجات الأساسية)

• 075: تصنيف سعة المحرك المناسبة البالغة 7.5 كيلوواط (10 HP)

• CP: سلسلة CP2000 المخصصة للتحكم في المراوح والمضخات باستخدام التحكم المتجهي من دون مستشعر

• 43: تصنيف جهد دخل تيار متردد بقدرة 460 فولت، ثلاثي الطور

• B: مخطط تركيب هيكل قياسي قابل للتثبيت على الحائط

• 2: تصنيف مستوى الحماية البيئية IP20

• 1: مواصفة التوافق مع الهيكل الصناعي NEMA 1

المواصفات الفنية الأساسية

يوضح جدول معلمات الأداء التالي الحدود الكهربائية والميكانيكية والبيئية الأساسية، والمُعايرة لمهندسي الأنظمة:

قاعدة المعرفة التقنية والاستفسارات الشائعة

كيف يستفيد نظام BACnet المتكامل من شبكات أتمتة المباني؟

يتيح التكامل الأصلي لبروتوكول BACnet MS/TP لوحدة VFD075CP43B-21 الاتصال مباشرةً بأنظمة إدارة المباني التجارية (BMS) من دون الحاجة إلى بوابات خارجية مكلفة. كما يسمح لمشغلي المنشآت بمراقبة مقاييس وحدة القيادة في الوقت الفعلي، مثل تيار المحرك واستهلاك الطاقة وسجلات الأعطال، مباشرةً عبر ناقل التشغيل الآلي الحالي.

ما الفرق الوظيفي بين تصنيفي التشغيل العادي والتشغيل الشاق لوحدة القيادة هذه تحديدًا؟

تم تحسين سلسلة CP2000 لتطبيقات العزم المتغير (التشغيل العادي)، إذ توفر حد حمل زائد قدره 120% لمدة 60 ثانية. وقد صُممت هذه الإمكانية خصيصًا للمراوح والمضخات الطاردة المركزية التي يزداد عزمها تربيعيًا مع السرعة، ما يسمح لوحدة القيادة بزيادة توصيل التيار المستمر إلى أقصى حد من دون زيادة حجمها لتناسب عمليات بدء التشغيل ذات العزم الثابت.

هل يمكن لوحدة القيادة هذه إدارة إعدادات المضخات المتعددة بصورة مستقلة؟

نعم، يتميز CP2000 بمنطق مدمج للتحكم في مضخات متعددة، بما في ذلك التناوب وفق وقت ثابت، والتكرار الدوري، والتشغيل المتزامن لمضخات متعددة على التوازي. ويمكنه التحكم في ما يصل إلى أربع مضخات مستقلة في الوقت نفسه عند إقرانه ببطاقات توسعة اختيارية لمخارج المرحلات، مع تنظيم الضغط عبر مجمع التوزيع من دون الحاجة إلى PLC رئيسي منفصل.

إرشادات التشغيل الميداني والسلامة

• الخلوص حول الهيكل وإدارة الحرارة: ثبّت الهيكل الجداري رأسيًا على سطح صلب غير قابل للاحتراق. ولضمان تدفق هواء حراري بالحمل دون عوائق عبر مجموعة مروحة التبريد، حافظ على خلوص إنشائي لا يقل عن 50 مم على كلا الجانبين و120 مم أعلى وأسفل هيكل وحدة القيادة. حافظ على درجة حرارة الجو المحيط الداخلية للحاوية أقل من 50 درجة مئوية.

• بروتوكولات تأريض كابل المحرك وحمايته: صِل جميع مسارات طاقة المحرك باستخدام كابلات VFD محمية بضفيرة مجدولة عالية الجودة ومتصلة بشكل مستمر. ثبّت درع الكابل بإحكام عند طرف وحدة القيادة (باستخدام لوحة التأريض المدمجة) وعند صندوق أطراف المحرك لتخفيف التداخل الكهرومغناطيسي (EMI) عالي التردد الناتج عن تعديل عرض النبضة (PWM)، والذي قد يشوش حلقات المستشعرات المحيطة.

• عزوم شدّ أطراف التوصيل: تأكد من إحكام تثبيت جميع مداخل خط الطاقة الرئيسي للتيار المتردد (R/L1، S/L2، T/L3) وأطراف توصيل المحرك (U/T1، V/T2، W/T3) وفقًا لمستويات العزم المحددة في الدليل الهندسي. تؤدي التوصيلات المرتخية إلى مقاومة تماس موضعية، ما يسبب إجهادًا حراريًا شديدًا واحتمال تلف الأطراف أثناء سحب تيار مرتفع يبلغ 18 أمبير.
