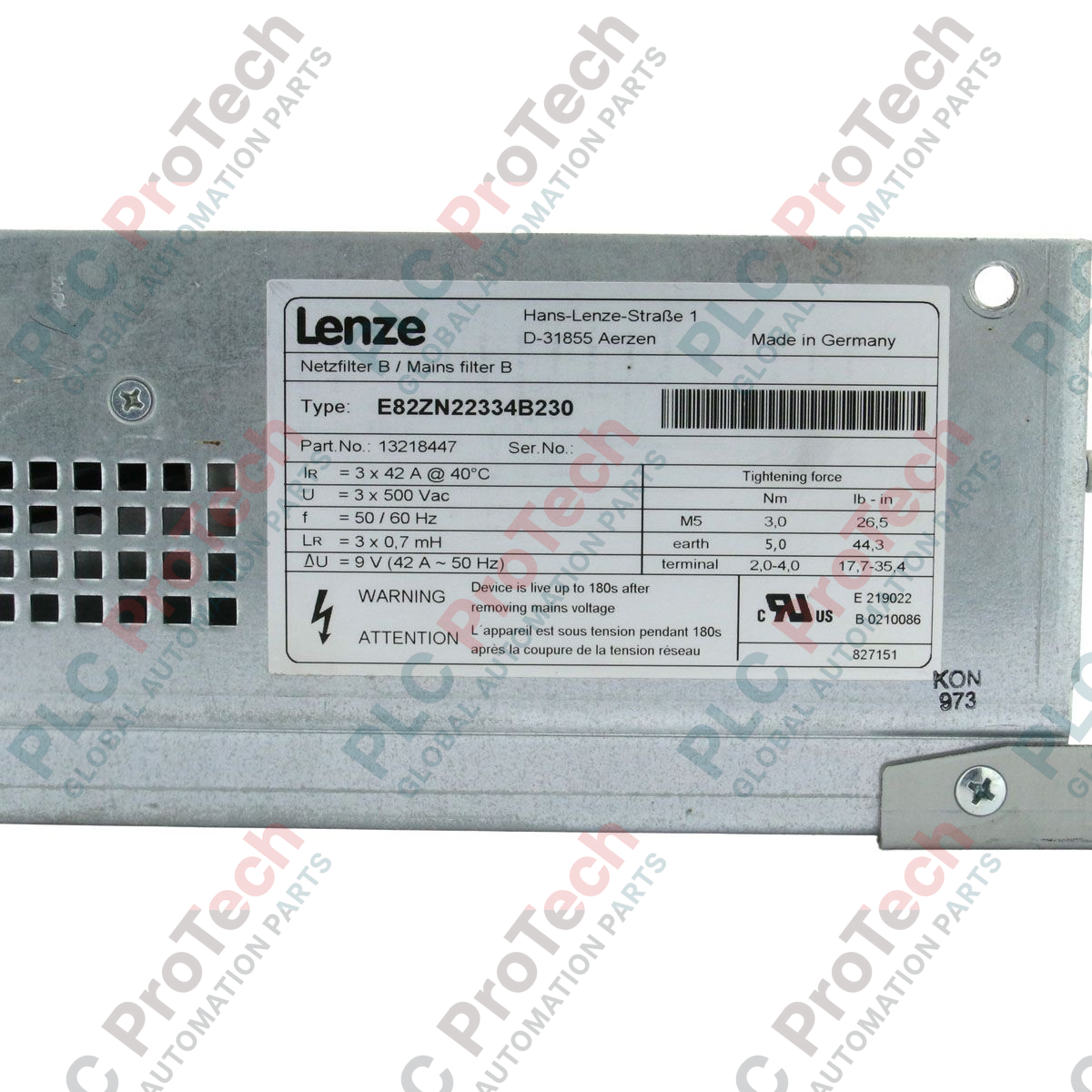

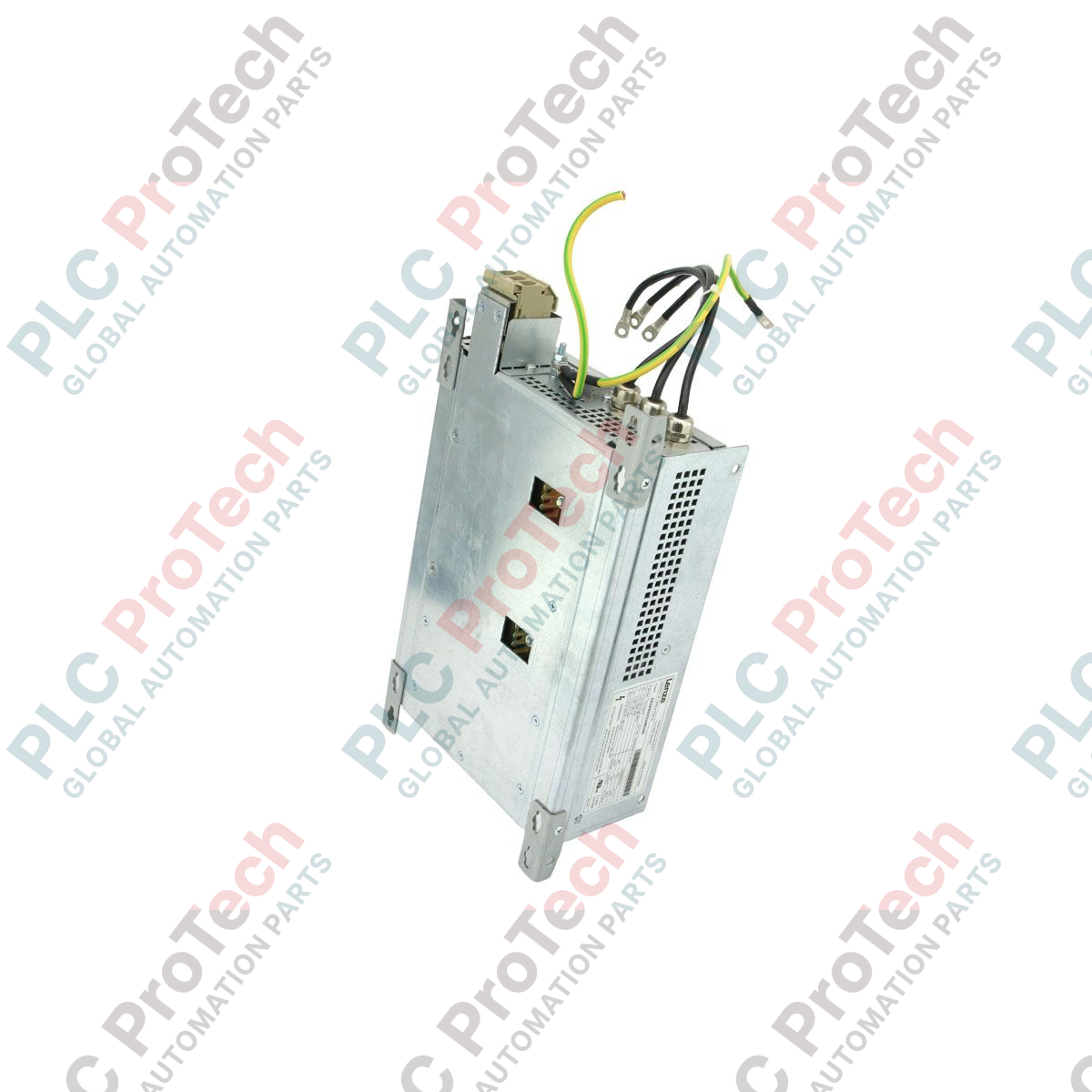

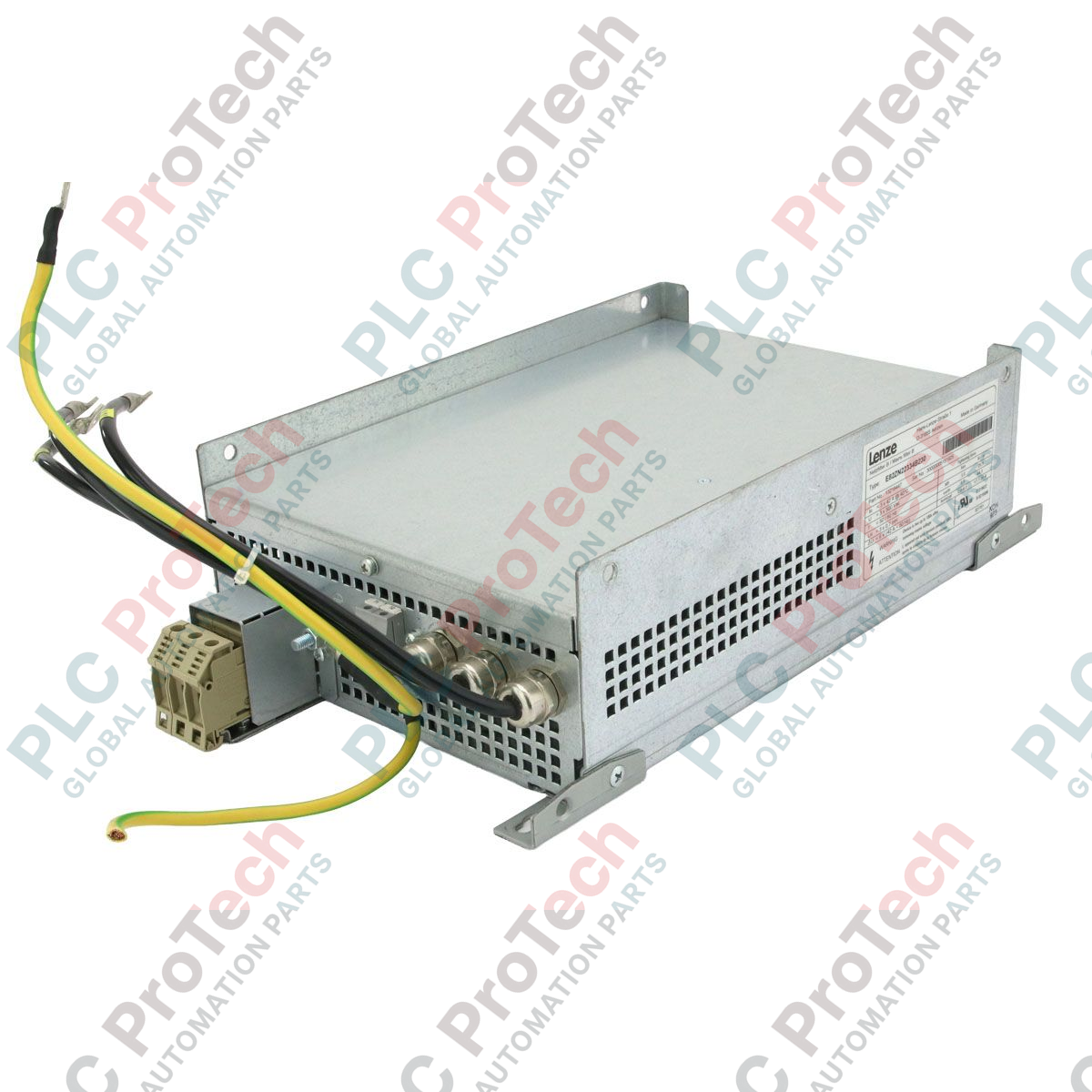

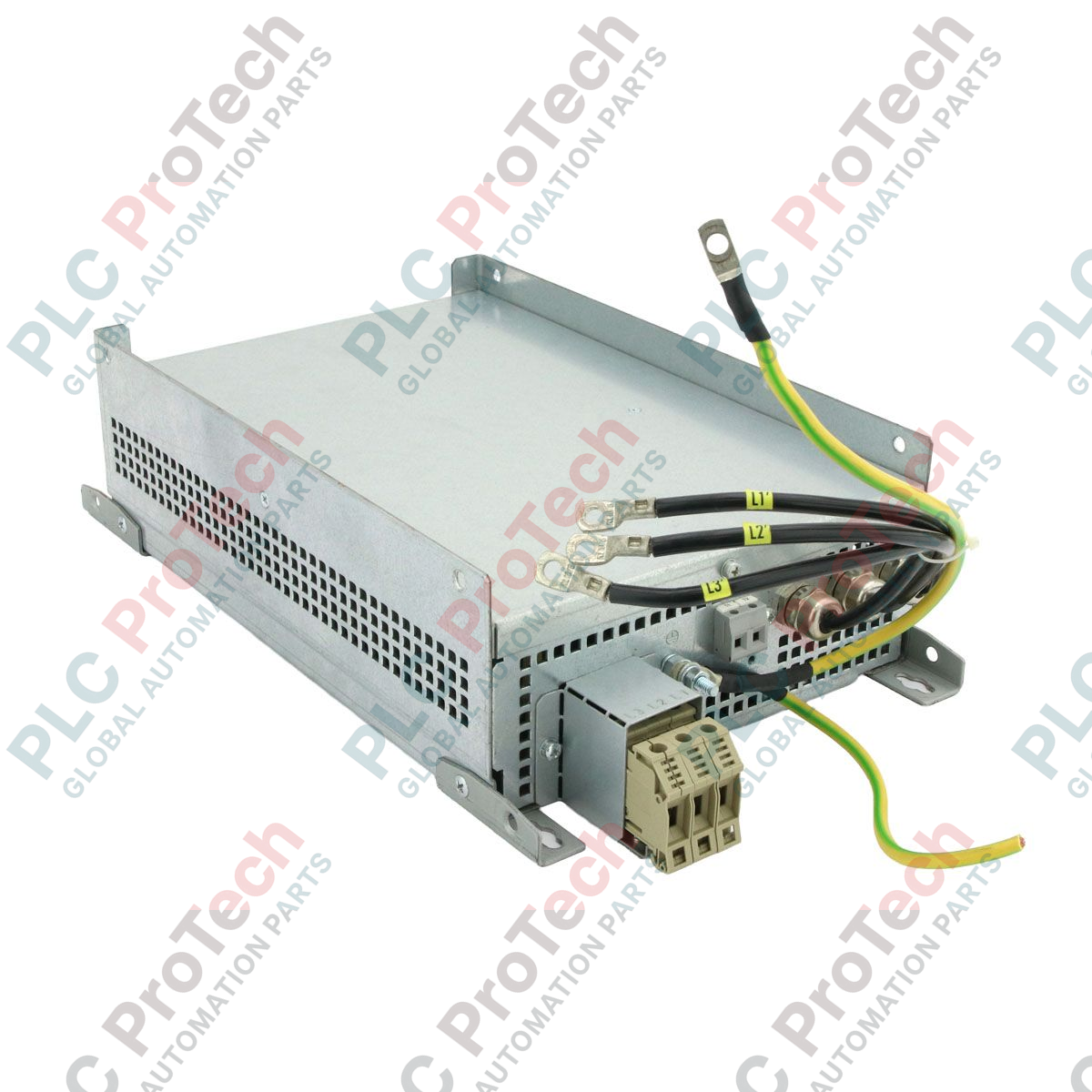

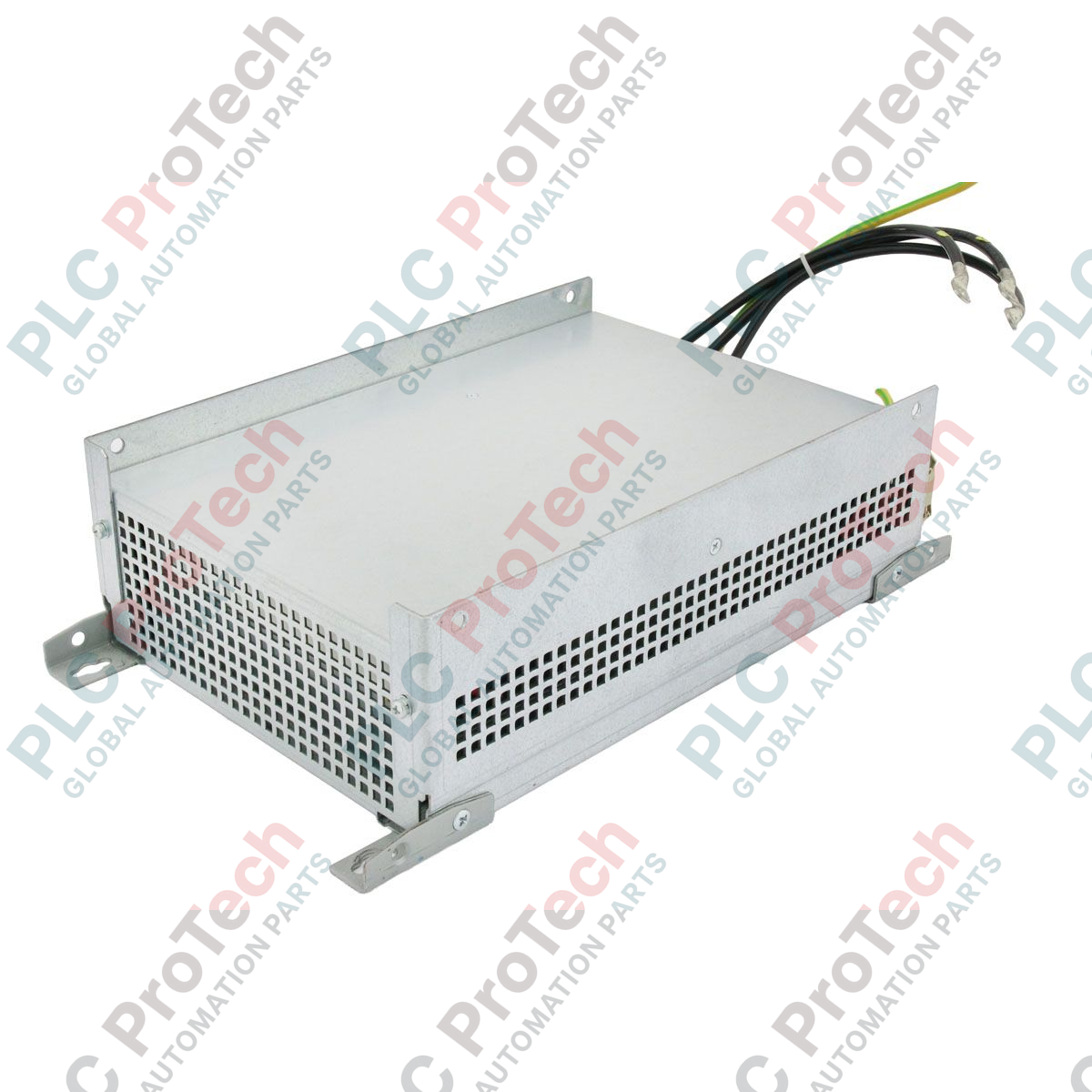

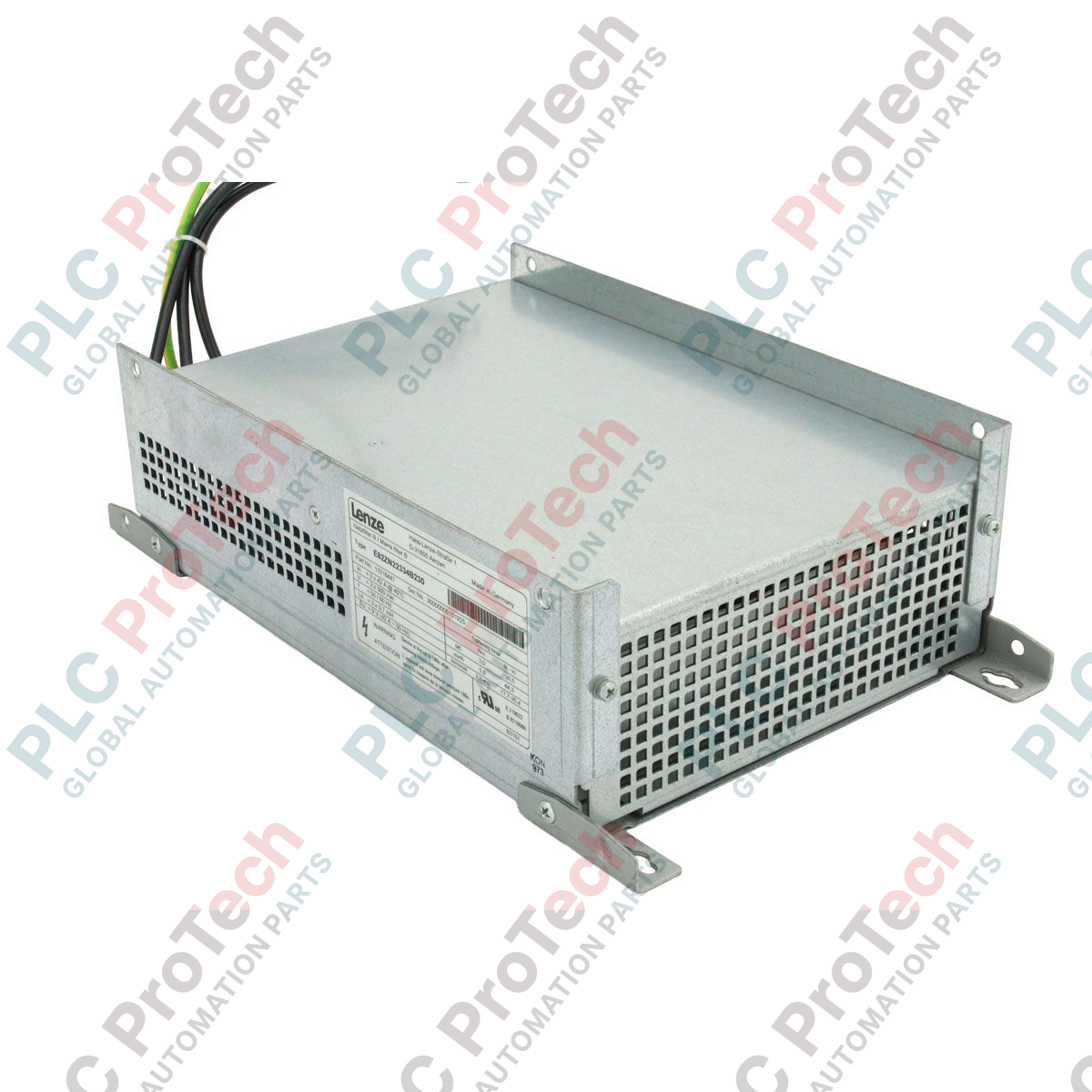

E82ZN22334B230 لينز 8200-سلسلة فلتر تيار ثلاثي الطور 42 أمبير

نظرة عامة على المنتج

يُعد E82ZN22334B230 (E82ZN22334B230) فلتر EMC صناعي عالي السعة مصمم خصيصًا لعواكس التردد من سلسلة Lenze 8200. هذا الفلتر ثلاثي الطور بتيار 42 أمبير من النوع B هو مكون حيوي لقمع التداخل الكهرومغناطيسي (EMI) والانبعاثات الموصولة إلى شبكة الطاقة، مما يضمن التزام منشأتك بالتوجيهات الصارمة لمعايير EMC. في القطاعات الصناعية الثقيلة مثل التصنيع الآلي، مناولة المواد، والتحكم في المضخات، يحمي هذا الفلتر منطق التحكم PLC وDCS الحساسة من الضوضاء عالية التردد الناتجة عن إلكترونيات الطاقة في العاكس. من خلال دمج هذا المكون المصمم في ألمانيا، يحسن المشغلون بشكل كبير من وقت تشغيل النظام ويمنعون السلوك غير المنتظم لأجهزة الاستشعار الطرفية ووحدات الاتصال التي تحدث غالبًا في البيئات الكهربائية المزعجة.

التكوين الفني

يستخدم E82ZN22334B230 شبكة LC سلبية قوية محسنة لشبكات التيار المتردد ثلاثية الطور حتى 500 فولت. كونه من نوع "فلتر B"، فهو مصمم لتلبية حدود التداخل من الفئة B (EN 55011)، مما يسمح بتمديد كابلات المحرك مع الحفاظ على مستويات انبعاث منخفضة. تم بناء هيكله المادي لتحمل الضغوط الحرارية والكهربائية للتشغيل المستمر بتردد 50/60 هرتز عند أحمال تيار عالية. يحتوي الجهاز على كتل طرفية متينة لتوصيل آمن ولوحة تأريض منخفضة المقاومة لضمان أقصى قدر من التوهين لضوضاء الوضع المشترك والوضع التفاضلي. على الرغم من أن هذه الفئة من المنتجات دخلت مرحلة الإيقاف التدريجي، إلا أن موثوقيتها المثبتة تظل معيارًا للصيانة والتحديث لأنظمة الحركة من سلسلة 8200 الحالية.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما الفرق الأساسي بين فلتر A وفلتر B في سلسلة Lenze؟

يوفر فلتر B، مثل E82ZN22334B230، مستويات قمع أفضل مقارنة بفلتر A. وهو مطلوب للتطبيقات التي يجب أن تفي بمعايير EMC السكنية أو الصناعية الخفيفة الأكثر صرامة أو عند استخدام كابلات محرك طويلة ومظللة بشكل استثنائي.

هل يتطلب هذا الفلتر توجيه تركيب معين للتبريد؟

نعم. بسبب وزنه البالغ 12.64 كجم وتبديد الطاقة الداخلي، يجب تركيب الفلتر بشكل عمودي. يسمح ذلك بالتيار الحراري الطبيعي لنقل الحرارة بعيدًا عن المحاثات الداخلية، مما يضمن ألا يتجاوز المكون حدوده الحرارية أثناء عمليات الذروة بتيار 42 أمبير.

هل هذا الفلتر متوافق مع علامات تجارية أخرى من العواكس؟

على الرغم من تصميمه تقنيًا لسلسلة 8200، يمكن أن يعمل مع محركات ثلاثية الطور أخرى بشرط عدم تجاوز تصنيفات الجهد (500 فولت تيار متردد) والتيار (42 أمبير). ومع ذلك، فإن التوهين الأمثل مضمون فقط عند اقترانه بهندسة العاكس المطابقة من Lenze.

دليل الهندسة والتركيب

للقمع الفعال للتداخل الكهرومغناطيسي، يجب تركيب E82ZN22334B230 بالقرب من مدخل طاقة العاكس قدر الإمكان. استخدم لوحة تركيب معدنية مع إزالة الطلاء عند نقاط التلامس لضمان اتصال منخفض المقاومة وعالي التردد بين غلاف الفلتر وأرضية الخزانة. التأريض عبر سلك أخضر/أصفر بسيط (ذيل الخنزير) غير كافٍ للضوضاء عالية التردد؛ بدلاً من ذلك، استخدم أشرطة نحاسية مسطحة مضفرة للحصول على أفضل النتائج. تأكد من فصل خطوط الطاقة الداخلة والخارجة المفلترة داخل الخزانة لمنع "التداخل المتبادل"، حيث تعود الضوضاء من خط الإدخال الملوث إلى خط الإخراج النظيف. في التطبيقات ذات الاهتزاز العالي، قم بفحص وصلات الأطراف بانتظام وأعد شدها وفقًا لمواصفات الشركة المصنعة لمنع التسخين المقاوم الناتج عن الاتصالات الفضفاضة.
