الشركة المصنعة: BECKHOFF
رقم المنتج: EK1100
Country of origin:ألمانيا
نوع المنتج: مقرن EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 44 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

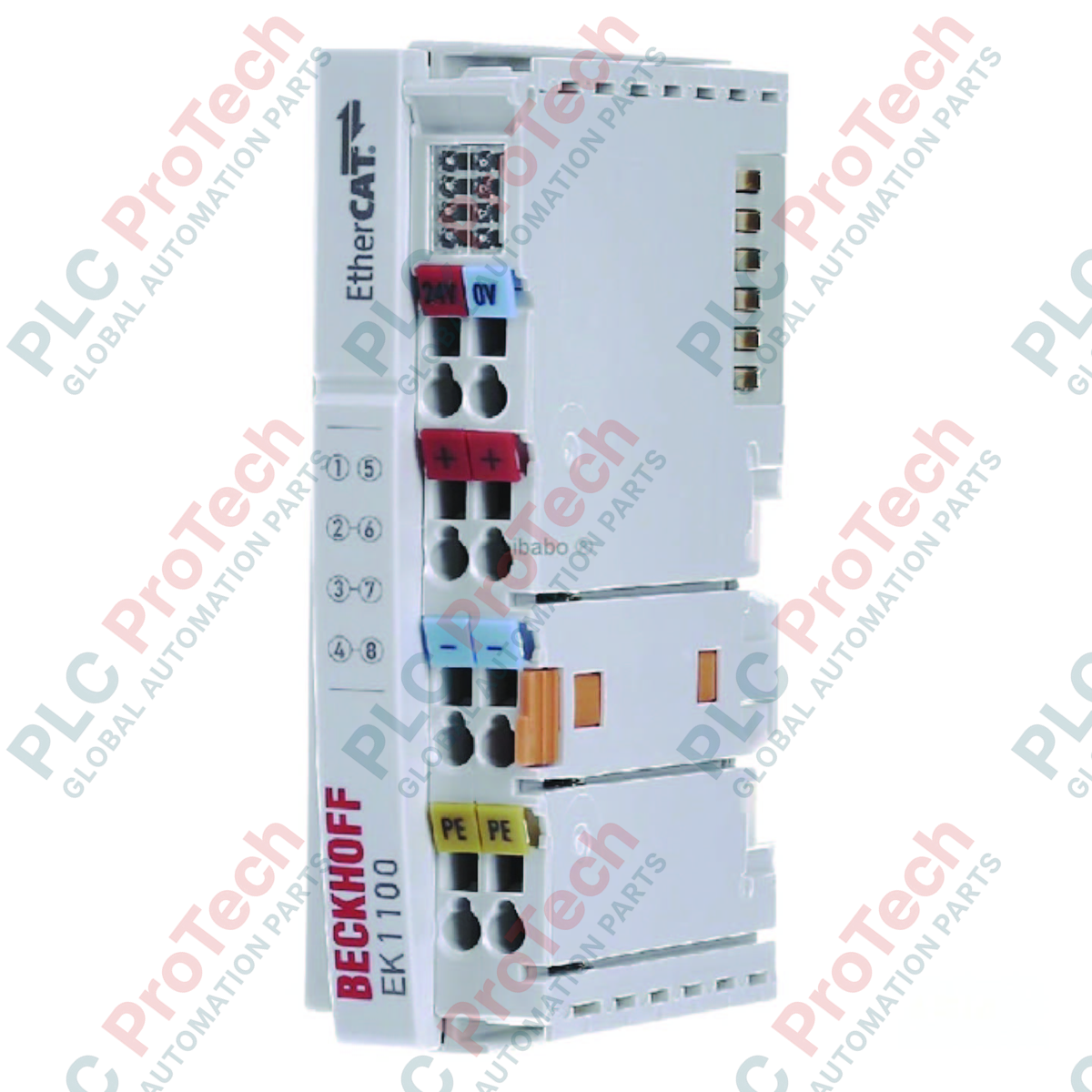

يُعد EK1100 (EK1100) حجر الأساس في نظام Beckhoff EtherCAT I/O، إذ يعمل كحلقة وصل عالية الأداء بين شبكات EtherCAT 100BASE-TX ووحدات EtherCAT الطرفية المعيارية (سلسلة ELxxxx). صُممت هذه الوصلة لتحويل برقيات Ethernet إلى إشارة الناقل الداخلي E-bus بسرعة السلك، ما يضمن نقل البيانات شبه الفوري مع تأخير لا يتجاوز نحو 1 µs. وبفضل دعم ما يصل إلى 65,534 وحدة طرفية منفردة وتوفير تيار قوي للناقل E-bus يبلغ 2000 mA، صُمم EK1100 لمشروعات الأتمتة الصناعية واسعة النطاق. ويتميز هيكلها المصنوع من البولي كربونات وفقًا للهندسة الألمانية بأنه مُحسّن للتركيب على قضبان DIN في البيئات القاسية، مع عزل كهربائي بجهد 500 V وملامسات طاقة مدمجة لتبسيط توزيع جهد المجال 24 VDC عبر كتلة الوحدات الطرفية.
تركز بنية EK1100 على الإنتاجية العالية والتمديد الميداني المبسط. وهي مزودة بواجهتي ناقل RJ45: تصل الواجهة العلوية الوصلة بالشبكة، بينما يمكن استخدام الواجهة السفلية لتمديد مقطع EtherCAT إلى وصلات إضافية أو وحدات تفرع. توفر وحدة إمداد الطاقة المدمجة تيارًا قدره 2000 mA للناقل E-bus، وهو كافٍ لتشغيل كثافة عالية من وحدات الإدخال والإخراج الطرفية. كما تتضمن الوصلة مجموعتين من ملامسات الطاقة (حتى 10 A) تعملان تلقائيًا على تمرير إمداد 24 VDC إلى الوحدات الطرفية اللاحقة عبر ملامسات الشفرات الجانبية. وتُسهّل عملية التوصيل منظومة تشغيل نابض مقاومة للاهتزاز، وتدعم مقاطع عرضية تصل إلى 2.5 mm² (AWG 14)، ما يضمن توصيلات محكمة مانعة لتسرب الغاز في الآلات ذات الاهتزازات العالية.
| الميزة | تفاصيل المواصفات |
| الطراز | EK1100 |
| العلامة التجارية | BECKHOFF |
| البروتوكول | EtherCAT |
| واجهة الناقل | 2 x RJ45 (100 Mbit/s) |
| أقصى مسافة بين المحطات | 100 m (100BASE-TX) |
| تيار إمداد الناقل E-bus | 2000 mA |
| ملامسات الطاقة | Max. 24 V DC / 10 A |
| إمداد الطاقة | 24 V DC (-15 percent / +20 percent) |
| درجة حرارة التشغيل | -25 to +60 Celsius |
| درجة الحماية | IP20 |
| الأبعاد (العرض × الارتفاع × العمق) | 44 mm x 100 mm x 68 mm |
| الوزن | نحو 190 g |
كم عدد وحدات EtherCAT الطرفية التي يمكنني توصيلها بوحدة EK1100 واحدة؟
يدعم بروتوكول EtherCAT نظريًا ما يصل إلى 65,534 عقدة. إلا أن الحد العملي في كتلة طرفية واحدة تحدده عادةً قيمة استهلاك التيار الإجمالي للناقل E-bus. إذا تجاوز استهلاك وحداتك الطرفية إمداد 2000 mA الذي توفره EK1100، فيجب إدخال وحدة طرفية لإمداد الناقل E-bus (مثل EL9410).
ما وظيفة منفذ RJ45 الثاني في الوصلة؟
يُستخدم المنفذ الثاني للتوصيل التسلسلي. فهو يتيح لـ telegram EtherCAT أن «يواصل» طريقه إلى المحطة التالية (مثل EK1100 أخرى أو وصلة EK1122). وإذا لم يُوصل أي جهاز بالمنفذ الثاني، تغلق الوصلة الحلقة داخليًا لإعادة telegram إلى وحدة التحكم الرئيسية.
هل تتطلب EK1100 عنوان IP محددًا؟
لا. تتم عنونة أجهزة EtherCAT استنادًا إلى موضعها الفعلي في المقطع أو عبر معرّف جهاز صريح. ولا تتطلب EK1100 عنوان IP للتشغيل القياسي، ما يبسّط التشغيل الأولي ويتجنب تعارضات العناوين.
حساب تيار الناقل E-bus:
قبل التركيب، اجمع متطلبات تيار الناقل E-bus لجميع الوحدات الطرفية ELxxxx المخطط لها في المقطع. توفر EK1100 حدًا أقصى قدره 2000 mA. وإذا بلغ المجموع 1800 mA، فمن الممارسات الهندسية الموصى بها إضافة وحدة طرفية مساعدة لإمداد الطاقة، لضمان استقرار النظام في ظروف الحمل العالي ومراعاة التوسعات المحتملة.
التوصيل والحماية بالتدريع:
استخدم دائمًا كابلات Ethernet محمية بالتدريع من الفئة 5 (Cat.5) على الأقل أو أعلى. مقابس RJ45 محمية داخليًا؛ لذا احرص على أن يلامس تدريع الكابل هيكل الموصل جيدًا. عند توصيل ملامسات الطاقة، استخدم أطرافًا كبسية للأسلاك المجدولة لضمان حفاظ الوحدات الطرفية ذات النوابض على سعة تيار قدرها 10 A دون ارتفاع حرارة موضعي.
التركيب والتأريض:
ركّب EK1100 على قضيب DIN مقاس 35 mm متوافق مع EN 60715. يجب أن يلامس نابض التأريض المدمج في الجزء الخلفي من الوصلة القضيب بإحكام. تأكد من توصيل قضيب DIN بالأرضي الوظيفي (FE) لخزانة التحكم. ويُعد ذلك ضروريًا لعمل العزل الكهربائي بجهد 500 V بصورة صحيحة ولحماية اتصال Ethernet من التداخلات عالية التردد.
