الشركة المصنعة: BECKHOFF
رقم المنتج: EK1122-0008
Country of origin:ألمانيا
نوع المنتج: وصلة EtherCAT ذات منفذين مع اتصال M8
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 24 مم × 100 مم × 52 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

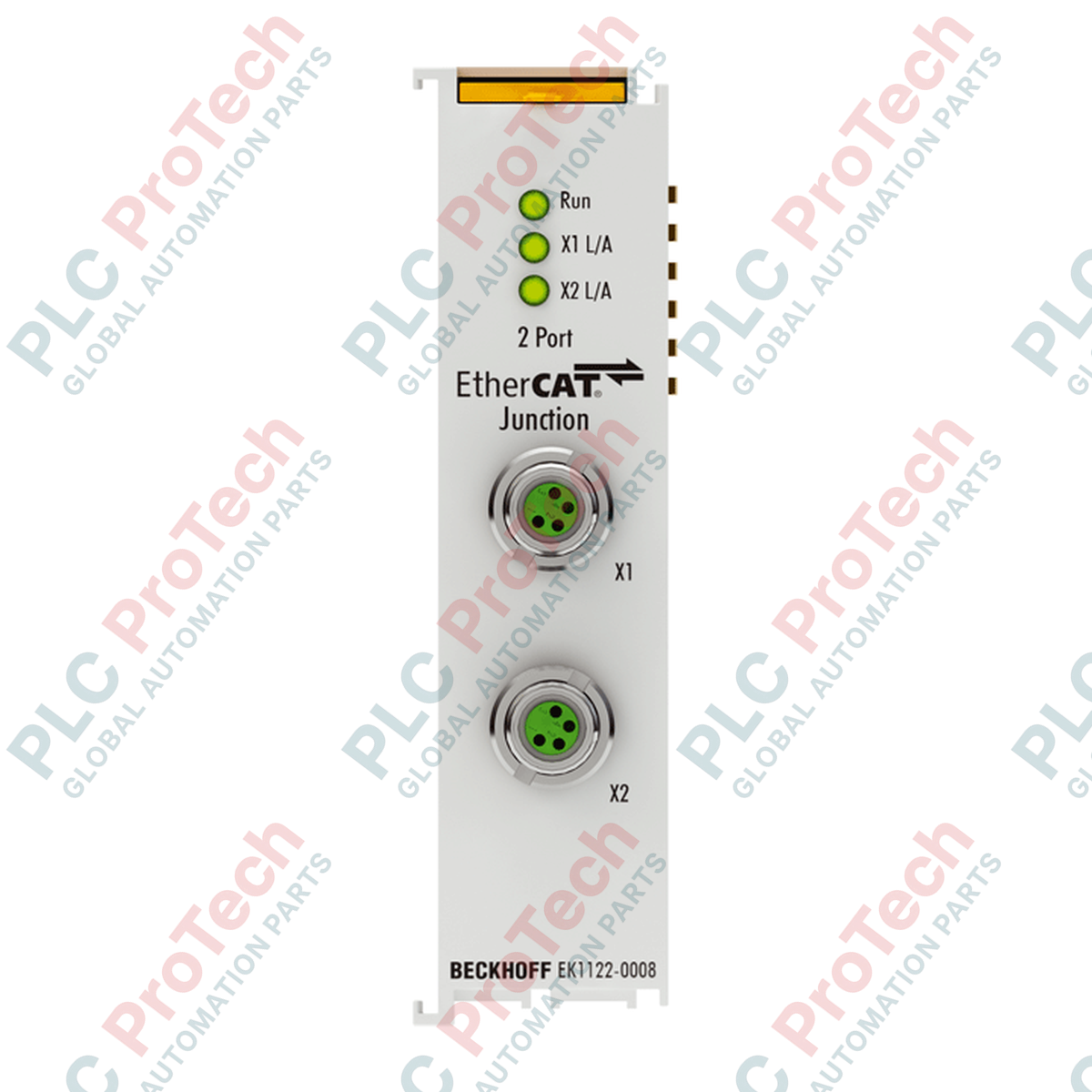

يُعد EK1122-0008 (EK 1122-0008) وحدة تقاطع EtherCAT متخصصة ذات منفذين، مصممة للبيئات الصناعية القاسية حيث تعتبر الاستقرار الميكانيكي ومقاومة الاهتزازات أمرًا بالغ الأهمية. تم تصميم هذا الموديل لتسهيل تفرع طوبولوجيات EtherCAT، حيث يستبدل منافذ RJ45 القياسية بواجهتين من نوع M8 محمية ومثبتة بالبراغي. في التطبيقات الديناميكية العالية مثل أذرع الروبوت، ومنصات التجميع المتنقلة، والتحكم في زاوية شفرات توربينات الرياح، يضمن EK1122-0008 اتصالًا ماديًا محكمًا وغازيًا. من خلال تمكين إنشاء طوبولوجيات على شكل نجمة أو شجرة داخل مقطع EtherCAT، يسمح بربط المحطات بشكل لامركزي مع تأخير داخلي ضئيل يبلغ حوالي 1 ميكروثانية، مما يحافظ على الأداء الحتمي لشبكة بسرعة 100 Mbit/s.
يعمل EK1122-0008 كوصلة شفافة داخل نظام EtherCAT، ولا يتطلب أي تكوين برمجي يدوي أو تعيين عناوين. يستخدم E-bus لتزويده بالطاقة الداخلية، ويستهلك عادة 220 مللي أمبير. يمكن للموديل نقل إشارات 100BASE-TX لمسافات تصل إلى 100 متر باستخدام كابلات محمية من نوع Cat.5 أو أعلى. تم تصميم هيكله ليكون مقاوماً للظروف القاسية، مع مقاومة للاهتزاز والصدمات وفقًا لمعايير EN 60068. بالإضافة إلى ذلك، يحمل شهادات واسعة للمناطق الخطرة، بما في ذلك ATEX (Ex nA) وcFMus (الفئة I، القسم 2)، مما يسمح باستخدامه في الأجواء المتفجرة حيث تُطبق بروتوكولات السلامة للمنطقة 2 أو القسم 2.
| الخاصية | تفاصيل المواصفة |
| النموذج | EK1122-0008 |
| العلامة التجارية | BECKHOFF |
| المنشأ | ألمانيا |
| واجهة الناقل | 2 × M8 (محمي، نوع برغي) |
| البروتوكول | EtherCAT |
| معدل نقل البيانات | 100 Mbit/s |
| التأخير | حوالي 1 ميكروثانية |
| المسافة بين المحطات | حد أقصى 100 م (100BASE-TX) |
| استهلاك التيار | عادة 220 مللي أمبير (من E-bus) |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| الأبعاد (العرض × الارتفاع × العمق) | 24 مم × 100 مم × 52 مم |
| تصنيف الحماية | IP20 |
| الوزن | 65 جم |
| وزن الشحن | 2.0 كجم |
| الموافقات | CE، UL، ATEX، IECEx، cFMus |
لماذا أختار وصلات M8 بدلاً من RJ45 القياسية للوصلة؟
تقدم وصلة M8 من نوع البرغي في EK1122-0008 أمانًا ميكانيكيًا أعلى بكثير. على عكس مشابك RJ45 التي قد تنكسر أو تفقد الاتصال بسبب الاهتزاز، يضمن التوصيل الملولب M8 بقاء الدرع ودبابيس البيانات على اتصال دائم حتى تحت الاهتزاز عالي التردد أو الحركة المتكررة.
هل يحتاج EK1122-0008 إلى عنوان IP خاص به؟
لا. بوصفه وصلة EtherCAT، فإن EK1122-0008 شفاف للشبكة. يدير الماستر الخاص بـ EtherCAT تدفق البيانات عبر الوصلة إلى أي أجهزة متصلة لاحقًا تلقائيًا دون الحاجة إلى تكوين يدوي أو تعيين عنوان IP.
هل يمكن استخدام هذه الوصلة لتزويد المحطات المتصلة بالطاقة؟
يستهلك EK1122-0008 طاقته من E-bus لتشغيل منطق المفتاح ثنائي المنافذ، لكنه في الأساس جهاز ربط بيانات. تأكد من أن موصل EtherCAT الخاص بك (مثل EK1100) لديه قدرة طاقة كافية على E-bus لدعم استهلاك 220 مللي أمبير لهذه الوصلة بالإضافة إلى جميع المحطات ELxxxx المتصلة الأخرى.
تجميع موصل M8 والتأريض:
للحفاظ على مناعة EMC المطلوبة (مطابقة لمعايير EN 61000-6-2/4)، استخدم فقط كابلات M8 محمية بأربعة دبابيس مشفرة D. قم بشد موصلات M8 من نوع البرغي بعزم الدوران الموصى به من الشركة المصنعة لضمان اتصال الدرع بزاوية 360 درجة مع هيكل الوحدة. هذا أمر حاسم لمنع فقدان حزم البيانات في بيئات التداخل العالي النموذجية لمراكز التحكم بالمحركات.
تركيب في المناطق الخطرة (Ex):
لتركيبات ATEX وcFMus الفئة I، القسم 2، يجب تركيب EK1122-0008 في حاوية مؤمنة بالأدوات توفر حماية لا تقل عن IP54. تأكد من أن كابلات M8 مصنفة أيضًا للبيئة وأن سكة DIN بقطر 35 مم متصلة بأرضية وظيفية نظيفة. تحت أي ظرف من الظروف، لا يجب فصل موصلات M8 أثناء وجود الدائرة تحت التيار في جو خطير.
تخطيط الطوبولوجيا والتأخير:
مع تأخير داخلي ضئيل يبلغ 1 ميكروثانية، يسمح EK1122-0008 بالتداخل العميق لفروع EtherCAT دون التأثير بشكل كبير على زمن الدورة. عند تخطيط الشبكة، ضع في اعتبارك أن حد المسافة 100 متر ينطبق على كل مقطع (من الوصلة إلى المحطة التالية). استخدم الفتحة المزدوجة والتوصيل بالمفتاح لتركيب الوصلة بإحكام بجانب وحدات EtherCAT الأخرى لضمان استمرارية E-bus.
