الشركة المصنعة: BECKHOFF
رقم المنتج: EK1122-0080
Country of origin:ألمانيا
نوع المنتج: وصلة EtherCAT ثنائية المنافذ
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 24 مم x 100 مم x 52 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

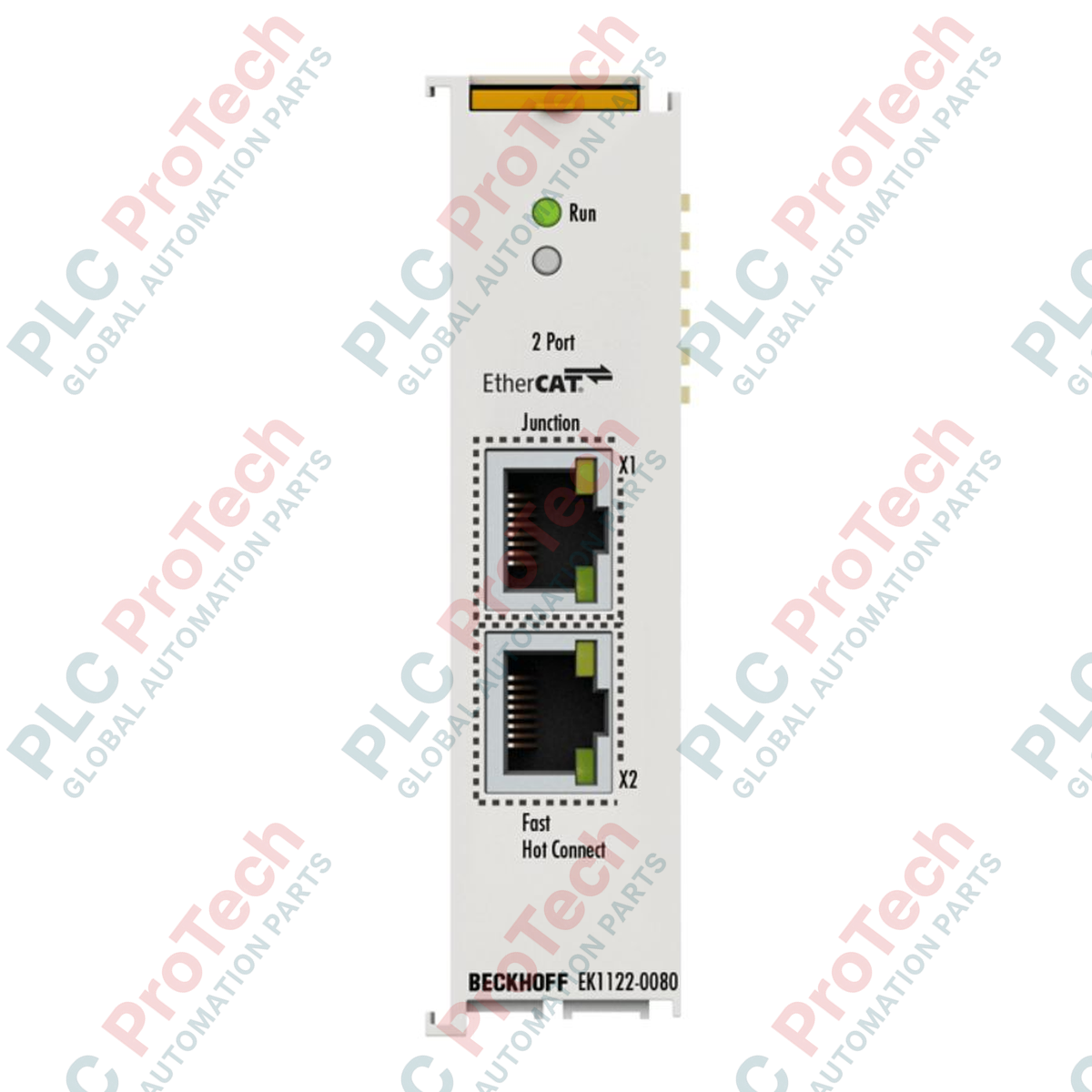

يُعد EK1122-0080 (EK1122-0080) طرف توصيل EtherCAT متخصصًا بمنفذين، ومصممًا لهياكل الأتمتة المعيارية المتقدمة. وبفضل تقنية الاتصال السريع أثناء التشغيل يتيح هذا الطراز إرساء مقاطع EtherCAT وفصلها بسرعة، مما يقلل بدرجة كبيرة زمن المزامنة اللازم عند تغيير الأدوات أو إعادة تهيئة أجزاء الآلات المعيارية. وفي القطاعات الصناعية الديناميكية، مثل تغيير الأدوات الروبوتية وتصنيع أشباه الموصلات وخطوط التجميع المرنة، يعمل EK1122-0080 كنقطة توصيل محورية. ومن خلال تمكين استعادة الاتصال بين المحطات شبه الفورية، يقلل انقطاعات الدورة ويعظم الإنتاجية في البيئات عالية السرعة ذات الطوبولوجيا المتغيرة.
يعمل EK1122-0080 كوحدة توصيل شفافة ضمن مقطع EtherCAT، إذ يستخدم واجهتي RJ45 لتمكين تفريع خطوط EtherCAT إضافية. وعلى عكس وحدات التوصيل القياسية، صُمم الإصدار -0080 لتحقيق سرعة أعلى، مع تأخير داخلي ضئيل يبلغ نحو 1 ميكروثانية. توجد المكونات في هيكل مدمج من البولي كربونات بعرض 24 مم، ويتم تزويدها بالطاقة مباشرة عبر E-bus. ويدعم مسافات تصل إلى 100 متر بين المحطات باستخدام كابلات Cat.5 محمية (أو أعلى). وتكون وظيفة "الاتصال السريع أثناء التشغيل" مبرمجة في الطبقة الفيزيائية للطرف، ما يعني عدم الحاجة إلى إعداد برمجي لتنفيذ مهام التوصيل الأساسية. وعلاوة على ذلك، وبفضل اعتماد ATEX II 3 G، يُصنَّف هذا الطراز للاستخدام في المناطق الخطرة التي قد توجد فيها غازات قابلة للانفجار (المنطقة 2).
| السمة | تفاصيل المواصفات |
| الطراز | EK1122-0080 |
| العلامة التجارية | BECKHOFF |
| بلد المنشأ | ألمانيا |
| البروتوكول | EtherCAT |
| معدل نقل البيانات | 100 ميجابت/ثانية |
| واجهة الناقل | 2 × RJ45 |
| التقنية | الاتصال السريع أثناء التشغيل |
| التأخير الداخلي | حوالي 1 ميكروثانية |
| استهلاك التيار | النموذجي: 220 مللي أمبير (من E-bus) |
| درجة حرارة التشغيل | من -25 إلى +60 درجة مئوية |
| الأبعاد (W × الارتفاع × العمق) | 24 مم × 100 مم × 52 مم |
| درجة الحماية | IP20 |
| الوزن | 0.065 كجم |
| وزن الشحن | 1.0 كجم |
| الاعتمادات | CE، UL، ATEX (Ex nA IIC T4 Gc) |
ما الفرق الأساسي بين EK1122 وEK1122-0080؟
يتميز EK1122-0080 تحديدًا بدوائر الاتصال السريع أثناء التشغيل. وعلى الرغم من أن كلا الإصدارين يعملان كوصلتين بمنفذين، فقد صُمم الإصدار -0080 لتقليل زمن إنشاء الاتصال لمجموعات أجهزة EtherCAT التابعة، مما يجعله الخيار المفضل للأنظمة التي تُستبدل فيها وحدات الآلة بشكل متكرر أثناء التشغيل.
هل تتطلب هذه الوصلة عنوان IP مخصصًا أو إعدادًا برمجيًا؟
لا، لا يلزم إجراء أي إعداد. تعمل EK1122-0080 كجهاز EtherCAT شفاف. تكتشف وحدة التحكم الرئيسية الوصلة وأي أجهزة متصلة لاحقًا تلقائيًا عبر عملية التعداد التلقائي لبروتوكول EtherCAT.
هل يمكن استخدام EK1122-0080 في بيئات ذات ضوضاء كهربائية مرتفعة؟
نعم، تتوافق الوحدة مع المعيارين EN 61000-6-2 وEN 61000-6-4 فيما يتعلق بالحصانة والانبعاثات الكهرومغناطيسية الصناعية. ومع ذلك، للحفاظ على معدل نقل قدره 100 ميجابت/ثانية عبر مسافة 100 متر، يجب استخدام كابلات إيثرنت عالية الجودة ومحمية (بحد أدنى من الفئة Cat.5).
تخطيط البنية الطوبولوجية للاتصال السريع أثناء التشغيل:
عند تصميم نظام اتصال سريع أثناء التشغيل، تأكد من أن جهاز EtherCAT Master يدعم ميزة الاتصال السريع أثناء التشغيل. ولتحقيق أسرع أوقات اتصال ممكنة، ضع EK1122-0080 بالقرب من واجهة الإرساء قدر الإمكان. حدِّد عدد العقد في مجموعة "الاتصال السريع أثناء التشغيل" للحفاظ على سرعات المزامنة المثلى.
التدريع والتأريض في مناطق ATEX:
في التطبيقات التي تتطلب الامتثال لمعيار ATEX (Ex nA)، يجب توصيل سكة DIN مقاس 35 مم بأرضي وظيفي نظيف. استخدم وصلة الدفع للداخل المخصصة للتوصيل لضمان تلامس مقاوم للاهتزازات. تأكد من إدخال موصلات RJ45 بالكامل ومن استمرارية تدريع الكابل عبر نقطة الوصل لمنع الجهود العابرة في البيئات الخطرة.
التركيب الميكانيكي والمسافات:
تستخدم الوحدة وصلة مزدوجة بالشق والدبوس للتركيب جنبًا إلى جنب. وبينما يدعم EK1122-0080 مواضع تركيب متغيرة، يُوصى بالتركيب الرأسي لتحقيق أفضل تبديد للحرارة. تأكد من بقاء مصابيح LED للإشارة مرئية لإجراء التشخيص الميداني، إذ توفر معلومات حالة آنية مهمة عن الوصلة/النشاط لكلا المنفذين.
