EL3121 BECKHOFF وحدة طرفية لإدخال تناظري، قناة واحدة، 4-20 مللي أمبير EtherCAT

نظرة عامة على المنتج

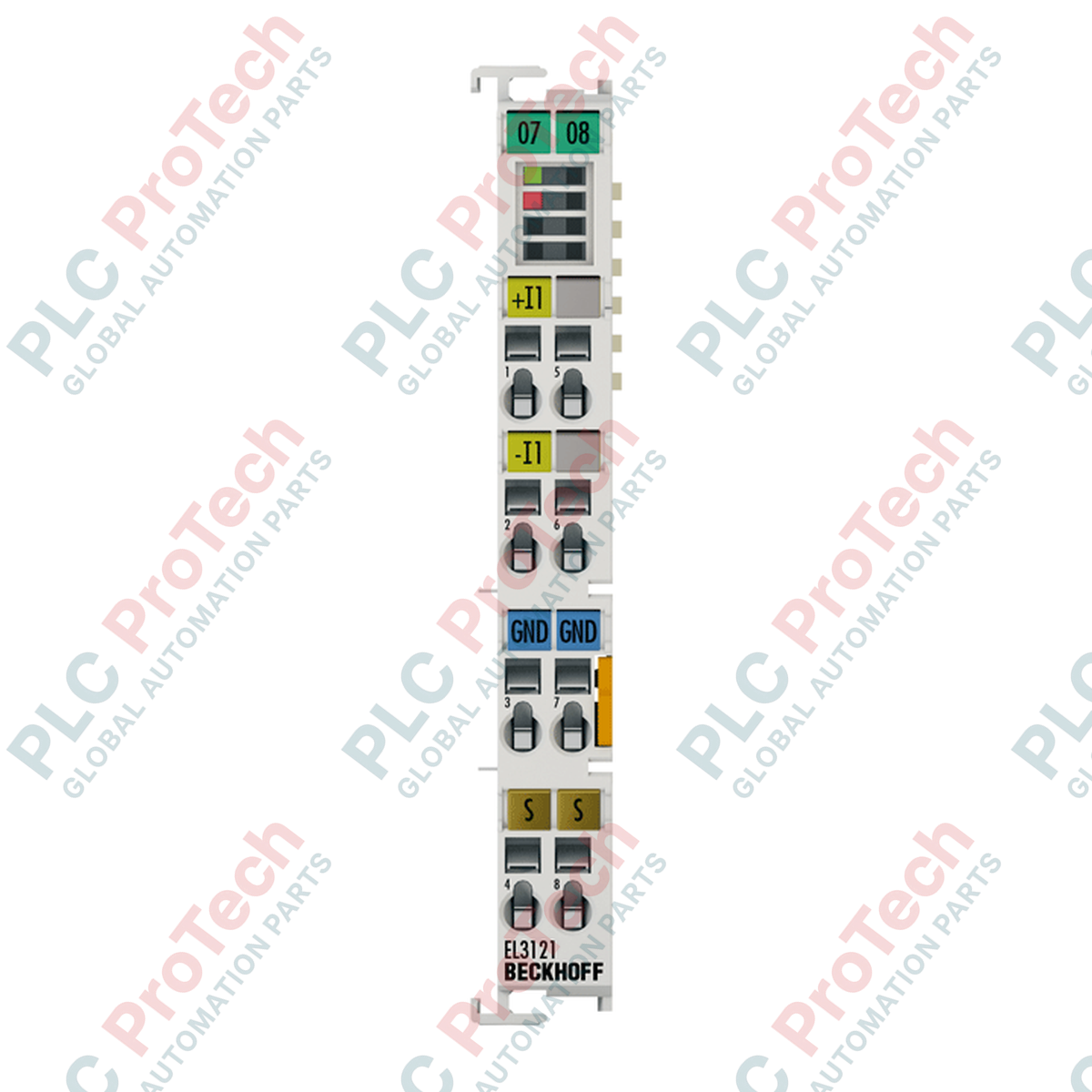

إن  EL3121 (EL 3121)  وحدة طرفية تناظرية أحادية القناة عالية الدقة، مصممة لالتقاط إشارات من 4 إلى 20 ملي أمبير عبر بنية دخل تفاضلية. وبفضل دقة تبلغ 16 بت ودعم الساعات الموزعة (DC)، توفر طرفية EtherCAT هذه أخذ عينات متزامنًا وعالي السرعة للبيانات، مع زمن تحويل يبلغ نحو 40 ميكروثانية. وفي القطاعات الصناعية التي تتطلب دقة عالية، مثل الجرعات الكيميائية الدقيقة، ومعالجة النفط والغاز، والتغذية الراجعة للحركة عالية السرعة، تُعد  EL3121  مكوّنًا أساسيًا لمراقبة متغيرات العمليات. وتضمن تقنيتها التفاضلية وعزلها الكهربائي بجهد 500 فولت رفضًا فائقًا للإشارات ذات النمط المشترك وسلامة الإشارة، مع حماية منطق التحكم الحساس من التشويش الكهربائي المعتاد في مسارات المستشعرات الطويلة داخل بيئات المصانع.

التهيئة الفنية

تم تصميم  EL3121  لمعالجة الإشارات بسرعة وإجراء تشخيصات متقدمة. يتيح تصميم المدخل التفاضلي قياس إشارات التيار بجهد نمط مشترك يصل إلى 10 فولت، مع الحفاظ على انخفاض المقاومة الداخلية، إذ تبلغ عادةً 85 أوم (بالإضافة إلى جهد الصمام الثنائي). ويتميز الجهاز بمرشح دخل ذي تردد حدّي يبلغ 5 كيلوهرتز، ويمكن تحسينه أكثر من خلال تفعيل المرشحات الرقمية FIR (استجابة نبضية محدودة) أو IIR (استجابة نبضية غير محدودة). وهو يدعم صور العمليات القياسية والمضغوطة، ويتضمن مراقبة مدمجة للقيم الحدية لتفعيل الإنذارات ضمن دورة EtherCAT. كما أن الوحدة متوافقة بالكامل مع ناقل EtherCAT ‏E-bus بسرعة 100 ميجابت/ثانية، وموجودة في هيكل طرفي مدمج من البولي كربونات بعرض 12 مم، ولا تتطلب إعدادًا يدويًا لعنوان الجهاز.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تستفيد ميزة «الساعات الموزعة» من EL3121؟

تتيح الساعات الموزعة لـ  EL3121 أخذ عينات من الإشارة التناظرية في لحظة دقيقة ومتزامنة عبر شبكة EtherCAT بأكملها. وهذا أمر بالغ الأهمية للتطبيقات التي تتطلب بيانات مرفقة بالطابع الزمني أو تنسيقًا دقيقًا بين قنوات إدخال متعددة ومحاور الحركة.

هل يستطيع EL3121 التعامل مع طفرات الإشارة القادمة من الحقل؟

نعم، صُممت الوحدة لتحمل جهد اندفاع يصل إلى 35 فولتًا. علاوةً على ذلك، يتيح التحويل عالي السرعة ومراقبة القيمة الحدية الداخلية لوحدة التحكم الاستجابة بشكل شبه فوري لحالات زيادة التيار أو الاندفاع المُبلّغ عنها في بيانات العملية.

ما ميزة الإدخال التفاضلي مقارنةً بالإدخال أحادي الطرف لإشارة 4-20 ملي أمبير؟

يقيس الإدخال التفاضلي في  EL3121 هبوط الجهد عبر تحويلة داخلية بين موصلي إشارة، بدلًا من قياسه بالنسبة إلى أرضي مشترك. ويؤدي ذلك بفعالية إلى إلغاء ضوضاء النمط المشترك وفروق جهد الأرضي التي قد تشوه قياسات التيار عبر أطوال الكابلات الكبيرة.

دليل الهندسة والتركيب

توصيل الأسلاك والحماية لدقة 16 بت:

للحفاظ على سلامة البيانات ذات 16 بت، استخدم كابلات مزدوجة مجدولة محمية (STP). يجب توصيل الغلاف بالأرضي الوظيفي (FE) عند مدخل الخزانة باستخدام طرفية منخفضة الممانعة. بالنسبة إلى  EL3121، يجب توصيل موصلي الإشارة الموجب والسالب بطرفيتي الإدخال التفاضلي. احرص على أن يكون طول التجريد 8–9 مم لضمان تثبيت التلامس المشغّل بنابض بإحكام.

تهيئة المرشح الرقمي:

للتطبيقات عالية التردد، استخدم المرشح الافتراضي بتردد 5 كيلوهرتز. ومع ذلك، إذا كانت إشارتك عرضة للضوضاء الكهربائية منخفضة التردد، فعّل مرشحات FIR أو IIR عبر إعدادات CoE (CanOverEtherCAT) في TwinCAT. يتميز مرشح FIR بفعالية خاصة في كبح تداخل التيار الكهربائي بتردد 50/60 هرتز، رغم أنه قد يزيد قليلًا من زمن الاستجابة الفعلي مقارنةً بالتحويل الخام البالغ 40 ميكروثانية.

الامتثال لمعيار ATEX في المناطق الخطرة:

تم اعتماد  EL3121 للاستخدام في المناطق الخطرة من المنطقة 2. بالنسبة إلى هذه التركيبات، تأكد من تركيب الطرفية داخل غلاف يوفر حماية لا تقل عن IP54. لا تفصل الطرفية أو أسلاك الحقل أثناء تشغيل ناقل E-bus، إذ قد يتسبب القوس الكهربائي في خطر اشتعال في الأجواء القابلة للانفجار. افحص بانتظام الوصلة المزدوجة ذات الفتحة والمفتاح بين الوحدات المتجاورة لضمان وجود ترابط ميكانيكي مقاوم للاهتزاز.
