Manufacturer: BECKHOFF
Product No.: EL3152
Country of origin: Germany
Product Type: طرف EtherCAT
Payment:T/T, Western Union
Weight: 2000g
Dimensions: 12 مم × 100 مم × 68 مم
Shipping port: Xiamen
Warranty: 12 months
إن EL3152 (EL3152) هو طرف إدخال تماثلي ثنائي القنوات عالي الدقة مصمم خصيصًا لنظام الإدخال/الإخراج EtherCAT، وتمت هندسته خصيصًا لمعالجة إشارات التيار القياسية من 4 إلى 20 مللي أمبير. بفضل الدقة العالية التي تبلغ 16 بت، يوفر التفاصيل الدقيقة المطلوبة لتطبيقات B2B الصناعية الملحة مثل استشعار الضغط ومراقبة التدفق وتنظيم درجة الحرارة في هندسة العمليات. يستخدم EL3152 تقنية أحادية الطرف، مما يعني أن المدخلات تشترك في أرضي داخلي مشترك، مما يحسن كثافة الطرف مع الحفاظ على ملف نحيف يبلغ 12 مم. يضمن دعم الساعات الموزعة (DC) المتكامل مزامنة القياسات عبر شبكة EtherCAT بدقة أقل من 1 ميكروثانية، مما يتيح حلقات تحكم حتمية عالية السرعة.
صُمم EL3152 لكل من السرعة ونقاء الإشارة. يوفر وقت تحويل قياسي يبلغ ~60 ميكروثانية، والذي يمكن تسريعه إلى ~40 ميكروثانية في "الوضع السريع" للتطبيقات الديناميكية العالية. لمكافحة الضوضاء الكهربائية الصناعية، يتميز الطرف بفلاتر FIR (Finite Impulse Response) و IIR (Infinite Impulse Response) التي يمكن تفعيلها برمجياً.
لتحقيق السلامة والموثوقية، يشتمل الطرف على مراقبة قيمة الحد، مما يسمح لوحدة التحكم المنطقية القابلة للبرمجة (PLC) بتشغيل الإنذارات أو التوقفات الطارئة إذا تجاوزت الإشارة أو انخفضت عن العتبات المحددة مسبقًا. يحمي العزل الكلفاني 500 فولت بين مستوى الإشارة وناقل E-bus منطق التحكم الداخلي من ارتفاعات الجهد في جانب المجال. علاوة على ذلك، تم اعتماد الوحدة بشكل شامل للاستخدام العالمي في البيئات الخطرة بموافقات ATEX و IECEx و cFMus.
| الخاصية | تفاصيل المواصفات |
| النموذج | EL3152 |
| العلامة التجارية | BECKHOFF |
| عدد المدخلات | 2 (أحادي الطرف) |
| نطاق الإشارة | 4 إلى 20 مللي أمبير |
| الدقة | 16 بت (عالية الدقة) |
| الساعات الموزعة | نعم (دقة < 1 ميكروثانية) |
| وقت التحويل | ~60 ميكروثانية (الوضع السريع: ~40 ميكروثانية) |
| تردد مرشح الإدخال | 5 كيلو هرتز |
| خطأ القياس | < ±0.3 % (بالنسبة للمقياس الكامل) |
| المقاومة الداخلية | نموذجية 85 أوم + جهد ديود |
| استهلاك التيار (ناقل E-bus) | نموذجية 170 مللي أمبير |
| العزل الكهربائي | 500 فولت (جهد E-bus / إشارة) |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| الموافقات | CE، UL، ATEX، IECEx، cFMus |
ما هي فائدة تقنية "أحادية الطرف" في EL3152؟
تستخدم المدخلات أحادية الطرف نقطة مرجعية مشتركة لكلتا القناتين. يتيح ذلك لشركة Beckhoff توفير قناتين عاليتي الدقة بعرض مدمج يبلغ 12 مم، وهو فعال للغاية للخزانات التي تشترك فيها العديد من مستشعرات 4-20 مللي أمبير في مصدر طاقة تيار مستمر 24 فولت مشترك.
هل يمكنني مراقبة انقطاع سلك باستخدام هذا الطرف؟
نعم. بما أن نطاق الإشارة هو 4-20 مللي أمبير، فإن أي قراءة للتيار أقل بكثير من 4 مللي أمبير (عادة < 3 مللي أمبير) يمكن أن تفسرها PLC على أنها "انقطاع سلك" أو عطل في المستشعر، مما يوفر ميزة تشخيص متأصلة على أنظمة 0-10 فولت.
هل هذا الطرف مناسب للاستخدام في المناطق الخطرة في أمريكا الشمالية؟
نعم. مع اعتماد cFMus Class I, Division 2، تمت الموافقة على استخدام EL3152 في الأجواء المتفجرة في أمريكا الشمالية، وكذلك مناطق المنطقة 2 الأوروبية عبر تصنيفاته ATEX و IECEx.
الأسلاك الدقيقة: للقياسات عالية الدقة 16 بت، استخدم الكابلات المحمية المزدوجة المجدولة. يجب تأريض الدرع إلى الأرض الوظيفية (FE) عبر ناقل درع أو مشبك منخفض المعاوقة أقرب ما يمكن إلى الطرف لتقليل تداخل EMI.
اختيار الفلتر: استخدم فلتر FIR للقياسات المستقرة في البيئات ذات الضوضاء عالية التردد. استخدم فلتر IIR إذا كنت تحتاج إلى أوقات استجابة أسرع مع تضحية طفيفة في قمع الضوضاء. يمكن تعديل هذه الإعدادات بسهولة عبر علامة التبويب "CoE - Online" في TwinCAT.
التخطيط الحراري: يستهلك EL3152 حوالي 170 مللي أمبير من ناقل E-bus. تأكد من أن مقرن الناقل (مثل EK1100) أو طرف تغذية الطاقة يوفر تيارًا كافيًا للقطاع بأكمله. حافظ على التثبيت الرأسي على سكة DIN للسماح بتبريد الحمل الحراري الطبيعي.
يعد EL3152 الخيار الأمثل للمهندسين الذين يبحثون عن توازن بين الحصول على البيانات عالية السرعة والاستقرار الصناعي. تضمن دقته التي تبلغ 16 بت التقاط حتى أصغر التقلبات في التيار، بينما يوفر مرشح التردد الأقصى 5 كيلو هرتز إشارة نظيفة لحلقات التحكم PID. يسهل تضمين الأسلاك القابلة للتوصيل من سلسلة ES الصيانة السريعة واستبدال الوحدة دون إعادة الأسلاك. بالنسبة لبناة الآلات B2B، يوفر EL3152 واجهة تماثلية قوية ومعتمدة عالميًا تبسط الجسر بين الأجهزة الميدانية وأنظمة التحكم المتطورة القائمة على EtherCAT.
الشحن السريع العالمي
الإرجاع والضمان
تتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).
للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولية، يرجى الاطلاع على سياسة الاسترداد والإرجاع الرسمية الخاصة بنا.
| Color pattern |
Greyish White
|
| Country of origin |
Germany
|

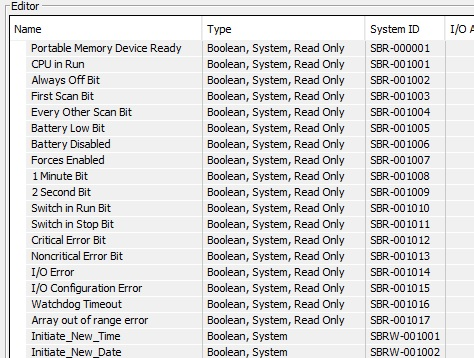

System-level values inside PLCs provide critical insight into execution state, diagnostics, and performance. This guide explains how to access and use these hidden variables across major platforms to...

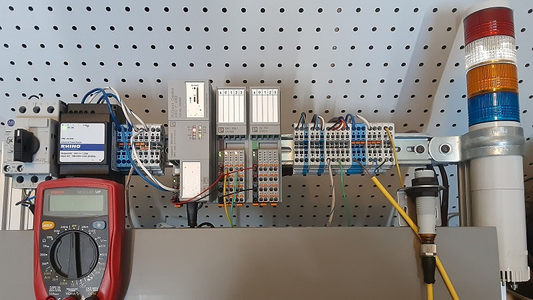

This tutorial walks through the first programming steps on Phoenix Contact’s PLCnext platform, bridging PLC logic and IIoT flexibility. It covers setup, networking, I/O mapping, and ladder logic...

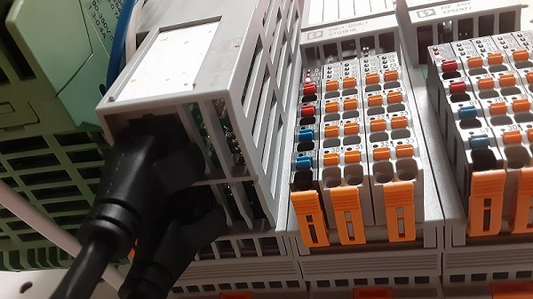

This guide explains how to build a reliable automation control system. It covers I/O planning, fieldbus selection, and PLC architecture. Engineers can avoid costly mistakes by understanding system...

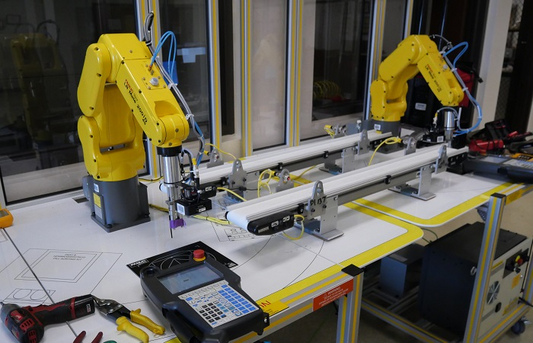

FANUC’s Ethernet Global Data (EGD) protocol enables fast, deterministic robot-to-robot communication in modern manufacturing cells. This article explains configuration, networking, and I/O mapping...
