الشركة المصنعة: BECKHOFF
رقم المنتج: EL9400
Country of origin:ألمانيا
نوع المنتج: طرفية مصدر الطاقة لـ E-BUS
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

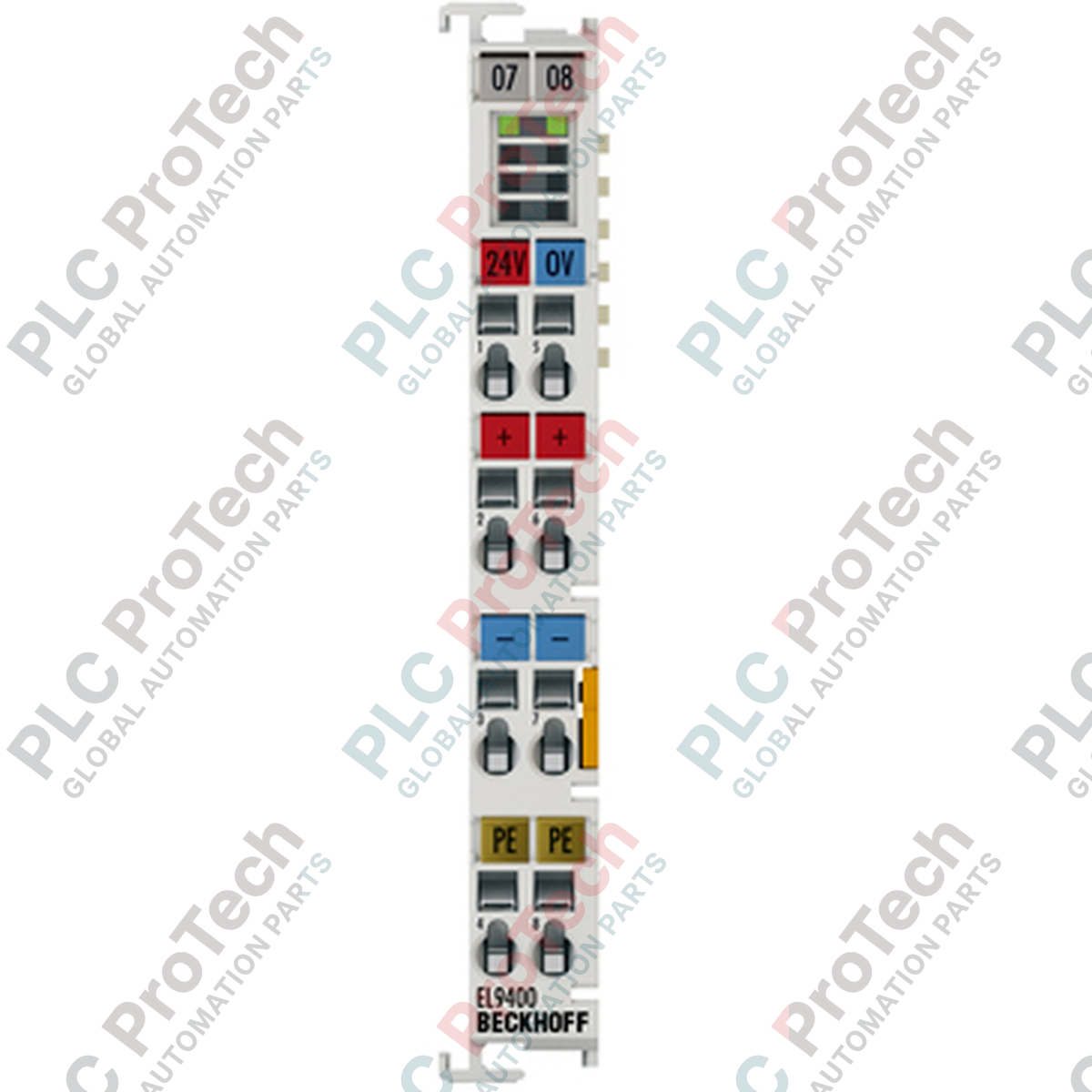

إن EL9400 (EL9400) هو طرف مصدر طاقة عالي الكفاءة، مصمم لتجديد إشارة وطاقة ناقل E-bus داخل كتلة أطراف EtherCAT. في أنظمة الأتمتة الصناعية واسعة النطاق—مثل خطوط التجميع عالية السرعة، وآلات التغليف، وأنظمة التحكم في الحركة متعددة المحاور—قد يتجاوز استهلاك التيار الداخلي لناقل E-bus قدرة المقرن الأساسي. يعالج EL9400 هذه الفجوة من خلال تحويل دخل 24 VDC إلى مصدر مستقر بجهد 5 VDC، مع توفير ما يصل إلى 2 A للإلكترونيات اللاحقة الخاصة باتصالات ناقل E-bus. ويضمن ذلك نقلًا مستقرًا للبيانات ويمنع تدهور الإشارة عبر محطات الإدخال والإخراج الممتدة. ومن خلال عزل جهد المجال عن جهد المنطق بعزل كهربائي يبلغ 500 V، يحمي الطرف أيضًا وحدات المعالجة الحساسة من الضوضاء الكهربائية وارتفاعات الجهد التي تحدث على جانب المجال.
يعمل EL9400 كوحدة لإدارة الطاقة مزدوجة الوظيفة. ميكانيكيًا، يواصل تمرير نقاط تلامس طاقة 24 VDC (حتى 10 A) إلى الأطراف اللاحقة لتغذية أجهزة المجال. وإلكترونيًا، ينهي مقطع ناقل E-bus السابق ويبدأ مقطع طاقة جديدًا لمنطق الاتصالات الداخلي. وتُعد هذه الوحدة ضرورية عندما يتجاوز إجمالي متطلبات تيار منطق ناقل E-bus للأطراف المتصلة حد إمداد مقرن الناقل أو طرف مصدر الطاقة السابق. تدعم الوحدة التوصيلات القابلة للفصل لجميع هياكل سلسلة ESxxxx، مما يتيح إجراء الصيانة السريعة واستبدال الأجهزة دون فصل مجموعة الأسلاك الرئيسية.
| الخاصية | المواصفة |
| الطراز | EL9400 |
| العلامة التجارية | BECKHOFF |
| جهد الدخل | 24 V DC (-15 percent / +20 percent) |
| جهد الخرج | 5 V DC (لتغذية ناقل E-bus) |
| تيار الخرج | 2 A |
| تيار الدخل | Typ. 70 mA + (E-bus / 4) |
| نقاط تلامس الطاقة | Max. 24 V DC / Max. 10 A |
| العزل الكهربائي | 500 V (E-bus / جهد المجال) |
| نوع التوصيل | قفصي نابضي (قابل للفصل لسلسلة ES) |
| درجة حرارة التشغيل | -25 إلى 60 deg C |
| الأبعاد | 12 mm x 100 mm x 68 mm |
| الوزن | Approx. 65 g |
متى يصبح من الضروري إضافة EL9400 إلى مقطع أطراف EtherCAT الخاص بي؟
يجب دمج EL9400 عندما يتجاوز الاستهلاك التراكمي لتيار ناقل E-bus (عادةً 5 V) لجميع الأطراف المتصلة قدرة خرج المقرن لديك (غالبًا 1000 mA أو 2000 mA). ويشيع ذلك في المقاطع التي تحتوي على وحدات تناظرية عالية الكثافة أو أطراف وظيفية معقدة.
هل يستطيع EL9400 توفير الطاقة لمجسات ومشغلات المجال؟
يمرر EL9400 طاقة المجال بجهد 24 VDC عبر نقاط تلامس الطاقة الداخلية (حتى 10 A)، إلا أن وظيفته الإلكترونية الأساسية هي توليد طاقة المنطق بجهد 5 V الخاصة بناقل E-bus. وإذا كنت تحتاج فقط إلى تجديد طاقة المجال (24 VDC) دون إضافة تيار إلى ناقل E-bus، فقد يكون طرف التغذية EL9100 أو EL9110 أكثر ملاءمة.
هل يتطلب EL9400 تهيئة برمجية في TwinCAT؟
يُعد EL9400 وحدة أجهزة شفافة سلبية فيما يتعلق ببروتوكول EtherCAT؛ ولا يشغل عنوانًا في صورة العمليات. ومع ذلك، يجب وضعه بشكل صحيح في التهيئة الفيزيائية والطوبولوجية داخل TwinCAT لحساب ميزانية طاقة مقطع ناقل E-bus بدقة.
حساب ميزانية الطاقة: قبل التركيب، استخدم أداة "Project Comparison" في TwinCAT أو أجرِ حسابًا يدويًا لجمع متطلبات تيار ناقل E-bus لجميع الوحدات اللاحقة. تأكد من ألا يتجاوز الإجمالي حد 2 A الخاص بـ EL9400. سيؤدي تحميل مصدر طاقة ناقل E-bus بشكل زائد إلى أخطاء اتصال متقطعة أو أعطال "Invalid V30 State".
عزل المقطع: يوفر EL9400 عزلًا كهربائيًا بجهد 500 V بين ناقل E-bus ونقاط تلامس الطاقة. وللحفاظ على سلامة هذا العزل، تأكد من أن مصدر 24 VDC الذي يغذي EL9400 نظيف ومنفصل عن دوائر الأحمال الحثية عالية الضوضاء كلما أمكن ذلك.
كفاءة التوصيل: عند استخدام الإصدار ES9400 (القابل للفصل)، استخدم موصلات التوصيل المرمزة لمنع أخطاء التوصيل أثناء الاستبدال الميداني. تأكد من توصيل دخل 24 VDC باستخدام مقطع عرضي أدنى قدره 0.75 mm squared للتعامل مع حمل محتمل يبلغ 10 A يمر عبر نقاط تلامس الطاقة إلى الأطراف اللاحقة.
