وحدة اتصال PROFIBUS DP من سلسلة Lenze 8200 EMF2131IB

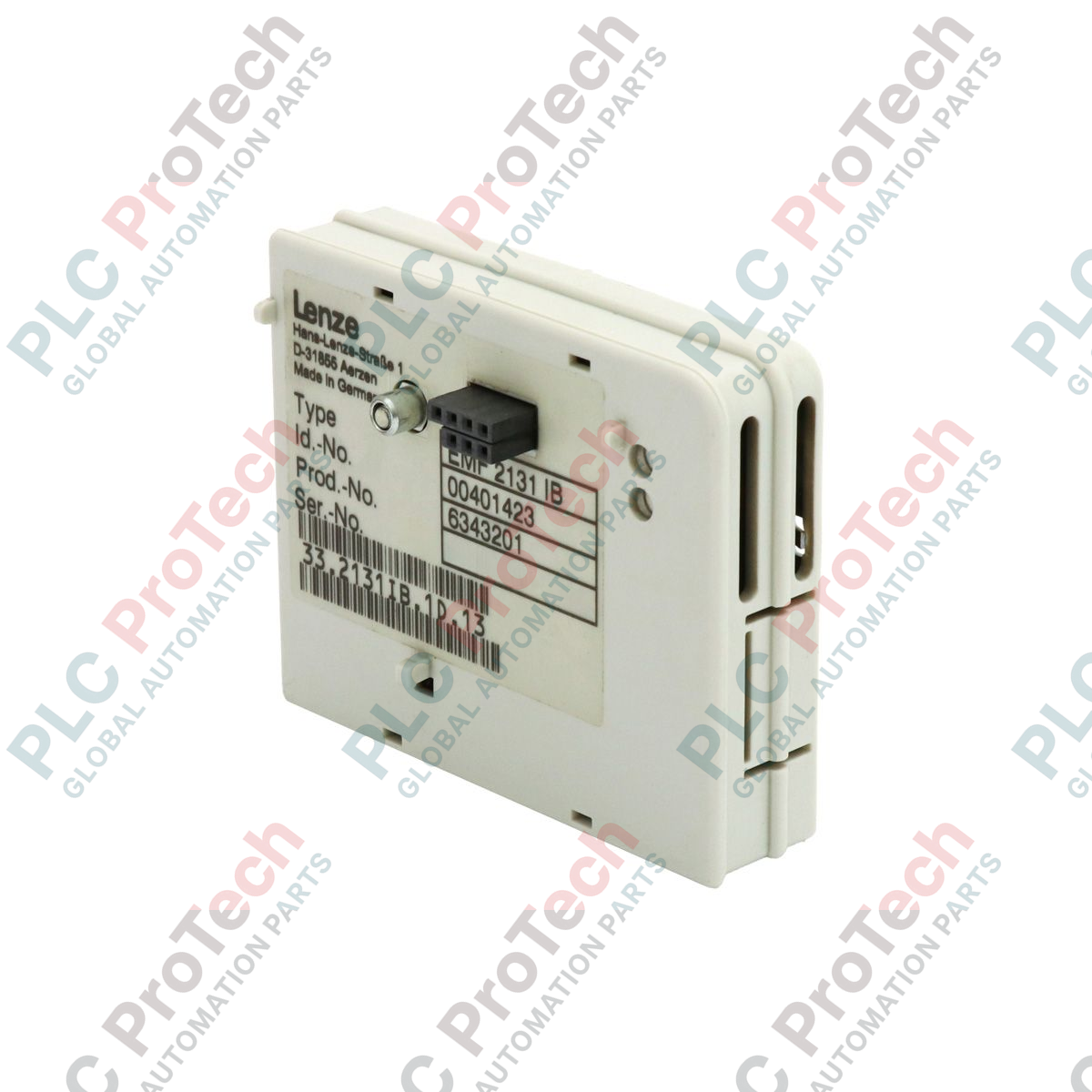

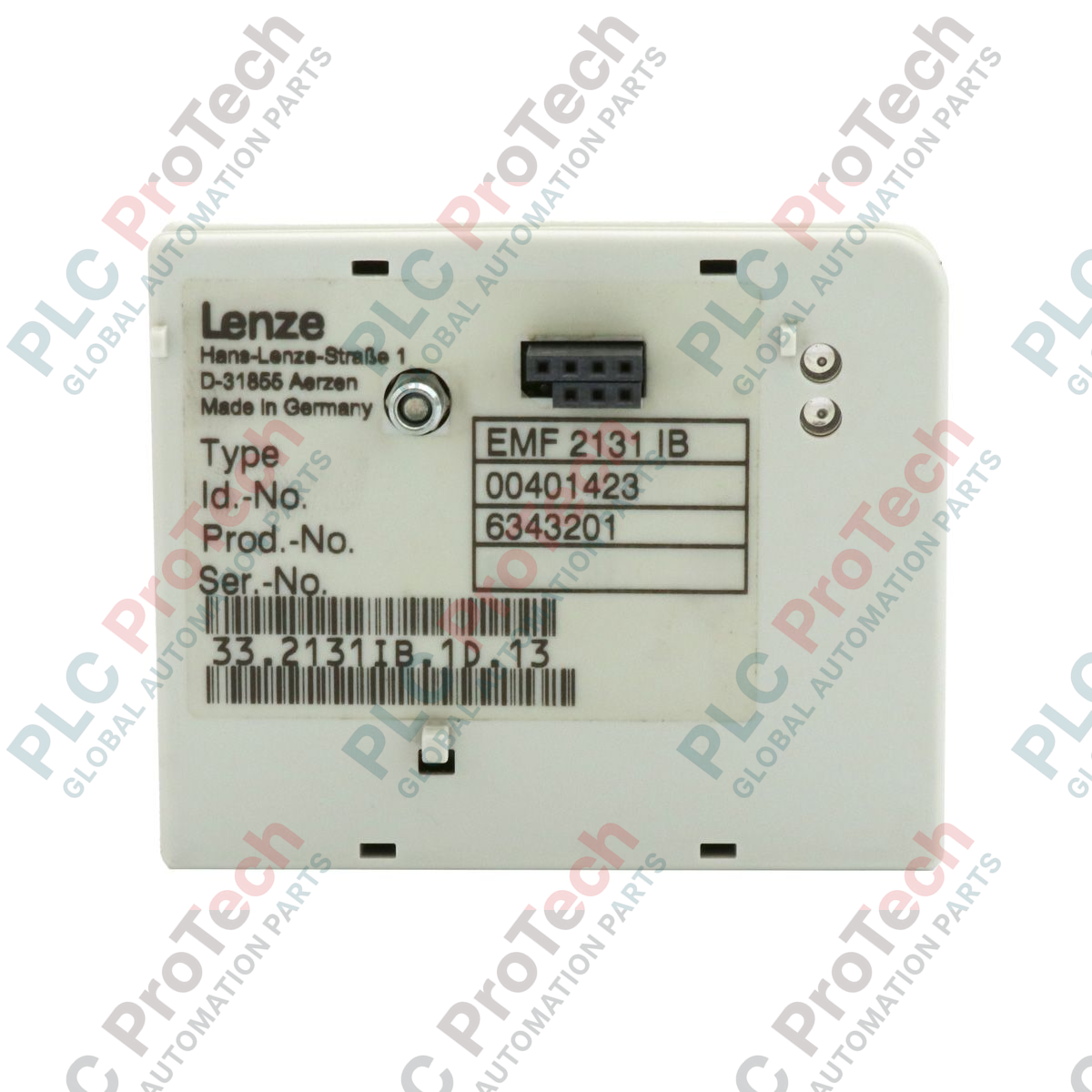

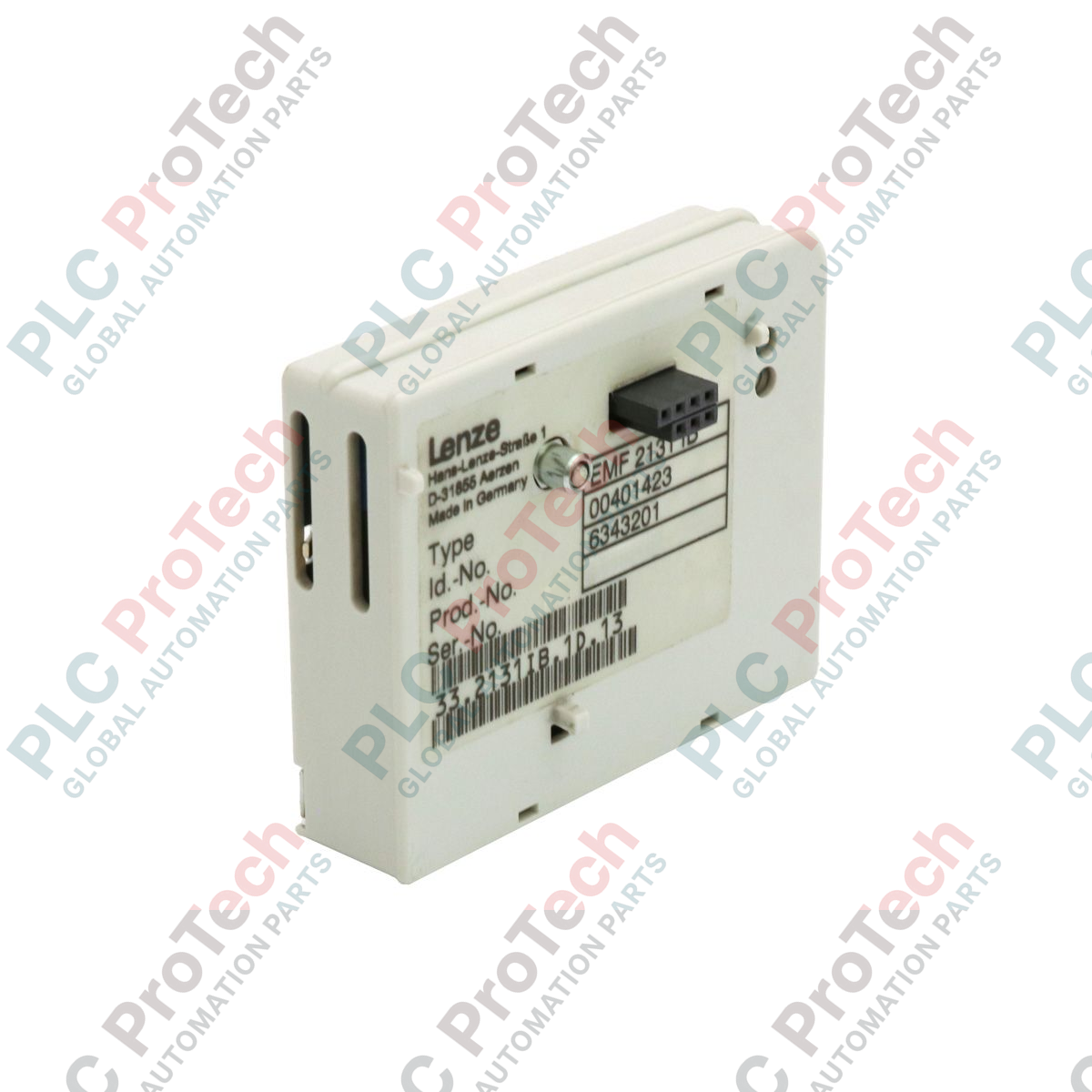

نظرة عامة على المنتج

يُعد EMF2131IB (EMF2131IB) وحدة واجهة PROFIBUS DP عالية السرعة مصممة خصيصًا لعواكس التردد من سلسلة Lenze 8200 وسلسلة 8200 motec. تتيح هذه الوحدة القابلة للتوصيل دمج تقنية القيادة اللامركزية في بيئات الحافلات الميدانية المعيارية، مما يسمح بالتحكم والمراقبة في الوقت الحقيقي عبر وحدة تحكم منطقية قابلة للبرمجة رئيسية (مثل Siemens S7 أو نظام مماثل). من خلال توفير جسر رقمي لتهيئة المعلمات وتبادل بيانات العمليات، يلغي EMF2131IB الحاجة إلى توصيلات تماثلية واسعة، مما يقلل من تداخل الضوضاء الكهربائية ووقت التشغيل. كجسر اتصال متخصص، فهو ضروري للهياكل المعقدة للأتمتة في تجميع السيارات، ومعالجة الأغذية، واللوجستيات عالية السرعة حيث يكون التنسيق المتزامن للمحركات أمرًا حيويًا.

التكوين الفني

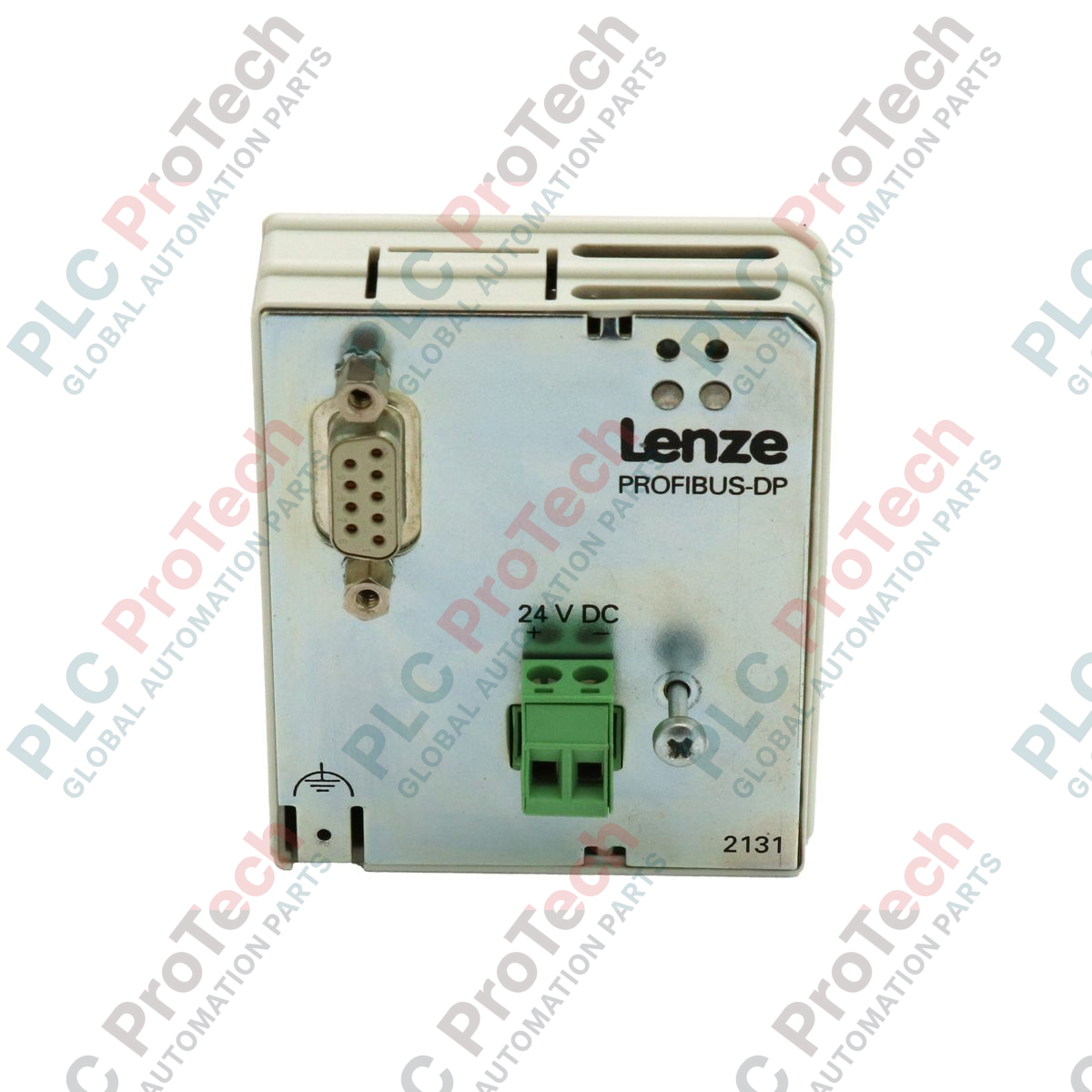

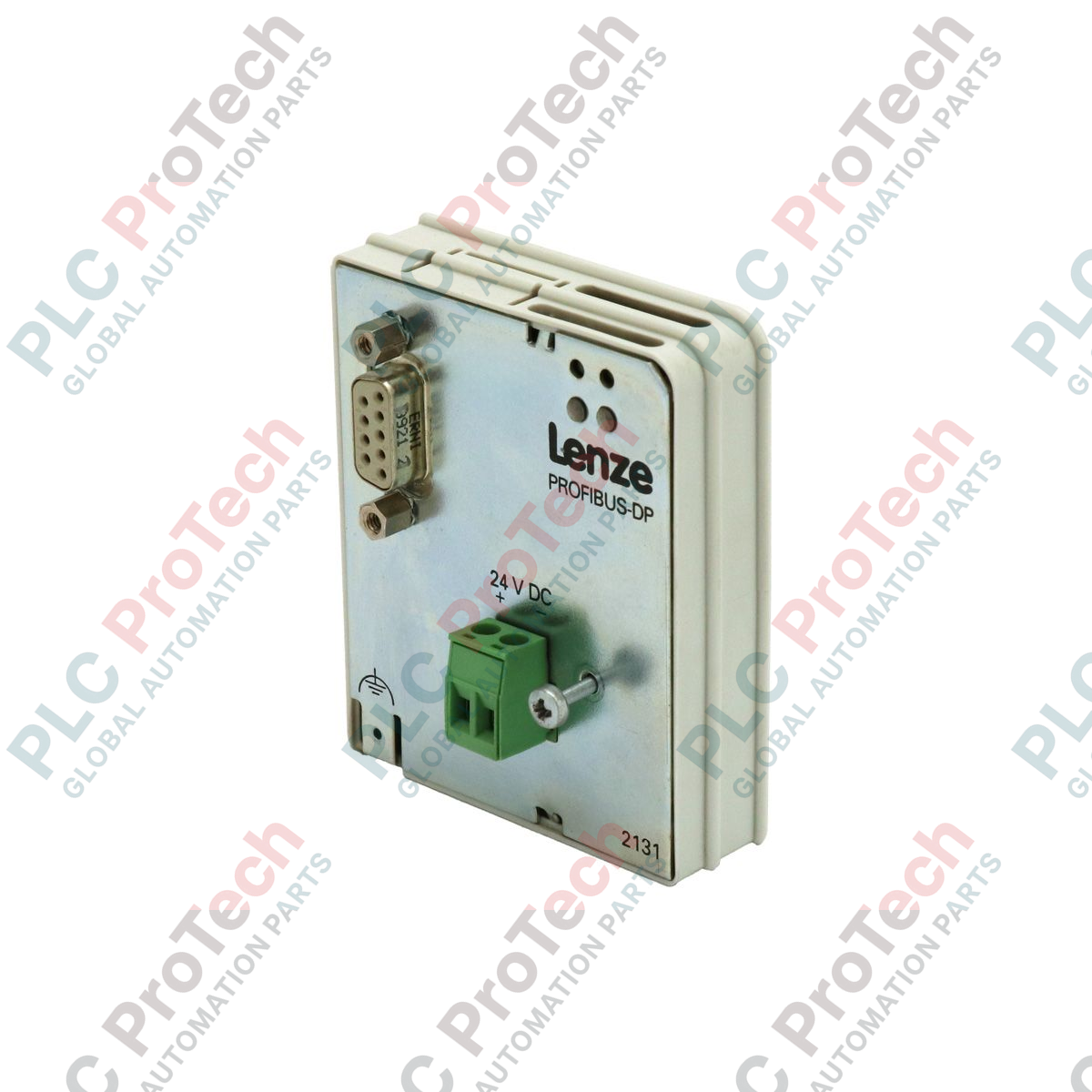

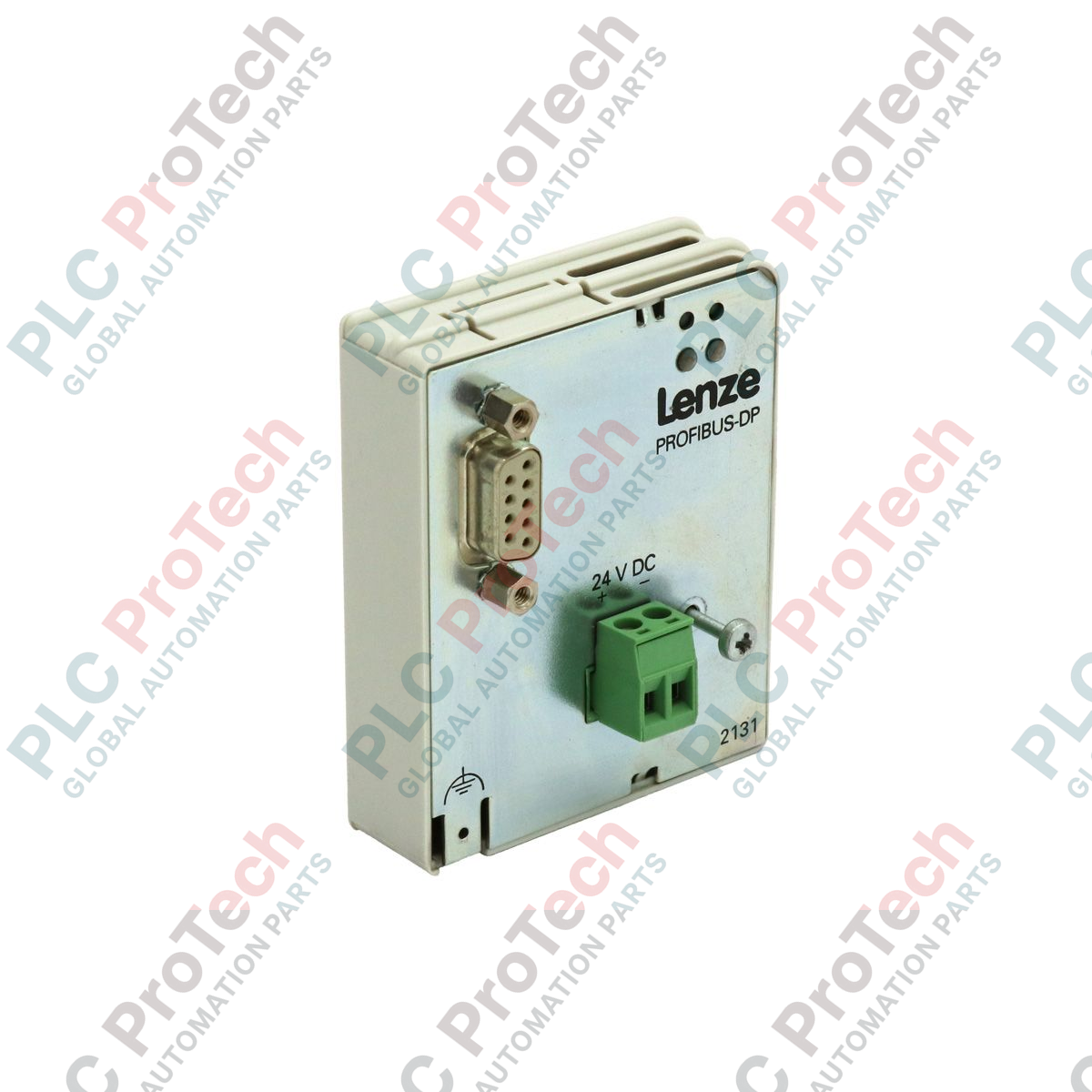

تم تصميم جهاز EMF2131IB ليتم تركيبه في فتحة التوسعة الأمامية لعواكس سلسلة 8200. يدعم بروتوكول PROFIBUS DP-V0، مما يسهل تبادل البيانات الدوري لصور العمليات (مثل نقاط ضبط السرعة، التردد الفعلي، وحالة الجهاز). تتميز الوحدة بموصل D-Sub قياسي ذو 9 دبابيس للاتصال بالشبكة ومزودة بمفاتيح DIP مدمجة لضبط عنوان المحطة (النطاق من 1 إلى 126). توفر مصابيح LED التشخيصية تغذية راجعة بصرية فورية عن حالة الاتصال (تشغيل/خطأ)، مما يسمح بحل المشكلات بسرعة في الموقع. تصميمها منخفض الطاقة يستمد التيار مباشرة من ناقل العاكس الداخلي، مما يضمن عدم الحاجة إلى مصدر طاقة مساعد خارجي للتشغيل الأساسي.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف أضبط عنوان محطة PROFIBUS على EMF2131IB؟

يتم ضبط العنوان عبر مفاتيح DIP المدمجة الموجودة على جانب أو خلف الوحدة. تأكد من إيقاف تشغيل العاكس قبل تغيير وضعية المفاتيح. العنوان مشفر بنظام ثنائي؛ على سبيل المثال، لضبط العنوان 3، يجب أن تكون المفاتيح 1 و2 في وضع "تشغيل".

هل تتطلب هذه الوحدة ملف GSD لدمجها مع وحدة التحكم المنطقية القابلة للبرمجة؟

نعم. للتواصل مع EMF2131IB، يجب استيراد ملف GSD الخاص بـ Lenze (عادة LENZ2131.GSD) في أداة تكوين الأجهزة الخاصة بوحدة التحكم المنطقية القابلة للبرمجة (مثل TIA Portal أو Step 7). يحدد هذا الملف خريطة الإدخال/الإخراج وقواعد الوصول إلى المعلمات للعاكس.

ماذا يعني وميض LED أحمر على الوحدة؟

عادةً ما يشير وميض LED الأحمر إلى "خطأ في التهيئة" أو "خطأ في الإعداد". هذا يعني أن وحدة التحكم الرئيسية قد أنشأت اتصالًا فعليًا لكن طول البيانات أو التهيئة المرسلة لا تتطابق مع إعدادات العتاد لـ EMF2131IB.

دليل الهندسة والتركيب

• إنهاء الشبكة: يتطلب PROFIBUS إنهاءً نشطًا في كلا طرفي مقطع الشبكة الفيزيائي. إذا كانت وحدة EMF2131IB هي آخر جهاز في السلسلة، تأكد من ضبط مفتاح الإنهاء في موصل D-Sub ذو 9 دبابيس على "تشغيل". عدم القيام بذلك سيؤدي إلى أخطاء متقطعة في التلغرام وعدم استقرار الحافلة.

• التأريض والتظليل: تعتمد موثوقية الحافلة الميدانية بشكل كبير على التأريض الصحيح. يجب تأريض درع كابل PROFIBUS عند العاكس عبر غلاف موصل D-Sub للوحدة. تأكد من أن العاكس نفسه متصل بسكة التأريض المركزية ذات مقاومة منخفضة لمنع دوائر التأريض التي قد تفسد بيانات الاتصال.

• تحذير التوصيل الساخن: لا تقم بإدخال أو إزالة وحدة EMF2131IB أثناء تشغيل العاكس. قد يسبب ذلك قوسًا كهربائيًا عبر موصلات ناقل النظام الداخلي، مما قد يتلف لوحة التحكم في العاكس أو دوائر الاتصال في الوحدة.
