EP2816-0008 | بيكهوف | صندوق إيثركات مخرج رقمي 16 قناة (D-sub)

نظرة عامة على المنتج

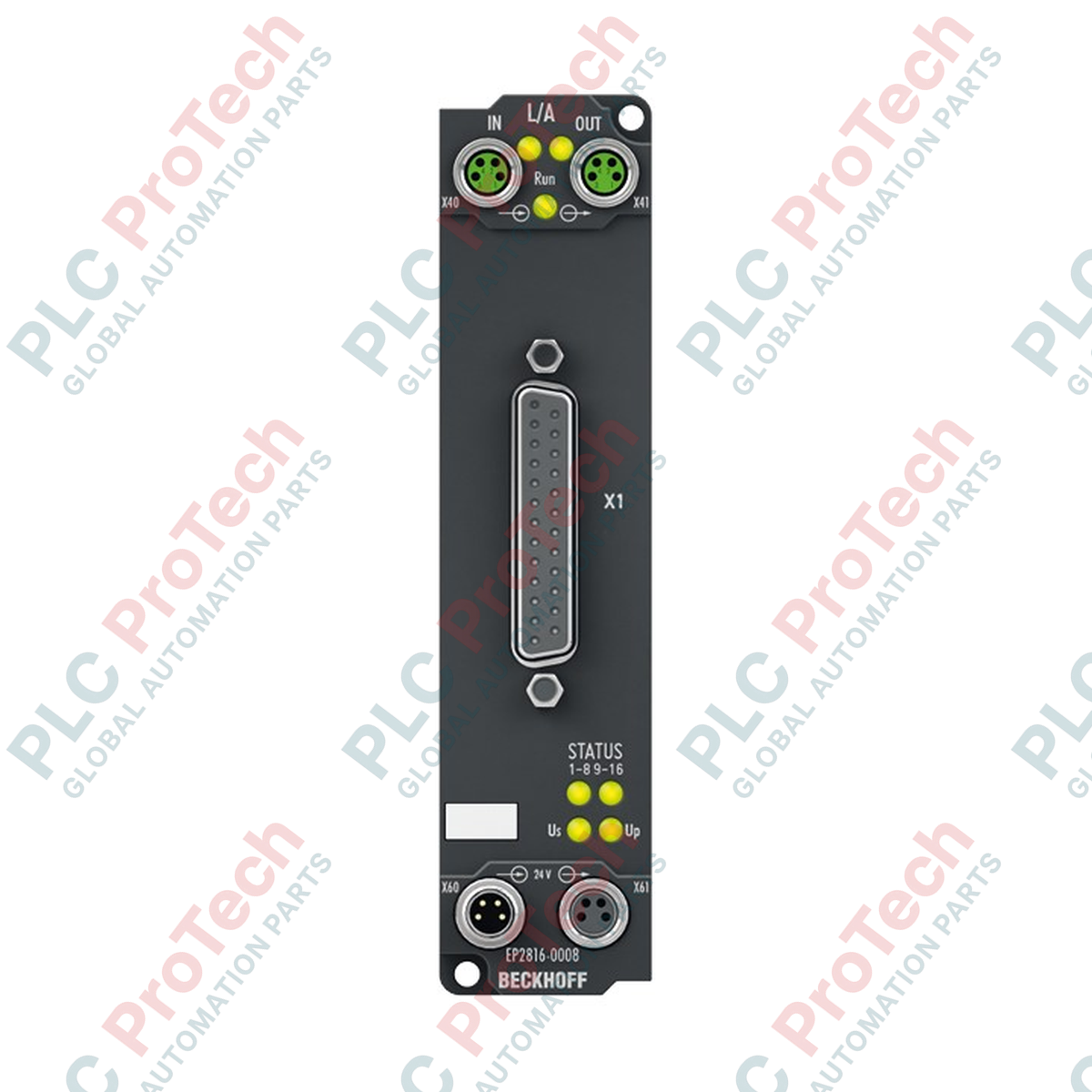

يُعد EP2816-0008 (EP2816-0008) وحدة إدخال/إخراج صناعية عالية الكثافة من سلسلة EtherCAT Box، مصممة للتركيب المباشر على الآلات دون الحاجة إلى خزانة تحكم. يتميز هذا الموديل بـ 16 مخرجًا رقميًا في هيكل متين ومضغوط، وهو مخصص خصيصًا للتواصل مع أطراف صمامات متعددة الدبابيس وكتل المستشعرات والمشغلات المعقدة. باستخدام وصلة D-sub ذات 25 دبوسًا لإشارات الإخراج، يبسط هذا الموديل عملية التوصيل للأسطوانات الهوائية وأطراف الروبوتات. وبفضل تصنيف الحماية IP67، يعمل EP2816-0008 بكفاءة في البيئات القاسية، مقاومًا للماء والغبار والاهتزاز، مع الحفاظ على اتصال حتمي عالي السرعة عبر بروتوكول EtherCAT.

التكوين الفني

تم تحسين بنية الأجهزة في EP2816-0008 لأداء عالي في الإدخال/الإخراج الموزع. يوفر 16 مخرجًا منفصلًا بجهد 24 فولت تيار مستمر، كل منها قادر على توفير 0.5 أمبير. يتميز الموديل بحماية فردية من الدائرة القصيرة لكل قناة لضمان عدم تأثر الكتلة بأكملها عند حدوث عطل في حقل واحد. من المزايا التقنية الرئيسية دعم Distributed Clocks (DC)، مما يسمح بتبديل المخرجات بدقة ميكروثانية متزامنة عبر شبكة EtherCAT بأكملها. يتم توصيل مصدر الطاقة وحافلة EtherCAT عبر موصلات صناعية من نوع M8 ذات براغي، تدعم توصيلًا متسلسلًا لكل من البيانات والطاقة المساعدة.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا يستخدم هذا الموديل موصل D-sub بدلاً من مقابس M12 القياسية؟

تم تصميم EP2816-0008 لتطبيقات "متعددة الدبابيس". استخدام كابل D-sub بوصلة 25 دبوسًا واحدة لنقل 16 إشارة إخراج يقلل بشكل كبير من وقت التركيب وفوضى الكابلات عند الاتصال بجزر الصمامات الهوائية أو كتل المانيفولد المتخصصة التي تستخدم بالفعل واجهات D-sub.

هل يمكنني توصيل الطاقة بشكل متسلسل إلى عدة EtherCAT Boxes؟

نعم. يتضمن الموديل مدخل M8 ذكر للطاقة ومخرج M8 أنثى للاتصال التالي. هذا يسمح لك بتمرير مصدر 24 فولت تيار مستمر إلى عدة وحدات، بشرط ألا يتجاوز إجمالي سحب التيار (بما في ذلك حد 4 أمبير للإخراج في هذه الوحدة) تصنيف كابلات الطاقة M8 الخاصة بك.

ماذا يحدث إذا حدث قصر في إحدى القنوات؟

كل قناة محمية بشكل فردي من القصر. إذا حدث قصر في صمام أو مشغل معين، سيتم إيقاف تشغيل تلك القناة فقط. ستبلغ التشخيصات الداخلية العطل إلى الماستر الخاص بـ EtherCAT (مثل TwinCAT)، بينما تستمر القنوات الـ 15 الأخرى في العمل بشكل طبيعي.

دليل الهندسة والتركيب

• تكامل صمامات الهواء: هذه الوحدة هي الشريك المثالي لأطراف الصمامات من شركات مثل Festo وSMC وNorgren التي تستخدم موصلات D-sub 25 دبوس. تأكد من تطابق ترتيب دبابيس مانيفولد الصمامات مع خريطة D-sub القياسية من Beckhoff لتجنب توصيل المشغلات بشكل خاطئ.

• إدارة حمل التيار: بينما يمكن لكل قناة تحمل 0.5 أمبير، يجب ألا يتجاوز مجموع جميع المخارج ($\sum$) 4 أمبير. إذا كنت تشغل 16 حملًا حثيًا في نفس الوقت، احسب سحب التيار المستمر لضمان عدم تجاوز الحد الإجمالي 4 أمبير، مما قد يؤدي إلى إيقاف حراري للوحدة.

• العزل البيئي: للحفاظ على تصنيف IP67، يجب إغلاق جميع موصلات M8 غير المستخدمة بأغطية واقية. تأكد من أن كابل D-sub 25 دبوس عالي الجودة من الدرجة الصناعية مزود بحشية مدمجة وأن براغي UNC4-40 مشدودة بشكل صحيح لمنع تسرب الرطوبة.

• التركيب والاهتزاز: يمكن تركيب EtherCAT Box بأي اتجاه. استخدم ثقوب التثبيت المدمجة لتثبيته مباشرة على إطار الآلة. مقاومته العالية للاهتزاز والصدمات (EN 60068-2-6/27) تجعله مناسبًا للتركيب على الأجزاء المتحركة مثل أذرع الروبوت أو أنظمة الجانتري.
