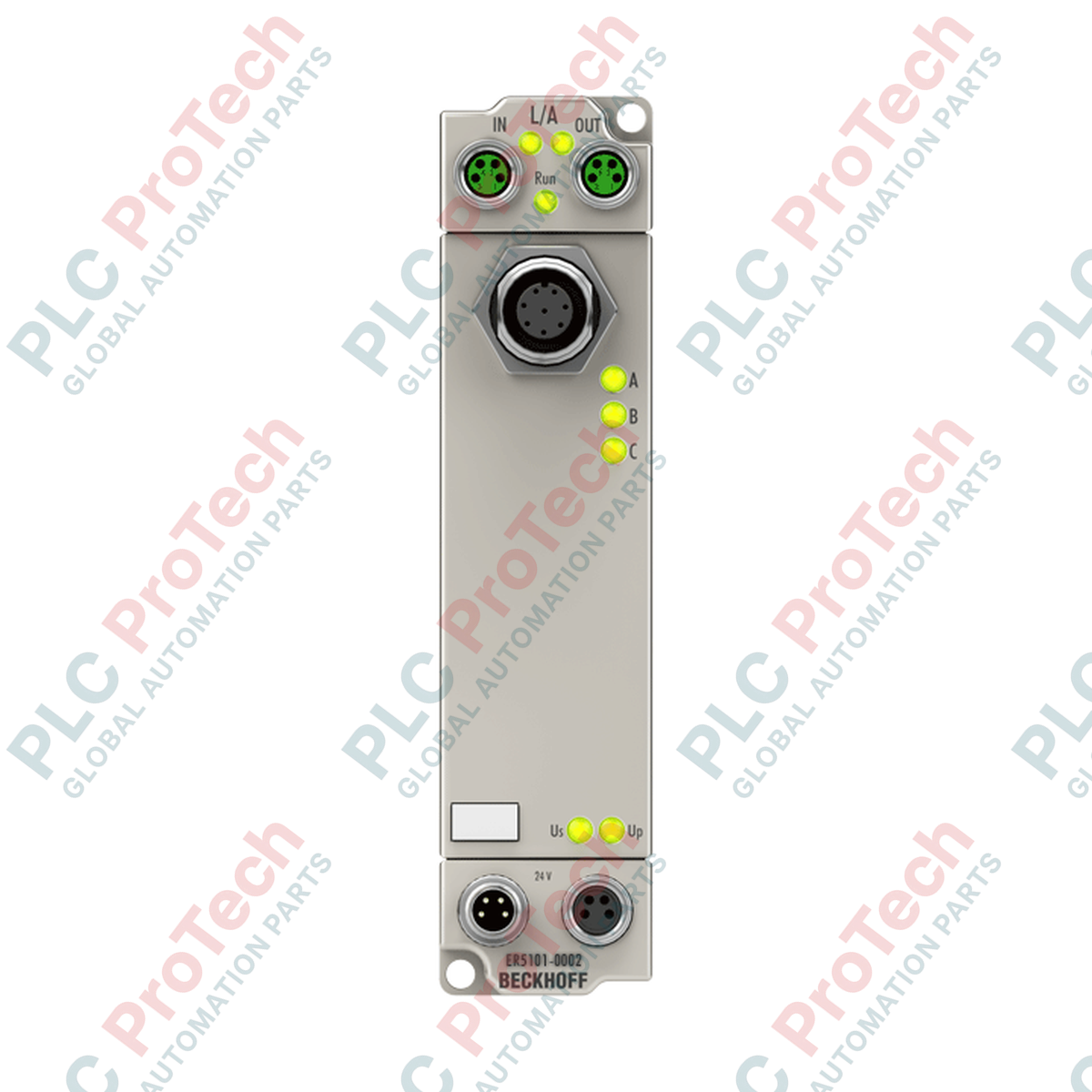

صُمم جهاز Beckhoff ER5101-0002 EtherCAT Box للتحكم الدقيق في الحركة وتوفير تغذية راجعة في البيئات الصناعية القاسية، ويعمل كواجهة متينة لمشفّر تزايدي ذي قناة واحدة. وتتيح هذه الوحدة القابلة للتركيب ميدانيًا، والموجودة في هيكل متين من الزنك المصبوب، الحصول مباشرةً على إشارات المشفّر الرقمية التفاضلية (RS422) أو أحادية الطرف (TTL) دون الحاجة إلى خزانة كهربائية واقية. ويتتبع العدّاد المدمج، بإمكانات 16 بت أو 32 بت، نبضات عالية السرعة تصل إلى 4 ملايين زيادة في الثانية، مما يضمن تزامن بيانات الموضع والسرعة لحظيًا عبر شبكة التحكم باستخدام الساعات الموزعة القياسية.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| معرّف الطراز | ER5101-0002 |
| بروتوكول الاتصال | EtherCAT |
| واجهة ناقل المجال | مقبسان M8، محميان، بتوصيل بقفل لولبي |
| أنواع الإشارات المدعومة | RS422 تفاضلي، TTL أحادي الطرف، مولّد نبضات، عدّاد |
| قنوات الإشارة | قناة واحدة لمشفّر تزايدي (A، A-inv، B، B-inv، C، C-inv) |
| الجهد الاسمي للنظام | 24 فولت تيار مستمر (-15 بالمئة / +20 بالمئة) |
| مصدر طاقة المستشعر | 5 فولت تيار مستمر، بحد أقصى 150 مللي أمبير (VCC) |
| التردد الحدّي | 4,000,000 زيادة/ثانية (مع التقييم الرباعي) |
| وضع الساعة الداخلية | يدعم الساعات الموزعة (DC) |
| استهلاك التيار | 130 مللي أمبير نموذجيًا من US + حمل المستشعر |
| العزل الكهربائي | 500 فولت RMS (جهد الاختبار) |
| فئة الحماية من دخول الأجسام | IP65 وIP66 وIP67 (متوافق مع EN 60529) |
| نطاق درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| نطاق درجة حرارة التخزين | -25 إلى 85 درجة مئوية |
| مقاومة الاهتزاز / الصدمات | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| معايير الامتثال | CE، UL |
| بلد المنشأ | ألمانيا |
| الوزن الصافي | 265 غرامًا |
| وزن الشحن (محسوب) | 2.0 كجم (مع التغليف الواقي) |
| نوع المنفذ / التوصيل | تعيين السنون / قنوات الواجهة |
|---|---|
| دخل EtherCAT | مقبس M8، رباعي السنون، محمي، بترميز D أو بقفل لولبي قياسي |
| خرج EtherCAT | مقبس M8، رباعي الأطراف، توصيل لاحق محمي بقفل لولبي |
| دخل مصدر الطاقة (US/UP) | قابس M8 ذكر، تغذية رباعية الأطراف (US: تغذية التحكم، UP: تغذية الحمل) |
| خرج مصدر الطاقة | مقبس M8 أنثى، تمرير حلقي لاحق رباعي الأطراف |
| إشارات المشفّر | تعيينات مباشرة للمدخلات التفاضلية A وA (معكوس) وB وB (معكوس) وC وC (معكوس) |
إن ER5101-0002 المغلّف بالمعدن مطابق وظيفيًا لـ EP5101-0002 ذي الغلاف البلاستيكي. يشترك الطرازان في بنية السجلات الإلكترونية نفسها، وتعيين صورة المعالجة نفسه، ويستخدمان ملفات تهيئة XML نفسها من Beckhoff TwinCAT ESI (معلومات جهاز EtherCAT التابع). يمكنك إدخال هذه الوحدة المصنوعة من الزنك المصبوب مباشرةً في شبكات مصممة للطراز EP دون الحاجة إلى تعديل شفرة PLC أو تهيئات شجرة TwinCAT.
نظرًا لأن ER5101-0002 مزوّد بعلبة معدنية موصلة، يجب ربطه بشكل صحيح بهيكل الآلة لضمان أداء موثوق للتوافق الكهرومغناطيسي (EMC). قد يؤدي تثبيت الوحدة على قضبان هيكل مطلية أو معزولة من دون شريط تأريض مخصص إلى إدخال ضوضاء في الإشارات على توصيلات المشفّر RS422 عالية التردد، مما يسبب زيادات زائفة في العداد. انتبه جيدًا إلى حدود سحب التيار: إذا سحب المشفّر أكثر من 150 mA من طرف VCC، فسوف ينصهر مصهر PTC الداخلي ذي إعادة الضبط التلقائي، ما يؤدي مؤقتًا إلى تعطيل تغذية المشفّر الراجعة.
عند تهيئة هذه الوحدة ضمن TwinCAT، احرص على تفعيل معلمة التقييم الرباعي داخل نافذة السجل الفوري CoE (CanOpen over EtherCAT) للاستفادة من السعة الكاملة البالغة 4 ملايين زيادة/ثانية. عند استخدام أطوال طويلة لكابلات المشفّر، نوصي باستخدام كابلات زوجية مجدولة عالية الجودة ومحمية، مع تمرير التدريع مباشرةً عبر غلاف موصل M8 المعدني.
قبل تركيب أي نظام EtherCAT Box أو نزعه أو توصيل أسلاكه، تأكّد من فصل مصدر الطاقة الرئيسي بجهد 24 فولت تيار مستمر عن كامل بنية التحكم. لا توصّل أو تفصل توصيلات ناقل المجال M8 أو المشفّر أثناء تشغيل النظام، إذ قد يتسبب القوس الكهربائي في إتلاف رقائق الاتصال الداخلية أو إفساد إعدادات الأجهزة التابعة.
ثبّت الصندوق المصنوع من الزنك المصبوب مباشرةً على سطح آلة مستوٍ ومؤرّض باستخدام براغي M3 أو M4. تأكّد من أن الجزء الخلفي من الهيكل المعدني يحقق تلامسًا كهربائيًا محكمًا مع التأريض الوظيفي للنظام.
صِل كابل شبكة EtherCAT الوارد بمنفذ M8 «EtherCAT In». أحكم ربط حلقة قفل M8 يدويًا للحفاظ على مانع الرطوبة بدرجة IP67.
صِل أجهزة EtherCAT اللاحقة بمنفذ «EtherCAT Out»، أو أنهِ الخط باستخدام مُنهٍ لناقل M8 إذا كانت هذه هي العقدة الأخيرة.
صِل واجهة المشفّر التزايدي بمنافذ المستشعر باستخدام كابلات M8 محمية. تأكّد من تطابق توزيع الأطراف مع تعيينات القنوات A/B/C.
صِل مصدر الطاقة بجهد 24 فولت تيار مستمر بمقبس الطاقة M8 الذكر. شغّل الطاقة وامسح شبكة EtherCAT في TwinCAT لتهيئة المعلمات التشغيلية.
