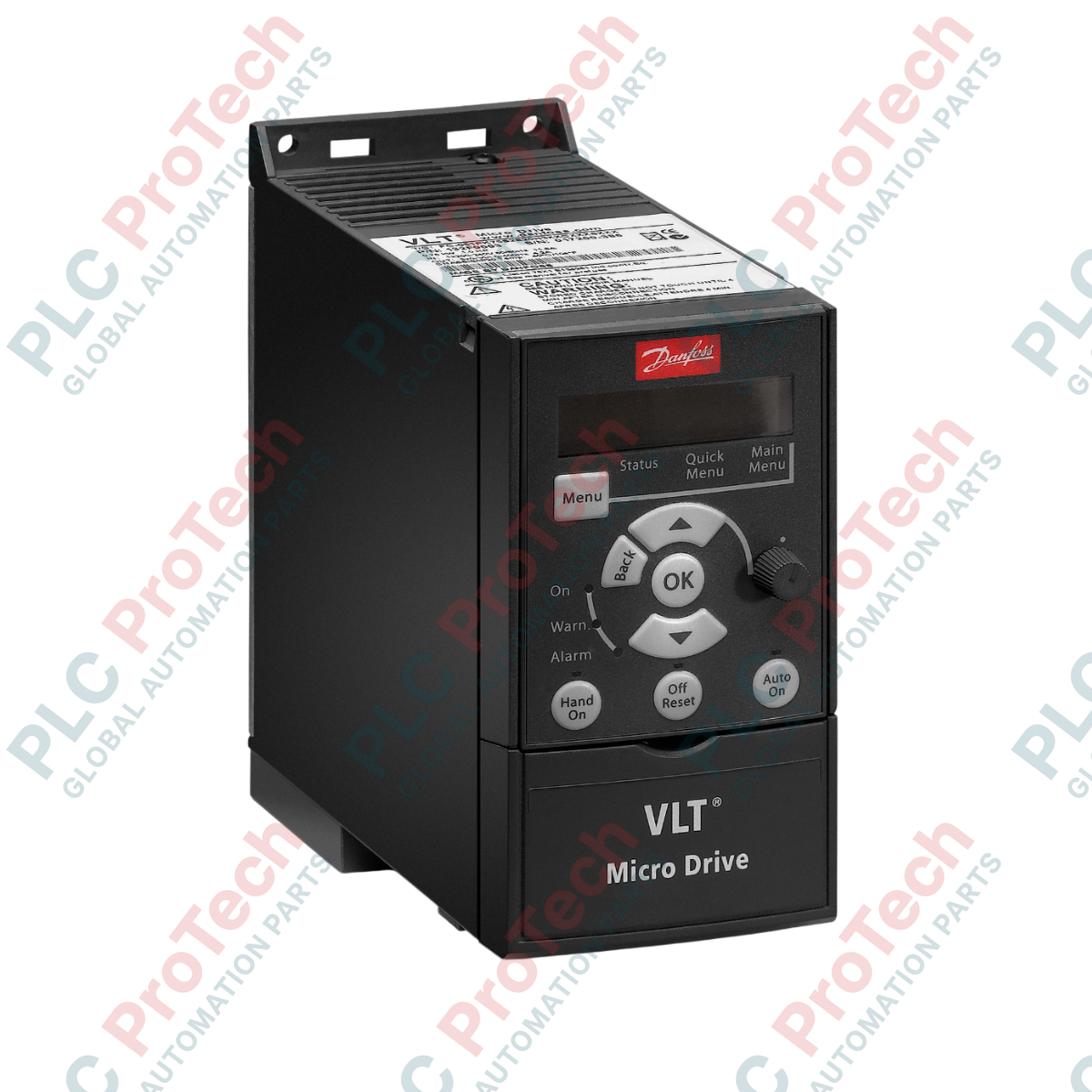

دريف متغير التردد دانفوس VLT Micro Drive FC 51 FC-051P2K2S2E20HXBXCXXXSXXX

نظرة عامة على المنتج

يمثل FC-051P2K2S2E20HXBXCXXXSXXX (FC051P2K2S2E20HXBXCXXXSXXX) حلاً عالي الكفاءة ضمن سلسلة Danfoss VLT Micro Drive ، المصممة لأداء مدمج في البيئات الصناعية الصعبة. تم تصميم محرك التردد المتغير (VFD) بقدرة 2.2 كيلووات (3.0 حصان) خصيصًا لتحسين التحكم في المحركات في تطبيقات مثل أنظمة النقل ومحطات الضخ والمراوح الصناعية. من خلال دمج مفرمة الفرامل المدمجة ولوحات الدوائر المطبوعة المطلية كمعيار، تضمن هذه الوحدة أقصى وقت تشغيل وموثوقية في الظروف القاسية التي تتميز بالرطوبة أو الغبار. في القطاعات الحيوية مثل معالجة الأغذية والمشروبات أو أتمتة المستودعات، يقلل FC 51 من استهلاك الطاقة مع توفير التحكم الدقيق في عزم الدوران اللازم لمنع التآكل الميكانيكي وتقليل وقت التوقف غير المخطط له.

تحليل اللاحقات

• FC-: مجموعة منتجات VLT Micro Drive

• 051: السلسلة 51

• P2K2: تصنيف الطاقة 2.2 كيلووات / 3.0 حصان

• S: مدخل أحادي الطور

• 2: جهد التيار الكهربائي 200 - 240 فولت تيار متردد

• E20: تصنيف غلاف IP20 / الهيكل

• HX: لا يتضمن مرشح RFI

• B: مفرمة فرامل مدمجة

• X: لا يوجد لوحة تحكم محلية (LCP) متضمنة

• C: لوحة دوائر مطبوعة مطلية للحماية البيئية المحسنة

• X: لا يوجد خيار رئيسي

• X: مداخل كابلات قياسية

• X: لا يوجد تكيف

• SXXX: أحدث إصدار من البرنامج القياسي

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف أقوم بتهيئة هذا المحرك إذا تم توفيره بدون لوحة تحكم محلية (LCP)؟

يمكن برمجة الوحدة باستخدام ملحق LCP 11 أو LCP 12 خارجي. بدلاً من ذلك، يمكن للمهندسين استخدام برنامج إعداد MCT 10 عبر واجهة RS485 لتهيئة المعلمات، ونسخ الإعدادات، وإجراء التشخيصات من جهاز كمبيوتر.

ما هي فوائد اللاحقة 'C' (لوحة الدوائر المطبوعة المطلية) في هذا النموذج؟

يحمي الطلاء الواقي الإلكترونيات الداخلية من الغازات العدوانية والرطوبة والملوثات المحمولة في الهواء. هذا أمر بالغ الأهمية للحفاظ على القوة العازلة ومنع التآكل في بيئات مثل معالجة مياه الصرف الصحي أو المعالجة الكيميائية.

هل يلزم مقاومة كبح خارجية لهذه الوحدة المحددة؟

بما أن هذا النموذج يتميز بمفرمة فرامل مدمجة (لاحقة B)، فإنه يمكنه تبديد الطاقة المتجددة. ومع ذلك، يجب توصيل مقاومة كبح خارجية بالأطراف إذا كان التطبيق يتضمن أحمالًا عالية القصور الذاتي أو دورات تباطؤ سريعة.

دليل الهندسة والتركيب

• الإدارة الحرارية والفسحة: لتركيب الهيكل IP20، تأكد من وجود مسافة خلوص لا تقل عن 100 مم فوق وتحت الوحدة للسماح بالحمل الحراري الطبيعي وتدفق الهواء القسري. يمكن تركيب هذه المحركات جنبًا إلى جنب (نمط كتاب) دون تخفيض التصنيف، مما يوفر مساحة كبيرة في الخزانة.

• التوافق الكهرومغناطيسي والتدريع: نظرًا لأن هذا النموذج المحدد (HX) لا يتضمن مرشح RFI داخليًا، يجب عليك استخدام كابلات محرك محمية والتأكد من التأريض بزاوية 360 درجة عند طرفي المحرك والمحرك للتخفيف من التداخل الكهرومغناطيسي. حافظ على فصل أسلاك التحكم وكابلات الطاقة بمسافة لا تقل عن 200 مم.

• حماية مفرمة الفرامل: عند توصيل مقاومة كبح خارجية، استخدم كابلات مجدولة لتقليل التداخل الكهرومغناطيسي. تأكد من تركيب المقاومة أفقيًا وبعيدًا عن المكونات الحساسة للحرارة، حيث يمكن أن تتجاوز درجات حرارة السطح 200 درجة مئوية خلال دورات الكبح الثقيلة.
