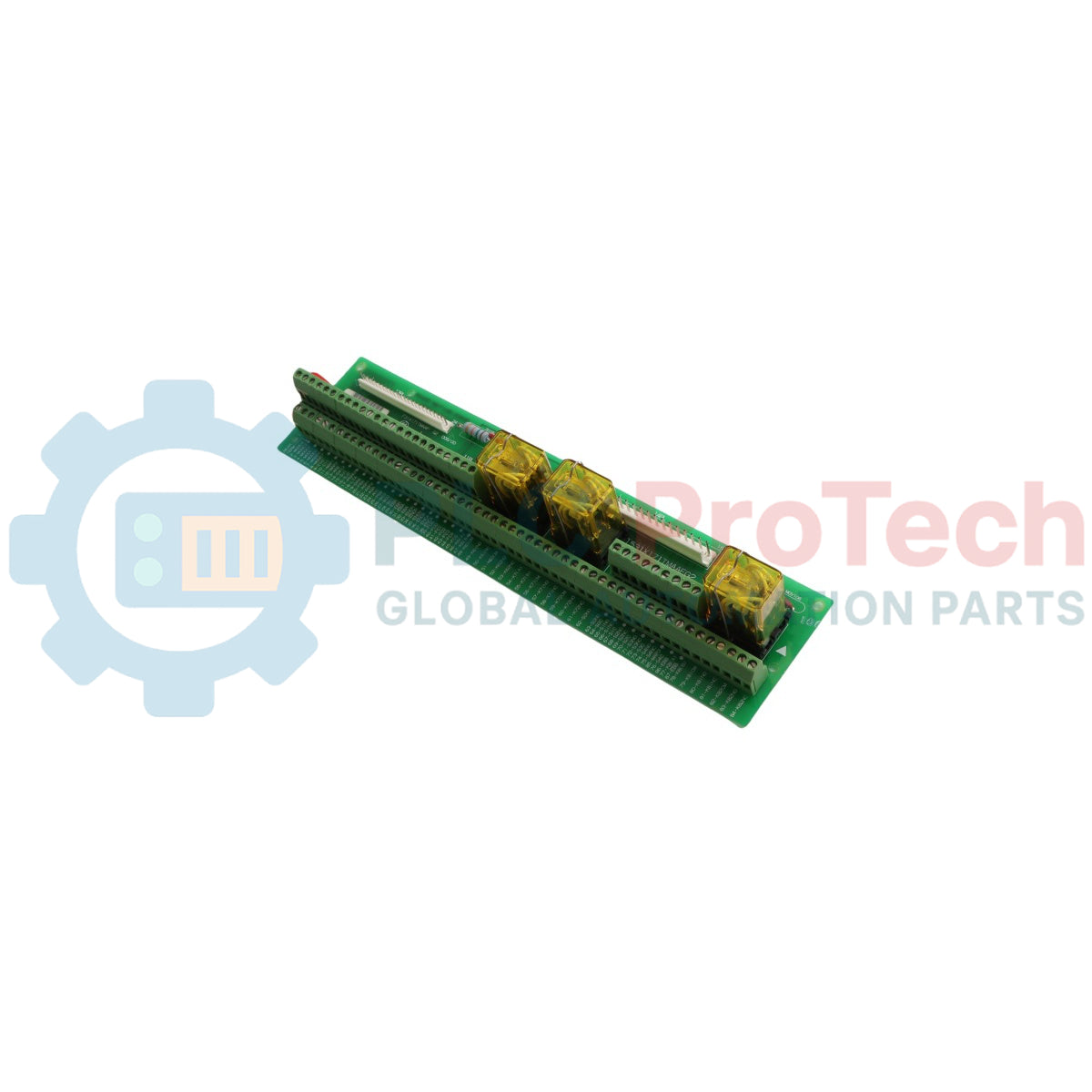

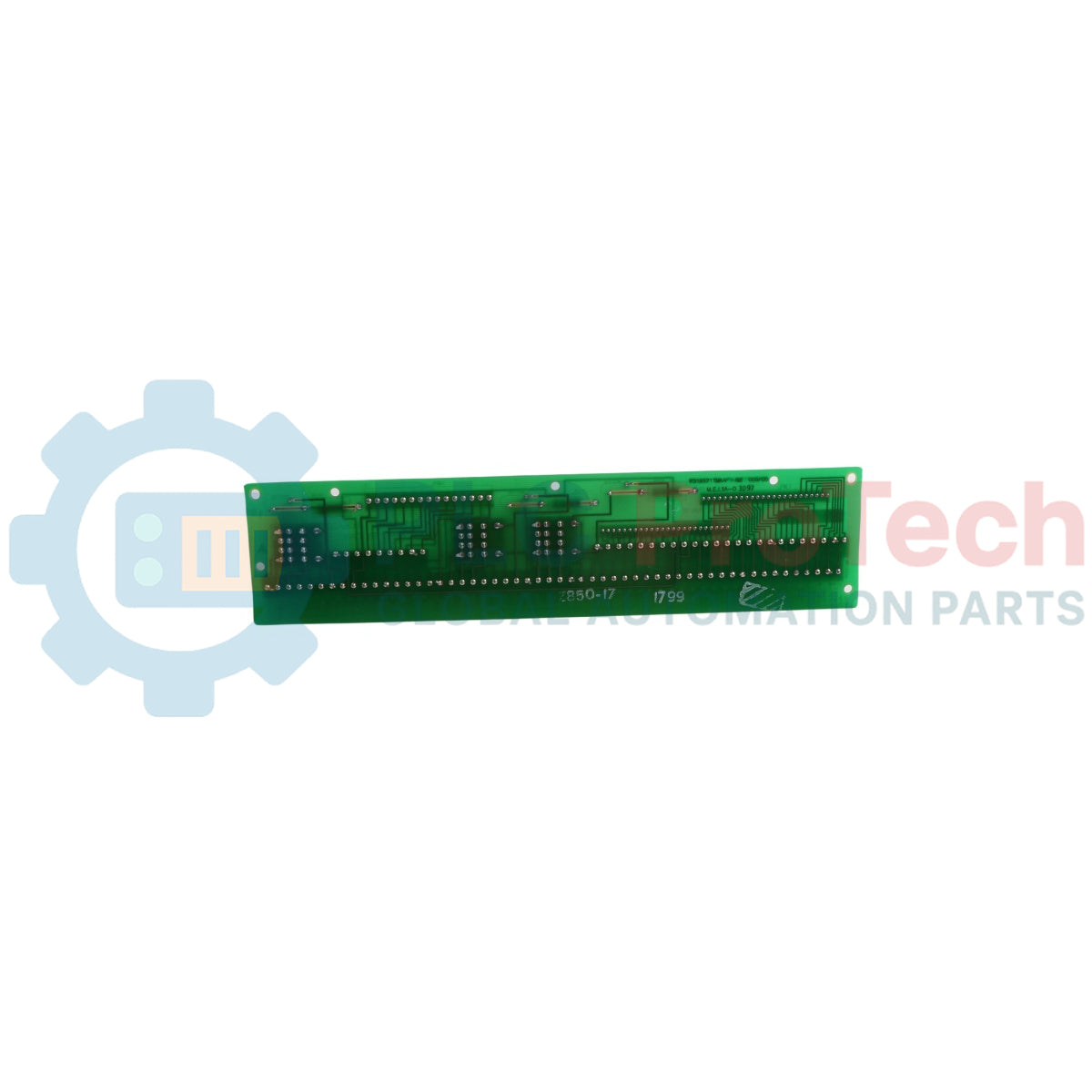

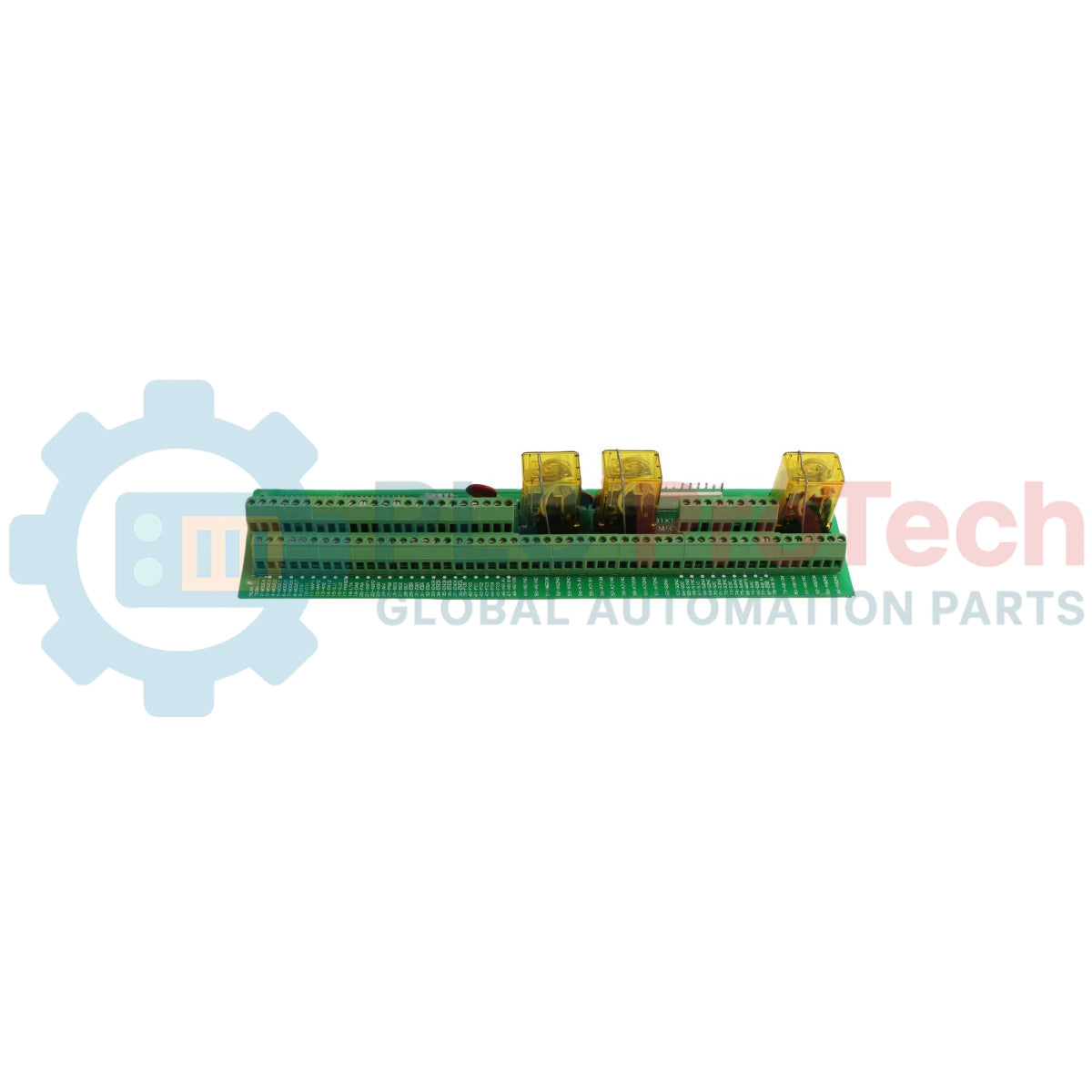

بطاقة مرحل لوحة طرفية GE EX2000 531X171TMAAFG2

نظرة عامة على المنتج

تُعد  531X171TMAAFG2 بطاقة مرحل لوحة محطات متخصصة عالية الموثوقية صممتها جنرال إلكتريك لمنظومة الإثارة والقيادة الرقمية  EX2000 . تعمل كرابط مركزي حيوي لتوجيه إشارات الإدخال/الإخراج ومعالجة الواجهات المعقدة، حيث تتصل هذه اللوحة الصناعية مباشرة ببطاقة منطق القيادة الأساسية عبر كابلات شريطية متعددة الموصلات متخصصة. تعتمد قطاعات صناعية عالية الطلب — بما في ذلك منشآت التعدين العميق، ومحطات توليد الطاقة الحرارية، وبنية ضغط الغاز — على هذه الوحدة لعزل دوائر التحكم الرقمية بأمان عن تيارات المحركات الميدانية. من خلال إنشاء اتصالات تغذية راجعة خالية من الجهد نظيفة، تتيح البطاقة التعرف المبكر على الشذوذ، وتحمي أنظمة الحوسبة التحكمية العليا من الارتفاعات الحثية، وتضمن إشارة سريعة لأجهزة الميدان، وتقلل من توقف المصنع المكلف.

تضاريس الدوائر وبروتوكولات الواجهة

التكوين الداخلي للأجهزة 531X171TMAAFG2 تركز لوحة التحكم على تجميع المحطات الموثوق، وعزل الإشارات، واستبدال الوحدات عبر الأجيال.

• جهات اتصال خالية من الجهد: مزودة بأربعة مسارات مرحل تبديل جاف عالية التكامل مصممة لرصد تحديثات المعدات الأساسية مثل تنبيهات انقطاع التيار، إنذارات النظام العامة، معلمات انخفاض البطارية، وحلقات حالة التجاوز النشطة.

• واجهة تكامل تسلسلي مزدوجة: تحتوي على موصل USB مدمج إلى جانب منفذ موصل Sub-D ذو 9 دبابيس عالي التحمل، مما يسهل الاتصالات المتقدمة بين أنظمة الحوسبة المحلية وأطر الطاقة الاحتياطية.

• استبدال مباشر: مصممة بتتبع متوافق مع الإصدارات السابقة، مما يسمح لهذه المراجعة المحددة من الأجهزة باستبدال عدة لوحات واجهة GE قديمة أو تالفة دون التأثير على معلمات النظام الأساسية.

• شبكة التنشيط منخفضة الطاقة: تتطلب تيار تشغيل يتراوح بين 8 إلى 18 فولت فقط، مع استهلاك حد أقصى للطاقة يبلغ 2 واط عند تشغيل جميع مرحلات التلامس الجاف في وضع الإغلاق في نفس الوقت.

بيانات الأداء ومؤشرات النظام

العمليات الوظيفية والأسئلة الشائعة حول التحديث

هل يمكن لـ 531X171TMAAFG2 استبدال لوحات الأطراف من الجيل الأقدم مباشرة دون تغييرات في الأسلاك الميدانية؟

لا، يتطلب الاستبدال المباشر تحديثات صغيرة لخطوط الحقل كما هو موضح في كتيبات GE الفنية. على سبيل المثال، إذا كانت بطاقتك التالفة الحالية تربط سلكًا بالطرف 24 على عقدة ACOM، يجب نقل هذا السلك إلى الطرف AN1 على تجميع اللوحة الجديدة. علاوة على ذلك، تتطلب بعض مسارات الأطراف نقل الأسلاك من مجموعة كتلة الطرف 4TB إلى مجموعة كتلة الطرف 3TB في التخطيط الجديد.

ما الإجراء الصحيح إذا انخفض جهد إشارة الإدخال إلى أقل من 2.4 فولت تيار مستمر أثناء اختبار النظام؟

جهد الإدخال أقل من 2.4 فولت تيار مستمر أو تيار الإدخال أقل من 1.35 مللي أمبير سيفشل في تشغيل العوازل الضوئية أو ملفات المرحل على اللوحة بشكل موثوق. يجب على الفنيين تتبع حلقة مصدر الإشارة لإزالة اتصالات الأطراف ذات المقاومة العالية أو تصحيح انخفاض جهد الخط عبر مسافات كابلات الحقل الطويلة.

ما المتغيرات الحرجة التي تحدد الحد الأقصى لقدرة الطاقة التي تتعامل معها مخرجات المرحل؟

جهات الترحيل المتكاملة مخصصة فقط لنشر إشارات الجهد المنخفض حتى سقف أقصى 60 فولت تيار مستمر أو 42 فولت تيار متردد RMS. الحد الأقصى للتيار المستمر المطلق هو 1.25 أمبير، بشرط ألا يتجاوز تراكم القدرة التفاعلية الإجمالية 50 فولت أمبير. تجاوز هذه القيم يمكن أن يؤدي إلى لحام نقاط التلامس أو دوائر التتبع فوراً.

دليل الهندسة والتركيب

• التأريض الكهروستاتي وحماية المكونات:

  تحتوي 531X171TMAAFG2 على مكونات صلبة حساسة للكهرباء الساكنة. احتفظ بالوحدة مغلقة داخل كيس الحماية المضاد للكهرباء الساكنة حتى لحظة التركيب الفورية. يجب على فريق العمل الميداني ارتداء سوار معصم مؤرض على جزء غير مطلي من هيكل العلبة قبل التعامل مع اللوحة، والتعامل مع PCB فقط من حواف الألياف الزجاجية الخارجية لمنع زيوت الجلد والشحنات الساكنة من لمس المكونات أو وصلات اللحام المكشوفة.

• قواعد تحديث الأطراف ونقل الأسلاك:

  عند استبدال نسخة لوحة قديمة بنسخة 531X171TMAAFG2 الحديثة، تحقق من تعيينات الأطراف عبر المخططات الأصلية. عند تعديل الخطوط من الطرف القديم 24، انقل السلك من طرف ACOM إلى موقع AN1. قم بنقل مجموعات الأسلاك التي كانت متصلة برأس 4TB القديم مباشرة إلى تجميع كتلة الطرف 3TB للحفاظ على الإشارة المنطقية الصحيحة.

• حدود عزم دوران الأطراف وضوابط الإدخال:

  قم بسحب جميع خطوط الحقل إلى الوراء بمقدار 7 مم وثبتها في كتل البراغي الثقيلة. قم بشد جميع الأطراف إلى عزم دوران أقصى يبلغ 0.4 نيوتن-متر (3.5 بوصة-رطل) باستخدام مفك براغي صناعي معزول. يمكن أن يؤدي العزم الزائد إلى كسر الروابط الداخلية بين كتلة الطرف وطبقة اللوحة، في حين أن العزم الأقل يؤدي إلى دوائر مفتوحة تحت الاهتزاز الشديد على منصات الآلات الصناعية.
