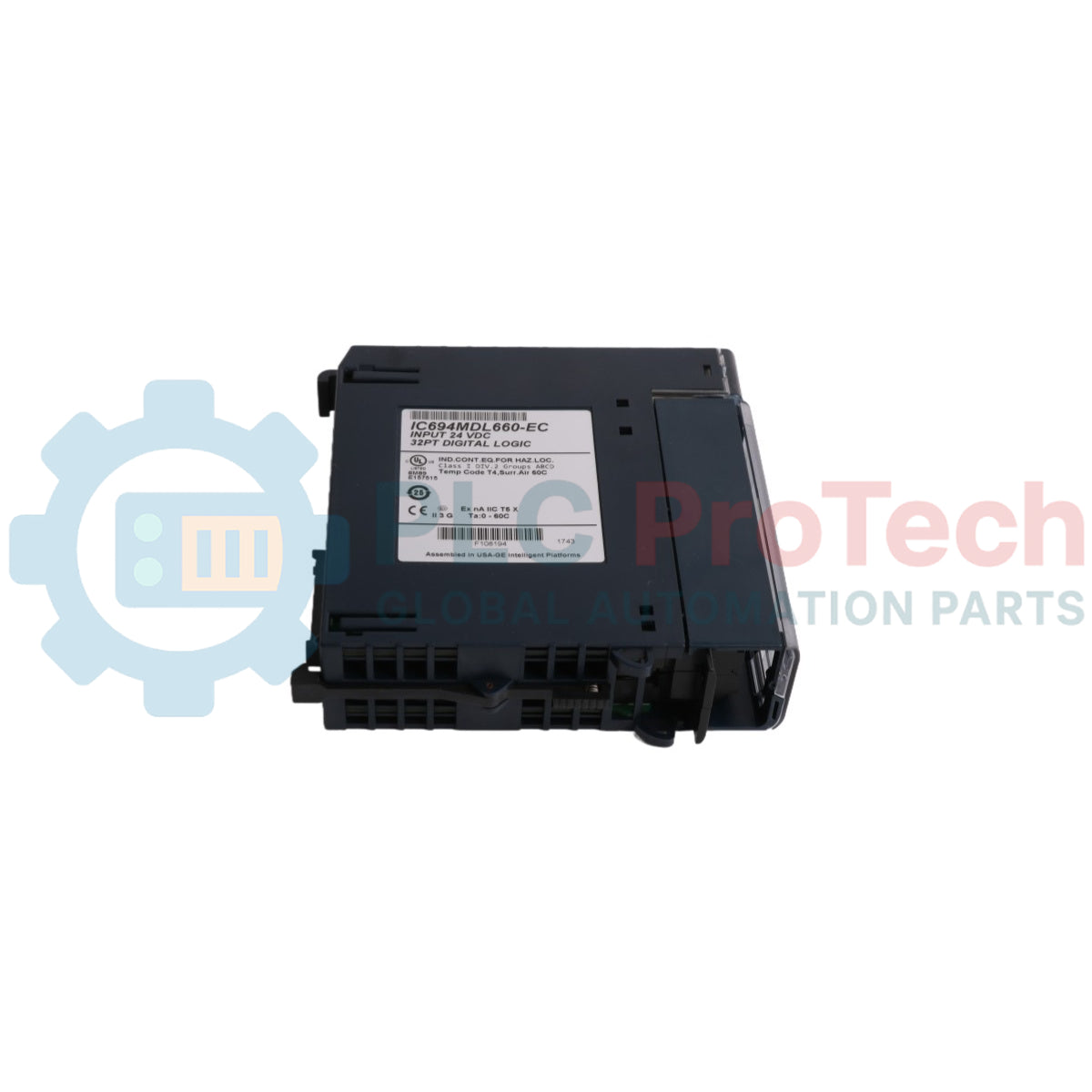

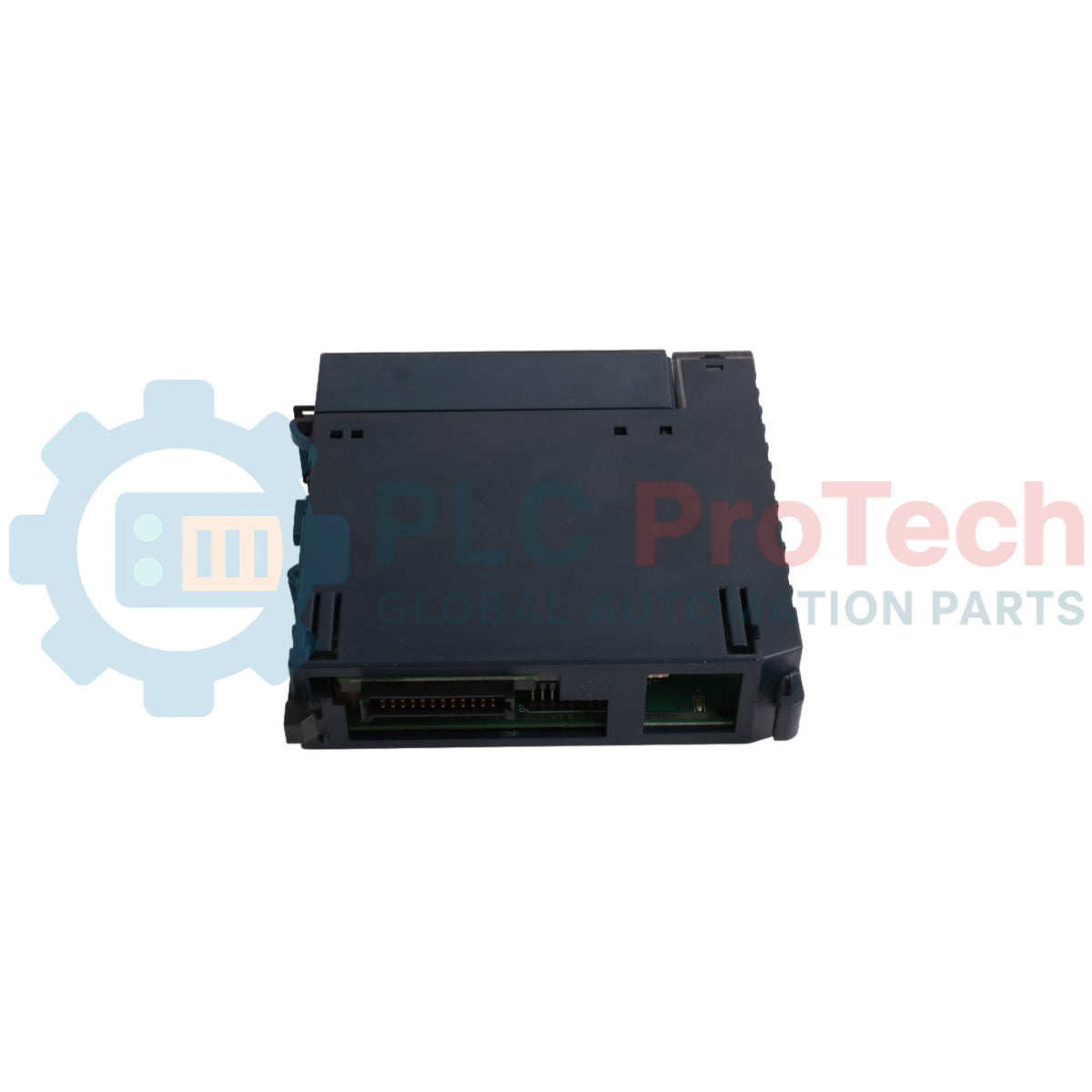

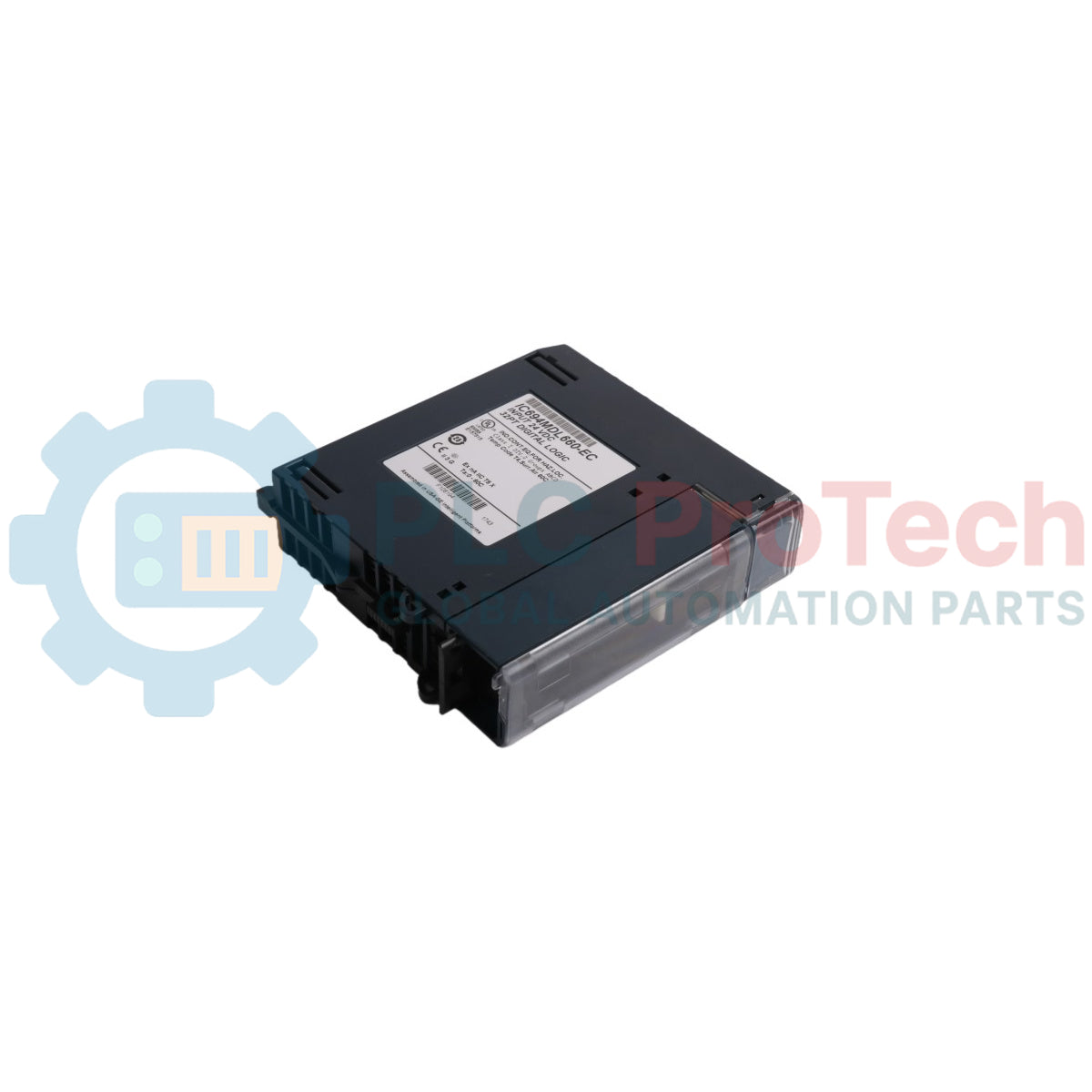

وحدة إدخال رقمي غاطس/مصدر GE Fanuc PACSystems RX3i IC694MDL660

قيمة البنية التحتية التقنية وعمليات الموقع

الـ IC694MDL660 (IC694MDL660) وحدة إدخال رقمية منفصلة عالية الكثافة ذات 32 نقطة، صُمّمت أصلًا لمنصة وحدة التحكم GE Fanuc PACSystems RX3i. تعمل كـ وحدة إدخال منطق موجب/سالب، وتستخدم هذه البطاقة دوائر داخلية مرنة لمعالجة عتبات الإدخال حتى حد جهد تشغيلي يبلغ 30 VDC. تستخدم مصانع المعالجة الصناعية، ومراكز مناولة المواد المؤتمتة، ومنشآت البنية التحتية للطاقة الـ IC694MDL660 (IC694MDL660) لبث حالات التشغيل/الإيقاف الرقمية المنفصلة بشكل موثوق من مستشعرات القرب، وأزرار الضغط الفعلية، ومفاتيح الحدّ الميدانية. ومن خلال تحويل حالات الملامسات الفيزيائية شديدة التغيّر إلى قيم سجلات رقمية مستقرة، تُمكّن الوحدة من التتبع الحتمي للآلة. تتيح مجموعات الدوائر المعزولة فيها لنظام التحكم العمل عبر ارتفاعات جهد كهربائية موضعية من دون انقطاعات في المعالجة، مع عزل أعطال التأريض الشديدة، والحد من فشل حلقات التحكم، ومنع التوقف المطوّل للمصنع.

التخطيط المعماري والمواصفات الكهربائية

إطار البنية ومعلمات تكامل النظام لـ IC694MDL660 تُنشئ الوحدة الرقمية المنفصلة حدودًا تشغيلية واضحة ضمن اللوحات الخلفية عالية السرعة.

• أربع مجموعات مشتركة معزولة: ينظّم المداخل الرقمية البالغ عددها 32 مدخلًا إلى أربع مجموعات منفصلة كهربائيًا، تضم كل منها ثماني قنوات. تحتوي كل مجموعة مستقلة على عقدة إرجاع مشتركة مخصّصة للمستخدم، ما يتيح المعالجة المتزامنة لتكوينات الأجهزة الخارجية ذات المنطق الموجب (المصدر) والمنطق السالب (المصب).
• سجلات ترشيح الضوضاء المتغيرة: يوفّر سبعة ملفات تعريف لمرشح الإدخال يمكن اختيارها برمجيًا، وتتراوح افتراضيًا من 0.5 ms إلى 100.0 ms. يضبط مبرمجو التحكم قيم التوقيت هذه مباشرةً ضمن مراجع البيانات المخصّصة للوحدة لتتوافق مع خصائص آلة محددة وإلغاء ارتداد الملامسات عالي التردد.
• مصفوفة مراقبة الكتلة القابلة للفصل: يتميز بملامسات آلية للتحقق من الواجهة تراقب موضع كتلة الأطراف في الوقت الفعلي. يغيّر مؤشر LED ثنائي اللون المواجه للأمام حالات لونه وفقًا لوضع القفل الميكانيكي، وينقل تلقائيًا أعطال فقدان الكتلة أو إضافتها إلى وحدة المعالجة المركزية RX3i.
• اعتماديات اللوحة الخلفية والبرامج الثابتة: يُخصّص رمز تعريف للوحدة بقيمة 0x058h ويستهلك ما يصل إلى 300 mA من ناقل المنطق الداخلي بجهد 5 VDC. تتطلب بطاقة الجهد المنخفض هذه معالج RX3i يعمل بإصدار برنامج ثابت 2.90 أو أحدث، ويُحظر تمامًا تركيبها في اللوحات الخلفية لوحدات PLC القديمة من السلسلة Series 90-30.

مصفوفة بيانات الأداء والامتثال

الأسئلة الشائعة حول دورة حياة الأجهزة واستكشاف الأخطاء وإصلاحها

كيف تُظهر الوحدة IC694MDL660 عطلًا حرجًا إذا فُقد برنامجها الثابت أو تعرض للتلف؟عند فقدان البرنامج الثابت التشغيلي الداخلي أو تلفه، ستظل جميع مؤشرات LED للقنوات الـ32 ومؤشرات التشخيص الموجودة على الواجهة الأمامية مطفأة تمامًا. والأهم أن وحدة المعالجة المركزية RX3i قد تواصل فحص فتحة الوحدة بشكل طبيعي دون إرسال أي علامات تحذير آلية أو رموز خطأ إلى سجل النظام الرئيسي. بالنسبة لعمليات التحكم الحرجة عالية العواقب، يجب على الفرق الهندسية تطبيق منطق اتساق على مستوى البرمجيات بدلًا من الاعتماد حصريًا على رسائل أعطال التشخيص الأساسية للإشارة إلى عدم قابلية التشغيل.

ما المشكلات الكهربائية المحددة التي تتسبب في دخول بطاقة الإدخال IC694MDL660 في حالة مفاجئة من «انطفاء كامل» أثناء انتقالات الطاقة؟تحدث هذه الحالة المتوقفة عادةً بعد تسلسل سريع من دورات تشغيل وإيقاف طاقة النظام بفواصل زمنية أقصر من ثانية واحدة. يمكن أيضًا تشغيله إذا كانت حلقات التحكم الخارجية تمرر طاقة المرافق عبر مرحلات تبديل ميكانيكية تُظهر ارتدادًا في نقاط التلامس. تؤدي هذه التقلبات الدقيقة السريعة في الطاقة إلى تعطيل رقائق المعالجة الداخلية أثناء التهيئة. لتصحيح ذلك، يجب على الفنيين فصل الطاقة الرئيسية وإعادتها بالكامل، ثم إعادة محاولة العملية.

هل من الطبيعي أن تظهر رسالة عطل "فقدان كتلة أطراف التوصيل" أثناء التبديل السريع المباشر أثناء التشغيل؟نعم، في حالات نادرة، يمكن أن يؤدي تنفيذ إدخال مباشر أثناء التشغيل أو إزالة ميكانيكية للوحدة إلى خداع دبابيس التتبع فتسجل رسالة إنذار عابرة بفقدان كتلة أطراف التوصيل أو إضافتها. إذا تحقق فني الصيانة من أن مجموعة كتلة أطراف التوصيل القابلة للإزالة موجودة فعليًا، ومستوية، ومقفلة في موضعها بشكل صحيح، فيمكن تجاهل رمز العطل هذا بأمان.

بروتوكول الهندسة الميدانية والتركيب

• بنية توصيل أسلاك مجموعة التعشيق المنطقي:عند تركيب الأسلاك الميدانية وفق تخطيط 36 نقطة، تحقق من أن لكل مجموعة من ثمانية مداخل خط مشترك مخصصًا خاصًا بها، ومربوطًا بعقدة الطرف المشترك المعينة لها. صِل Common 1–8 بالطرف 9، وCommon 9–16 بالطرف 18، وCommon 17–24 بالطرف 27، وCommon 25–32 بالطرف 36. لا تصل المشتركّات المختلفة للمجموعات معًا إذا كانت تعمل على حلقات ميدانية منفصلة، لأن ذلك يتجاوز عزل السلامة البصري المستمر بين المجموعات بجهد 250 VAC في الوحدة.

• حظر عزل الطاقة وارتداد التلامس:لا تمرر طاقة المرفق الأساسية إلى رف التحكم RX3i عبر مرحلات ميكانيكية غير معوضة أو مفاتيح تبديل معرضة لارتداد تلامس عالي التردد. يمكن لانقطاعات الطاقة الدقيقة السريعة التي تقل مدتها عن ثانية واحدة أن تتسبب في تلف تسلسل تهيئة IC694MDL660، مما يؤدي إلى فشله في بدء التشغيل. إذا انقطعت عملية تحديث البرنامج الثابت أو فشلت في منتصفها، فاعزل الطاقة عن الفتحة، وتحقق من سلامة التركيب، ثم أعد تشغيل أداة البرنامج لإعادة كتابة ملفات النظام الأساسية.

• إرشادات عزم كتلة أطراف التوصيل وتثبيتها:عند استخدام كتلة التوصيل الصندوقية IC694TBB032، جرّد أغلفة أسلاك الموصلات بمقدار 8 mm واربط البراغي الميكانيكية بعزم 0.5 N-m (4.4 inch-lbs). في المناطق المعرضة لاهتزاز مستمر من الآلات الصناعية، استبدل كتلة التوصيل الصندوقية بكتلة أطراف التوصيل ذات المشبك الزنبركي IC694TBS032 للتخلص من الارتخاء الميكانيكي والحفاظ على ثبات نقاط اتصال الاتصالات مع رف المعالجة الأساسي.
