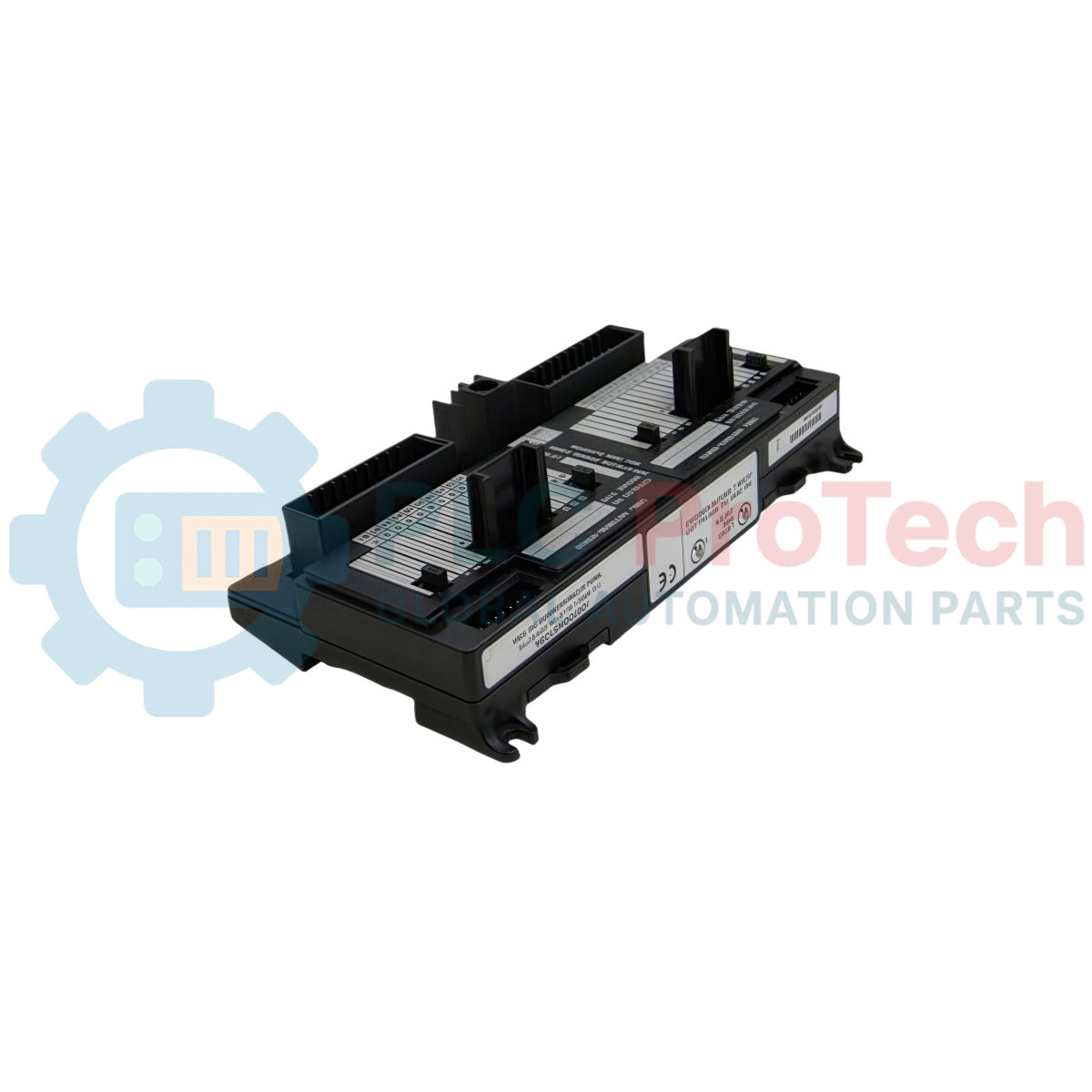

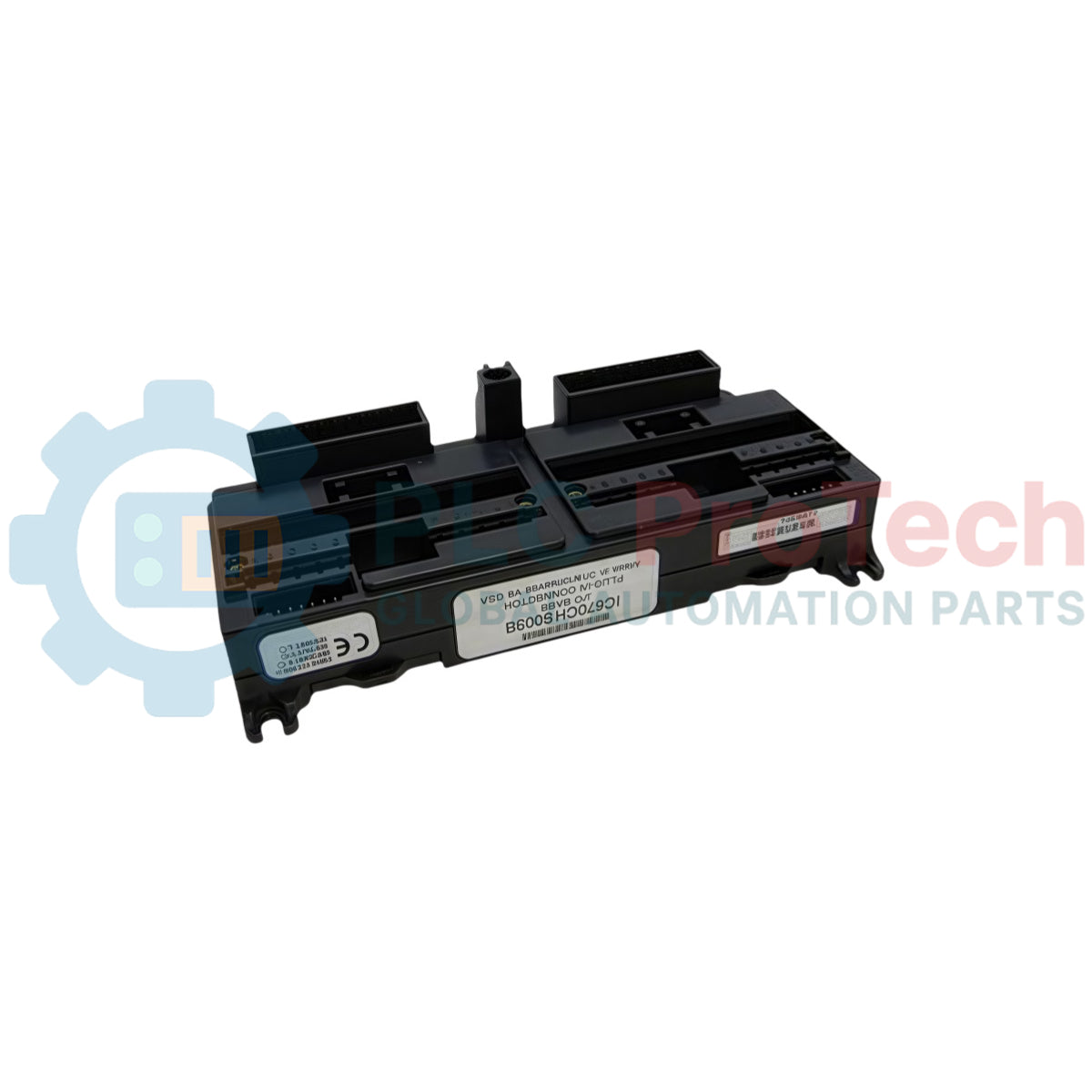

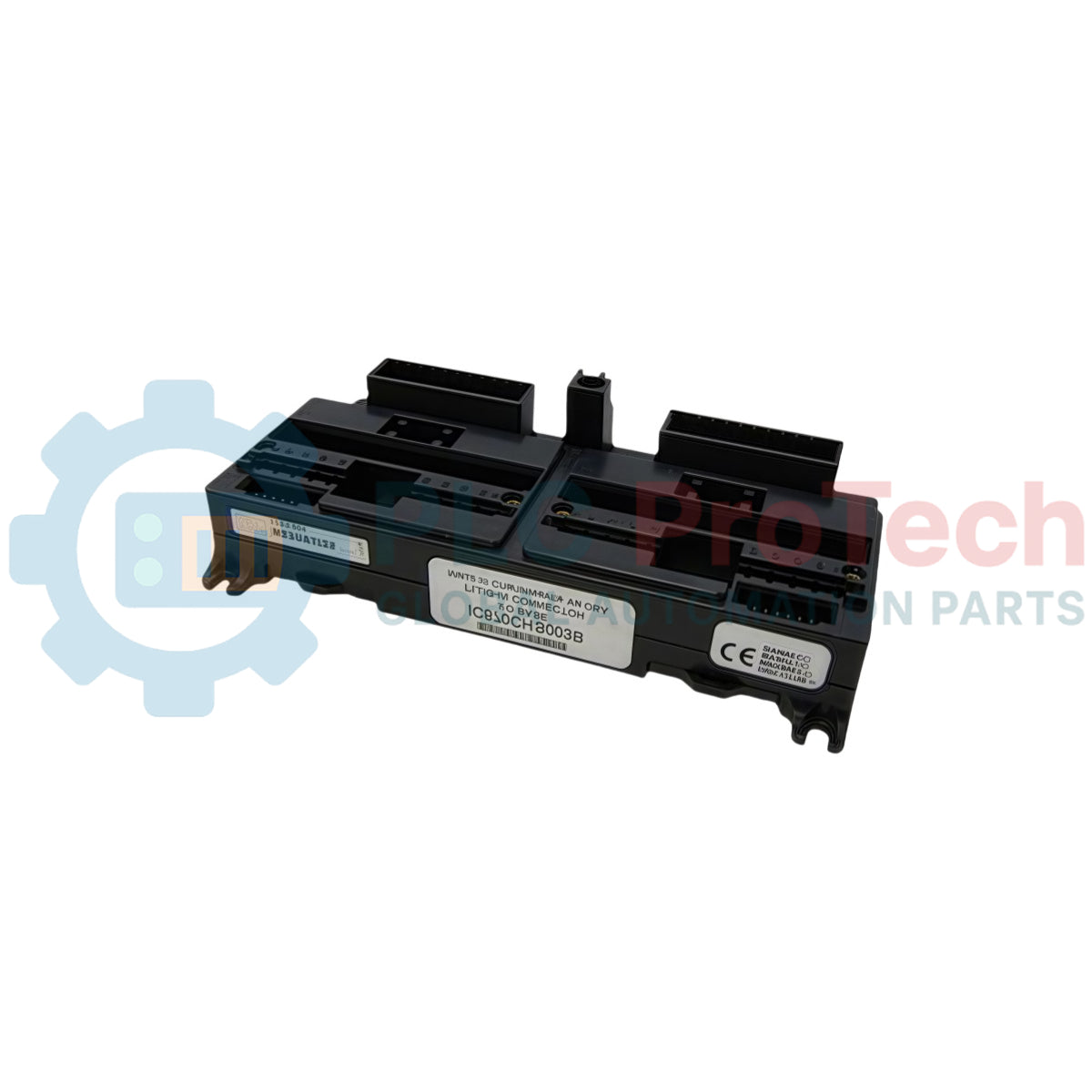

قاعدة موصل كتلة طرفية (نمط الحاجز) للتحكم الميداني GE Fanuc IC670CHS003

نظرة عامة على المنتج

يُعدّ IC670CHS003 (IC670-CHS-003) هو قاعدة موصل طرفي من طراز الحاجز عالية الكثافة مصممة لنظام الإدخال/الإخراج (I/O) للتحكم الميداني من GE Fanuc. تعمل هذه القاعدة كمنصة تثبيت مادية وواجهة كهربائية لوحدات الإدخال/الإخراج للتحكم الميداني. على عكس "نمط الصندوق" (CHS002)، يتميز CHS003 نمط الحاجز بأطراف لولبية مفتوحة مع فواصل مادية، مما يجعله مثاليًا للتطبيقات التي تتطلب مقاييس سلكية أكبر أو نهايات حلقة/شوكة. يسهل "التوصيل الدائم" ، مما يسمح باستبدال وحدات الإدخال/الإخراج دون فصل الكابلات الجانبية الميدانية، مما يقلل بشكل كبير من وقت التوقف عن العمل أثناء الصيانة في البيئات الحرجة للمهام مثل محطات الطاقة ومرافق معالجة المياه وخطوط التجميع الآلية.

التكوين الفني

يوفر IC670CHS003 36 طرفًا مرتبة في تكوين حاجز. يتم تركيبه بسهولة على سكة DIN قياسية 35 مم أو يمكن تثبيته مباشرة على لوحة فرعية. تحتوي القاعدة على الناقل المحلي الداخلي الذي يربط وحدة الإدخال/الإخراج بوحدة واجهة الناقل (BIU). تم تصميم تصميم الحاجز خصيصًا لمنع حدوث دوائر قصيرة عرضية بين الأطراف المتجاورة عند استخدام أسلاك للخدمة الشاقة. وهو يدعم الوحدات الرقمية والتناظرية، بشرط أن يكون ترتيب الأطراف للوحدة متوافقًا مع مخطط إنهاء 36 نقطة.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما هو الفرق الرئيسي بين CHS003 و CHS002؟

إن IC670CHS003 هو قاعدة من نمط الحاجز (أطراف مفتوحة مع فواصل)، بينما CHS002 هو قاعدة من نمط الصندوق (تُدخل الأسلاك في قفص). CHS003 أنسب للأسلاك الأكبر حجمًا والاستخدام مع وصلات التجعيد، بينما CHS002 أكثر إحكامًا للأسلاك ذات القياس الرفيع.

هل يمكنني مزج أنواع مختلفة من الوحدات على هذه القاعدة؟

على الرغم من أن القاعدة متوافقة فعليًا مع معظم وحدات التحكم الميدانية، إلا أن كل قاعدة مخصصة لوحدة معينة واحدة في كل مرة. يجب عليك التأكد من أن المفتاح الميكانيكي الموجود على القاعدة يتطابق مع الوحدة التي تنوي إدخالها لمنع تلف الجهاز.

هل هذه القاعدة متوافقة مع نظام التحكم الميداني Emerson/PACSystems الأحدث؟

نعم. كان خط التحكم الميداني في الأصل من GE Fanuc وهو مدعوم الآن من قبل Emerson. لا يزال IC670CHS003 هو القاعدة الحاجزة القياسية لدورة حياة عائلة الإدخال/الإخراج هذه بأكملها.

دليل الهندسة والتركيب

• طريقة الإنهاء: استخدم وصلات حلقية أو شوكية قدر الإمكان مع قاعدة الحاجز CHS003. وهذا يضمن أقصى تلامس للسطح ويمنع خيوط الأسلاك من الخروج والتسبب في حدوث دائرة قصيرة بين الأطراف عالية الكثافة.

• التشفير الميكانيكي: قبل تثبيت وحدة الإدخال/الإخراج في القاعدة، تحقق من قرصي التشفير البلاستيكيين على CHS003. يجب ضبطهما على الرمز المحدد لوحدتك (على سبيل المثال، إدخال 16 نقطة، مخرج مرحل، إلخ). إذا لم تكن المفاتيح متطابقة، فلن تستقر الوحدة بشكل صحيح—لا تُجبرها.

• حماية الناقل: عندما تكون القاعدة مثبتة ولكن الوحدة لم يتم تركيبها بعد، تكون موصلات الناقل الداخلية مكشوفة. احتفظ بالغطاء البلاستيكي الواقي في مكانه لمنع الغبار أو الرطوبة أو الحطام المعدني من تلويث المسامير المطلية بالذهب.
