وحدة إخراج مرحل 16 نقطة للتحكم الميداني GE Fanuc IC670MDL930

نظرة عامة على المنتج

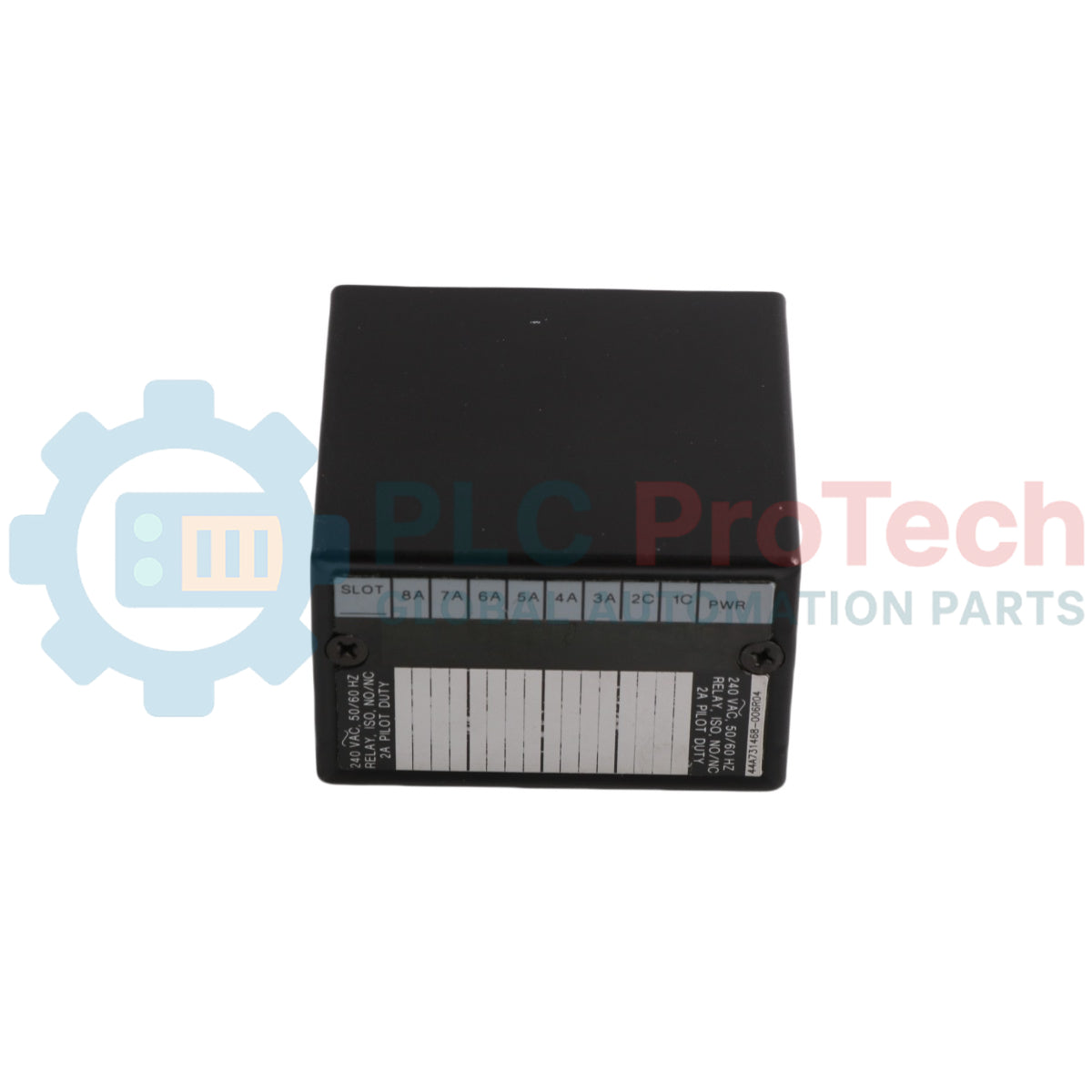

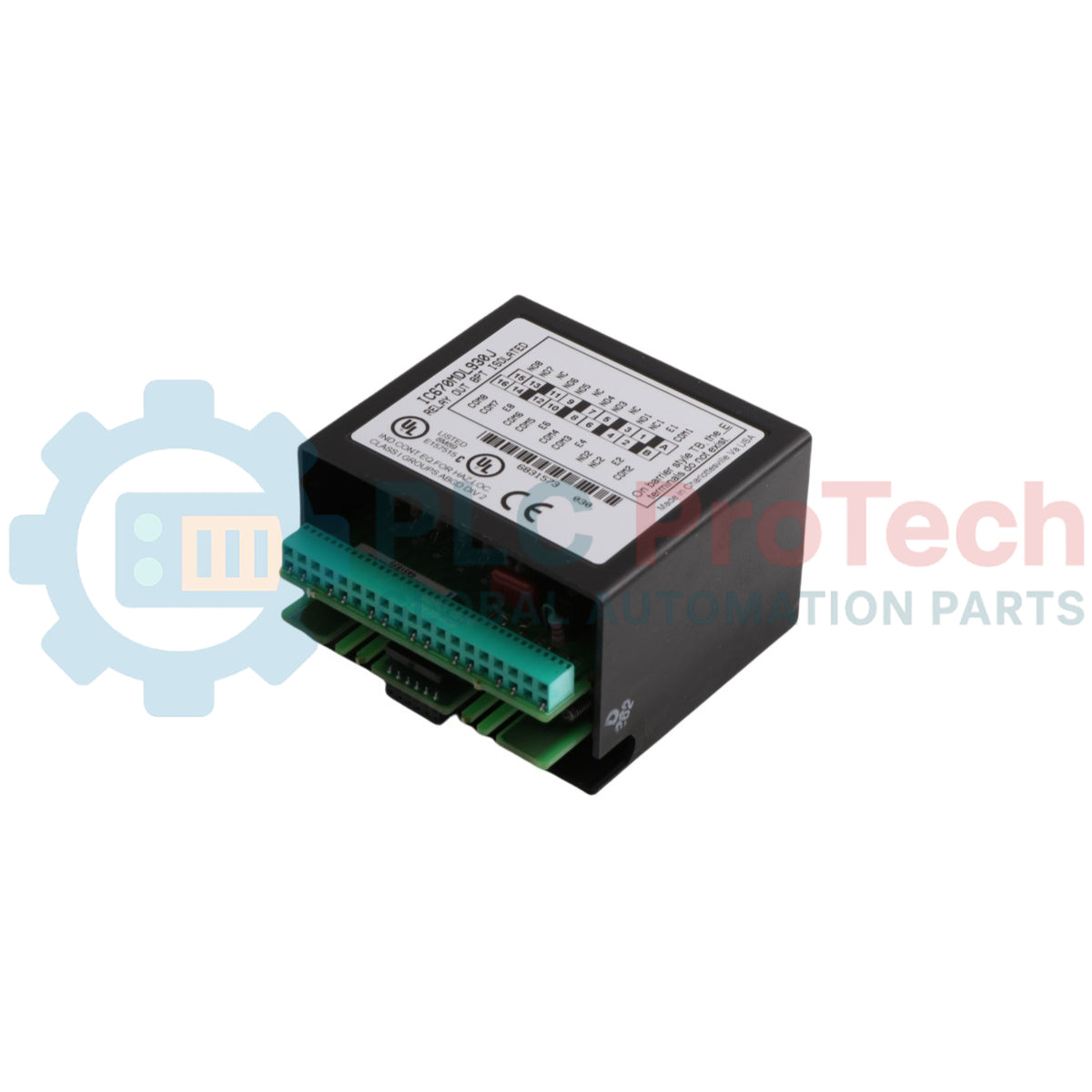

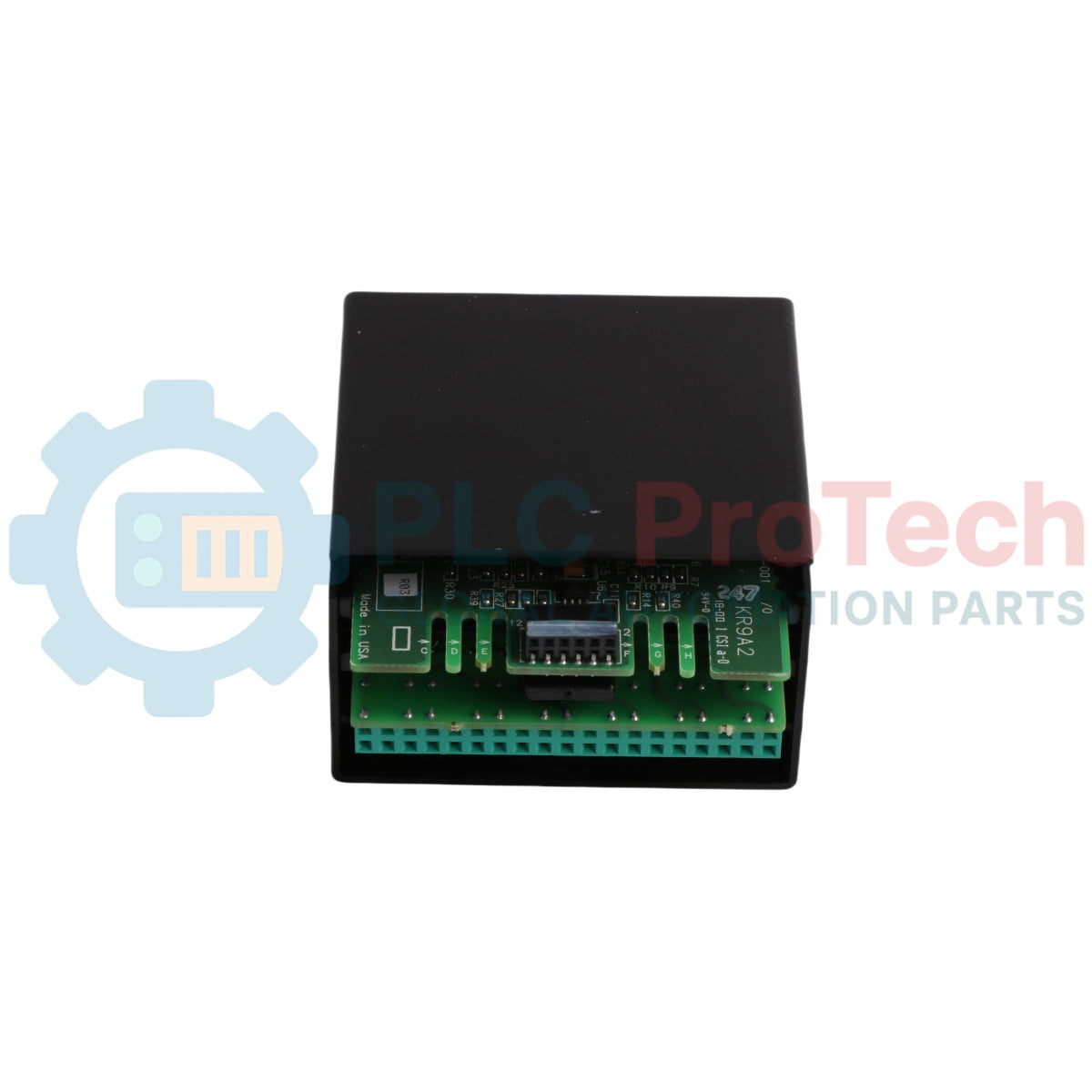

وحدة IC670MDL930 (IC670-MDL-930) هي وحدة إخراج مرحل (relay output module) عالية الأداء من 16 نقطة من سلسلة GE Fanuc Field Control I/O. وهي مصممة لربط الأجهزة الميدانية عالية الطاقة - مثل مشغلات المحركات الكبيرة، الملفات اللولبية شديدة التحمل، وأجهزة الإنذار الصناعية - بنظام تحكم مركزي. على عكس المخرجات القائمة على الترانزستور، توفر وحدة IC670MDL930 تبديل التلامس الجاف (dry contact switching)، مما يسمح بالتحكم في أحمال التيار المتردد والتيار المستمر بمتطلبات تيار كبيرة. هذه الوحدة مكون أساسي لبنى الإدخال/الإخراج الموزعة حيث تكون العزلة الكهربائية والقدرة على تبديل مستويات الجهد المتنوعة عبر قنوات مختلفة مطلوبة. يضمن تصميمها المتين أداءً موثوقًا به في البيئات الصناعية القاسية مثل مصانع الصلب ومحطات الطاقة ومرافق المعالجة الكيميائية.

التكوين الفني

تحتوي الوحدة على 16 نقطة تلامس مرحل "Form A" (مفتوحة عادة) مستقلة. تنقسم هذه المخرجات إلى مجموعتين معزولتين تتكون كل منهما من ثماني نقاط، مما يسمح لكل مجموعة بمعالجة مصدر جهد مختلف إذا لزم الأمر. إن IC670MDL930 هي وحدة "ذكية" تُركب في قاعدة طرفية للتحكم الميداني (مثل IC670CHS001 أو CHS002)، مما يسهل الصيانة القابلة للتبديل السريع. تتضمن الوحدة منعًا داخليًا للتقوس لإطالة عمر نقاط التلامس وتوفر مؤشرات LED فردية لكل من القنوات الـ 16، مما يسمح بالتشخيص البصري السريع لحالات الإخراج.

المواصفات الفنية

الأسئلة الشائعة التقنية

ما هي الميزة الأساسية لاستخدام وحدة مرحلات مثل IC670MDL930 على وحدة ترانزستور؟

توفر وحدات المرحلات "نقاط تلامس جافة"، مما يعني أنها تستطيع تبديل كل من جهد التيار المتردد والتيار المستمر وليست حساسة للقطبية. كما أنها توفر قدرة حمل تيار أعلى بكثير (2 أمبير) وعزلًا كهربيًا كاملاً بين منطق PLC وطاقة المجال عالية الجهد.

هل يمكنني دمج أحمال التيار المتردد والتيار المستمر في هذه الوحدة؟

نعم، ولكن مع قيد: يمكنك دمجها طالما أنها في مجموعات مختلفة. نظرًا لوجود مجموعتين معزولتين من ثماني نقاط، يمكنك تشغيل 120 فولت تيار متردد على المجموعة الأولى و 24 فولت تيار مستمر على المجموعة الثانية. ومع ذلك، يجب أن تشترك جميع النقاط الثماني ضمن مجموعة واحدة في نفس مصدر الجهد المشترك.

ماذا يجب أن أفعل إذا كان حمولتي صغيرة جدًا (أقل من 10 مللي أمبير)؟

تتطلب نقاط تلامس المرحل "تيار ترطيب" للحفاظ على نظافة نقاط التلامس من الأكسدة. إذا كان حملك أقل من 10 مللي أمبير، فقد تصبح نقطة التلامس غير موثوقة بمرور الوقت. في مثل هذه الحالات، يمكن أن يساعد إضافة "مقاوم تسريب" بالتوازي مع الحمل في الحفاظ على الحد الأدنى المطلوب من التيار.

دليل الهندسة والتركيب

• قمع القوس الكهربائي: عند تبديل الأحمال الاستقرائية (الملفات اللولبية، ملفات الملامسات)، يمكن أن يسبب EMF العكسي الناتج تقوسًا يؤدي إلى تآكل مبكر لنقاط تلامس المرحل. قم دائمًا بتركيب قاطع RC للأحمال المترددة أو صمام ثنائي لرد الفعل للأحمال المستمرة عبر الجهاز الميداني لقمع هذه الارتفاعات المفاجئة.

• توصيات الصمامات: على الرغم من أن الوحدة قوية، إلا أنها لا تحتوي على صمامات داخلية قابلة للاستبدال من قبل المستخدم. لحماية IC670MDL930 من دوائر القصر من جانب المجال، تعد الممارسة الهندسية الأفضل هي تركيب صمامات خارجية سريعة التصرف بقوة 2 أمبير لكل نقطة إخراج أو صمام 8 أمبير لكل مجموعة.
