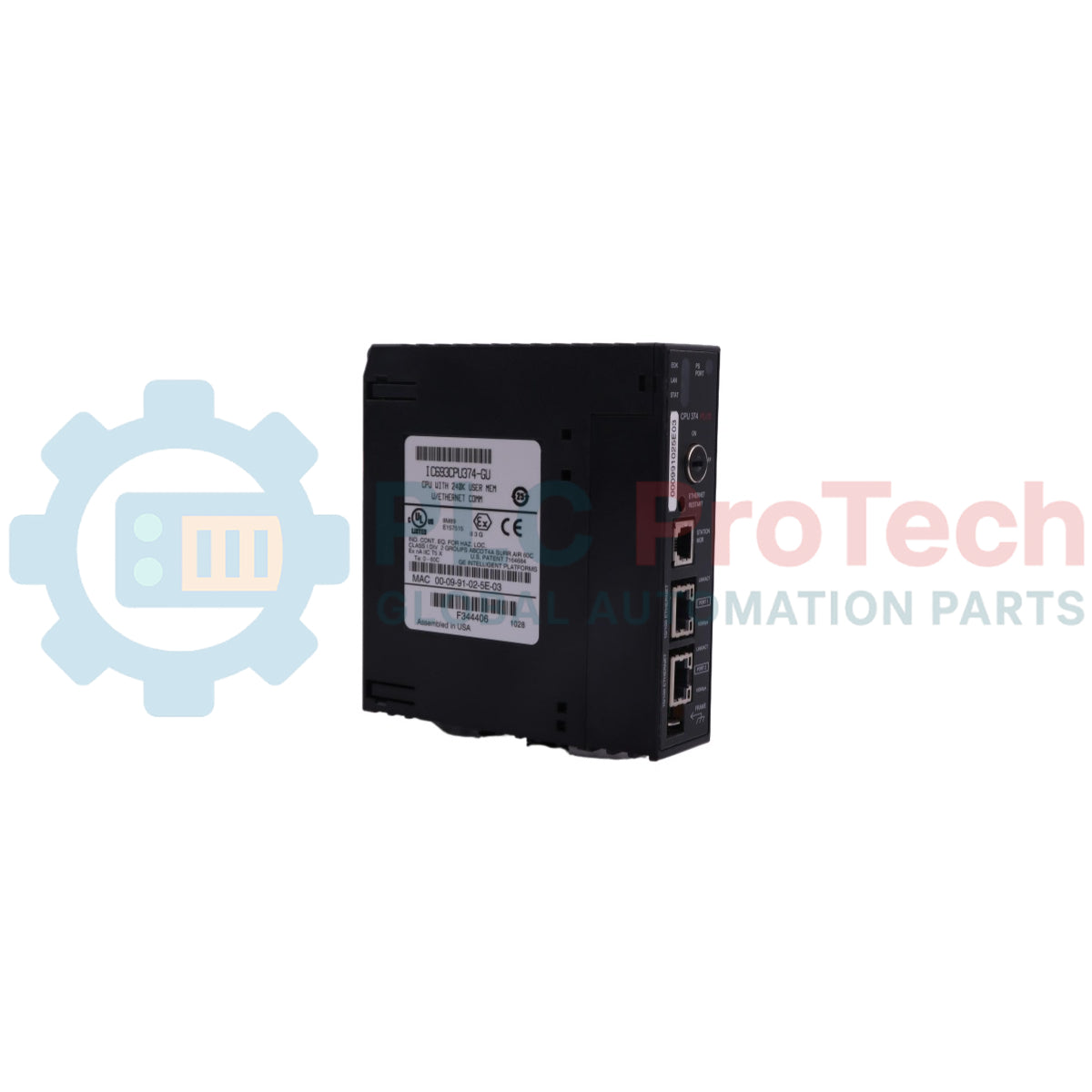

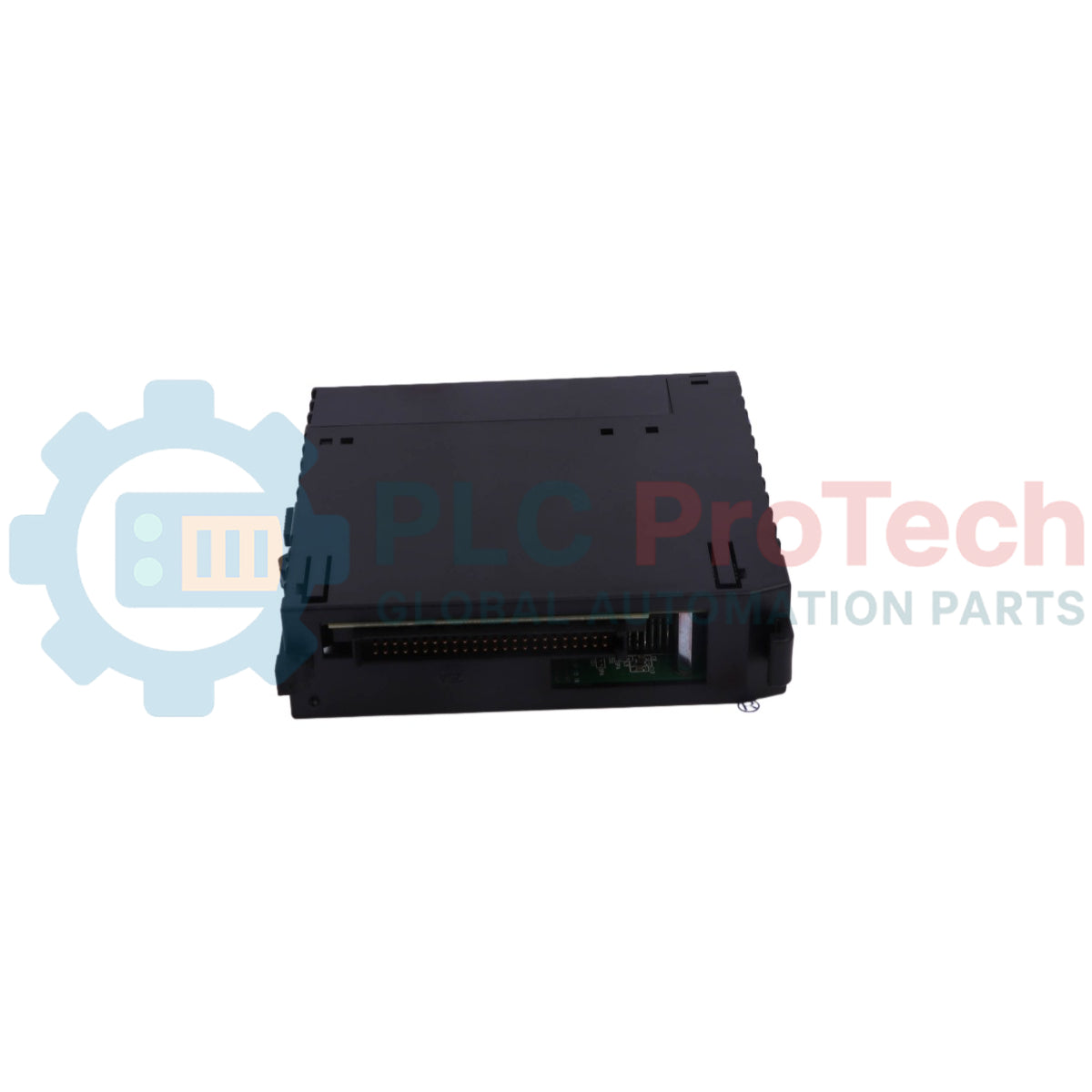

وحدة المعالج المركزي Ethernet من سلسلة GE Fanuc 90-30 IC693CPU374

رؤى المنتج

تُعد وحدة المعالجة المركزية IC693CPU374 عالية الأداء، ذات فتحة واحدة، مصممة لمنصة PLC من سلسلة GE Fanuc 90-30. مبنية على معالج مدمج بسرعة 133 ميجاهرتز من نوع 586، تدمج هذه الوحدة تنفيذ المنطق المتقدم مع مفتاح إيثرنت مدمج لتسهيل الشبكات الصناعية عالية السرعة. في القطاعات الحيوية مثل معالجة المياه، والتحكم في التدفئة والتهوية وتكييف الهواء، وخطوط التجميع الآلية، تعمل IC693CPU374 كالعقل الرئيسي، مما يقلل بشكل كبير من زمن الاستجابة مع معدل مسح يبلغ 0.15 مللي ثانية لكل 1K من المنطق. يتيح واجهتا إيثرنت المزدوجتان الربط التسلسلي وتبادل البيانات بسلاسة عبر بروتوكولات SRTP وEGD، مما يلغي الحاجة إلى وحدات اتصالات خارجية ويُحسّن مساحة الخزانة مع ضمان أقصى وقت تشغيل من خلال الحسابات العائمة المسرّعة بالأجهزة وإدارة الذاكرة القوية.

التكوين الفني

تستخدم IC693CPU374 بنية متقدمة للذاكرة والاتصالات للتعامل مع مهام الأتمتة المعقدة:

• معالجة المنطق: مزودة بمعالج من فئة 586 بسرعة 133 ميجاهرتز، يوفر القوة الحسابية اللازمة للحسابات العائمة المعتمدة على الأجهزة والتنفيذ السريع للعمليات البولينية.

• إدارة الذاكرة: تحتوي على 240 كيلوبايت من ذاكرة المستخدم القابلة للتكوين. يمكن للمستخدمين تخصيص المساحة ديناميكيًا بين ذاكرة السجلات (%R)، والمدخلات التناظرية (%AI)، والمخرجات التناظرية (%AQ) حتى حد أقصى 32,640 كلمة لكل منها.

• مفتاح إيثرنت مدمج: تتضمن الوحدة مفتاح إيثرنت مدمج بسرعة 10/100 ميجابت في الثانية مع خاصية الكشف التلقائي، مزود بمنفذي RJ-45. يدعم هذا الجهاز عنوان IP واحد ومُحسّن لاتصالات بيانات إيثرنت العالمية (EGD) وSRTP.

• قدرة الإدخال/الإخراج: يدعم خريطة شاملة للإدخال/الإخراج مع 2,048 مدخل/مخرج ثابت منفصل وقابلية التوسع للنظام عبر ما يصل إلى 8 قواعد أساسية (قاعدة CPU واحدة بالإضافة إلى 7 قواعد توسعة أو عن بُعد).

المواصفات الفنية

الاستفسارات التشغيلية الشائعة

هل تدعم وحدة IC693CPU374 البرمجة التسلسلية المباشرة؟

لا تحتوي وحدة المعالجة المركزية نفسها على منافذ تسلسلية مدمجة. يجب إجراء جميع الاتصالات التسلسلية والبرمجة المحلية عبر RS-485 من خلال المنفذ الموجود على وحدة مزود الطاقة للنظام باستخدام بروتوكولات SNP أو SNPX.

ما هو مزود الطاقة الموصى به لهذه الوحدة؟

نظرًا لاستهلاك الطاقة البالغ 7.4 واط من ناقل 5 فولت تيار مستمر، يُنصح بشدة باستخدام مزود طاقة عالي السعة (مثل IC693PWR330 أو IC693PWR331) لضمان تشغيل مستقر، خاصة عند وجود وحدات إدخال/إخراج ذات استهلاك عالي للطاقة.

كيف تعمل نسخة احتياطية للذاكرة في هذا الطراز؟

تستخدم وحدة المعالجة المركزية ذاكرة RAM للتخزين النشط. توفر البطارية الداخلية القياسية حوالي 1.2 شهر من النسخ الاحتياطي بدون طاقة. وللفترات الطويلة من الإيقاف، يمكن استخدام وحدة البطارية المساعدة IC693ACC302 لزيادة هذه الفترة إلى 15 شهرًا.

دليل الهندسة والتركيب

• استقرار شبكة الإيثرنت: على الرغم من أن وحدة المعالجة المركزية تحتوي على منفذي إيثرنت، إلا أنهما يعملان كمفتاح غير مدار يشارك عنوان IP واحد. لا تقم بإنشاء حلقة فيزيائية بين هذين المنفذين، حيث سيؤدي ذلك إلى عاصفة بث وتعطل واجهة الشبكة. استخدم كابلات RJ-45 محمية عالية الجودة لتقليل التداخل الكهرومغناطيسي في البيئات ذات الجهد العالي.

• تنظيم الحرارة: تولد وحدة IC693CPU374 حرارة كبيرة بسبب معالجها بسرعة 133 ميجاهرتز. تأكد من وجود فراغ لا يقل عن 2 إنش (51 مم) فوق وتحت رف PLC للتهوية الطبيعية. في الحاويات التي تتجاوز فيها درجة الحرارة المحيطة 45 درجة مئوية، يلزم وجود تبريد نشط بالمروحة لمنع تقليل سرعة المعالج أو إيقاف التشغيل الحراري.

• استراتيجية الاحتفاظ بالذاكرة: عند ترقية البرنامج الثابت أو استبدال الوحدة، قم دائمًا بعمل نسخة احتياطية لبرنامج المستخدم إلى ذاكرة الفلاش أو إلى جهاز الكمبيوتر باستخدام VersaPro أو Machine Edition. نظرًا لاعتماد هذه الوحدة على ذاكرة RAM للمنطق أثناء التشغيل، فإن أي انقطاع في طاقة البطارية أثناء انقطاع التيار عن الرف الرئيسي سيؤدي إلى فقدان كامل للتكوين والمنطق المستخدم.
