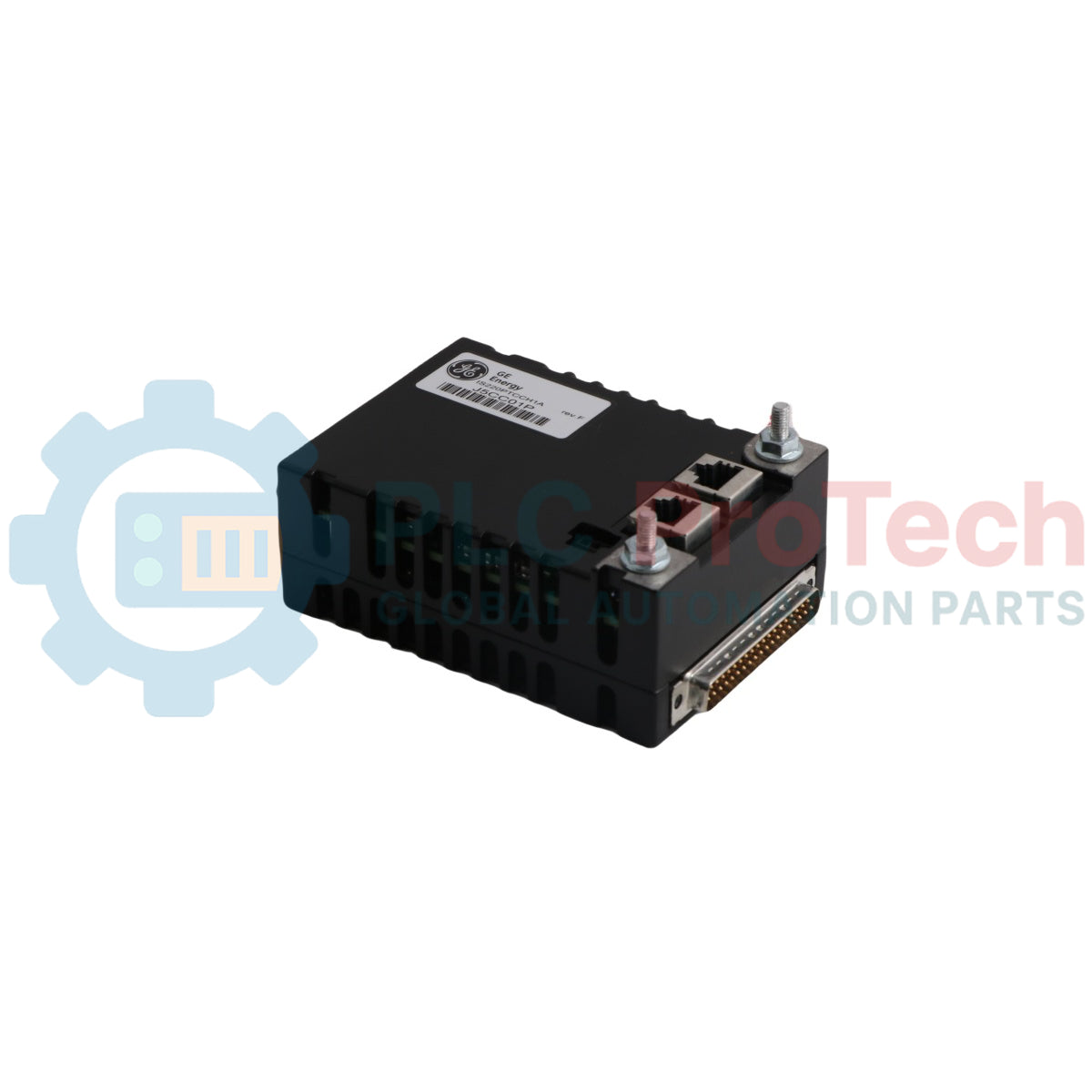

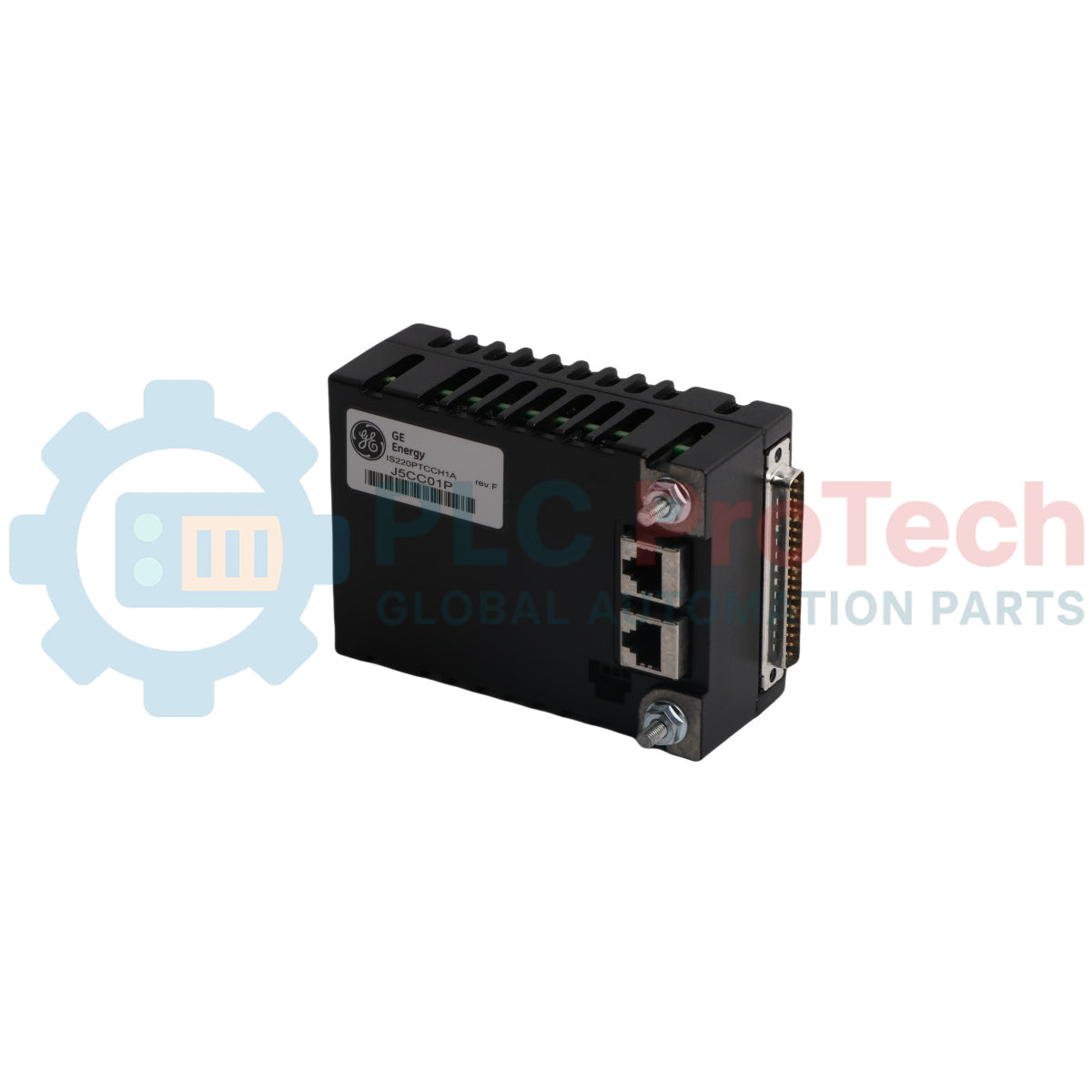

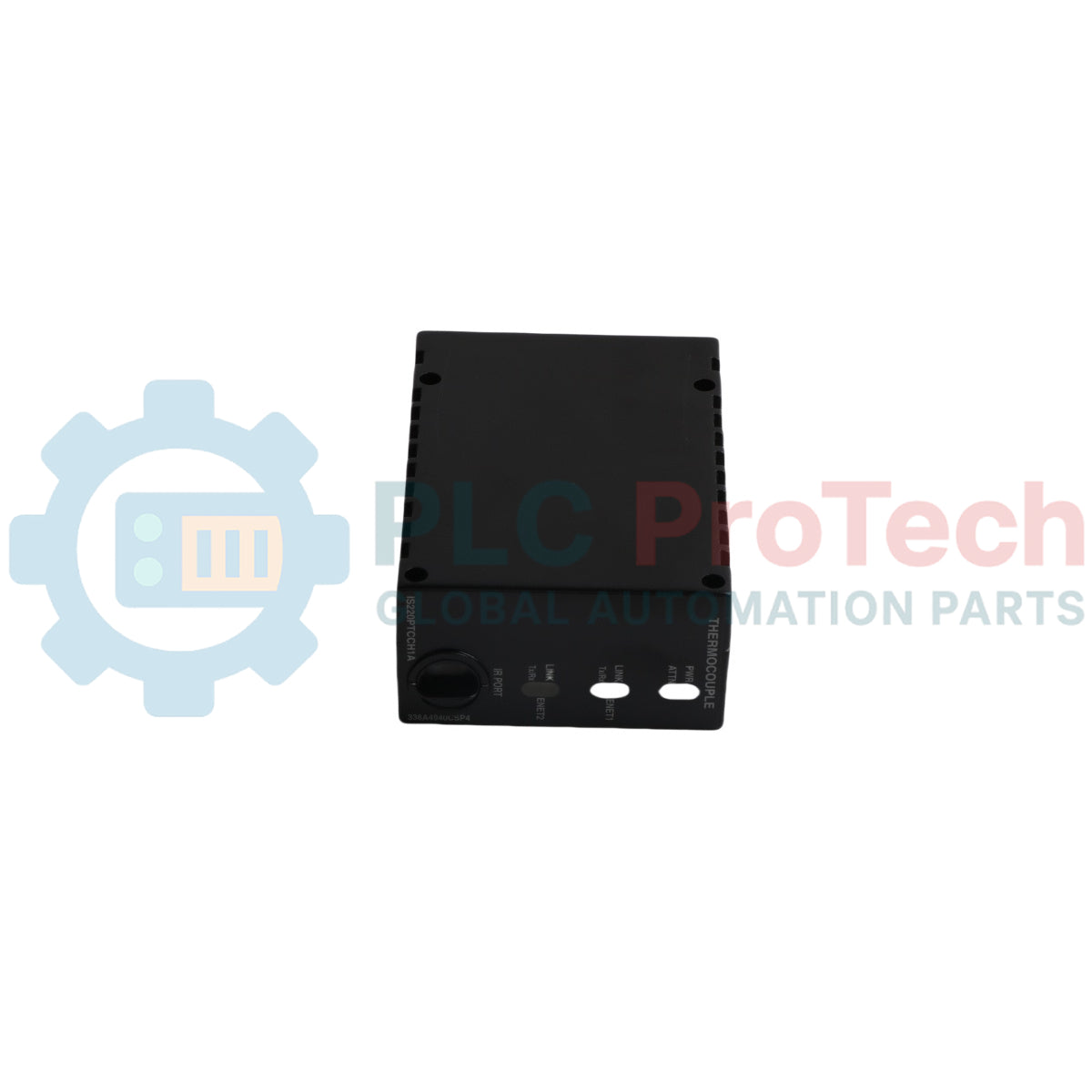

وحدة إدخال المزدوجة الحرارية General Electric IS220PTCCH1A Mark VIe PTCC

SKU IS220PTCCH1A

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IS220PTCCH1A
Country of origin:الولايات المتحدة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 454ج
Dimensions: 12 × 12 × 12 بوصة
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تُعد IS220PTCCH1A وحدة إدخال للمزدوجات الحرارية تصنعها شركة General Electric ضمن عائلة منتجات نظام التحكم Mark VIe. توفر هذه التجميعة المتخصصة واجهة هندسية لوظائف مراقبة درجة الحرارة، إذ تستقبل أنواع مستشعرات المزدوجات الحرارية القياسية ومدخلات المليفولت. وتتكون هيكليًا من لوحة معالج BPPx موضوعة داخليًا ولوحة مخصصة لاقتناء إشارات المزدوجات الحرارية، وتعالج IS220PTCCH1A المدخلات ضمن بنيات التحكم الأحادية أو المزدوجة أو ذات التكرار المعياري الثلاثي (TMR). وقد صُممت الحزمة لتهيئة الإشارات عبر أطوال كابلات طويلة مباشرة من لوحة التوربين، مع دمج مكونات عتادية لكبت الجهد والحد منه، إلى جانب فحوصات حدود البرامج العالية والمنخفضة لحماية وحدات المعالجة الداخلية من حالات الأعطال.

الميزات

تعالج قراءات درجات الحرارة المباشرة المتخصصة عبر أنواع متعددة من المزدوجات الحرارية القياسية
مصممة كإصدار وظيفي من الفئة A لتحسين مواصفات الأداء الأساسية
تحتوي على لوحة معالج BPPx مخصصة واحدة ولوحة واحدة لاقتناء إشارات المزدوجات الحرارية داخل تجميعة واحدة
تدعم التوسع المرن للبنية التحتية عبر تكوينات القنوات المتعددة الأحادية والمزدوجة وTMR
تتيح مسافة فصل كبيرة لأسلاك المجال مباشرة من لوحات التحكم الأساسية في التوربين
تطبق ترشيحًا عتاديًا وبرمجيًا متينًا لضمان رفض فائق للضوضاء ذات النمط المشترك والنمط العادي
تنفذ اختبارات تشخيصية عتادية مستمرة، تشمل ذاكرة الفلاش وذاكرة RAM وفحوصات الطاقة الداخلية
تستخدم مقاومات تحديد على التوالي ومكثفات وترانزستورات وثنائيات قياسية لكبت الجهد المدمج

التطبيقات

مراقبة درجة حرارة غاز العادم (EGT) في توربينات الغاز والبخار والمياه
التوصيف الحراري الصناعي متعدد القنوات
اقتناء درجة حرارة حلقات العمليات الحرجة في إعدادات الأتمتة ذات التكرار TMR
الحماية الحرارية الآلية لمحركات توليد الطاقة

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	GE Energy
رقم الجزء	IS220PTCCH1A
عائلة المنتج	نظام التحكم Mark VIe
الوصف الوظيفي	وحدة إدخال المزدوجات الحرارية PTCC
نوع التجميعة	تجميعة IS220 خاصة
سعة الإدخال (حزمة واحدة)	12 مدخلًا للمزدوجات الحرارية
سعة الإدخال (حزمتان)	24 مدخلًا للمزدوجات الحرارية
أنواع المزدوجات الحرارية المدعومة	E وJ وK وS وT (مؤرّضة أو غير مؤرّضة)
نطاق إدخال المليفولت (mV)	-8 إلى 45 mV
الحد الأقصى لخطأ البرنامج/المطابقة	0.25 درجة فهرنهايت
جهد النمط المشترك	±5 فولت
رفض النمط المشترك للتيار المتردد	100 dB @ 50/60Hz
رفض النمط العادي	250 mV RMS @ 50/60 Hz (±5%)
الحد الأقصى لمقاومة الكابل المسموح بها	450 أوم
الحد الأقصى لمسافة اللوحة	984 قدمًا (300 متر) من لوحة إدخال/إخراج التوربين
الظروف المحيطة أثناء التشغيل	-22 إلى +149 فهرنهايت (-30 إلى +65 مئوية)
دليل التعليمات	GEH-6721
الوزن	1 رطل
أبعاد الشحن	12 × 12 × 12 بوصة

إرشادات التركيب

حدود المسافة والمقاومة: يمكن وضع الوحدة على مسافة تصل إلى 984 قدمًا (300 متر) من لوحة إدخال/إخراج التوربين الرئيسية، شريطة ألا تتجاوز مقاومة حلقة كابل المجال الإجمالية حدًا أقصى قدره 450 أوم.
مرونة التأريض: يمكن استخدام أنواع المزدوجات الحرارية القياسية E وJ وK وS وT ضمن تكوينات توصيل مؤرّضة أو غير مؤرّضة، وفقًا لبروتوكولات الحجب في الموقع.
هيكلة التكرار: في العمليات الأحادية الأساسية، تُستخدم حزمة واحدة لاستقبال ما يصل إلى 12 مدخلًا؛ وتوسع حزمتان القدرة القياسية إلى 24 مدخلًا، بينما يلزم استخدام ثلاث وحدات لتكوينات TMR بالتصويت.
التحقق عند التشغيل: عند تطبيق طاقة النظام، تنفذ الوحدة اختبارات ذاتية آلية عند بدء التشغيل لذاكرة الفلاش وذاكرة RAM والمكونات العتادية ومنافذ اتصال Ethernet قبل الدخول في حالة التتبع النشطة.

FAQ

كم عدد مداخل المزدوجات الحرارية التي يمكن لوحدة واحدة معالجتها؟

تستوعب الوحدة الواحدة ما يصل إلى 12 مدخلًا للمزدوجات الحرارية، بينما يوسّع إعداد الحزمة المزدوجة سعة المعالجة لتصل إلى 24 مدخلًا.

ما أنواع المزدوجات الحرارية القياسية التي يدعمها الجهاز؟

يدعم الجهاز المزدوجات الحرارية القياسية E وJ وK وS وT، والتي يمكن تهيئتها كمستشعرات مؤرضة أو غير مؤرضة.

ما الحد الأقصى لمواصفات تتبع أخطاء البرامج وأخطاء المطابقة؟

تحافظ الوحدة على حد أقصى لخطأ البرامج أو خطأ المطابقة يبلغ 0.25 درجة فهرنهايت.

ما أنواع التشخيص الذاتي المدمج التي يجريها الجهاز؟

يجري الجهاز اختبارات ذاتية شاملة عند بدء التشغيل لذاكرة الفلاش وذاكرة الوصول العشوائي الداخلية وعتاد لوحة المعالج ومنافذ Ethernet، إلى جانب المراقبة المستمرة لمصادر الطاقة الداخلية.
