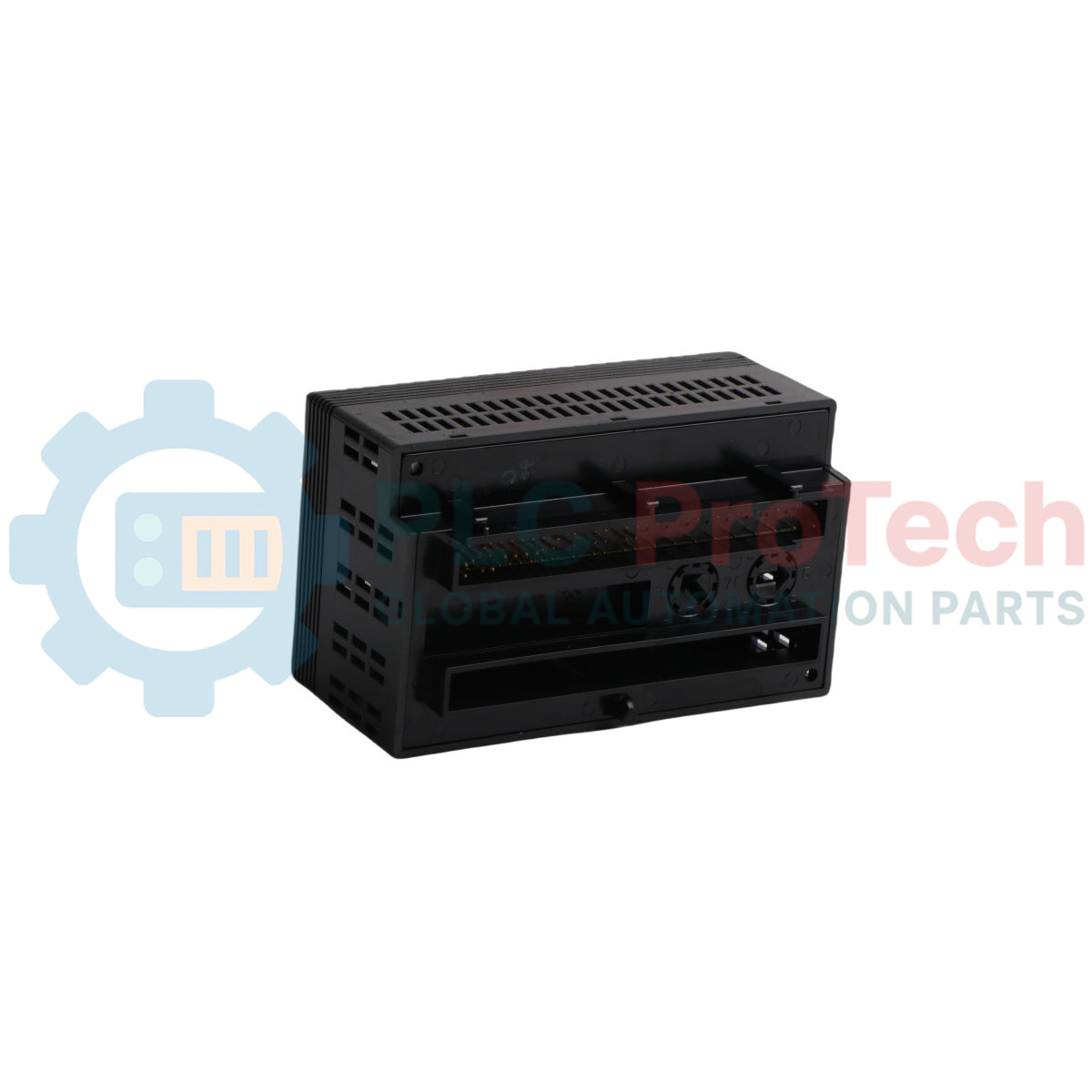

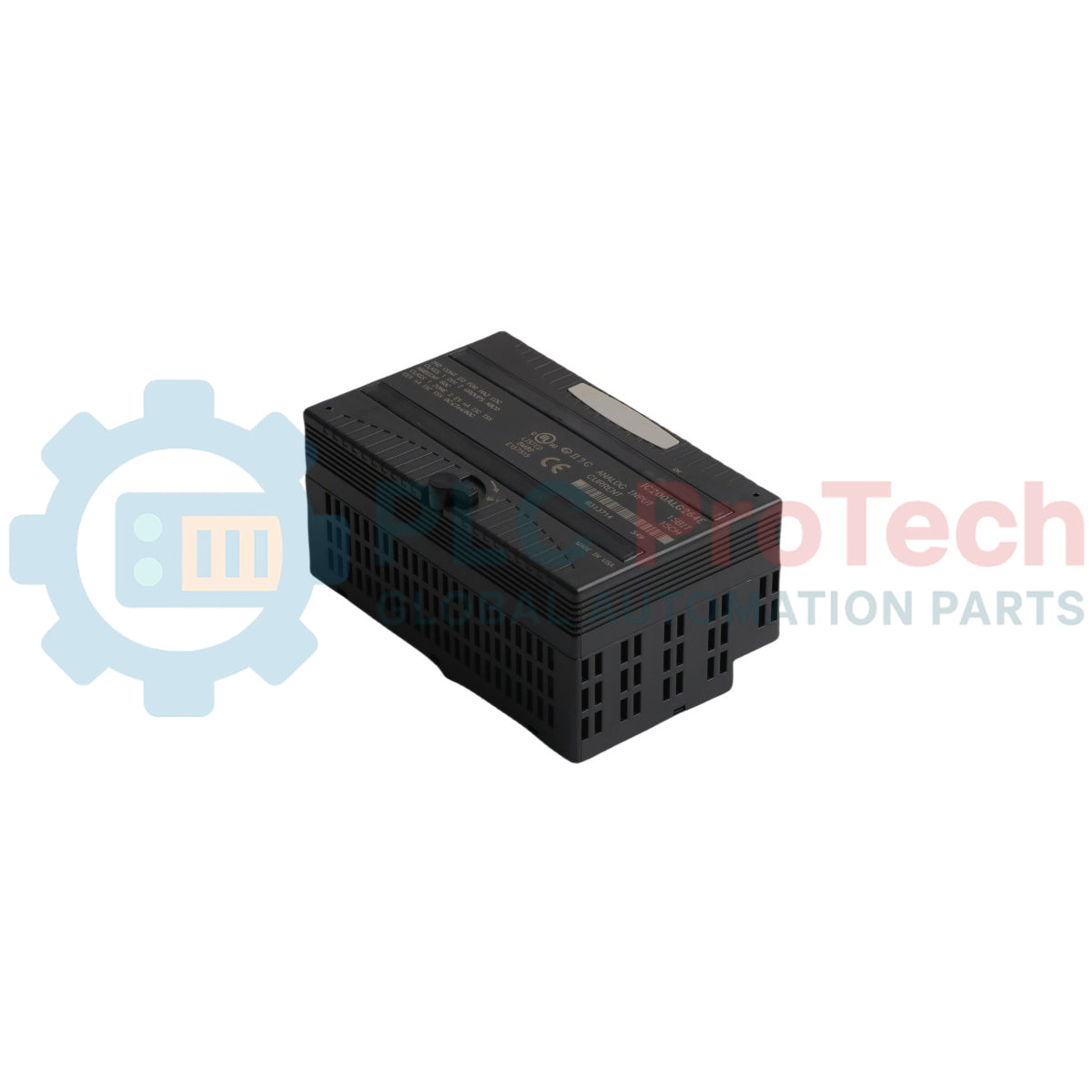

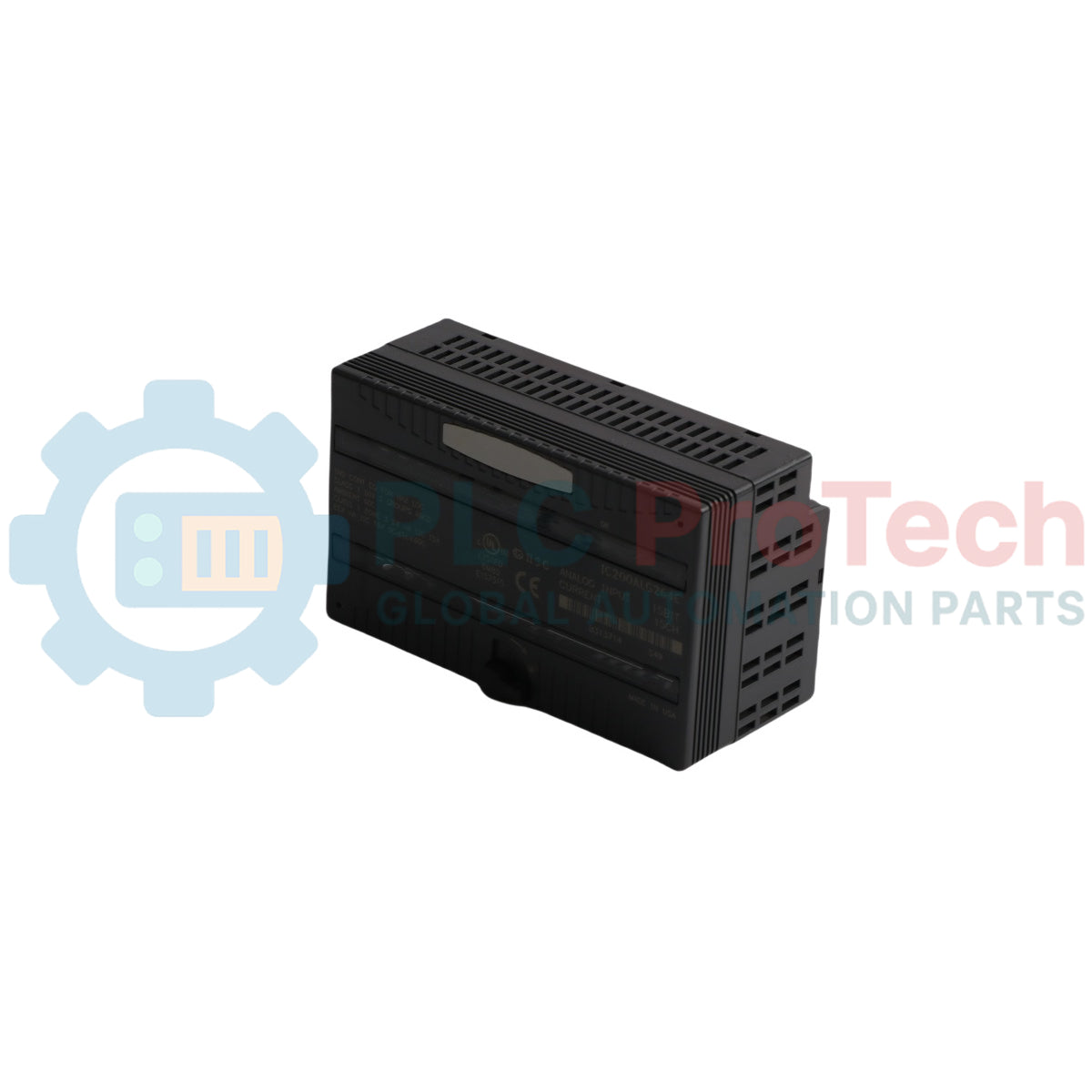

وحدة إدخال تيار تناظرية GE Fanuc IC200ALG264

نظرة عامة على المنتج

وحدة IC200ALG264 (IC200-ALG-264) هي وحدة إدخال تناظرية عالية الكثافة مكونة من 15 قناة من سلسلة GE VersaMax، مصممة خصيصًا للمراقبة الدقيقة لإشارات التيار. وهي مصممة لقبول مدخلات التيار أحادية القطب التي تتراوح من 0 إلى 20 مللي أمبير أو من 4 إلى 20 مللي أمبير، مما يجعلها مكونًا حاسمًا لمعالجة التغذية الراجعة من أجهزة الإرسال في المصانع الكيميائية ومرافق معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء. من خلال توفير 15 قناة في مساحة صغيرة واحدة، تزيد وحدة IC200ALG264 من كفاءة مساحة اللوحة مع توفير دقة 12 بت لاكتساب البيانات بدقة. يضمن تكاملها السلس مع وحدات المعالجة المركزية (CPUs) ووحدات واجهة الشبكة (NIUs) من VersaMax إنتاجية بيانات عالية السرعة وأداء قويًا في هياكل الإدخال/الإخراج الموزعة.

التكوين الفني

تتميز الوحدة ببنية عالية الكثافة حيث تشترك 15 قناة في إرجاع مشترك، مُحسّنة للتركيبات محدودة المساحة. تستخدم محولًا تناظريًا رقميًا (A/D) بدقة 12 بت، يوفر 4000 عداد عبر نطاق الإشارة. الوحدة "قابلة للتبديل السريع" عند استخدامها مع قواعد طرفية VersaMax المناسبة، مما يتيح إجراء الصيانة دون إيقاف تشغيل النظام. تتضمن التشخيصات المدمجة اكتشاف "السلك المفتوح" لوضع 4-20 مللي أمبير ومراقبة طاقة 24 فولت تيار مستمر التي يوفرها المستخدم، مع مؤشرات LED أمامية لحالة "OK" و "User Power" لتبسيط استكشاف الأخطاء وإصلاحها في الموقع.

المواصفات الفنية

أسئلة فنية متكررة

هل تتطلب هذه الوحدة 24 فولت تيار مستمر خارجي لتعمل؟

نعم. تتطلب وحدة IC200ALG264 مصدر طاقة خارجي بجهد 24 فولت تيار مستمر لتشغيل دوائر التحويل التناظري إلى الرقمي. يتم توصيل هذه الطاقة عبر القاعدة الطرفية. إذا لم يضيء مؤشر LED "User Power"، ستبلغ الوحدة عن قيم صفرية أو أقل من النطاق إلى وحدة المعالجة المركزية.

كيف يؤثر "العودة المشتركة" لـ 15 قناة على الأسلاك؟

على عكس الوحدات المعزولة ذات 8 قنوات، تشترك جميع القنوات الـ 15 في IC200ALG264 في مسار عودة مشترك واحد. هذا يعني أن جميع أجهزة الإرسال الميدانية يجب أن تكون متوافقة مع نظام تأريض مشترك. بالنسبة للحلقات التي تتطلب عزلًا كهربائيًا كاملاً بين القنوات، يجب استخدام وحدة مختلفة أو عوازل إشارة خارجية.

ماذا يحدث إذا انقطع سلك 4-20 مللي أمبير؟

في وضع 4-20 مللي أمبير، توفر الوحدة تشخيصًا منخفض المدى. إذا انخفض التيار إلى ما يقرب من 3.5 مللي أمبير، ستبلغ وحدة التحكم المنطقية القابلة للبرمجة (PLC) عادةً عن "إنذار منخفض" أو خطأ "سلك مفتوح" لتلك القناة المحددة، مما يسمح بالصيانة الفورية.

دليل الهندسة والتركيب

• اختيار القاعدة الطرفية: يجب إقران هذه الوحدة عالية الكثافة بقاعدة طرفية متوافقة، مثل IC200TBT002 (نمط الحاجز) أو IC200TBP002 (نمط الزنبرك). تأكد من أن القاعدة محددة بشكل صحيح لمنع الإدخال العرضي للوحدات الرقمية في الفتحة التناظرية.

• التدريع للإدخال/الإخراج عالي الكثافة: مع 15 إشارة تناظرية قريبة، فإن التداخل المتصالب والتداخل الكهرومغناطيسي هما مخاطر محتملة. استخدم كابلات مجدولة محمية عالية الجودة وتأكد من توصيل الدروع في طرف PLC بقضيب تأريض مخصص.

• اعتبارات طاقة الحلقة: إذا كانت أجهزة الإرسال الميدانية من نوع "سلكين" (تعمل بحلقة الطاقة)، فتأكد من أن مصدر الطاقة الخارجي 24 فولت تيار مستمر لديه تيار كافٍ لتشغيل جميع الحلقات الـ 15 في وقت واحد، بالإضافة إلى متطلبات طاقة الوحدة نفسها (حوالي 50 مللي أمبير).
