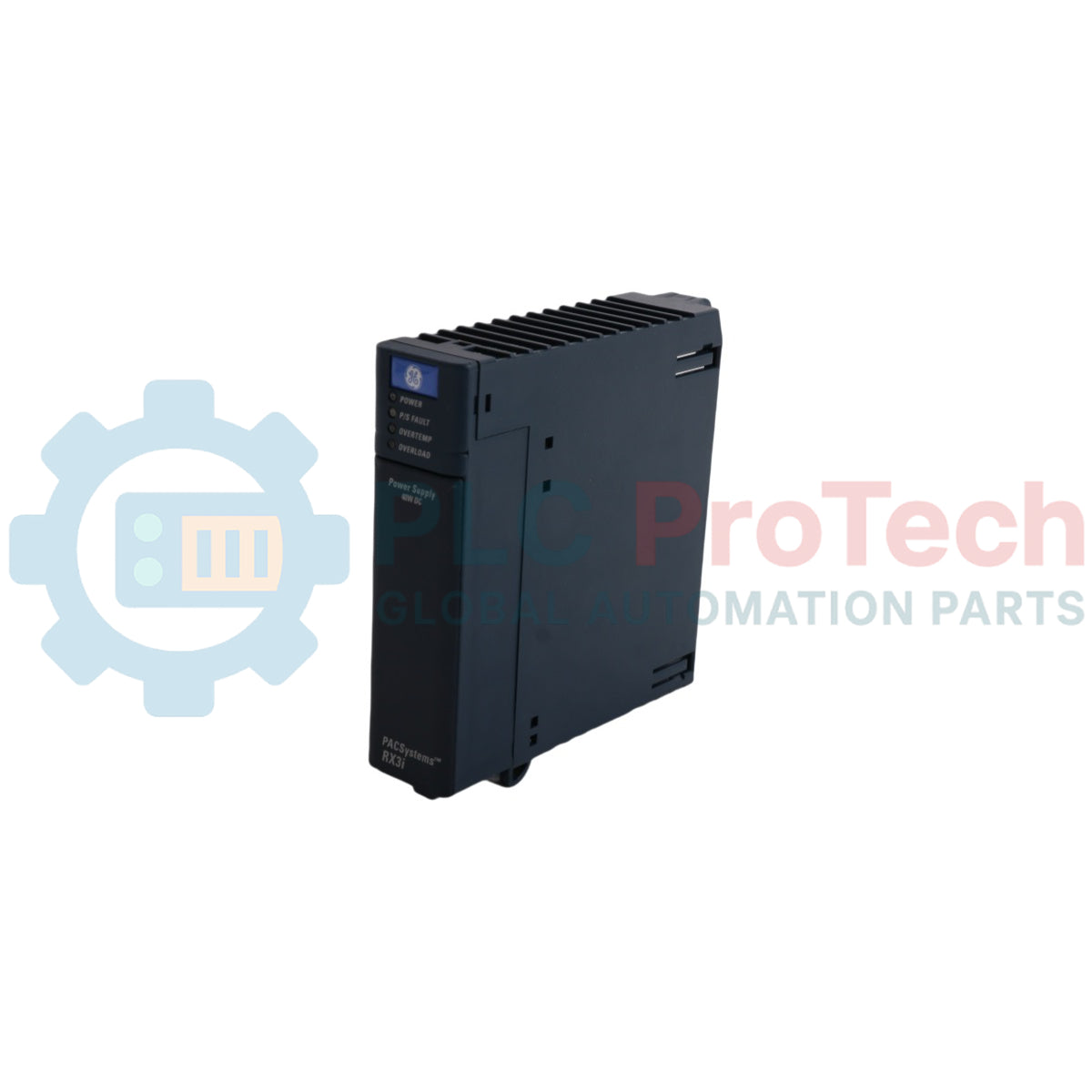

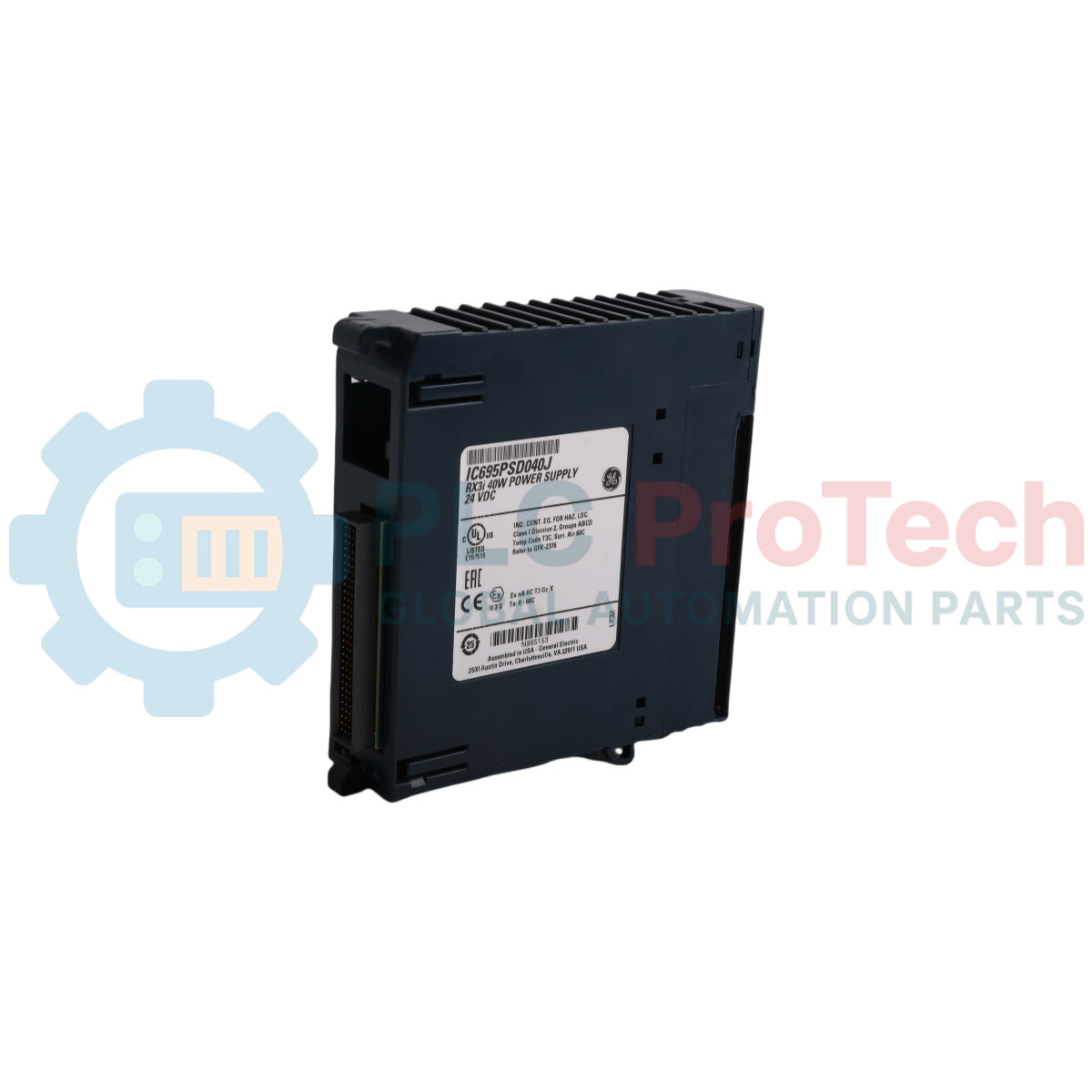

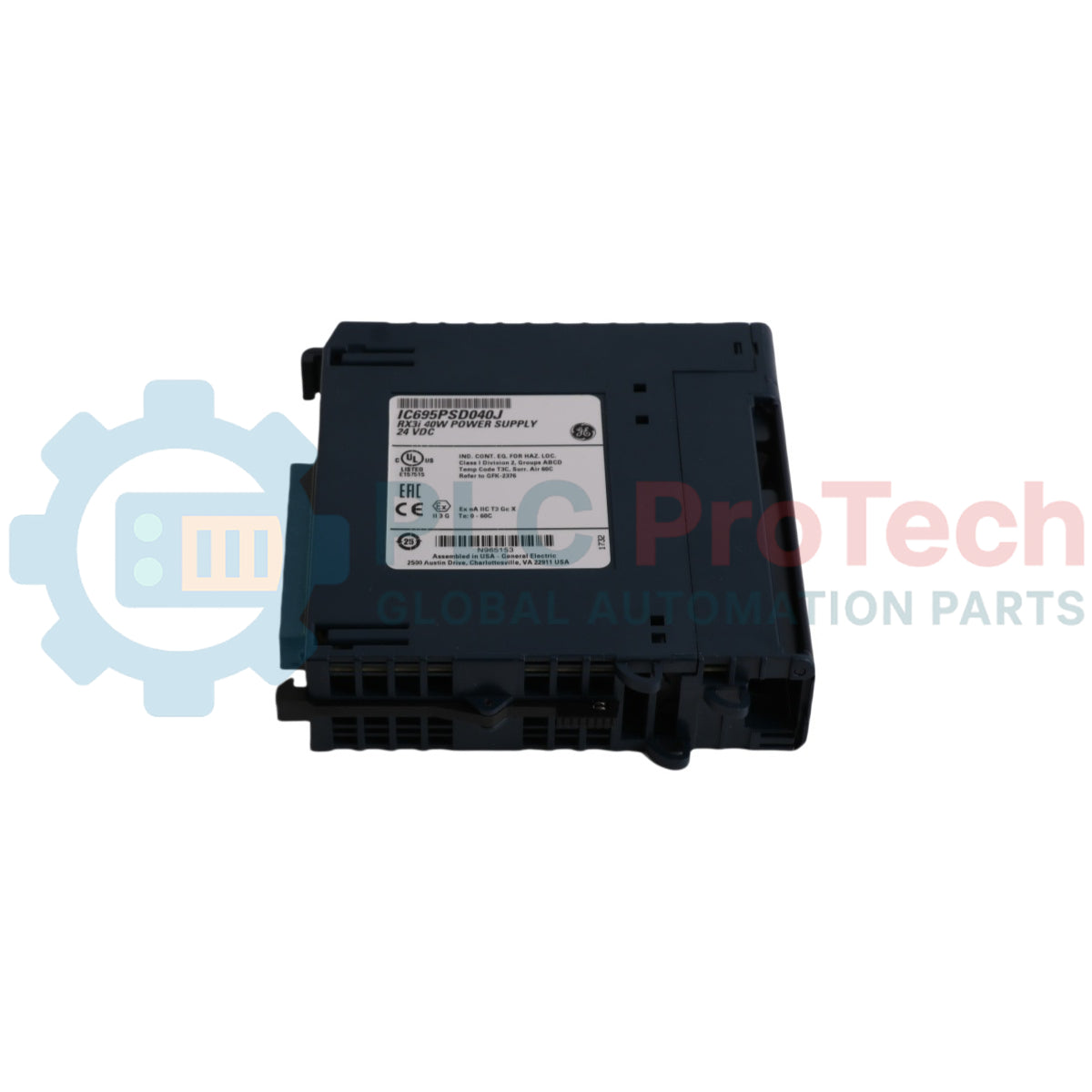

وحدة إمداد الطاقة بالتيار المستمر PACSystems RX3i IC695PSD040 من GE Fanuc

SKU IC695PSD040

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC695PSD040
Country of origin:الولايات المتحدة
نوع المنتج: وحدات مصدر الطاقة بالتيار المستمر
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 137 مم x 132 مم x 35 مم (الارتفاع x العرض x العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تُعد GE Fanuc IC695PSD040 وحدة إمداد طاقة تيار مستمر بقدرة 40 واط مصممة للاستخدام ضمن منصة وحدات التحكم بالأتمتة القابلة للبرمجة PACSystems RX3i. تعمل ضمن نطاق جهد دخل من 18 فولت تيار مستمر إلى 30 فولت تيار مستمر، وتشغل فتحة واحدة في اللوحة الخلفية وتوفر الطاقة مباشرة إلى اللوحة الخلفية. وتوفر ثلاثة مخارج جهد رئيسية لدعم عمليات الوحدات الداخلية ومنطق المرحلات الخارجية: خرجًا بجهد +5.1 فولت تيار مستمر، وخرجًا بجهد +3.3 فولت تيار مستمر (تستخدمه وحدات سلسلة IC695 داخليًا)، وخرج مرحلات بجهد +24 فولت تيار مستمر لتشغيل الدوائر في وحدات مرحلات الخرج.

صُممت لتطبيقات السعة غير المتكررة وغير المتزايدة، ولا يجوز تركيب سوى وحدة إمداد طاقة واحدة IC695PSD040 داخل لوحة RX3i الخلفية العالمية. إذا تجاوزت متطلبات تيار النظام سعة وحدة الإمداد هذه البالغة 40 واط، فيجب نقل الوحدات الإضافية إلى لوحات خلفية بعيدة أو توسعية. تتميز الوحدة بقدرات تشخيصية شاملة، مما يتيح لوحدة المعالجة المركزية تسجيل أعطال مصدر الطاقة، أو حالات ارتفاع الحرارة، أو حالات الحمل الزائد مباشرةً في جدول أعطال وحدة المعالجة المركزية.

الميزات

ثلاثة جهود خرج: توفر +5.1 فولت تيار مستمر، و+3.3 فولت تيار مستمر، وطاقة مرحلات +24 فولت تيار مستمر مباشرة إلى اللوحة الخلفية.
مؤشرات حالة LED: توفر أربعة مؤشرات LED على اللوحة الأمامية حالة مرئية فورية للطاقة (أخضر/كهرماني)، وعطل مصدر الطاقة (أحمر)، وارتفاع الحرارة (كهرماني)، والحمل الزائد (كهرماني).
حماية مفتاح التشغيل/الإيقاف: يتحكم مفتاح التشغيل/الإيقاف الموجود على اللوحة الأمامية في مخارج وحدة الإمداد دون قطع طاقة الخط. وتمنع لسان حماية بارز عمليات التبديل غير المقصودة.
الحماية من زيادة التيار والحرارة: تتضمن تحديدًا إلكترونيًا للتيار على مخرجي 5.1 فولت تيار مستمر و3.3 فولت تيار مستمر، إلى جانب وصلة احتياطية داخلية قابلة للانصهار.
حماية الدخل من الجهد الزائد: تتميز بوصلة جسرية طرفية سفلية يمكن للمستخدم تركيبها لربط أجهزة الحماية من الجهد الزائد مباشرة بالتأريض الهيكلي.

التطبيقات

أنظمة وحدات التحكم PACSystems RX3i: توفر الطاقة الأساسية لوحدات المعالجة المركزية ووحدات الإدخال/الإخراج المثبتة في اللوحات الخلفية العالمية القياسية.
وحدات منطق المرحلات: توفر طاقة خرج مرحلات بجهد +24 فولت تيار مستمر لتشغيل الدوائر الخارجية في وحدات مرحلات الخرج.
لوحات التحكم الصناعية بالتيار المستمر: مثالية لمنشآت التصنيع التي تعتمد على بنية تحتية لتوزيع طاقة اسمية بجهد 24 فولت تيار مستمر.

معلومات الطلب

الطراز / رقم الجزء	الوصف
IC695PSD040E	وحدة إمداد طاقة تيار مستمر RX3i، بقدرة 40 واط (يصحح خطأ الإبلاغ السابق عن عدم تطابق معرّف PSD140)
IC698ACC701	طقم ملحقات اختياري يتضمن بطارية ليثيوم BR2477A بديلة

المواصفات الفنية

المعلمة	القيمة / المواصفة
الشركة المصنّعة	GE Fanuc
الجهد الاسمي المقنن	24 فولت تيار مستمر
نطاق جهد الدخل	من 18 فولت تيار مستمر إلى 30 فولت تيار مستمر
نطاق جهد البدء/التشغيل	من 12 فولت تيار مستمر إلى 30 فولت تيار مستمر
قدرة الإدخال	60 واط كحد أقصى عند الحمل الكامل
تيار الاندفاع	4 أمبير، 100 مللي ثانية كحد أقصى
قدرة الخرج	40 واط كحد أقصى إجمالًا - 5.1 فولت تيار مستمر: 30 واط كحد أقصى - 3.3 فولت تيار مستمر: 30 واط كحد أقصى
تيار الخرج	- 5.1 فولت تيار مستمر: من 0 إلى 6 أمبير - 3.3 فولت تيار مستمر: من 0 إلى 9 أمبير
نطاقات جهد الخرج	- 5.1 فولت تيار مستمر: من 5.0 فولت تيار مستمر إلى 5.2 فولت تيار مستمر (5.1 فولت تيار مستمر اسميًا) - 3.3 فولت تيار مستمر: من 3.1 فولت تيار مستمر إلى 3.5 فولت تيار مستمر (3.3 فولت تيار مستمر اسميًا)
التموج والضوضاء (جميع المخارج)	50 مللي فولت
العزل	لا يوجد
زمن الاستمرار	10 مللي ثانية (المدة التي يظل فيها الخرج صالحًا أثناء انقطاع طاقة المصدر)
درجة حرارة التشغيل (خفض القيم)	تتوفر قدرة الخرج الكاملة حتى درجة حرارة لا تقل عن 40 مئوية (89.6 فهرنهايت). تخضع قدرة الخرج القصوى فوق 40 مئوية لخفض القيم بسبب الحرارة.
سعة تيار الطرف	6 أمبير
إشغال فتحة اللوحة الخلفية	فتحة واحدة

التوصيلات/الواجهات

صُمم شريط الأطراف المواجه للجهة الأمامية لمصدر الطاقة لقبول موصلات نحاسية للتوصيلات الميدانية:

معرّف الطرف	وصف الوظيفة
+ / L1	خط طاقة إدخال تيار مستمر موجب (يقبل التوصيل التسلسلي بوحدات إضافية)
+ / L1	خط طاقة إدخال تيار مستمر موجب (طرف ثانوي للتوصيل التسلسلي)
- / N / L2	خط طاقة إدخال تيار مستمر سالب
- / N / L2	خط طاقة إدخال تيار مستمر سالب
رمز تأريض الهيكل	توصيل مباشر بتأريض الهيكل
رمز تأريض الهيكل	توصيل مباشر بتأريض الهيكل
رمز زيادة الجهد	طرف جهاز حماية زيادة جهد الإدخال (موصول عبر شريط وصلة بتأريض الهيكل)

إرشادات التركيب

سعة الأسلاك: استخدم أسلاكًا مصنفة لدرجة حرارة 90 مئوية. تقبل أطراف التأريض والطاقة سلكًا نحاسيًا منفردًا بمقاس من 14 AWG إلى 22 AWG.
إعداد الأسلاك: جرّد نهايات الأسلاك بطول يتراوح بين 3/8 بوصة (9 مم) و11 مم (0.433 بوصة). تأكد من إدخال السلك بالكامل بعد حاجز العزل الداخلي قبل شد براغي الأطراف لمنع التوصيلات غير المحكمة.
عزوم ربط الأطراف: تتطلب أطراف التحكم عزم شد قدره 9.6 إلى 11.5 رطل-بوصة. وتتطلب أطراف الإدخال عزمًا قدره 4.4 رطل-بوصة (0.5 نيوتن-متر).
مطابقة القطبية: عند استخدام مصدر تيار مستمر خارجي واحد لتغذية عدة مصادر طاقة، يجب أن تكون قطبية التوصيل متطابقة في جميع مصادر طاقة RX3i لتجنب فروق الجهد الخطرة.
تأريض النظام: يجب توصيل جميع اللوحات الخلفية في النظام بتأريض نظام مشترك. يجب إبقاء أسلاك التأريض قصيرة قدر الإمكان وتوصيلها مباشرة بلوحة التركيب.
اختبار الجهد العالي: لإجراء اختبار جهد عالٍ على مصدر الطاقة هذا، يجب إزالة وصلة حماية زيادة الجهد بين الطرف السفلي وطرف تأريض الهيكل مؤقتًا. أعد تركيب الوصلة بعد الاختبار.
عدم توافق النظام: هذه الوحدة غير معزولة، ويجب عدم استخدامها مع الأنظمة الكهربائية العائمة أو المؤرضة تأريضًا موجبًا.

الامتثال والشهادات

المواقع الخطرة وفق UL: مناسب فقط للمواقع الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD.

FAQ

هل يمكنني استخدام وحدة إمداد الطاقة في تكوين متكرر؟

لا، لا يمكن استخدام وحدة إمداد الطاقة مع وحدات إمداد الطاقة الأخرى من RX3i في أوضاع التكرار أو زيادة السعة. ولا يمكن تركيب سوى وحدة واحدة في اللوحة الخلفية العامة PACSystems RX3i.

ما تأثير انقطاعات الجهد اللحظية على وحدة إمداد الطاقة هذه؟

يؤدي الفقدان اللحظي لطاقة الدخل بجهد 24 فولت تيار مستمر إلى فقدان فوري لطاقة المرحل بجهد +24 فولت تيار مستمر، مما قد يتسبب في فصل مرحلات الوحدة. ومع ذلك، لا تؤثر انقطاعات الطاقة التي تصل مدتها إلى 10 مللي ثانية في مخرجي 5.1 فولت تيار مستمر و3.3 فولت تيار مستمر.

كيف تتعامل وحدة إمداد الطاقة مع دوائر الخرج القصيرة وحالات التحميل الزائد؟

تُحد وحدة إمداد الطاقة إلكترونيًا (7 أمبير عند 5.1 فولت تيار مستمر و10 أمبير عند 3.3 فولت تيار مستمر)، وستتوقف عن العمل عند اكتشاف حمل زائد أو دائرة قصر. وستحاول إعادة التشغيل باستمرار حتى تتم إزالة حالة الحمل الزائد.

هل مخارج وحدة إمداد الطاقة الكهربائية معزولة؟

لا، وحدة إمداد الطاقة غير معزولة وغير متوافقة مع الأنظمة الكهربائية المؤرضة من الطرف الموجب أو العائمة.
