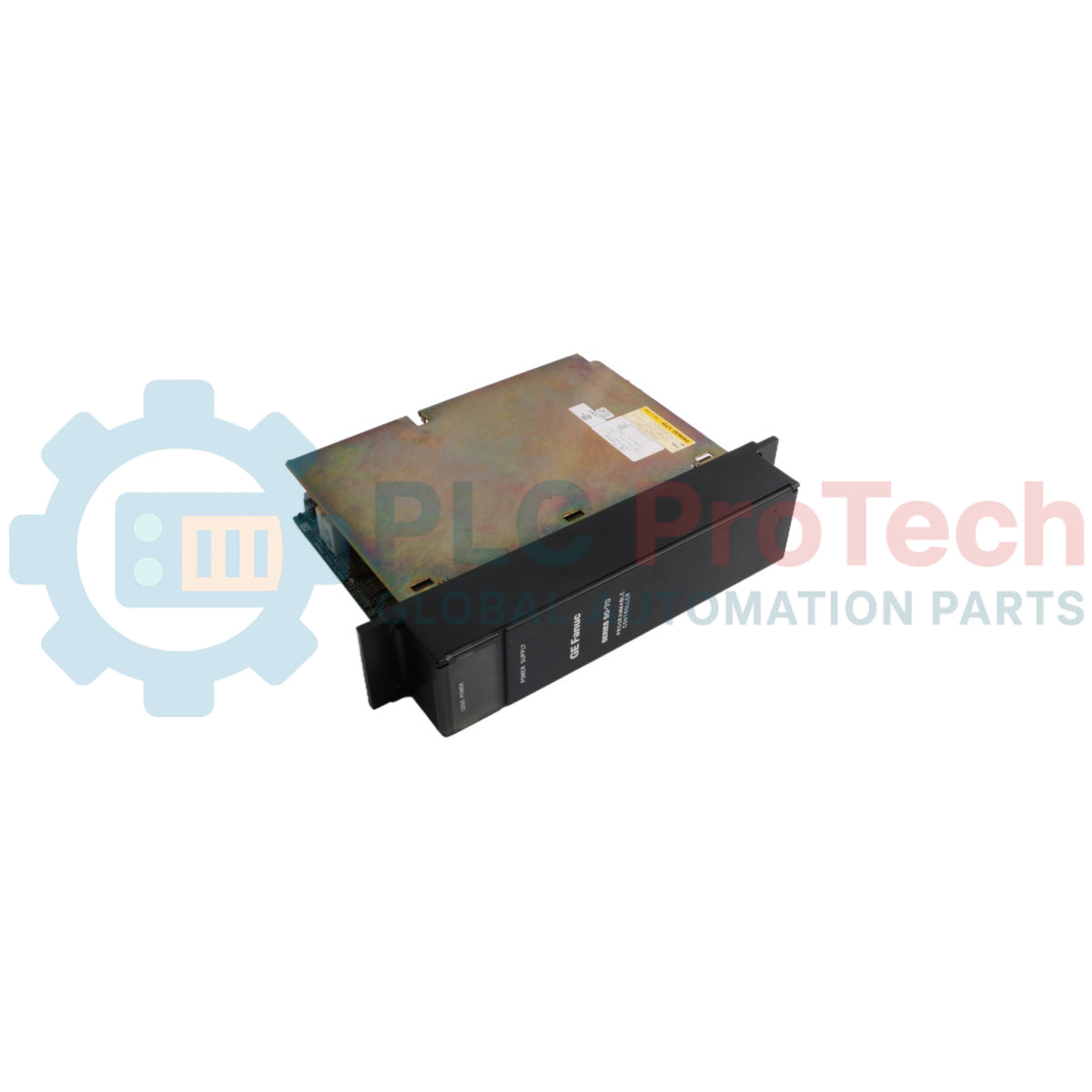

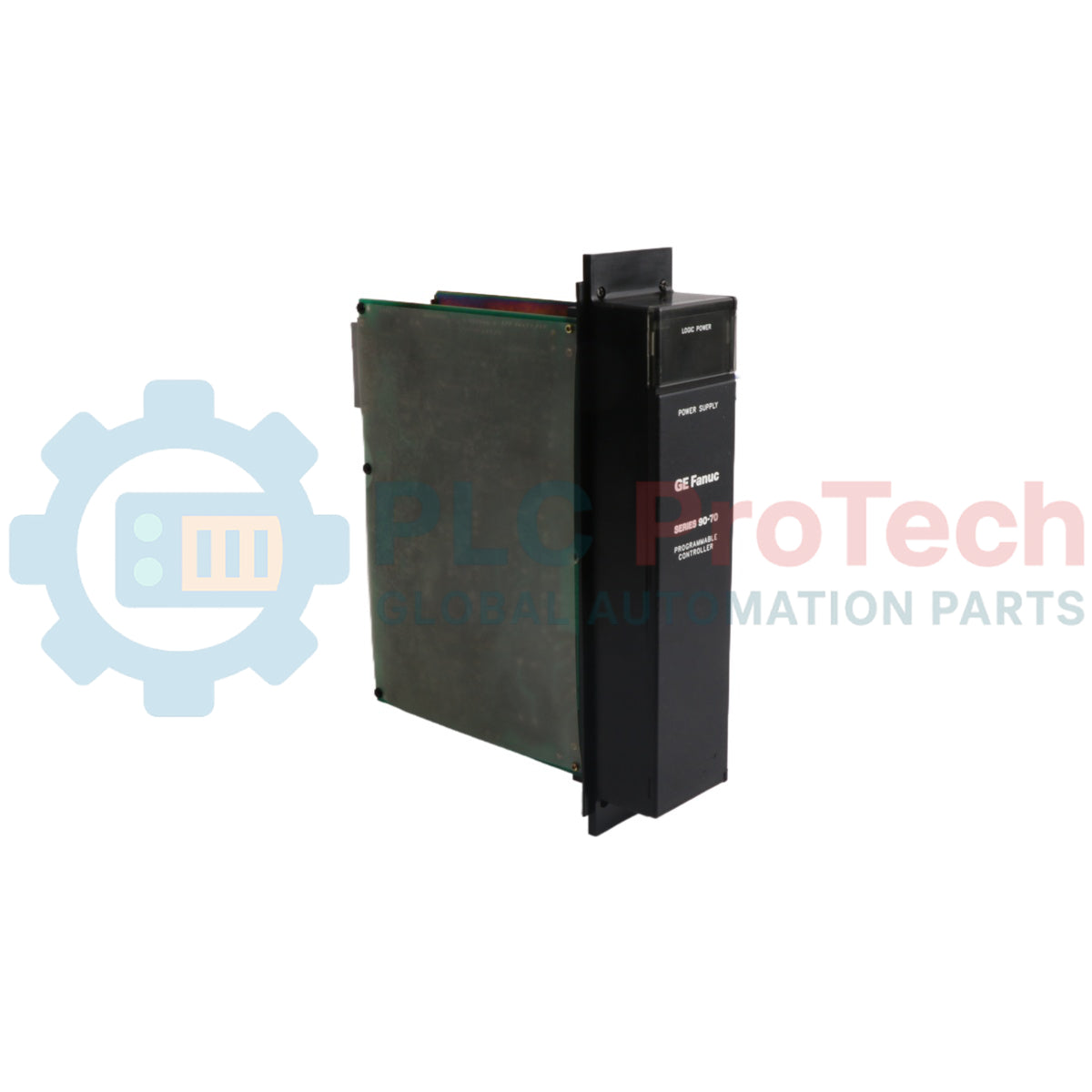

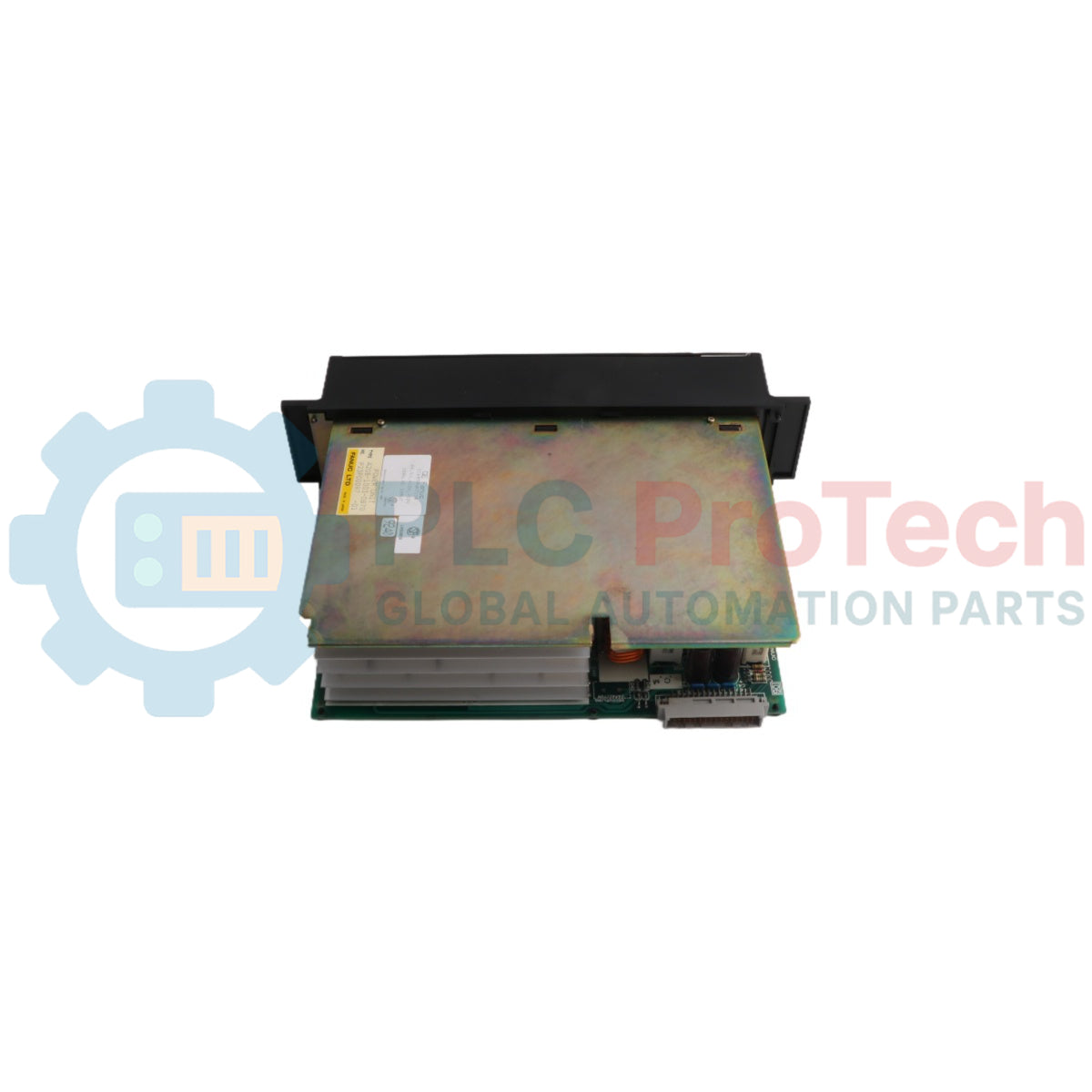

وحدة تزويد الطاقة سلسلة 90-70 GE Fanuc IC697PWR711

وحدة تزويد الطاقة سلسلة 90-70 GE Fanuc IC697PWR711

تبقى فقط 4 عنصر/عناصر في المخزون
  • الشركة المصنعة: General Electric

  • رقم المنتج: IC697PWR711

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدة مصدر الطاقة

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 900ج

  • Dimensions: 20 سم × 11.5 سم × 5.7 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الكمية
عرض التفاصيل الكاملة

يعمل GE Fanuc IC697PWR711 كوحدة مزود طاقة مركبة على الرف مصممة حصريًا لمنصة Series 90-70 للتحكم المنطقي القابل للبرمجة وتكوينات هيكل VME Integrator. يتم تركيب هذا الجهاز ذو الفتحة الواحدة مباشرة في الفتحة اليسرى الأولى (الفتحة 1) من رف النظام، متصلاً بموصل لوحة خلفية قياسي 48 دبوسًا لتأسيس العمود الفقري الرئيسي لتوزيع الطاقة. يوفر قدرة إخراج منظمة كلية تبلغ 100 واط عبر ثلاثة مسارات جهد تيار مستمر مستقلة (+5 فولت تيار مستمر، +12 فولت تيار مستمر، و -12 فولت تيار مستمر) لتشغيل دوائر المعالجة المنطقية المحلية وبنية الإدخال/الإخراج. بالإضافة إلى تقويم الجهد الأساسي، يدمج الوحدة أجهزة تسلسل منطقية مخصصة تراقب باستمرار سلامة خط الإدخال لبث إشارات الطوارئ ACFAIL و SYSRESET عبر اللوحة الخلفية، مما يضمن تشخيصات تهيئة متزامنة عالية وإيقاف نظام آمن ومحكم أثناء أحداث انخفاض الجهد.

الميزات

  • هيكل تركيب مباشر للرف مصمم خصيصًا لمصفوفات اللوحة الخلفية عالية الكثافة من سلسلة 90-70.
  • ثلاثة مسارات جهد تيار مستمر توفر حتى 100 واط من طاقة الحمل المستمر والمتزامن للنظام.
  • قدرات الربط التوسعية المسبقة الأسلاك التي تدعم عمليات الرف المزدوج من وحدة مزود طاقة واحدة عبر كابلات التمديد.
  • شبكات الحماية الإلكترونية المتكاملة من الدوائر القصيرة والجهد الزائد المدمجة مباشرة في جميع مسارات الإخراج الداخلية.
  • دائرة تصحيح معامل القدرة النشطة المدمجة للحفاظ على معامل قدرة أكبر من 0.93 أثناء تزويد شبكة التيار المتردد (ينطبق على الإصدار C وما بعده).
  • محرك تسلسل إشارات الأجهزة الآلي الذي يدير تشخيصات الهيكل في الوقت الحقيقي عبر مؤشرات LED بارزة على اللوحة الأمامية.
  • الامتثال الكامل لنظام VME الهيكلي المصمم أصلاً للتوافق مع تكوينات اللوحة الخلفية القياسية VME C.1.

التطبيقات

  • إدارة طاقة البنية التحتية عالية السعة عبر خلايا معالجة PLC من سلسلة 90-70 الصناعية الثقيلة.
  • هياكل توصيل الطاقة لمنصات التكامل والمعالجة الصناعية المعقدة القائمة على VME.
  • توسعات أجهزة الأتمتة متعددة الرفوف التي تتطلب مشاركة طاقة متزامنة بين هيكلين مزدوجين.
  • عمليات التصنيع الحرجة المعرضة لمخاطر تقلبات الجهد والتي تتطلب قدرات ضمان التشغيل خلال الانقطاعات.

معلومات الطلب

رقم الكتالوج الوصف
IC697PWR711 / 713 (الإصدارات A و B) مزود طاقة، 120/240 فولت تيار متردد إدخال، قدرة إخراج قصوى 100 واط
IC697PWR711 / 713 (الإصدار C أو الأحدث) مزود طاقة، 120/240 فولت تيار متردد أو 125 فولت تيار مستمر إدخال، قدرة إخراج قصوى 100 واط
IC697CBL700 كابل تمديد مزود الطاقة (يشمل كابل الربط ولوحة وجه فارغة لمطابقة الفتحة في الرف الثانوي)

المواصفات الفنية

المواصفات لإصدارات IC697PWR711 A و B
المعلمة المواصفة
الجهد الاسمي المقدر 120 فولت تيار متردد أو 240 فولت تيار متردد
نطاق جهد الإدخال (إدخال التيار المتردد) 90-132 فولت تيار متردد أو 180-264 فولت تيار متردد، 50-60 هرتز
طاقة الإدخال 160 واط كحد أقصى عند الحمل الكامل المقدر
ذروة تيار السحب لنصف دورة الإدخال 55 أمبير نموذجي، 77 أمبير كحد أقصى
سعة طاقة المخرج 100 واط كحد أقصى إجمالي مشترك عبر جميع المخرجات الثلاثة
جهد المخرج (سكة +5 فولت تيار مستمر) 4.90 إلى 5.25 فولت (5.07 فولت اسمي)
جهد المخرج (سكة +12 فولت تيار مستمر) 11.75 إلى 12.6 فولت
جهد المخرج (سكة -12 فولت تيار مستمر) -12.6 إلى -11.75 فولت
حد الجهد الزائد (+5 فولت تيار مستمر مخرج) 5.7 إلى 6.7 فولت
حد الحماية من التيار الزائد (+5 فولت) 26 أمبير كحد أقصى
حد الحماية من التيار الزائد (+12 فولت) 4 أمبير كحد أقصى
حد الحماية من التيار الزائد (-12 فولت) 2 أمبير كحد أقصى
سعة زمن الاحتفاظ 21 مللي ثانية كحد أدنى مستمر من نقطة فقدان إدخال التيار المتردد
امتثال نظام VME تصميم الأجهزة المدمج محسّن لدعم معيار VME C.1
تصنيف ونوع الصمام الداخلي صمام أمان قياسي 3AG، 3 أمبير، 250 فولت
عزم برغي كتلة الطرف 12 إنش-رطل (1.3 نيوتن-متر)
الشركة المصنعة GE Fanuc Automation
بلد المنشأ الولايات المتحدة الأمريكية
وزن الشحن (محسوب) 1.85 كجم
أبعاد العبوة (محسوبة) 280 مم × 220 مم × 85 مم
مواصفات IC697PWR711 الإصدار C وما بعده
المعلمة المواصفة
جهد الإدخال الاسمي المصنف 120/240 فولت تيار متردد، أو 125 فولت تيار مستمر
نطاق جهد الإدخال (مصدر تيار متردد) 90 إلى 264 فولت تيار متردد، 47 إلى 63 هرتز حدود التشغيل
نطاق جهد الإدخال (مصدر تيار مستمر) نافذة إدخال مستمرة من 100 إلى 150 فولت تيار مستمر
استهلاك الطاقة للإدخال 135 واط نموذجي، 160 واط أقصى حمل
ذروة تيار السحب لنصف دورة الإدخال حد مستمر نموذجي 3 أمبير
عامل القدرة النشط أكثر من 0.93 عامل القدرة النشط مستمر عند الأحمال التشغيلية الكاملة
سعة طاقة المخرج 100 واط كحد أقصى إجمالي عبر جميع المسارات الثلاثة للمخرج
جهد المخرج (سكة +5 فولت تيار مستمر) 4.90 إلى 5.25 فولت (5.07 فولت مرجع اسمي)
جهد المخرج (سكة +12 فولت تيار مستمر) 11.75 إلى 12.6 فولت
جهد المخرج (سكة -12 فولت تيار مستمر) -12.6 إلى -11.75 فولت
حد الجهد الزائد (+5 فولت تيار مستمر مخرج) نافذة إيقاف التشغيل من 5.7 إلى 6.7 فولت
حد التيار الزائد (+5 فولت مخرج) عتبة الحماية النموذجية 21 أمبير
حد التيار الزائد (+12 فولت مخرج) عتبة الحماية النموذجية 3.5 أمبير
حد التيار الزائد (-12 فولت مخرج) عتبة الحماية النموذجية 1.6 أمبير
سعة زمن الاحتفاظ 21 مللي ثانية كحد أدنى مستمر من نقطة فقدان إدخال التيار المتردد
نطاق درجة حرارة التشغيل 0 إلى 60 درجة مئوية (32 إلى 140 فهرنهايت) درجة حرارة المحيط
نطاق درجة حرارة التخزين -40 إلى +85 درجة مئوية (-40 إلى +185 فهرنهايت) درجة حرارة المحيط
تصنيف ونوع الصمام الداخلي صمام أمان عالي السعة 2 أمبير، 250 فولت
عزم برغي كتلة الطرف 12 إنش-رطل (1.3 نيوتن-متر)
الشركة المصنعة GE Fanuc Automation
بلد المنشأ الولايات المتحدة الأمريكية
وزن الشحن (محسوب) 1.95 كجم
أبعاد العبوة (محسوبة) 280 مم × 220 مم × 85 مم

الاتصالات والواجهات

طرف الموصل / الدبوس الوظيفة / تخصيص الدائرة
L1 / 120 طرف اتصال التيار المتردد الحار لتكوينات التشغيل 120 فولت تيار متردد. (الإصدارات A وB تتطلب توصيل خارجي لتفعيلها).
N / 240 عقدة إدخال التيار المتردد المحايد لتكوينات 120 فولت تيار متردد، أو اتصال خط L2 الحار لأنظمة 240 فولت تيار متردد القياسية.
SELECT طرف وصلة تكوين نطاق الجهد. (ركب وصلة سلكية للتشغيل بتيار متردد 120 فولت؛ اتركها مفتوحة لشبكات 240 فولت في الإصدارات A/B).
L1 (+) طرف واجهة الجهد الموجب لشبكات توزيع الطاقة الأساسية 125 فولت تيار مستمر الخارجية (ينطبق فقط على الإصدار C وما بعده).
L2 (-) طرف واجهة الجهد السالب لشبكات توزيع الطاقة الأساسية 125 فولت تيار مستمر الخارجية (ينطبق فقط على الإصدار C وما بعده).
GND (الوصلة 1) كتلة تأريض السلامة الهيكلية الرئيسية مدمجة مباشرة في إطار الهيكل الفيزيائي.
GND (الوصلة 2) ربط الحماية الثانوية وحافلة تأريض الأجهزة مباشرة بمراجع تأريض المصنع الواردة.
موصل خلفي داخلي بـ 48 دبوس مصفوفة متعددة الاتصالات عالية الموثوقية في الخلف تزود اللوحة الخلفية للنظام بفولتية منطقية مستقرة، ومنطق تحذير ACFAIL، وإشارات تسلسل SYSRESET.

إرشادات التثبيت

لتأمين عمر تشغيلي موثوق، وعزل كهربائي صحيح، وحماية كاملة ضد انتشار الضوضاء عبر مصفوفة اللوحة الخلفية Series 90-70، نفذ خطوات تركيب الأجهزة التالية بدقة.

1. قيود سلامة طاقة اللوحة الأساسية
تحذير حرج: أمر إيقاف التشغيل
لا تقم أبدًا بإدخال أو تعديل أو استخراج أي مكونات نظام بينما يكون خط إمداد الشبكة الأساسي نشطًا. قم بإيقاف تشغيل جميع وصلات التوزيع الواردة تمامًا قبل تثبيت وحدة الطاقة. التبديل الساخن ممنوع بشدة.
  • يجب أن يشغل تجميع مزود الطاقة موقع الفتحة المخصصة الأيسر (الفتحة 1) في أي تكوين رف قياسي.
  • بالنسبة لتكوينات الرف المزدوج التي تستخدم وصلة كابل خط التمديد، تأكد من أن الحمل المشترك المأخوذ من كلا اللوحين الخلفيين يبقى أقل من الحد الأقصى للتصميم التشغيلي البالغ 100 واط.
2. تقنيات التأريض والتظليل للغلاف
  • التأريض منخفض المقاومة: أنشئ اتصالًا آمنًا من برغي GND الخاص بكتلة الطرف إلى الهيكل المعدني الشامل. أكمل هذا الرابط بسلك نحاسي صلب أو مجدول AWG #12 (3.31 مم2) مصنف لدرجات حرارة تشغيل دنيا تبلغ 75 درجة مئوية.
  • رسم خريطة قمع التداخل الكهرومغناطيسي (EMI): شد جميع براغي تثبيت لوحة الوجه الميكانيكية الأربعة بإحكام في قنوات الإطار المعدني. تم تصميم البراغي الهيكلية السفلية للتماس مباشرة مع مسارات التأريض لتفريغ ضوضاء الإشعاع عالية التردد.
3. توجيه كابل الإدخال وضوابط العزم
  • قم بتشغيل حلقات توزيع البنية التحتية للجهد العالي الأساسي باستخدام أسلاك كهربائية نحاسية ثقيلة AWG #16 (1.33 مم2).
  • يجب أن تكون جميع نهايات الأسلاك التي تنتهي بشريط الطرف الأمامي مضغوطة باردًا في أطراف مغلقة متطابقة على شكل حلقة أو شوكة. قم بقفل كل برغي باستخدام مفتاح عزم يدوي دقيق مضبوط بدقة على 12 إنش-رطل (1.3 نيوتن-متر) من عزم الدوران الميكانيكي الفعلي.
4. تسلسل التنفيذ وتشغيل الحلقة الأولي
1
تحقق من التثبيت الميكانيكي
حرك الوحدة ذات الفتحة الواحدة على أدلة البطاقة إلى الفتحة 1 حتى يتم تثبيت رأس 48 دبوسًا الخلفي بالكامل مقابل موصل اللوحة الخلفية. شد جميع البراغي الأربعة للوحة.
2
ثبت قفزات اختيار الجهد (تنطبق على الإصدارات A/B)
تحقق من خصائص شبكة جهد المصدر. قم بتركيب رابط قصير من النحاس عبر أطراف SELECT لخطوط 120 فولت تيار متردد، أو اترك الطرف مفتوحًا تمامًا لشبكات المصدر 240 فولت تيار متردد.
3
تشغيل شبكة المصدر
طبق جهد الخط الأساسي وتحقق من صحة النظام عبر مؤشرات التشخيص الخضراء على اللوحة الأمامية. تشير مؤشرات الفشل المستمر إلى وجود لوحات طرفية غير مثبتة أو دوائر قصيرة في مكونات الحلقة.

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

وحدة تزويد الطاقة سلسلة 90-70 GE Fanuc IC697PWR711

ما هي قيمة عزم الشد الميكانيكي المحددة المطلوبة لمسامير الطرفية الأساسية؟

يجب تأمين جميع خطوط الطاقة الكهربائية الداخلة التي تنتهي في تجميع لوحة الطرفية الأمامية بإحكام ضمن حد عزم شد ميكانيكي فعلي يبلغ بالضبط 12 إنش-رطل (1.3 نيوتن-متر).

ماذا يحدث في دوائر منطق الرف إذا انقطع التيار الكهربائي الرئيسي للحظة؟

يحتوي الوحدة على مخازن طاقة سعوية مدمجة توفر قدرة زمن احتجاز لا تقل عن 21 مللي ثانية. تظل قضبان الخرج منظمة بالكامل ضمن المواصفات خلال هذه الفترة، مما يمنع إيقاف النظام الخاطئ أثناء انخفاضات الخط العابرة.

هل هناك حاجة إلى قفزات تكوين يدوية لضبط حدود الجهد في الإصدارات الأحدث من هذه الوحدة؟

لا. في الإصدار C وما بعده، تدمج الوحدة دوائر إدخال طاقة عالمية تستشعر تلقائيًا وتضبط جهد الإدخال ضمن نطاق من 90 إلى 264 فولت تيار متردد أو 100 إلى 150 فولت تيار مستمر دون الحاجة إلى وصلات قفز فعلية.

هل توفر الوحدة فصل أمان جلفاني مستقل بين جانب المنطق الداخلي ومصدر الطاقة الوارد؟

نعم. تستخدم بنية تحويل الطاقة دائرة محول تردد عالي معزول لمنع انتقال الارتفاعات الكهربائية عالية الجهد إلى دوائر معالجة المنطق منخفض الجهد في اللوحة الخلفية.
