الشركة المصنعة: General Electric
رقم المنتج: IS200TBCIH2BBC
Country of origin:الولايات المتحدة
نوع المنتج: لوحة أطراف إدخال التلامس
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1360ج
Dimensions: بارتفاع 33.02 سم × عرض 10.16 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

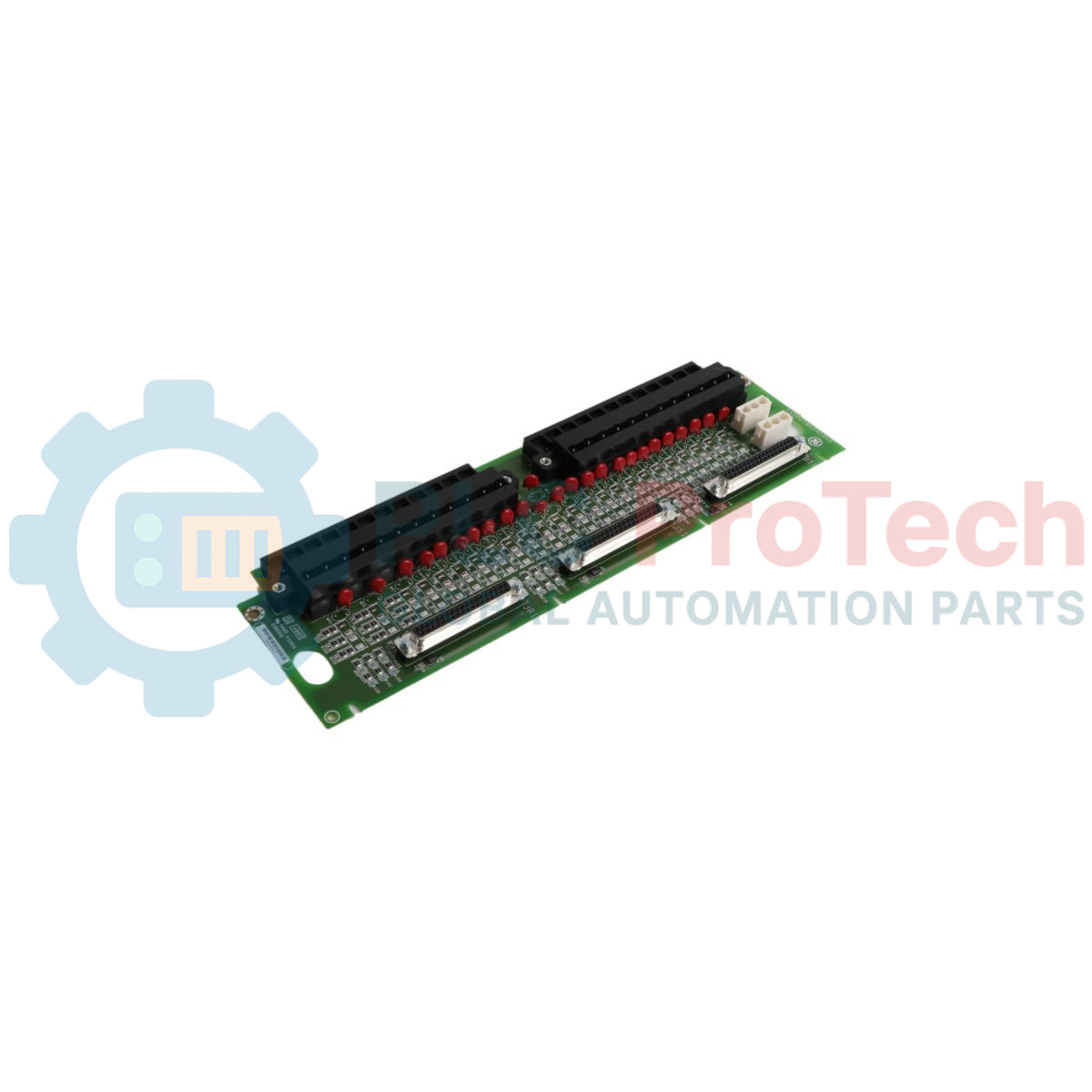

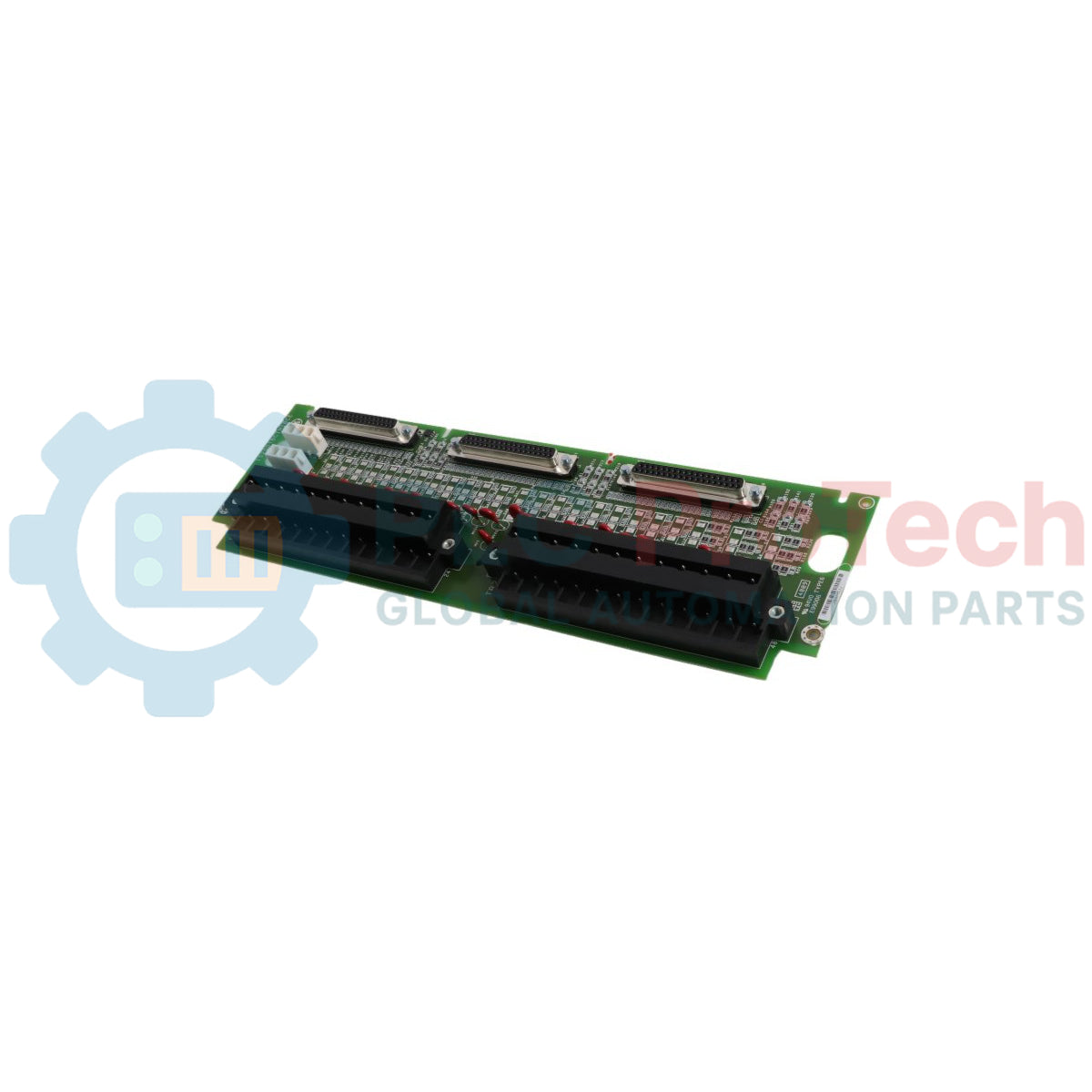

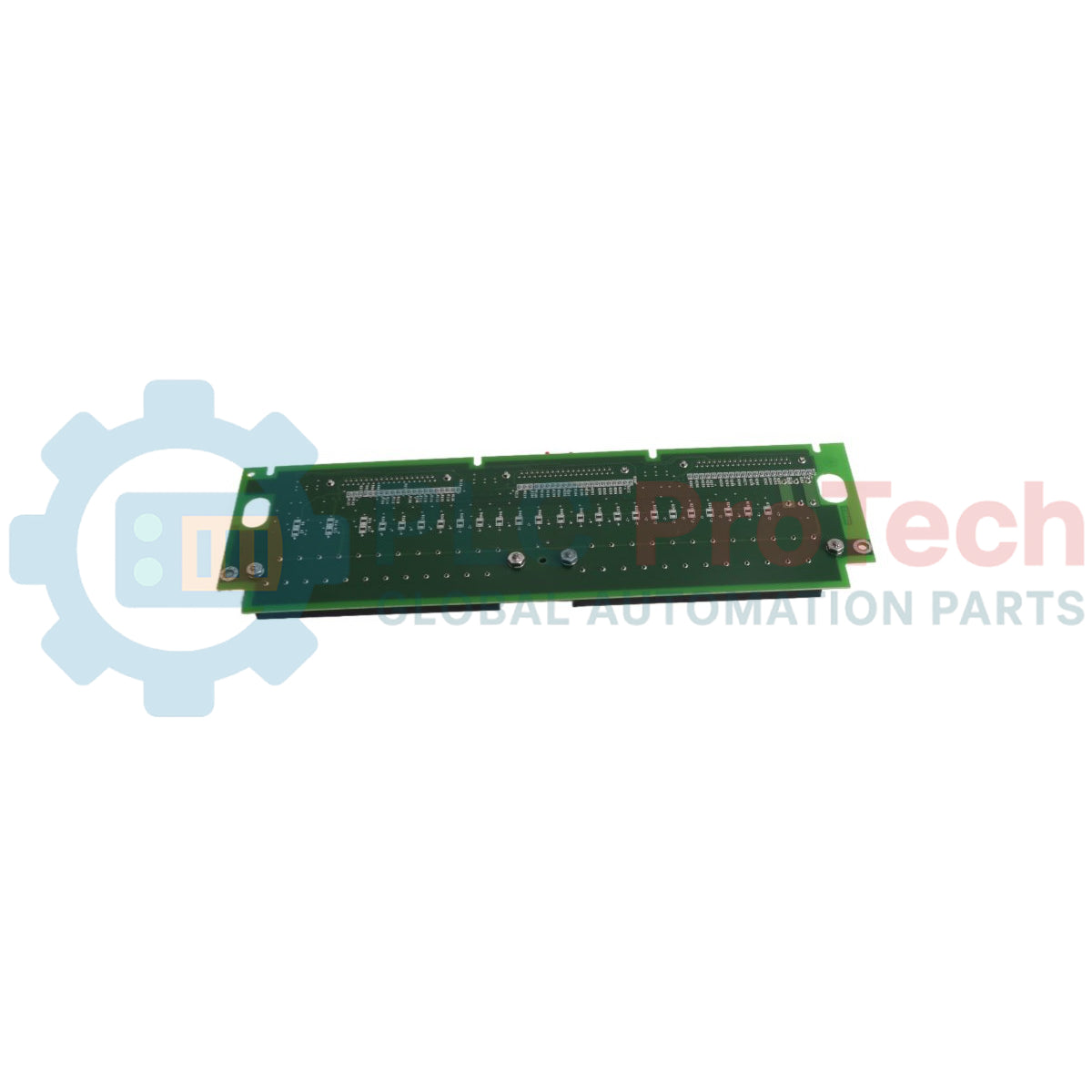

تُعد IS200TBCIH2BBC لوحة أطراف لإدخال الملامسات، شديدة التحمل وعالية التكامل، تصنعها GE Energy لمنصة التحكم المتقدمة Mark VIe . وبصفتها واجهة طرفية متينة، تستقبل هذه اللوحة 24 مدخلًا مستقلًا بملامسات جافة من المعدات الميدانية الحيوية لمراقبة حالات منطق النظام في الوقت الفعلي. تعتمد بنى التحكم الصناعي الحيوية -بما في ذلك مزارع توربينات الرياح واسعة النطاق، ومحطات الطاقة الكهرومائية أو الحرارية المؤتمتة، ومطاحن المعالجة عالية السعة- على IS200TBCIH2BBC لإدارة تتبع تسلسل الأحداث (SOE). ومن خلال توفير طاقة مستقرة على اللوحة لإثارة الملامسات الميدانية، تضمن اللوحة اكتشافًا دقيقًا للحالة الثنائية عبر الشبكات المعزولة. وتمكّن معالجة الإشارة المحلية هذه وحدة التحكم من اكتشاف حالات فصل النظام فورًا، وتنفيذ عمليات إيقاف طارئة سريعة، وتقليل فترات التوقف الإنشائية غير المبرمجة في ظل الظروف المتقلبة.
يوفر التصميم الكهربائي ومنافذ الواجهة ومكونات التصفية في IS200TBCIH2BBC توجيهًا مرنًا للبيانات وسلامة قوية للإشارة داخل شبكة التحكم.
إدارة الملامسات عالية الكثافة: تستوعب 24 خط إدخال منفصلًا بملامسات جافة، مما يتيح للوحة واحدة جمع ملاحظات حالة منفصلة واسعة النطاق من الآلات الميدانية.
توزيع طاقة الإثارة: تدمج واجهتي القابس JE1 وJE2 المخصصتين للاتصال بمصدر إثارة خارجي، مع توفير جهد اسمي قدره 24 فولت تيار مستمر مباشرة لملامسات المجال.
شبكة توصيل D-Sub: تتميز بسلسلة من موصلات DC-37 ذات 37 سنًا للخدمة الشاقة، مزودة بمثبتات مزلاج ميكانيكية آمنة للاتصال بحوامل المعالج الرئيسية عبر المنفذين JS1 وJR1.
كبح الضوضاء عالية التردد: مزود بمجموعة من المرشحات السلبية عالية التردد على كل قناة إدخال لحجب التداخل الكهرومغناطيسي (EMI) وضوضاء الخط عن التأثير في منطق التحكم.
تصميم من دون قواطع توصيل: يلغي قواطع التوصيل المادية القابلة للضبط يدويًا لمنع أخطاء التهيئة أثناء عمليات الاستبدال الميدانية، وذلك باستخدام تعديلات محددة في الإصدار C من المخطط التصنيعي لتثبيت التشغيل.
| معلمة النظام | القيمة الصناعية المعتمدة |
| هوية الطراز | IS200TBCIH2BBC |
| الشركة المصنّعة للعلامة التجارية | GE Energy (GE Vernova) |
| سلسلة نظام التحكم | منصة التحكم بالتوربينات Mark VIe |
| الاختصار الوظيفي | TBCI |
| تصنيف اللوحة | لوحة أطراف إدخال الملامسات |
| إجمالي المداخل المعالَجة | 24 مدخل إشارة بملامسة جافة |
| جهد الإثارة الاسمي | 24 فولت تيار مستمر |
| قوابس واجهة إدخال الطاقة | قابسا الطاقة JE1 وJE2 |
| منافذ بيانات المعالج | JS1 وJR1 (موصلات DC-37 ذات مزلاج) |
| الطلاء الواقي للوحة الدوائر المطبوعة | طلاء مطابق بدرجة صناعية |
| مراجعات الأجهزة | المراجعة الوظيفية BB / مراجعة الرسم C |
| نطاق درجة حرارة التشغيل المحيطة | من 0 إلى 60 درجة مئوية نطاق البيئة المستمر |
| حدود درجة حرارة التخزين | -40 إلى +85 درجة مئوية حدود التخزين الآمن |
| منشأ التصنيع | الولايات المتحدة (USA) |
ما تهيئات تكرار النظام التي تدعم تركيب لوحة IS200TBCIH2BBC؟
إن IS200TBCIH2BBC وحدة متعددة الاستخدامات صُممت للعمل ضمن طوبولوجيات نظام متعددة. وهي تدعم التهيئات البسيطة للحلقات القياسية، والإعدادات ثنائية القناة لزيادة مدة التشغيل، وبنى التكرار المعياري الثلاثي (TMR) الكاملة لأنظمة السلامة ذات المهام الحرجة.
كيف يفيد تصميم الأجهزة الخالي من الوصلات الفنيين الميدانيين أثناء الصيانة الطارئة؟
من خلال إزالة وصلات الأجهزة المادية القابلة للضبط يدويًا من تصميم الدائرة، تمنع اللوحة أخطاء التهيئة في حالات العمل الميداني عالية الضغط. ويمكن للفنيين إجراء عمليات استبدال مباشرة دون تخطيط دبابيس الأجهزة يدويًا، مما يضمن التشغيل المتطابق استنادًا بالكامل إلى مقاييس إصدار المصنع.
ما المؤشرات الأساسية لوجود عطل في طاقة الإثارة على لوحة الأطراف هذه؟
إذا انخفض جهد الإثارة عن الحد الاسمي البالغ 24 VDC عند القابسَين JE1 أو JE2، فسيسجل معالج التحكم Mark VIe المرتبط إنذارًا تشخيصيًا بشأن دوائر التلامس المفتوحة أو فقدان الطاقة. يمكن للفنيين قياس الجهد عبر نقاط اختبار الأطراف باستخدام جهاز متعدد القياسات للتحقق من استقرار الطاقة.
أمان مزلاج DC-37 ومحاذاة كابل الشريط:
عند توصيل كابلات التحكم بمنفذي JS1 وJR1، تحقق من محاذاة دبابيس DC-37 عالية الكثافة بالكامل قبل ضغط الموصل في مكانه. ثبّت مشابك التثبيت المدمجة بإحكام لقفل الكابلات في كتلة الرأس. قد تؤدي التوصيلات غير المحكمة إلى انقطاعات متقطعة في الإشارة أو تسجيل تغيّرات زائفة في حالة نقاط التلامس بسبب اهتزاز الآلات منخفض التردد.
تقنيات عزل تأريض نقاط التلامس الخاصة بالإثارة:
مرّر خطوط إثارة المجال بجهد 24 VDC عبر كابلات منفصلة محمية ومجدولة على شكل زوج لمنع التداخل المتبادل من خطوط تغذية محركات التيار المتردد المتوازية. تأكد من بقاء نقاط التلامس الجافة معزولة تمامًا عن أي مصادر تأريض خارجية أو جهود ثانوية. يمكن أن يؤدي إدخال جهود خارجية إلى قنوات نقاط التلامس الجافة الـ24 إلى إتلاف مرشحات الضوضاء عالية التردد الموجودة على اللوحة والتسبب في تعطل دائم للمعالجة.
وسائل الحماية من التفريغ الكهروستاتيكي (ESD):
المكوّنات الموجودة على لوحة IS200TBCIH2BBC شديدة الحساسية للتفريغ الكهروستاتيكي (ESD). يجب على مهندسي الموقع ارتداء سوار معصم مضاد للكهرباء الساكنة موصول تأريضًا بشكل صحيح ومثبت بهيكل الغلاف المعدني قبل لمس الوحدة أو توصيل الأسلاك. أمسك اللوحة حصريًا من حدودها المصنوعة من الألياف الزجاجية لحماية مسارات التوصيل من التفريغ الساكن العرضي.
