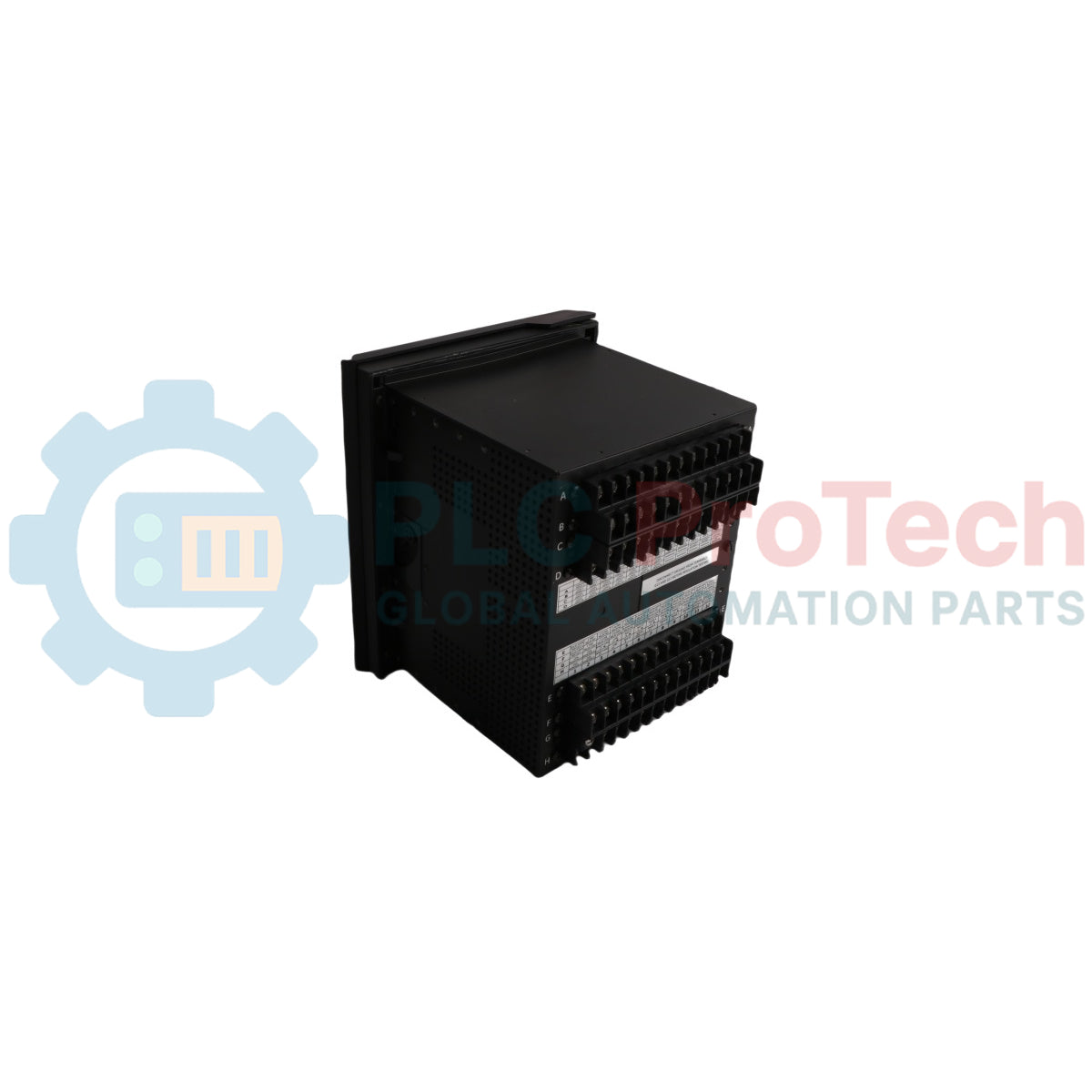

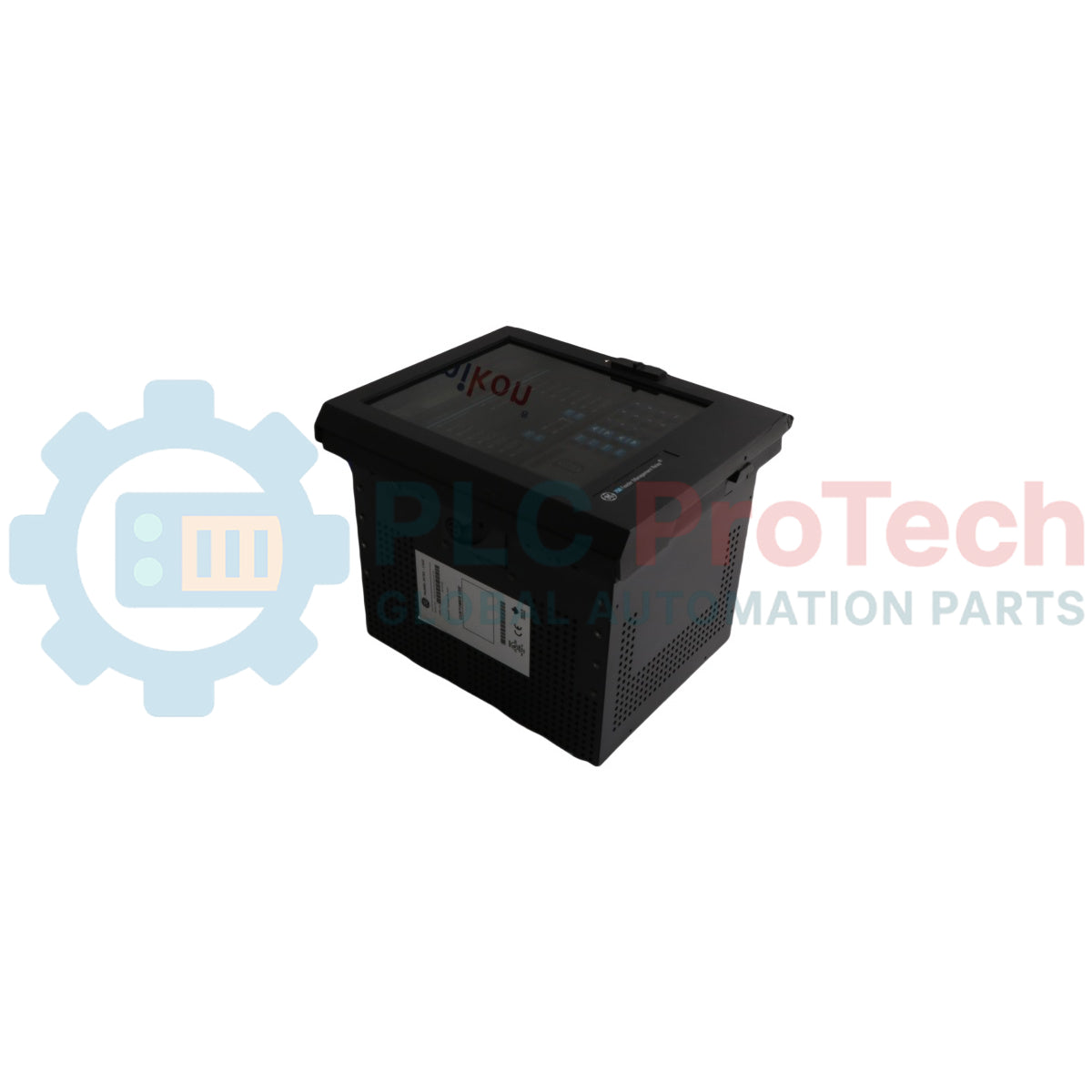

مرحل إدارة المغذي GE Multilin 750-P5-G5-S5-HI-A1-R-E-H

نظرة عامة على المنتج

ال 750-P5-G5-S5-HI-A1-R-E-H هو مرحل إدارة مغذيات قائم على المعالج الدقيق صممته جنرال إلكتريك (GE Multilin) للحماية الشاملة والتحكم والمراقبة لمغذيات التوزيع في المرافق والصناعات. يعمل ضمن محطات كهربائية حرجة، وشبكات كهرباء النفط والغاز، ومصانع المعالجة الصناعية الثقيلة، ويتعامل هذا النظام المتخصص مع عناصر الحماية من التيار الزائد، والاتجاهية، والجهد، والتردد. من خلال تحليل بيانات شكل الموجة باستمرار وتنفيذ منطق الفصل عالي السرعة، يحمي المرحل المحولات والكابلات في الاتجاه التالي من التدهور الحراري، ويقلل من تلف المعدات أثناء الأعطال الكارثية، ويضمن استقرار الشبكة لتقليل فترات التوقف غير المخطط لها في نظام التوزيع.

التكوين الفني

التقسيم الرقمي لرقم النموذج 750-P5-G5-S5-HI-A1-R-E-H يحدد تكوين الأجهزة والبرمجيات المثبتة في المصنع:

• 750: معرف منصة مرحل إدارة المغذيات الأساسية.

• P5: مدخلات محول تيار طور 5 أمبير.

• G5: مدخلات محول تيار أرضي 5 أمبير.

• S5: مدخلات محول تيار أرضي حساس 5 أمبير للكشف عن الأعطال الصغيرة.

• HI: مزود طاقة تحكم عالي الجهد (88-300 فولت تيار مستمر / 85-264 فولت تيار متردد).

• A1: مدخلات تماثلية قياسية (0-1 مللي أمبير، 0-20 مللي أمبير، أو 4-20 مللي أمبير) ومرحلات خرج 10 أمبير من النوع A/C.

• R: نسخة محسنة من شاشة اللوحة الأمامية مع مصابيح LED شاملة ولوحة مفاتيح برمجة لمسية.

• E: منفذ اتصال إيثرنت 10Base-T مدمج يدعم بروتوكولات الشبكات الصناعية.

• H: طلاء واقي للبيئات القاسية مطبق على لوحات الدوائر المطبوعة الداخلية.

المواصفات الفنية

الأسئلة الشائعة

كيف يؤثر خيار "H" على متانة هذا المرحل في البيئات المختلفة؟

اللاحقة "H" تحدد وجود طبقة طلاء مطابقة مطبقة في المصنع على جميع المكونات الإلكترونية الداخلية الفرعية. هذا الحاجز البوليمري الشفاف يعزل المكونات الداخلية ضد الغبار الموصل والرطوبة ورذاذ الملح والتآكل الكيميائي الجوي النموذجي للمصانع الكيميائية والمنصات البحرية.

هل يمكن دمج هذا المرحل في شبكة SCADA حديثة باستخدام Modbus TCP/IP؟

نعم. رمز التكوين "E" يشير إلى وجود منفذ شبكة Ethernet مخصص، مما يتيح رسم خرائط سلسة لسجلات الحماية وبيانات الموجات وسجلات الأحداث مباشرة عبر شبكات Modbus TCP/IP أو DNP 3.0 إلى واجهة المستخدم المركزية أو بوابة SCADA الرئيسية.

ما الإجراء الذي يجب اتخاذه إذا تم تشغيل إنذار التشخيص الذاتي "المرحل غير عامل"؟

عزل الوحدة والتحقق من صحة خطوط طاقة المنطق عبر قائمة التشخيص. إذا كان جهد الإدخال مستقرًا ضمن نطاق 88-300 فولت تيار مستمر، فإن الخطأ يشير إلى فشل تحقق داخلي في الأجهزة أو فشل في ذاكرة الوصول العشوائي، مما يتطلب استبدال لوحة على مستوى المستودع أو إعادة برمجة النظام.

دليل الهندسة والتركيب

إنهاءات محول التيار (CT) والقطبية

تأكد من أن جميع دوائر محولات التيار (CT) للطور والأرضي مقصورة تمامًا عبر كتل تقصير خارجية قبل فصل أو إزالة كتل الأطراف من الجزء الخلفي من هيكل المرحل. فتح دائرة محول تيار نشط سيولد نبضات جهد عالية قاتلة يمكن أن تدمر بطاقة الإدخال التناظرية الداخلية للمرحل وتشكل مخاطر قوس كهربائي مميتة للأفراد. تحقق مرتين من أن علامات القطبية (H1/X1) تطابق مخطط الأسلاك الهندسي بدقة لضمان حسابات التيار الزائد الاتجاهية الصحيحة.

الحماية وطوبولوجيا خطوط الاتصال

عند توجيه خطوط الاتصال RS485 أو Ethernet عبر مجموعات مفاتيح الجهد العالي، استخدم كابلات مزدوجة الحماية وملتوية الزوج. قم بإنهاء سلك تصريف الدرع في نقطة واحدة فقط—عادةً في لوحة بوابة SCADA الرئيسية. لا تقم بتأريض الدرع من كلا الطرفين، لأن ذلك يسبب حلقات تأريض تدخل ضوضاء عالية التردد في تدفق البيانات التسلسلي، مما يؤدي إلى فقدان الحزم وتلف بيانات القياس عن بُعد.

توجيه الموصلات ومسافة الخلوص البيئية

حافظ على مسافة خلوص لا تقل عن 50 مم حول فتحات التهوية العلوية والسفلية لصندوق السحب المثبت بشكل مدمج لتسهيل الحمل الحراري الطبيعي. قم بتوجيه أسلاك طرف التيار المتردد العالي بعيدًا عن خطوط الإدخال الرقمية منخفضة الجهد أو خطوط الإدخال التناظرية الحساسة داخل مجرى الأسلاك لتقليل التداخل المغناطيسي والانتقالات الخاطئة لحالة المنطق أثناء الأعطال الخارجية للنظام.
