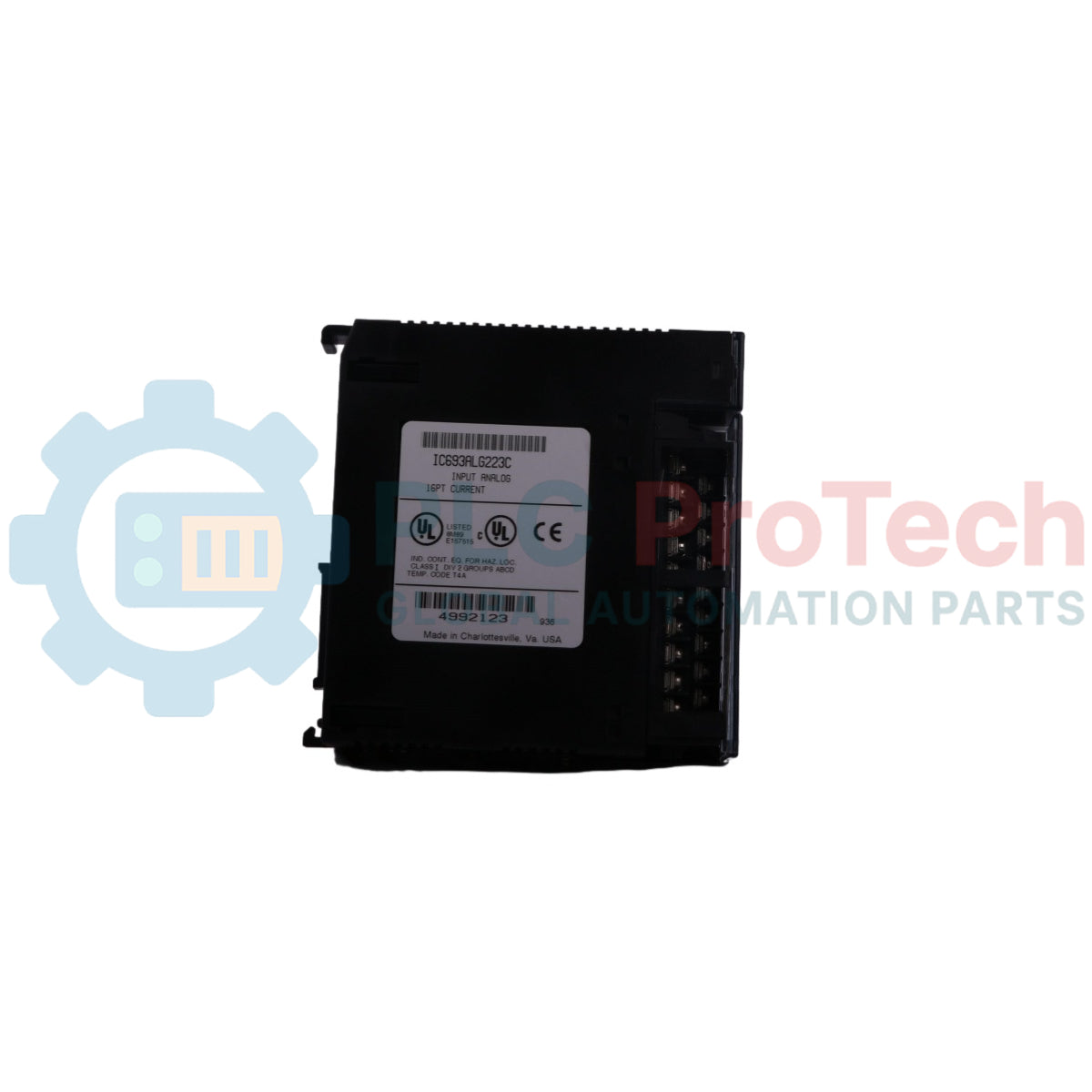

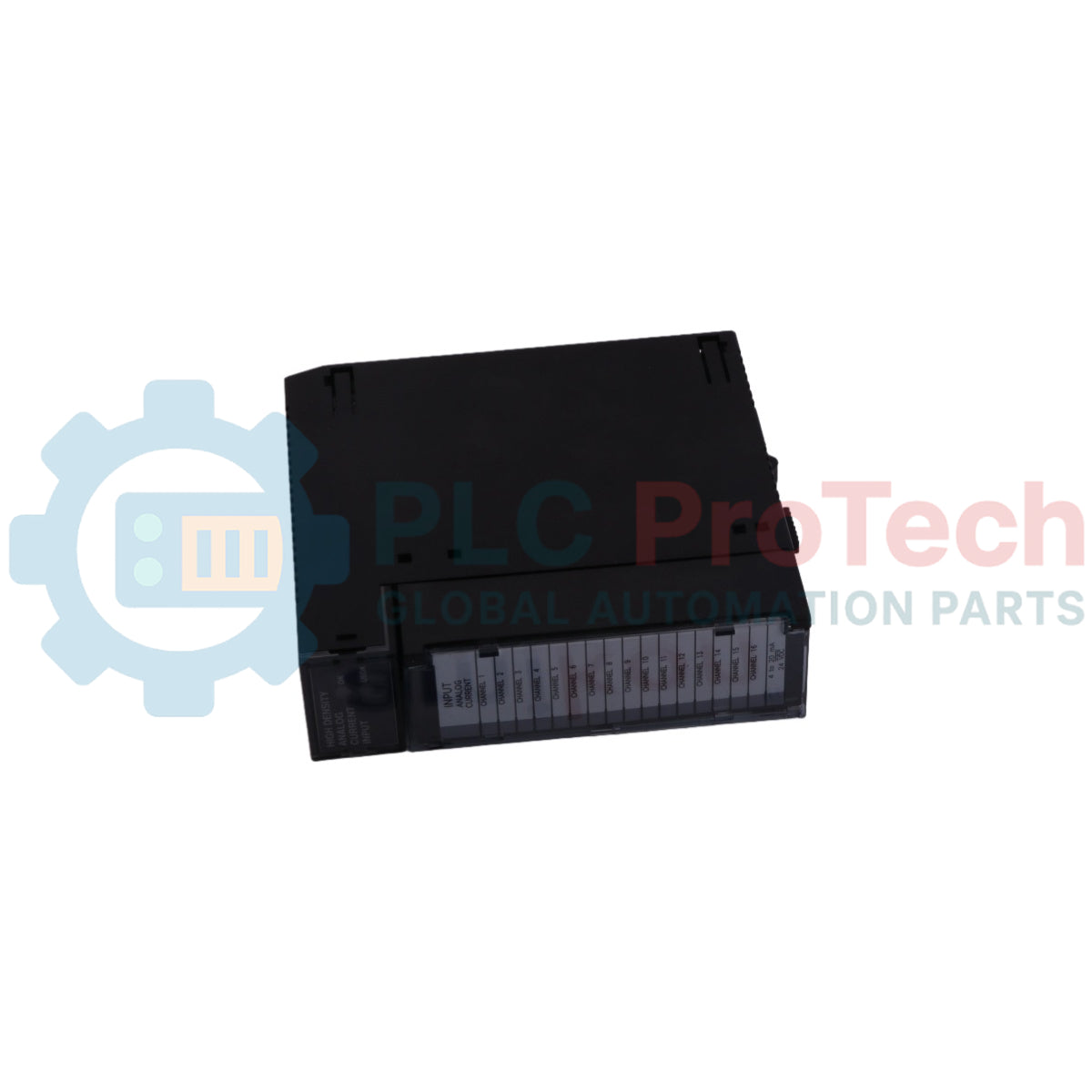

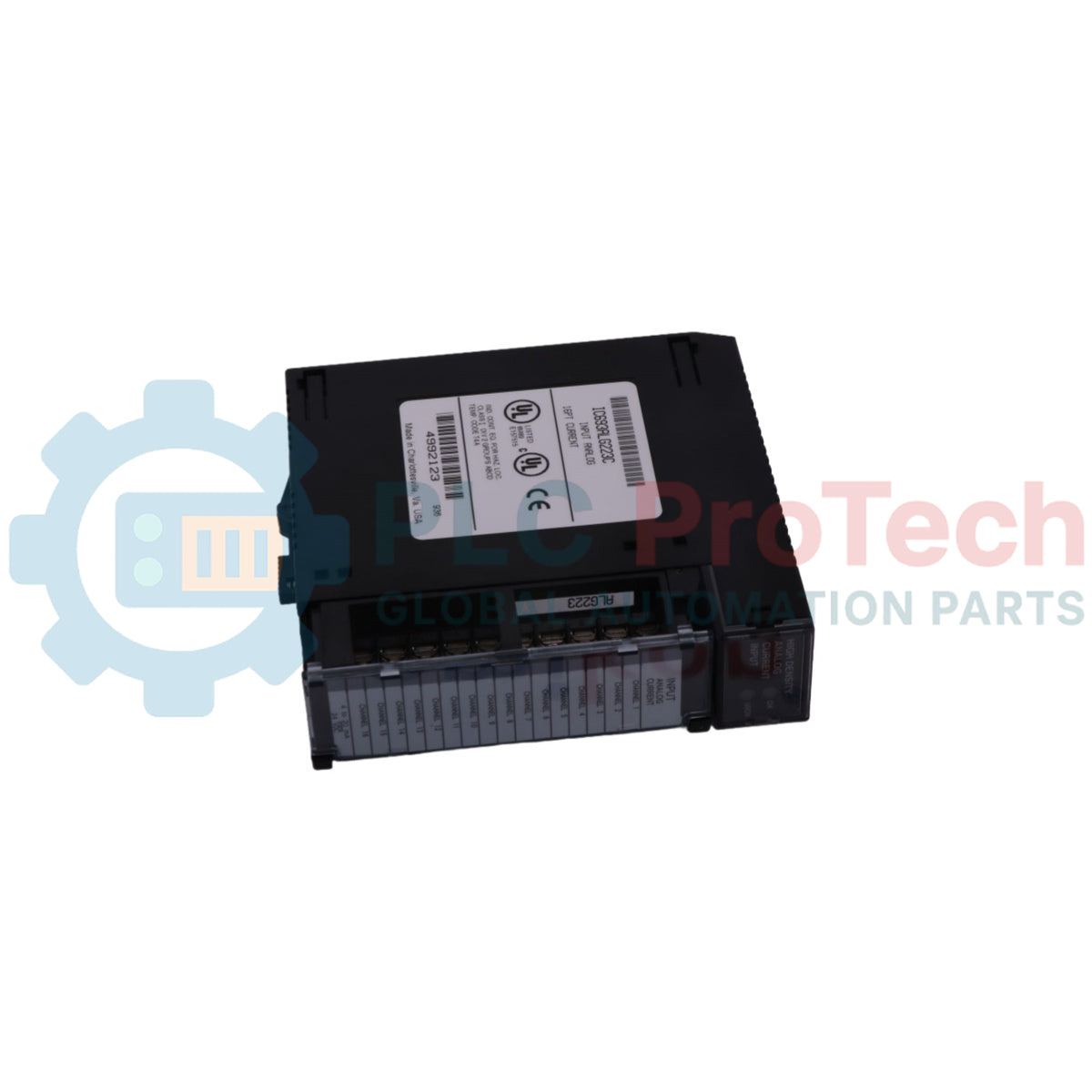

وحدة الدخل التناظري للتيار ذات 16 قناة IC693ALG223 GE Fanuc Series 90-30

نظرة عامة على المنتج

تُعد  IC693ALG223 (IC693ALG223) وحدة إدخال تيار تناظرية عالية الكثافة وحرجة للسلامة، تضم 16 قناة، صممتها GE Fanuc للبنية التحتية لوحدات PLC القديمة من سلسلة  Series 90-30. صُممت هذه الوحدة لتحويل حلقات مرسلات الحقل المستمرة إلى تعداد رقمي دقيق وحتمي، وتوفر ما يصل إلى 16 قناة إدخال أحادية النهاية قابلة للضبط عبر ثلاثة مقاييس قياس مستقلة. وتعتمد بيئات المعالجة الحيوية - بما في ذلك عمليات معالجة المياه، والبنية التحتية لمعالجة اللب والورق، ومصانع خلط المواد الكيميائية المحلية - على  IC693ALG223 (IC693ALG223) لمراقبة متغيرات النظام الفيزيائية مثل إشارات الضغط والتدفق والمنسوب. ومن خلال دمج نطاق 4 إلى 20 mA المحسّن، توفر الوحدة فعليًا تحجيمًا رقميًا تحت الصفر وصولًا إلى 0 mA. وتتيح هذه المتابعة المتخصصة للحلقة لبرامج التشخيص اكتشاف أعطال الأسلاك المفتوحة فورًا، وعزل حالات انقطاع أجهزة القياس قبل أن تفسد تشابكات النظام، ومنع فترات التوقف المكلفة للمنشأة.

بنية التهيئة والتشخيص الفني

تحدد البنية الداخلية للأجهزة ومسارات إشارات الإدخال وتعيين تخصيص الذاكرة في وحدة إدخال التيار  IC693ALG223 إمكانات معالجتها.

• اختيار مرن للنطاق لكل قناة: يدعم التهيئة المستقلة لملفات تعريف 4 إلى 20 mA (من 0 إلى 32000 تعداد)، و0 إلى 20 mA (من 0 إلى 32000 تعداد)، و4 إلى 20 mA المحسّن (من -8000 إلى +32000 تعداد)، مع إمكانية الاختيار لكل قناة على حدة.

• اكتشاف أعطال الأسلاك المفتوحة مدمجًا: يستخدم نطاق التيار المحسّن إزاحةً متخصصة في الأجهزة، حيث يقابل انخفاض التيار إلى 0 mA قيمة تعداد تبلغ -8000. ويتيح ذلك للمعالج المضيف التمييز بين تغير صالح منخفض المستوى في العملية وانقطاع فعلي في سلك الحقل.

• المراقبة الوظيفية بمؤشري LED مزدوجين: يتميز بمؤشري حالة LED أخضرين مستقلين. يوفر مؤشر LED العلوي "MODULE OK" ومضات تسلسلية مباشرة أثناء التشخيص الذاتي عند بدء التشغيل، بينما يتحقق مؤشر LED السفلي "User Supply OK" باستمرار من بقاء تغذية الطاقة الخارجية للحلقة التناظرية بجهد 24 VDC ضمن معايير التشغيل.

• تحجيم ذاكرة اللوحة الأساسية الديناميكي: يضبط استهلاكه لموارد الإدخال/الإخراج وفقًا لمعلمات النظام، مستخدمًا من 1 إلى 16 عنوانًا في سجل %AI لبيانات الإشارة، ومن 8 إلى 40 تخصيصًا للبتات في %I لنقل حالات إنذار مرتفع/منخفض في الوقت الفعلي إلى وحدة المعالجة المركزية المركزية.

مؤشرات الأداء والمواصفات الأساسية

الأسئلة الشائعة حول تشغيل الأجهزة وتخصيص اللوحة الأساسية

كيف يحدد المهندسون الأخطاء الداخلية باستخدام أنماط وميض مؤشر LED العلوي للوحدة؟

يعرض المؤشر "MODULE OK" رموزًا تشخيصية واضحة. وتعني حالة التشغيل المستمر أن الأجهزة الداخلية قد تم التحقق منها وأن تكوين وحدة المعالجة المركزية نشط بالكامل. ويشير الوميض السريع المستمر إلى أن الوحدة تنتظر ملف التكوين الخاص بها من وحدة المعالجة المركزية Series 90-30. وإذا نفّذ مؤشر LED سلسلة قصيرة من الومضات البطيئة ثم انطفأ تمامًا، فهذا يعني أن الوحدة أخفقت في تشخيصات بدء التشغيل أو واجهت خطأ غير قابل للاسترداد في تنفيذ التعليمات البرمجية.

ما المعلمات التي تحد العدد الإجمالي لبطاقات IC693ALG223 التي يمكن تركيبها في رف واحد؟

يعتمد تكوين النظام على عاملين رئيسيين: عناوين مراجع الذاكرة المتاحة (%AI و%I) وسعة تيار اللوحة الخلفية. وعلى الرغم من أن وحدة المعالجة المركزية Model 351 المتقدمة توفر مساحة عناوين مراجع كافية لدعم ما يصل إلى 51 وحدة، يجب على المهندسين التحقق من أن سحب التيار الإجمالي البالغ 120 mA لكل وحدة من ناقل 5 VDC لا يتجاوز الحد الأقصى لمعدل تيار وحدة إمداد طاقة اللوحة الأساسية المثبتة.

كيف يكتشف النطاق Enhanced انقطاع السلك مقارنةً بتكوينات 4 إلى 20 mA القياسية؟

في حلقات 4 إلى 20 mA القياسية، يؤدي انقطاع السلك إلى خفض تيار الإدخال إلى 0 mA، حيث يتوقف عند قيمة 0 count، وقد يخفي الحلقة المفتوحة باعتبارها متغيرًا منخفضًا للعملية. يوسّع النطاق Enhanced القياس نزولًا إلى 0 mA عند -8000 counts. ويمكن لبرنامج النظام ضبط حد إنذار منخفض عند نحو -2000 counts (3 mA) لاكتشاف تعطل الحلقة فورًا وتشغيل عمليات إيقاف التشغيل الآمن المتشابكة.

بروتوكول هندسة وتركيب الموقع

• إنهاءات تأريض الدرع والحد من الضوضاء:

  للحفاظ على سلامة الإشارة العالية في وجود تداخل ترددي لاسلكي شديد، يجب أن تستخدم جميع كابلات الحلقات التناظرية أسلاكًا محمية ومجدولة الأزواج. أنهِ أسلاك تصريف درع الجهاز مباشرةً في مسامير التأريض الاختيارية المخصصة الموجودة في مجموعة أطراف Series 90-30. لا تسمح بملامسة ضفائر الدرع المكشوفة لبراغي الإشارة المجاورة، وحافظ على التأريض بنقطة واحدة في حاوية اللوحة لمنع انحرافات حلقات التأريض من إفساد تتبع التحويل ذي 12 بت.

• توفير طاقة خارجية 24 VDC والتوصيلات المشتركة:

  تتطلب الوحدة مصدر طاقة خارجي +24 VDC يوفّره المستخدم، موصولًا بالطرف 18 لتشغيل إلكترونيات الجانب التناظري. يجب توصيل خط الرجوع السالب لهذا المصدر مباشرة بالطرف المشترك للمستخدم في مجموعة الأطراف. تأكد من بقاء خط الطاقة هذا نظيفًا ومستقرًا وتحت حد أقصى لتموج الجهد يبلغ 10 بالمائة، لمنع الضوضاء الكهربائية الخارجية من إحداث تقلبات في القياس عبر قنوات الإدخال أحادية الطرف.

• العناية بمجموعة الأطراف القابلة للإزالة ومحاذاة التثبيت:

  تستخدم الوحدة مجموعة أطراف قابلة للإزالة للسماح بالتوصيل المسبق والاستبدال السريع في الموقع دون فصل كابلات الحلقة. عند إعادة تثبيت مجموعة الأطراف على هيكل البطاقة البلاستيكي، قم بمحاذاة خطافات التثبيت المدمجة وأحكم ربط برغي التثبيت المركزي بعزم 0.5 N-m (4.4 بوصة-رطل). تأكد من إحكام ربط جميع براغي الأطراف بالتساوي لمنع تلامسات عالية المقاومة أثناء الاهتزاز المستمر منخفض التردد لسطح المعدات الصناعية.
