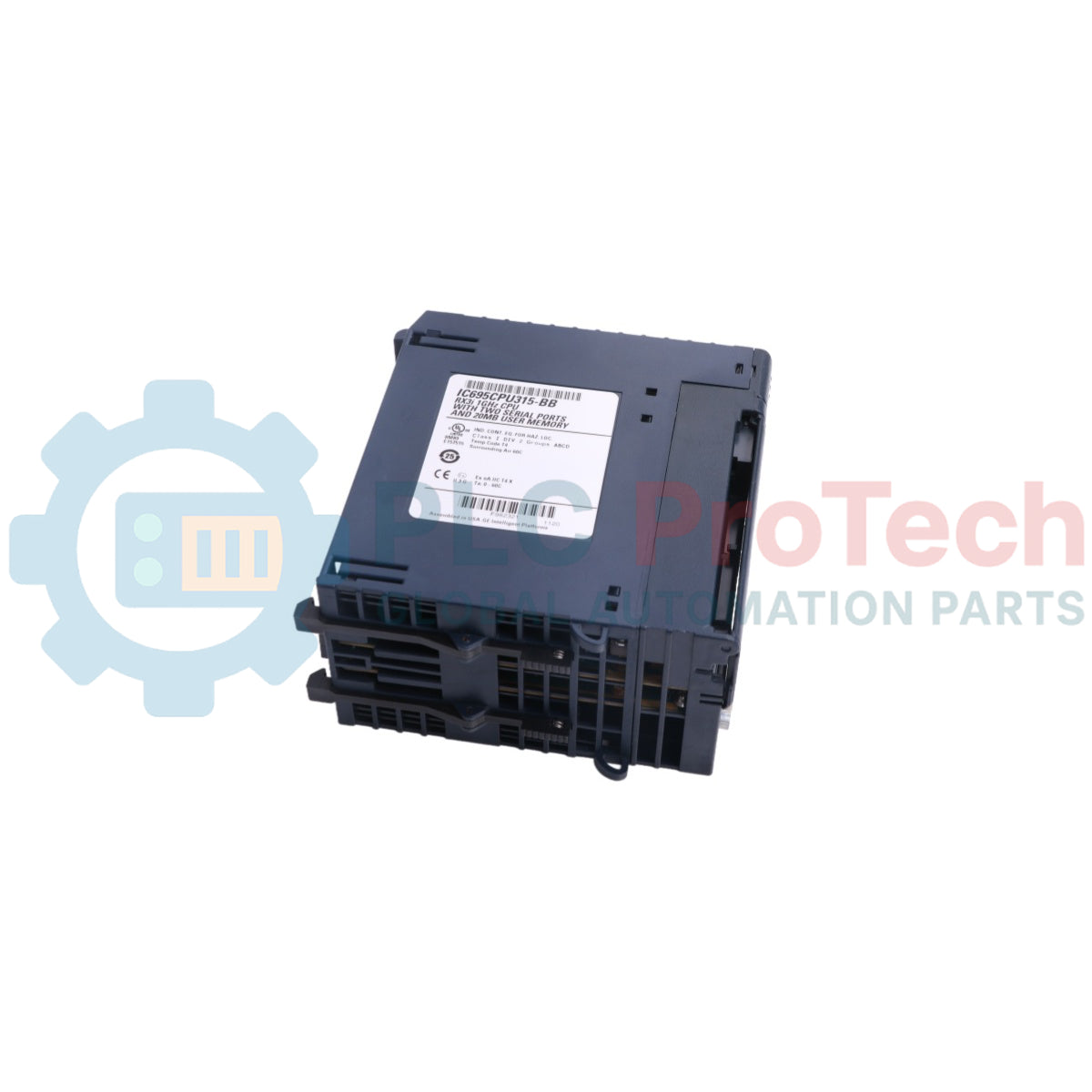

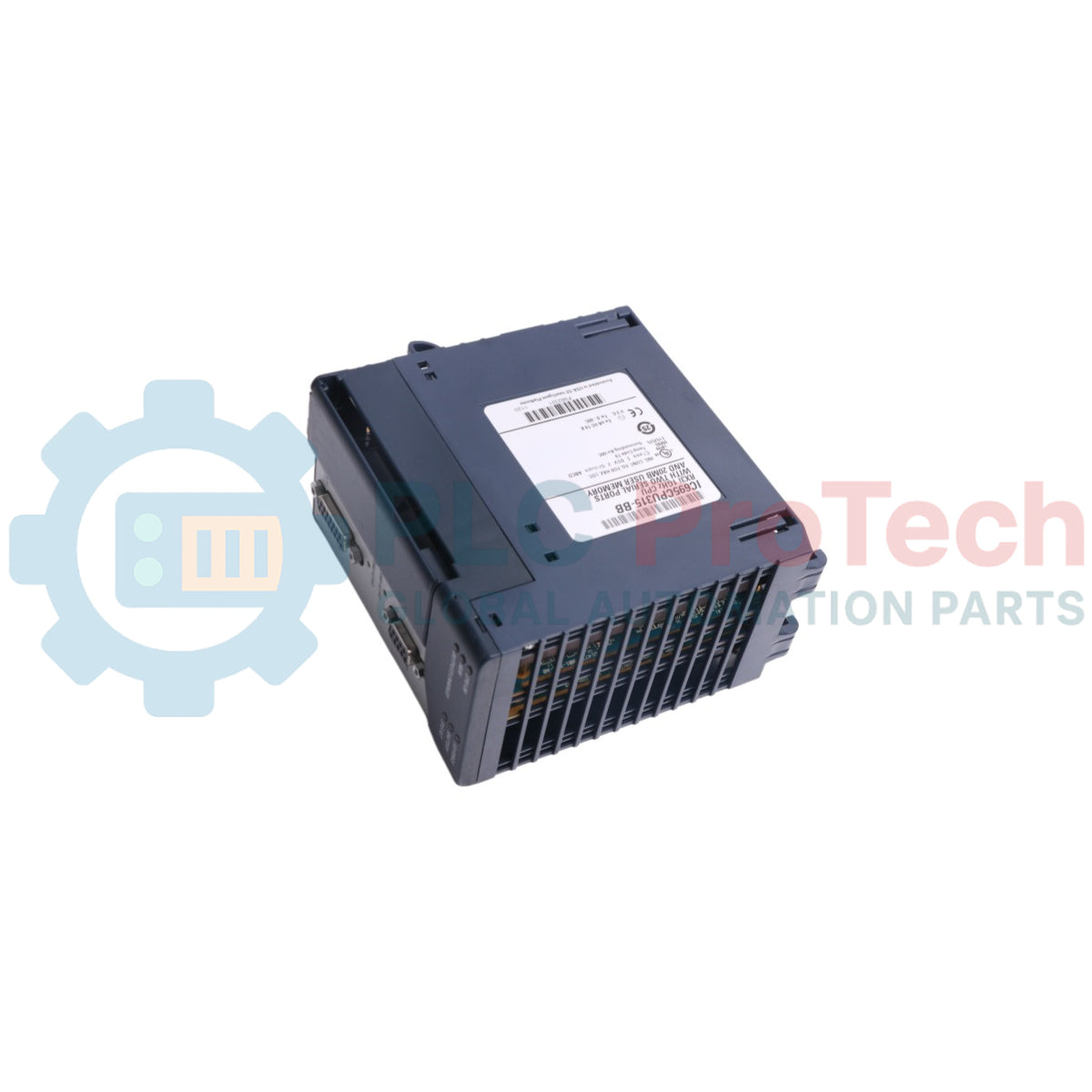

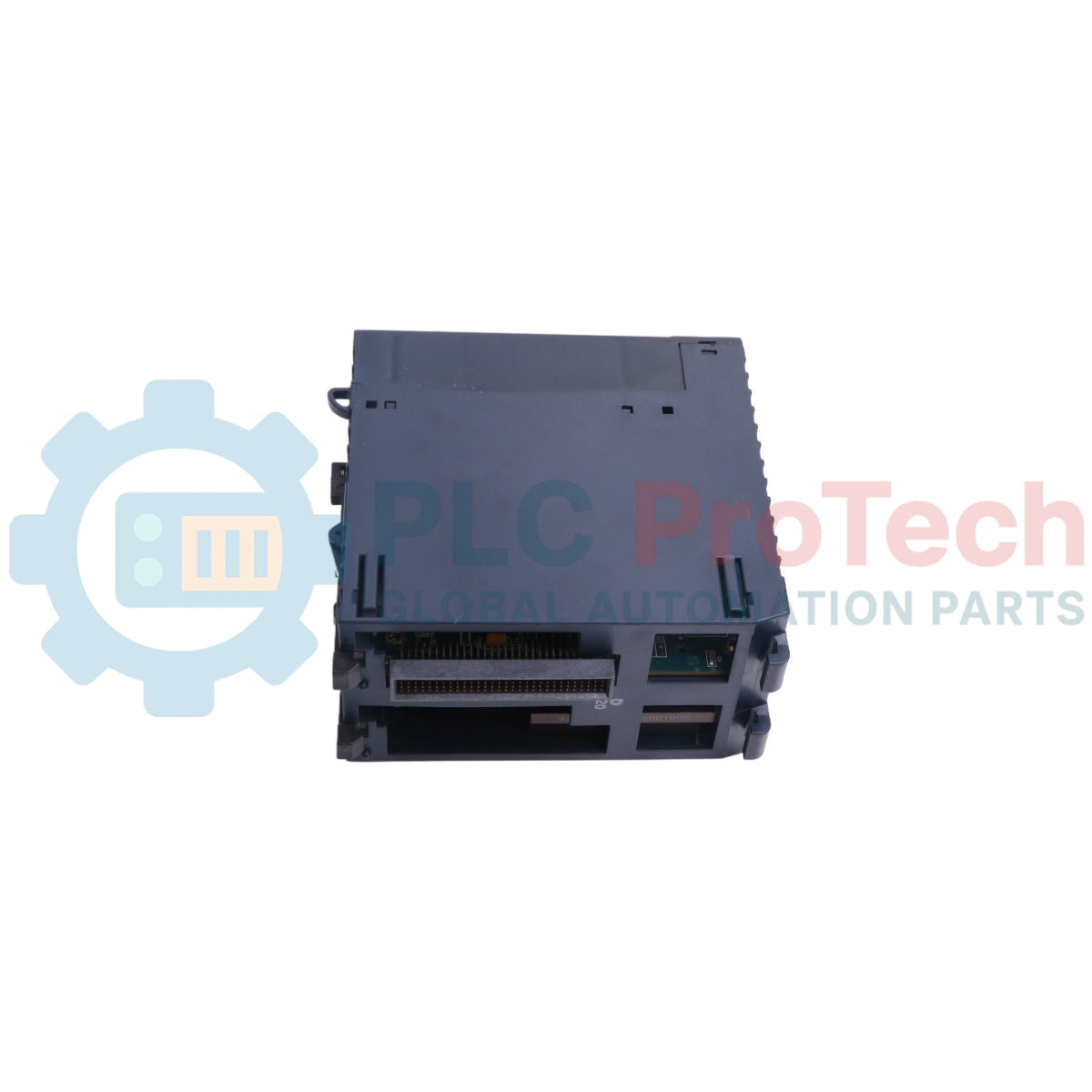

وحدة المعالجة المركزية PACSystems RX3i IC695CPU315-BB من GE Fanuc

نظرة عامة على المنتج

تُعد IC695CPU315-BB وحدة معالجة مركزية عالية الأداء صممتها GE Fanuc لسلسلة وحدات التحكم المتقدمة PACSystems RX3i . ويشغّل محرك الحوسبة هذا معالج Intel Celeron M مدمجًا بتردد 1 غيغاهرتز، وينفذ تحكمًا حتميًا في الأتمتة بزمن حقيقي لمعالجة منطق التصنيع المعقد وخطوط التجميع الروبوتية وأنظمة مناولة المواد الخام. وتعتمد البيئات الحيوية للعمليات المستمرة—بما في ذلك مصانع تجميع السيارات عالية الإنتاجية وأنظمة معالجة المياه البلدية وعمليات التعدين واسعة النطاق—على IC695CPU315-BB لمعالجة التطبيقات الكثيفة متعددة المستويات بدقة تقل عن ميلي ثانية.

من أبرز ميزات منصة وحدة التحكم هذه بنيتها المبتكرة للوحة التوصيل ذات الناقلين، التي تدمج ناقل PCI عالي السرعة لنقل البيانات بسرعة من وحدات الإدخال/الإخراج المتقدمة، إلى جانب ناقل تسلسلي يتيح الترحيل السلس وإعادة استخدام وحدات الإدخال/الإخراج القديمة من السلسلة 90-30. وتضم هذه الوحدة 20 ميغابايت من ذاكرة RAM للمستخدم مدعومة ببطارية و20 ميغابايت من ذاكرة فلاش غير متطايرة. كما يتضمن تكوين الأجهزة المحدد هذا -BB تخطيطًا محسنًا للمكونات يعزز بشكل كبير الحصانة ضد الضوضاء عالية التردد أثناء التشغيل من الفلاش، مما يقلل من وقت التوقف غير المبرمج في المنشأة.

نواة المعالجة المتقدمة والاتصال الشبكي

يحافظ التخطيط الهيكلي وبروتوكولات الواجهات الموزعة ومنطق البرامج الثابتة المتقدم في IC695CPU315-BB على تنسيق تحكم مستقر عبر شبكات الأتمتة الكبيرة:

• تنفيذ البرامج متعددة اللغات: يدعم بالكامل تكوينات البرمجة المختلطة في مخطط السلم (LD)، والنص المنظم (ST)، ومخطط الكتل الوظيفية (FBD)، وكتل C الأصلية عالية التحسين.

• تخصيص المتغيرات الرمزية: يستخدم متغيرات رمزية مرنة تشغل تلقائيًا أي جزء متاح من تجمع ذاكرة المستخدم، مما يلغي قيود التعيين اليدوي الصارم لسجلات الذاكرة.

• ترحيل الأنظمة القديمة: تُركّب مباشرةً في اللوحة الخلفية العامة RX3i، ما يمنح المعالج تحكمًا هيكليًا في رفوف التوسعة القديمة Series 90-30 للحفاظ على استثمارات البنية التحتية الحالية.

• بنية اتصالات تسلسلية مزدوجة: تتضمن منفذ RS-232 مدمجًا ومنفذ RS-485 يدعمان بروتوكولات Modbus RTU Slave وSNP Slave وSerial I/O لتوفير روابط محلية سلسة مع واجهات HMI والتكوين.

• توجيه تمرير HART: يعمل بالتعاون مع وحدات RX3i التناظرية المتوافقة لتمرير تشخيصات أجهزة HART الميدانية المهمة مباشرةً عبر وحدة المعالجة المركزية إلى برامج إدارة الأصول ذات المستوى الأعلى.

معايير الأداء الفني وحدود التشغيل

الأسئلة الشائعة حول تشغيل المعالج وصيانته

ما المشكلة الميدانية المحددة التي يحلها تحديث تصميم الأجهزة -BB مقارنةً بالإصدار الأقدم -AA؟

يقدم الإصدار -BB تحديثًا مهمًا على مستوى الأجهزة يحسّن بشكل كبير مناعة وحدة المعالجة المركزية ضد التشويش. في التكوينات السابقة المعرّضة لتداخل كهرومغناطيسي شديد في المصنع، كان المعالج قد يتعرض أحيانًا لاضطرابات في التوقيت عند بدء التشغيل واستخراج تكوينات الأجهزة والمنطق مباشرةً من ذاكرة الفلاش غير المتطايرة.

هل يمكن استبدال وحدة IC695CPU315-BB بأخرى أثناء التشغيل بأمان بينما يكون الرف نشطًا؟

لا. لا تدعم منصة PACSystems RX3i التبديل السريع لوحدات المعالجة المركزية أو وحدات مصدر الطاقة الرئيسية. لتجنب حدوث تلف دائم ناتج عن التتبع الكهربائي عبر توصيلات ناقل PCI الخلفي عالي السرعة، يجب عزل كل طاقة النظام عن الحامل بالكامل قبل إدخال بطاقة المعالج أو إخراجها.

ما إصدار البرنامج المطلوب لتهيئة إصدار أجهزة CPU هذا ومراقبته؟

تتطلب إدارة هذا الإصدار من الأجهزة استخدام Proficy Machine Edition (PME) بالإصدار 8.50 SIM 2 أو إصدار أحدث. إذا كان تنفيذ المصنع يتطلب تهيئة موسعة لأجهزة PROFINET باستخدام أرقام subslot موسعة، فيجب ترقية محطة البرمجة إلى PME بالإصدار 8.60 SIM 8 أو إصدار أحدث.

دليل الهندسة الميدانية والتركيب

• متطلبات الحاوية والامتثال لمعايير السلامة في المناطق الخطرة:

  تُصنَّف IC695CPU315-BB كجهاز من النوع المفتوح يحتوي على مسارات كهربائية مكشوفة ومكهربة، ولذلك يجب وضعها داخل حاوية حماية نهائية. يجب أن توفر الخزانة، كحد أدنى، تصنيف IP20 أو NEMA/UL Type 1 لمنع دخول المخلفات الخارجية والحفاظ على بيئة بدرجة تلوث 2 على الأقل. وفي أجواء ATEX Zone 2 الخطرة، يجب وضع الوحدة داخل حاوية معتمدة وفق EN60079-15 ومصنفة IP54 أو أعلى، ولا يجوز فتحها إلا باستخدام أدوات صيانة متخصصة.

• بروتوكولات تركيب حزمة البطارية المساعدة:

  عند استبدال بطارية منتهية الصلاحية أو إضافة حزمة بطارية مساعدة (مثل IC693ACC302 أو IC695ACC302) إلى فتحة فارغة في الحامل، يجب إجراء التوصيل الميكانيكي أثناء تشغيل وحدة CPU. إذا تم توصيل البطارية أثناء عزل طاقة النظام، فقد يتعذر على وحدة CPU إكمال إجراءات بدء التشغيل الداخلية. عند حدوث توقف أثناء بدء التشغيل، افصل البطارية، وأوقف تشغيل وحدة CPU ثم أعد تشغيلها وهي فارغة، وأعد إدخال موصل البطارية بينما تظل اللوحة الخلفية مزودة بالطاقة.

• الممانعة الأولية لمنفذ RS-485 ‏COM 2 وتنازع الشبكة:

  عند بدء تشغيل النظام وتزويده بالطاقة، يُفعَّل منفذ COM 2 ‏RS-485 مع تمكين المُرسِل الداخلي. ولا ينتقل المنفذ إلى حالة الممانعة العالية إلا بعد إضاءة مؤشر LED ‏"CPU OK" في اللوحة الأمامية. إذا كان هذا المنفذ التسلسلي متصلًا بشبكة متعددة الإسقاط ثنائية السلك (Wired-OR) مع أجهزة نشطة أخرى، فقد تتسبب هذه الفترة القصيرة أثناء بدء التشغيل في تنازع على البيانات. تأكد من برمجة العقد المجاورة للتعامل مع انقطاعات الاتصال القصيرة أثناء دورات تشغيل طاقة الخزانة.
