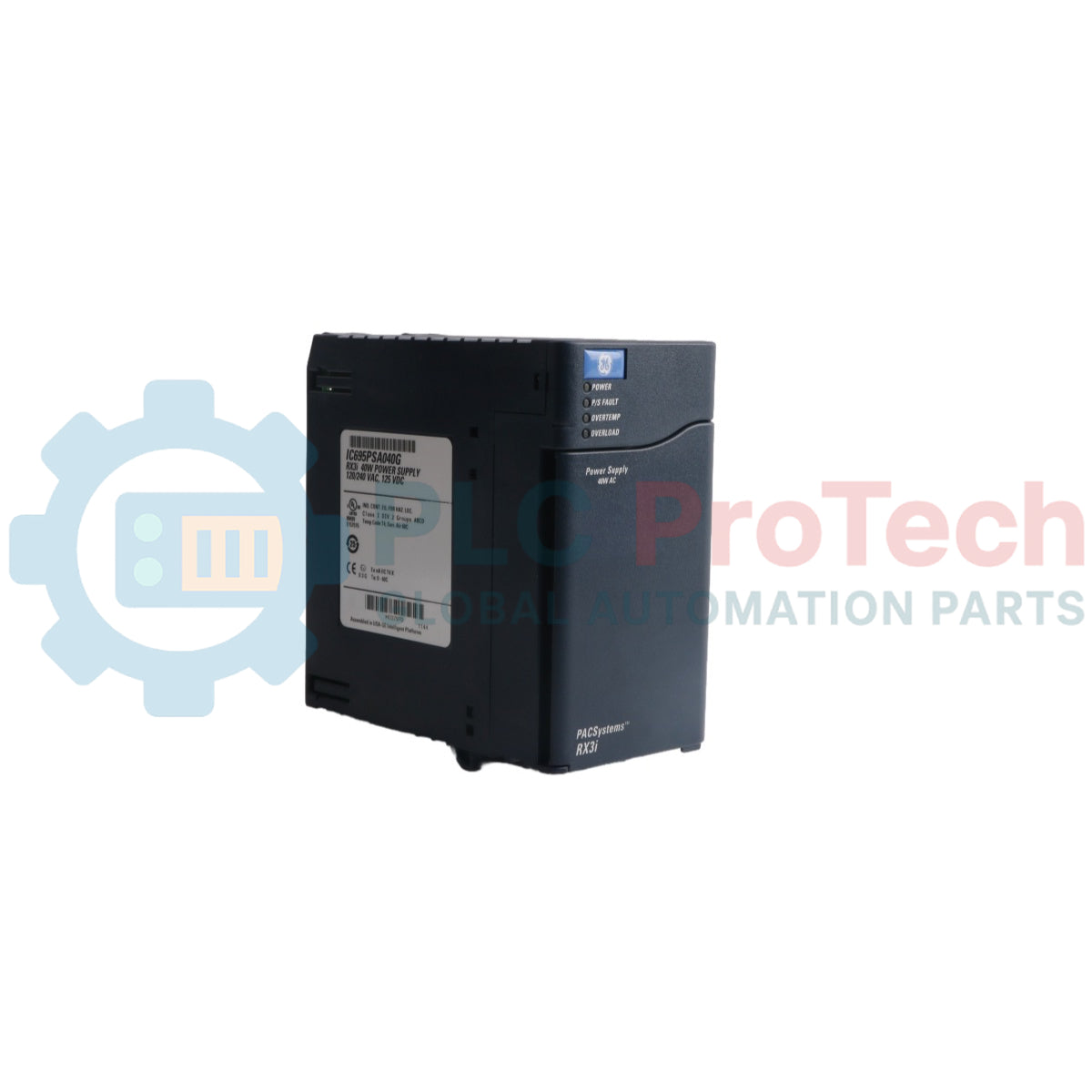

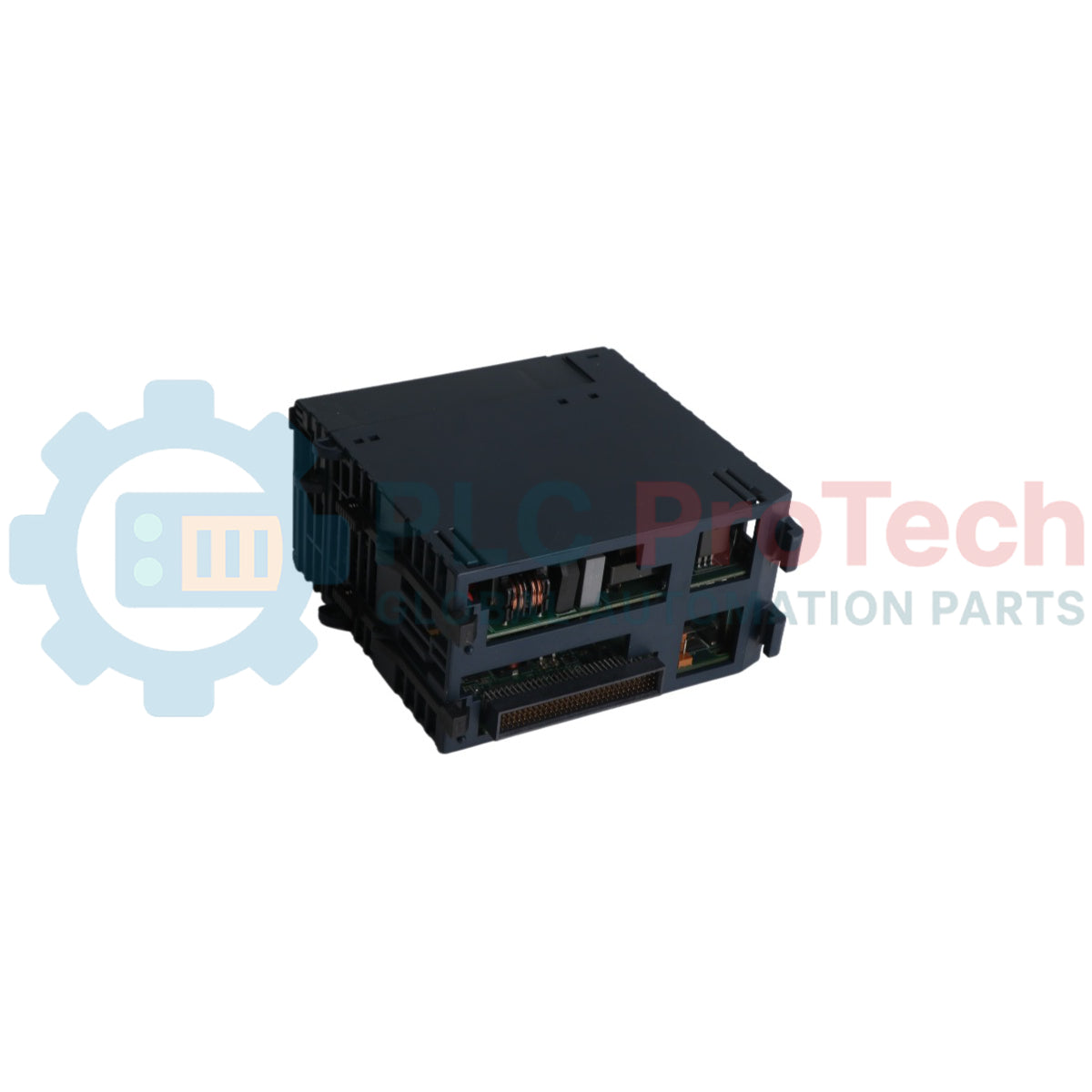

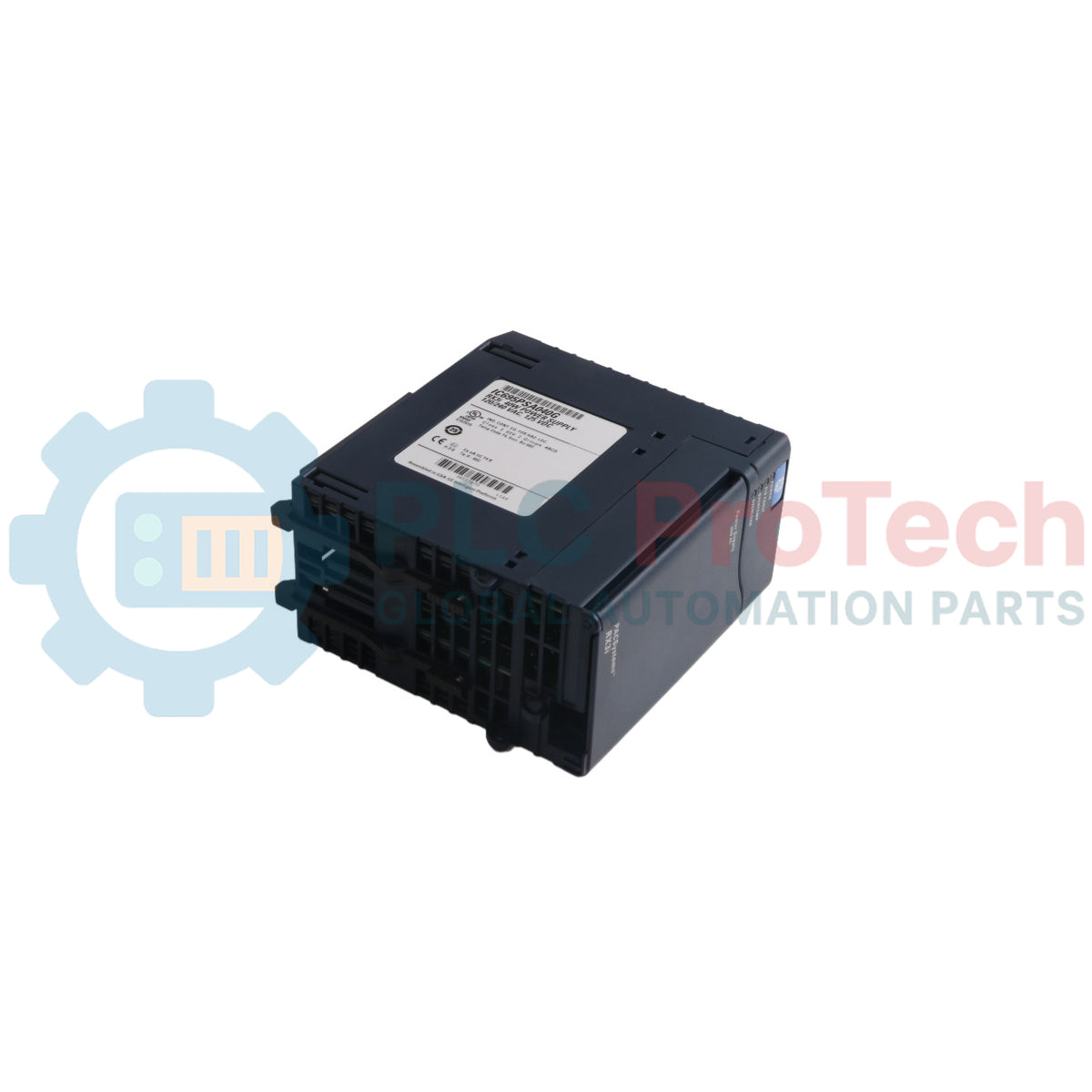

وحدة تزويد الطاقة GE Fanuc PACSystems RX3i IC695PSA040

نظرة عامة على مستوى النظام والقيمة التشغيلية

تعد وحدة IC695PSA040 (IC695PSA040) مزود طاقة عالي الكفاءة بقدرة 40 واط مصمم لمنصة GE PACSystems RX3i. تعمل ضمن نطاقات جهد إدخال عالمية من 85 إلى 264 فولت تيار متردد أو 100 إلى 300 فولت تيار مستمر، وتوفر هذه الوحدة توزيع طاقة مستقر مباشرة عبر اللوحة الخلفية لتشغيل المعالجة المحلية وأصول الإدخال/الإخراج. تعتمد العمليات الصناعية داخل محطات معالجة المياه الآلية، ومرافق المعالجة الكيميائية، وخطوط تجميع التصنيع على وحدة IC695PSA040 (IC695PSA040) لتأمين تنفيذ متوقع لوحدة التحكم تحت ظروف تقلبات إمداد الشبكة. تعزل وحدة مزود الطاقة الإلكترونيات الداخلية للحامل عن الضوضاء الكهربائية الميدانية، وتسجل الأعطال التنبؤية مباشرة في جداول وحدة المعالجة المركزية أثناء الإجهاد الحراري أو التحميل، وتحافظ على قدرة مدمجة على الاستمرار في التشغيل. تمنع هذه المتانة المعمارية الانقطاعات المفاجئة لوحدة التحكم المنطقية القابلة للبرمجة، وتحمي معلمات التشغيل الحرجة، وتقلل بشكل كبير من توقف المنشأة المكلف وغير المخطط له.

البنية التحتية المعمارية والحماية الداخلية

تتمحور بنية الأجهزة في وحدة IC695PSA040 حول إدارة خرج ثلاثي السكة محلية وحماية إلكترونية تلقائية.

• خرج جهد ثلاثي السكة: يوفر بشكل مستقل +5.1 فولت تيار مستمر و+3.3 فولت تيار مستمر لتلبية متطلبات وحدات نظام RX3i، إلى جانب مسار خرج ريليه مخصص +24 فولت تيار مستمر لتشغيل وحدات ريليه الإخراج الخارجية.

• ضوابط التيار الزائد النشطة: يتميز بحدود تيار إلكترونية مدمجة تحد من سكة 5.1 فولت تيار مستمر إلى 7 أمبير وسكة 3.3 فولت تيار مستمر إلى 10 أمبير. في حالة حدوث أعطال تحميل زائد أو دائرة قصيرة، يتم إيقاف تشغيل المزود تلقائيًا ويبدأ محاولات إعادة التشغيل التلقائي المستمرة حتى يتم إزالة العطل الميداني الأساسي.

• تشخيص شامل للحالة: يحتوي على مجموعة من أربعة مؤشرات حالة LED في المقدمة مرتبطة بريليهات تشخيص داخلية تبث في الوقت الحقيقي معلومات عن ارتفاع درجة الحرارة، التحميل الزائد، وصحة المكونات الداخلية مباشرة إلى مسجل أخطاء وحدة المعالجة المركزية.

بيانات الأداء ومصفوفة الأجهزة

الأسئلة الشائعة حول التشخيص الفني

هل يمكن تكوين مزود الطاقة IC695PSA040 في ترتيب متوازي لتحقيق تكرار N+1؟

لا. تم تصميم مزود الطاقة هذا خصيصًا للعمل الفردي داخل لوحة RX3i Universal Backplane (سلسلة كتالوج IC695). لا يمكن إقرانه مع مزودات طاقة أخرى لتوسيع سعة النظام أو توفير التكرار المادي. محاولة تشغيل الإصدارات الأقدم (الإصدار IC695PSA040C وما قبله) جنبًا إلى جنب مع مزود آخر داخل نفس فتحة اللوحة الخلفية قد تسبب أضرارًا جسيمة للمعدات.

ما الذي يسبب تحول مؤشر LED الرئيسي للطاقة من الأخضر الثابت إلى الكهرماني؟

يشير الضوء الأخضر إلى أن الوحدة تعمل وتم تزويد القضبان المستمرة المستقرة إلى اللوحة الخلفية بنجاح. يشير الضوء الكهرماني إلى أن الطاقة المدخلة مطبقة بشكل صحيح على كتل الأسلاك المدخلة للوحدة، لكن مفتاح التبديل في اللوحة الأمامية مضبوط على وضع الإيقاف، مما يمنع توصيل الطاقة إلى الرف.

ما هي الأعطال النظامية الأساسية التي تسبب إيقاف تشغيل قسري دون إظهار مؤشر خطأ LED خارجي؟

يوجد وصلة انصهار داخلية غير قابلة للإصلاح في خط الإدخال كنسخة احتياطية نهائية للأجهزة. عادةً ما تقوم الوحدة بإيقاف التشغيل الإلكتروني قبل أن يفشل هذا الفيوز، لكن دائرة قصر داخلية شديدة أو زيادة جهد إدخال مفرطة يمكن أن تفتح هذه الوصلة بشكل دائم. عند انفجار هذا الفيوز، تتوقف جميع مؤشرات التشغيل، وتحتاج الوحدة إلى استبدال فعلي.

بروتوكول الهندسة الميدانية والصيانة

• تخفيف مخاطر الصدمة وسلامة التحكم في التشغيل/الإيقاف:

  أثناء التشغيل النشط مع مصدر طاقة تيار متردد، توجد جهود خطيرة (120 فولت تيار متردد أو 240 فولت تيار متردد) على هياكل الدائرة الداخلية للوحدة. يجب إبقاء باب الوصول إلى المحطات الأمامي مغلقًا أثناء التشغيل العادي لمنع مخاطر الصدمة القاتلة. لاحظ أن مفتاح التشغيل/الإيقاف الأمامي خلف الباب يتحكم فقط في مراحل خرج التيار المستمر الثانوية؛ ولا يفصل التيار الحي القادم من الخط عن كتل المحطات.

• إدخال الأسلاك وحدود عزم الشد:

  قم بتجريد جميع موصلات المحطات إلى طول لا يقل عن 9 مم ولا يزيد عن 11 مم. تأكد من إدخال السلك بالكامل في غلاف المحطة حتى تلامس عزل الموصل العازل الداخلي. قم بشد مشابك البراغي بعناية، مع التأكد من عدم تجاوز الحد الأقصى لعزم الشد المسموح به وهو 0.5 نيوتن-متر (4.4 إنش-رطل). قد يؤدي الإدخال غير الصحيح إلى انحباس مشبك البرغي على عزل السلك، مما يسبب دوائر مفتوحة أو نقاط توصيل ساخنة.

• وصلة قفز حماية زيادة الجهد وروتين اختبار Hi-Pot:

  تحتوي كتل المحطات السفلية على دائرة زيادة جهد من نوع Metal Oxide Varistor (MOV) يجب توصيلها بأرضية الإطار باستخدام وصلة قفز يركبها المستخدم لحماية الإدخال الأساسية من زيادة الجهد. لإجراء اختبار عزل عالي الجهد (Hi-pot) على الإمداد، يجب تعطيل دائرة زيادة الجهد هذه بإزالة وصلة القفز. أعد تركيب وصلة الأرضية فور الانتهاء من الاختبار لاستعادة الحماية من الارتفاعات العابرة.
