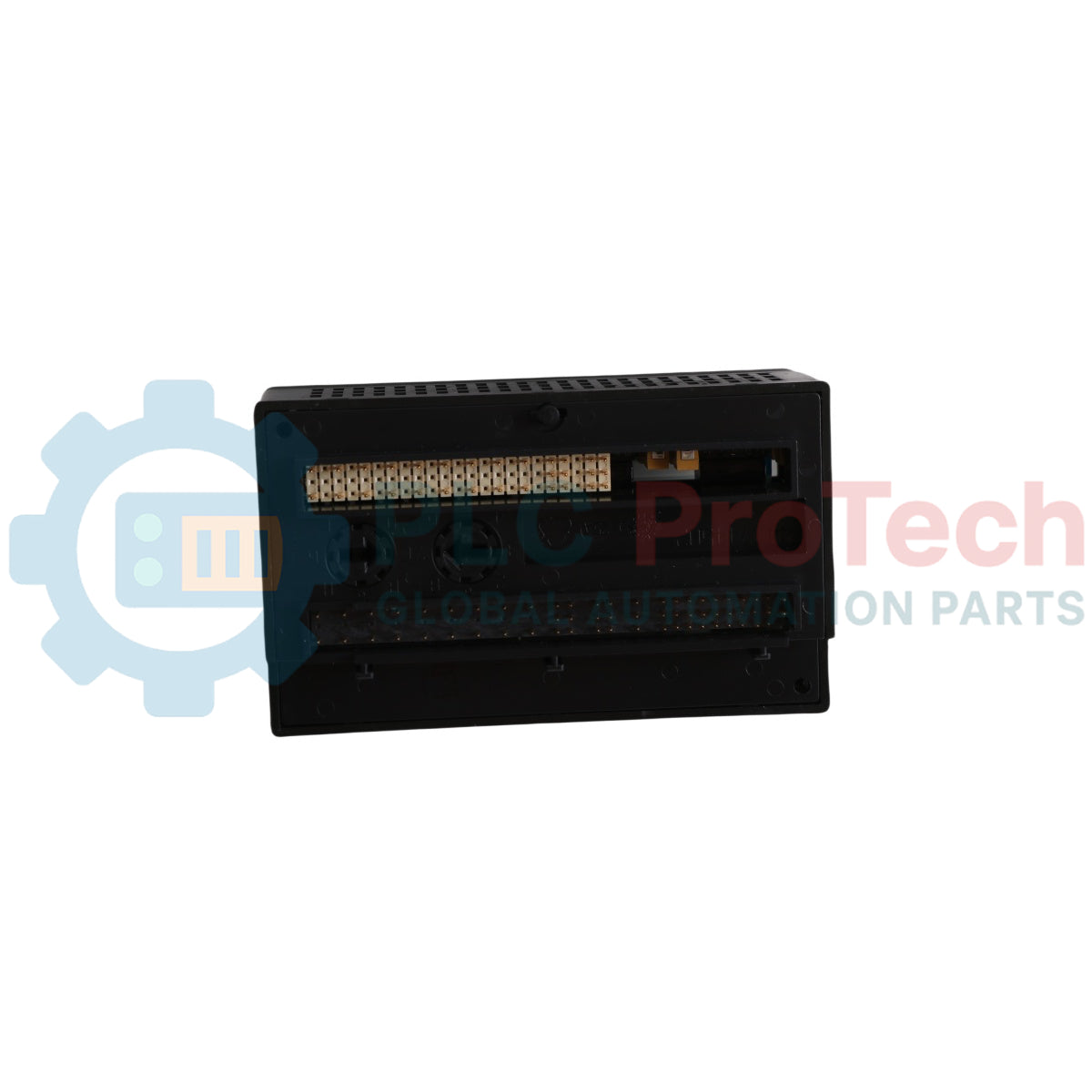

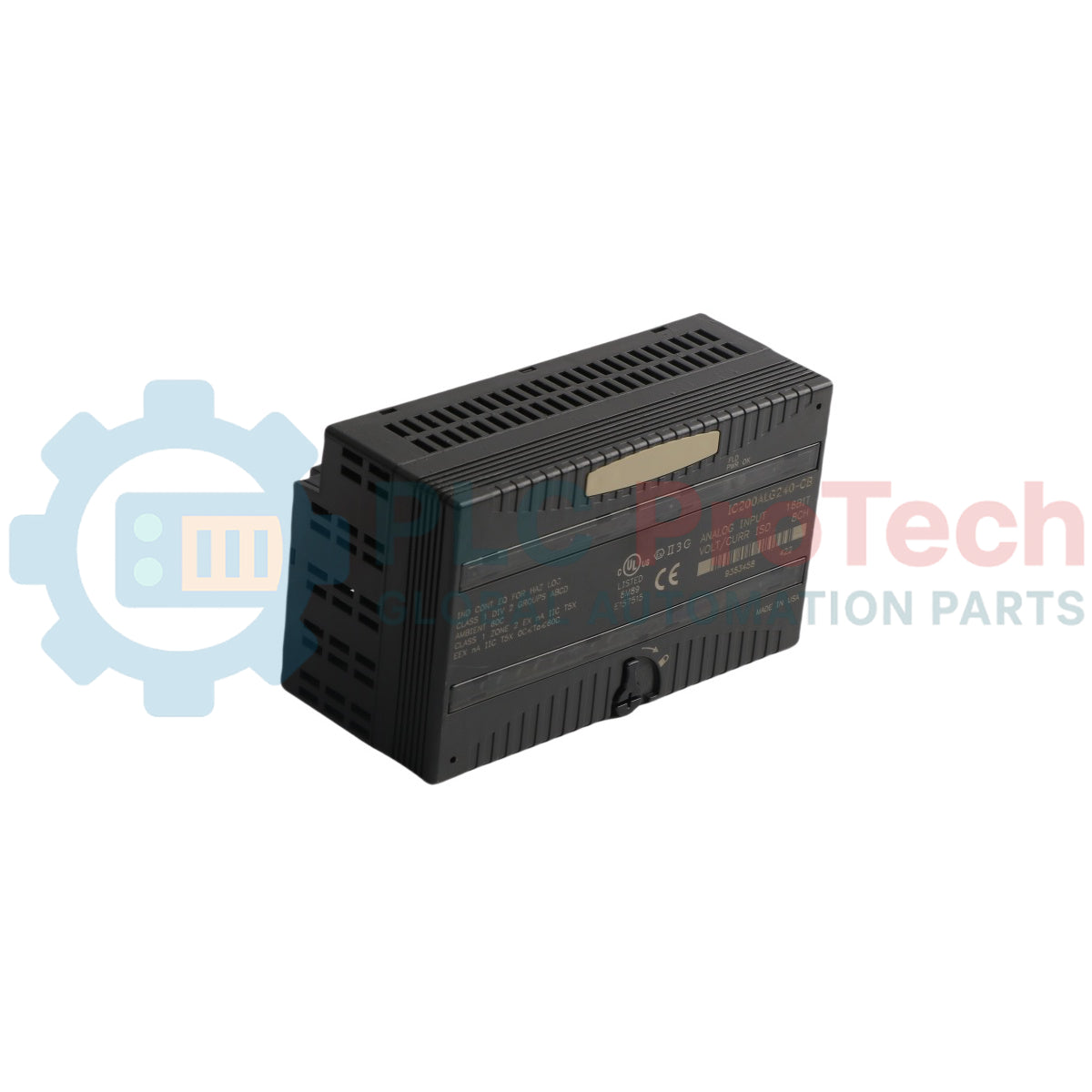

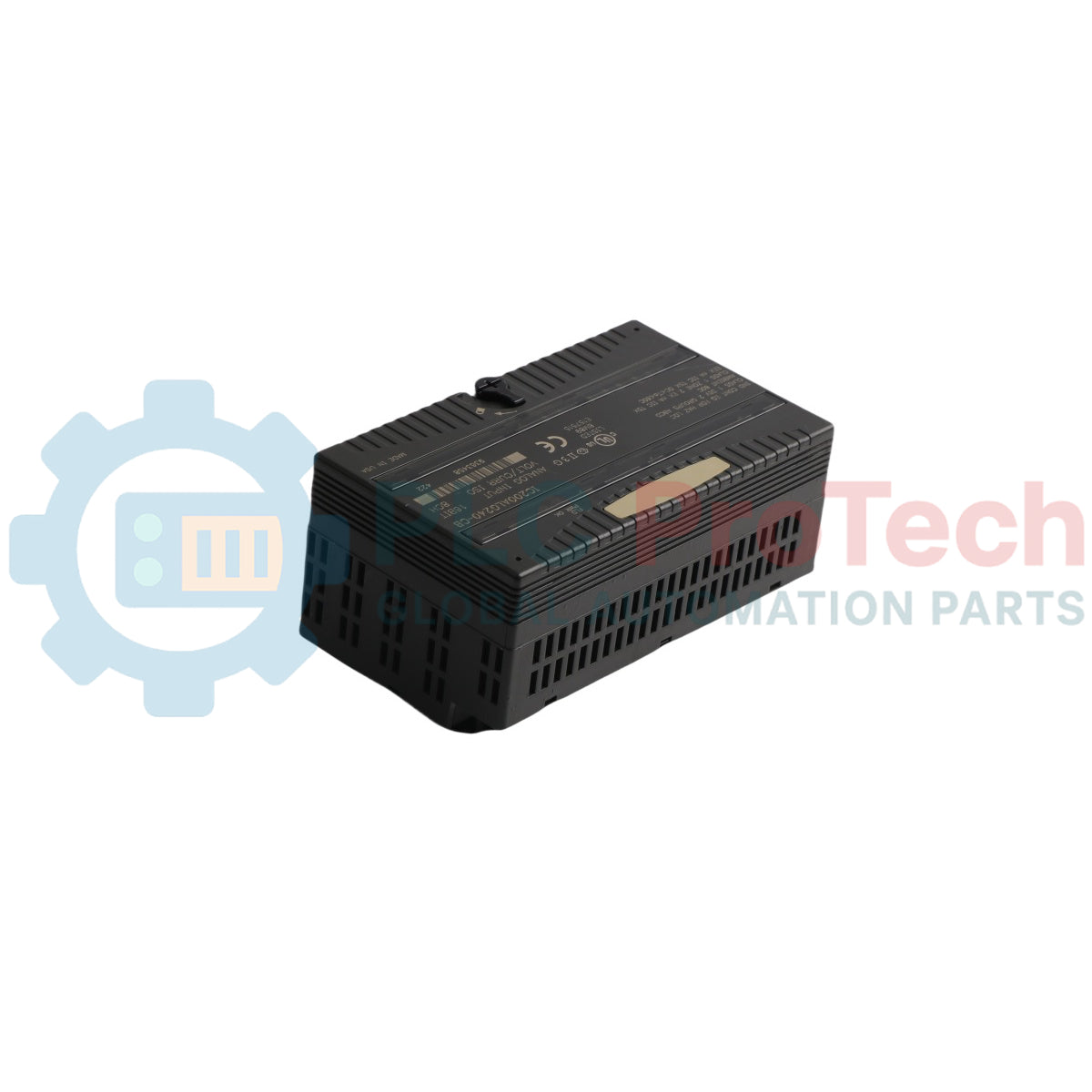

وحدة إدخال تماثلية بـ 8 قنوات GE Fanuc VersaMax IC200ALG240

نظرة عامة على المنتج

ال IC200ALG240 (IC200-ALG-240) وهي وحدة إدخال تماثلية عالية الأداء بثماني قنوات مصممة لعائلة GE VersaMax I/O. تم تصميم هذه الوحدة للتفاعل مع أجهزة الحقل القائمة على الجهد، مقدمًا نطاق إدخال أحادي القطب من 0 إلى +10 فولت تيار مستمر. هو مكون أساسي لالتقاط البيانات من مختلف أجهزة الاستشعار، مثل محولات الضغط، عدادات التدفق، وأجهزة استشعار مستوى تخرج إشارات جهد قياسية. بدقة 12-بت، ال IC200ALG240 تقدم الدقة المطلوبة للمراقبة الصناعية العامة والتحكم. وحدته النمطية، يسهل التصميم المدمج هياكل الإدخال/الإخراج اللامركزية، مما يسمح بجمع بيانات فعال في تطبيقات تتراوح من أتمتة المباني إلى التحكم في آلات أرضية المصنع.

التكوين الفني

يتميز IC200ALG240 بثماني قنوات إدخال مفردة الطرف تشترك في عودة مشتركة. تستخدم الوحدة محول تماثلي إلى رقمي (ADC) بدقة 12-بت، الذي يترجم إشارة 0-10 فولت تيار مستمر إلى 4,000 عد رقمي (0.0.0025 فولت لكل بت). كجزء من نظام VersaMax البيئي، تثبت الوحدة على قاعدة طرفية (تباع بشكل منفصل)، تدعم "الأسلاك الدائمة" والصيانة القابلة للتبديل الساخن. تتضمن الوحدة تشخيصات نشطة لمراقبة صحة الدوائر الداخلية ووجود طاقة المستخدم المطلوبة 24 فولت تيار مستمر. تقدم مصابيح LED في اللوحة الأمامية حالة "موافق" و"طاقة المستخدم" لتأكيد بصري فوري على صحة الوحدة.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل تتطلب هذه الوحدة طاقة خارجية لقنوات الإدخال؟نعم. تتطلب وحدة IC200ALG240 مصدر طاقة خارجي 24 فولت تيار مستمر (طاقة المستخدم) لتشغيل دائرة التحويل التناظري إلى الرقمي. إذا كانت هذه الطاقة غير متوفرة، ستبلغ الوحدة عن خطأ "فقدان طاقة المستخدم" وستصبح جميع بيانات الإدخال صفرًا.

هل يمكنني توصيل مستشعرات تعتمد على التيار (4-20 مللي أمبير) بهذه الوحدة؟وحدة IC200ALG240 هي وحدة إدخال جهد بشكل أصلي. لقراءة إشارات 4-20 مللي أمبير، عادةً ما تستخدم مقاوم دقيق بقيمة 250 أوم خارجي عبر أطراف الإدخال لتحويل التيار إلى إشارة 1-5 فولت تيار مستمر، أو من الناحية المثالية، استخدم وحدة الإدخال الحالية المخصصة، IC200ALG262.

ما هو معدل التحديث للقنوات الثمانية؟الوحدة فعالة للغاية، تحديث جميع القنوات الثمانية في حوالي 2 مللي ثانية. هذا يجعلها مناسبة للعمليات التي تتطلب حلقات تغذية راجعة سريعة نسبيًا، مثل بعض مهام مراقبة ضغط الهيدروليك أو موضع الصمام.

دليل الهندسة والتركيب

• التأريض والعودة المشتركة: نظرًا لأن القنوات الثمانية تشترك في عودة مشتركة، تأكد من أن جميع مستشعرات الحقل متوافقة مع بنية الأرض المشتركة. إذا كانت مستشعراتك تتطلب عزلًا جلفانيًا بين القنوات لمنع حلقات الأرض، يجب عليك استخدام عوازل الإشارة أو وحدة إدخال تناظرية معزولة.

• التدريع لإشارات الجهد: إشارات الجهد عرضة للتداخل الكهرومغناطيسي (EMI). استخدم دائمًا كابلات ملتوية مزدوجة معزولة عالية الجودة. قم بتوصيل الدرع بنقطة الأرض في قاعدة الطرفية واتركه عائمًا عند طرف المستشعر لتجنب إنشاء حلقات أرضية.

• تخصيص مفتاح قاعدة الطرفية: عند تركيب الوحدة، تأكد من أن قاعدة الطرفية مخصصة بشكل صحيح لموضع "الإدخال التناظري". تمنع هذه الميزة الميكانيكية للسلامة الإدخال العرضي لنوع وحدة مختلف، حماية الإلكترونيات الداخلية لوحدة IC200ALG240 من مستويات الجهد غير الصحيحة.
