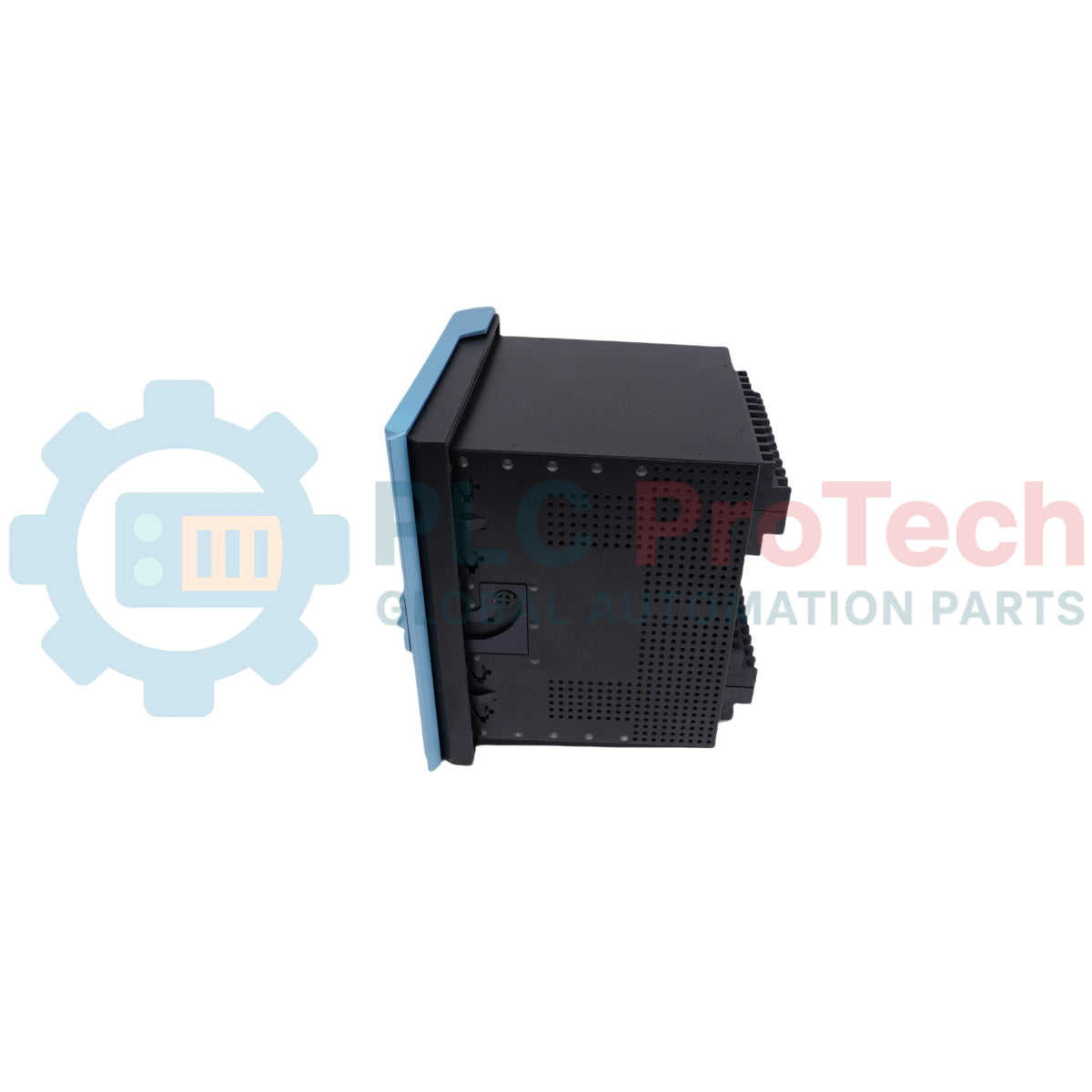

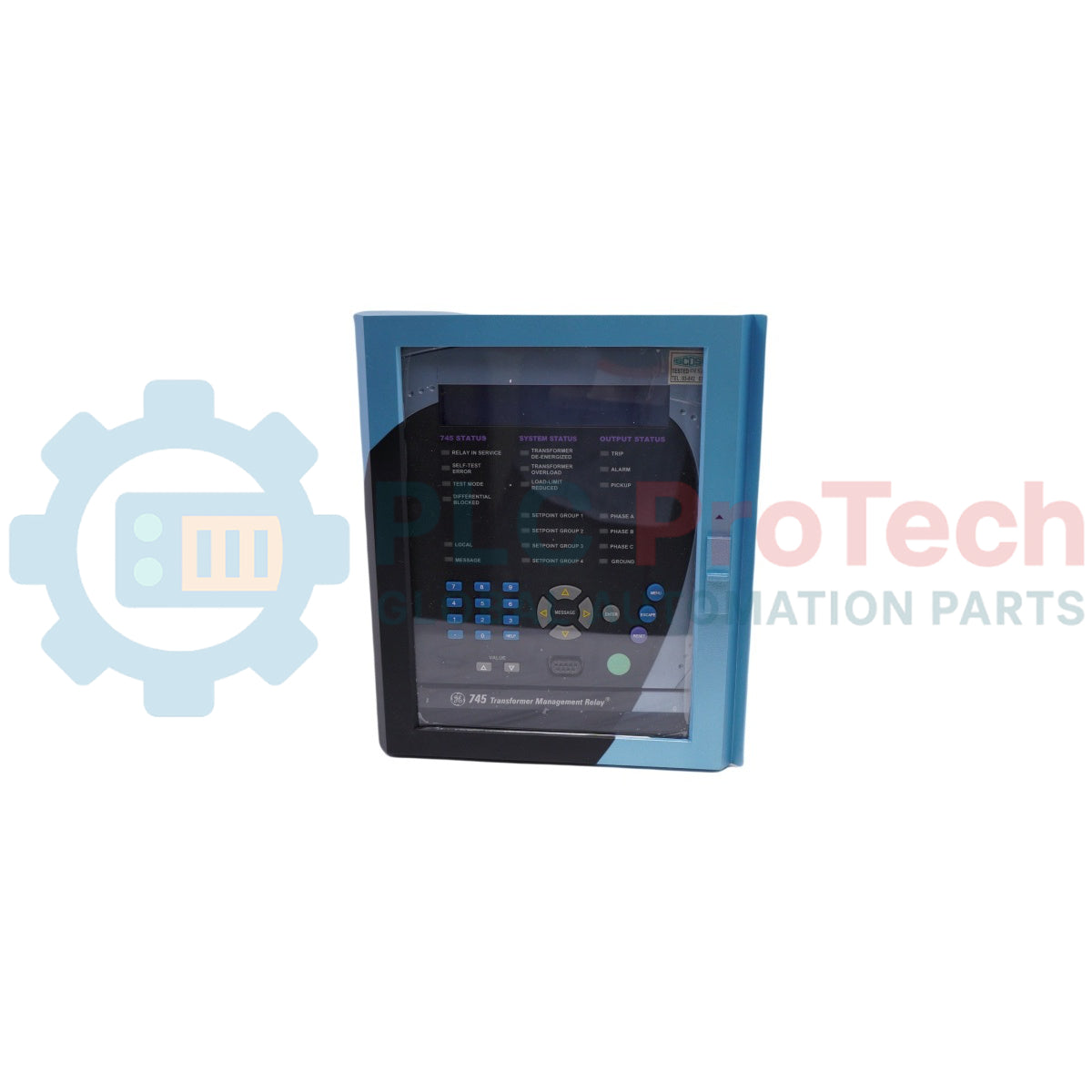

مرحل حماية المحول GE Multilin 745-W2-P5-G5-HI

نظرة عامة على المنتج

يُعد 745-W2-P5-G5-HI (745W2P5G5HI) مرحل حماية محول عالي السرعة يعتمد على المعالج الدقيق وحساس للسلامة، صممته شركة جنرال إلكتريك ضمن خط نظام حماية المحولات 745 القديم. صُنع خصيصاً لتحسين عمر أصول المرافق والتحكم في المعايير الكهربائية الشديدة، تدير هذه الوحدة الأجهزة التنسيق التفاضلي الكامل عبر إعدادات المحولات ذات اللفين. تعتمد عليها البنى التحتية الصناعية ذات السعة العالية والعمليات المستمرة — بما في ذلك مصانع التصنيع الثقيلة، ومحطات الطاقة الديناميكية الحرارية، والمحطات الفرعية للشبكة الرئيسية — لمراقبة الأعطال الكهربائية المتقلبة، وحالات الإثارة الزائدة، والتحميل الحراري الزائد. من خلال دمج حلقات حماية متخصصة مثل عزل عطل الأرض المقيد والحجب التكيفي للتردد المنخفض، يقوم المرحل بإزالة تيارات الأعطال المتجهة للأسفل خلال أجزاء من الثانية. تحمي هذه العزلة السريعة المحولات الضخمة للرفع من التلف الدائم للعازل، وتحافظ على تزامن شبكة النظام، وتقلل من توقف المصنع غير المبرمج المكلف.

تفصيل لاحقة الطراز

تُصنف الأطر التشغيلية الدقيقة، وسعات الإدخال، وقيود الطاقة لوحدة الحماية 745-W2-P5-G5-HI من خلال مصفوفة ترتيبها الأبجدية الرقمية.

• إطار العمل الأساسي 745: يحدد الهيكل الأساسي لإدارة وتشخيص المحولات عالية السرعة Multilin.

• اختيار الخيار W2: يحدد تصميم نظام أصلي مهيأ لتوبولوجيا محول بلفين لكل طور.

• تصنيف إدخال الطور P5: ينص على أن مدخلات التيار الطوري الأولية معايرة مصنعياً لخط محول تيار ثانوي قياسي 5 أمبير (اللف 1 = 5 أمبير، اللف 2 = 5 أمبير، اللف 3 = 5 أمبير حيثما ينطبق).

• تصنيف إدخال الأرض G5: يحدد عتبات قناة إدخال مرحل التيار الأرضي المتخصصة إلى اللف 1/2 = 5 أمبير واللف 2/3 = 5 أمبير لتتبع أعطال التسلسل الصفري المخصصة.

• تكوين طاقة HI: يمثل نسخة الطاقة العالية للتحكم، ويقبل نوافذ إدخال تشغيل واسعة من 90 إلى 300 فولت تيار مستمر أو 70 إلى 265 فولت تيار متردد للحفاظ على سلامة الدائرة أثناء انخفاضات خط بطارية المحطة الفرعية الشديدة.

الأداء الفني ومؤشر الأصول

دليل الهندسة والتركيب

• تأريض محول التيار (CT) وتوصيلات المحطات:

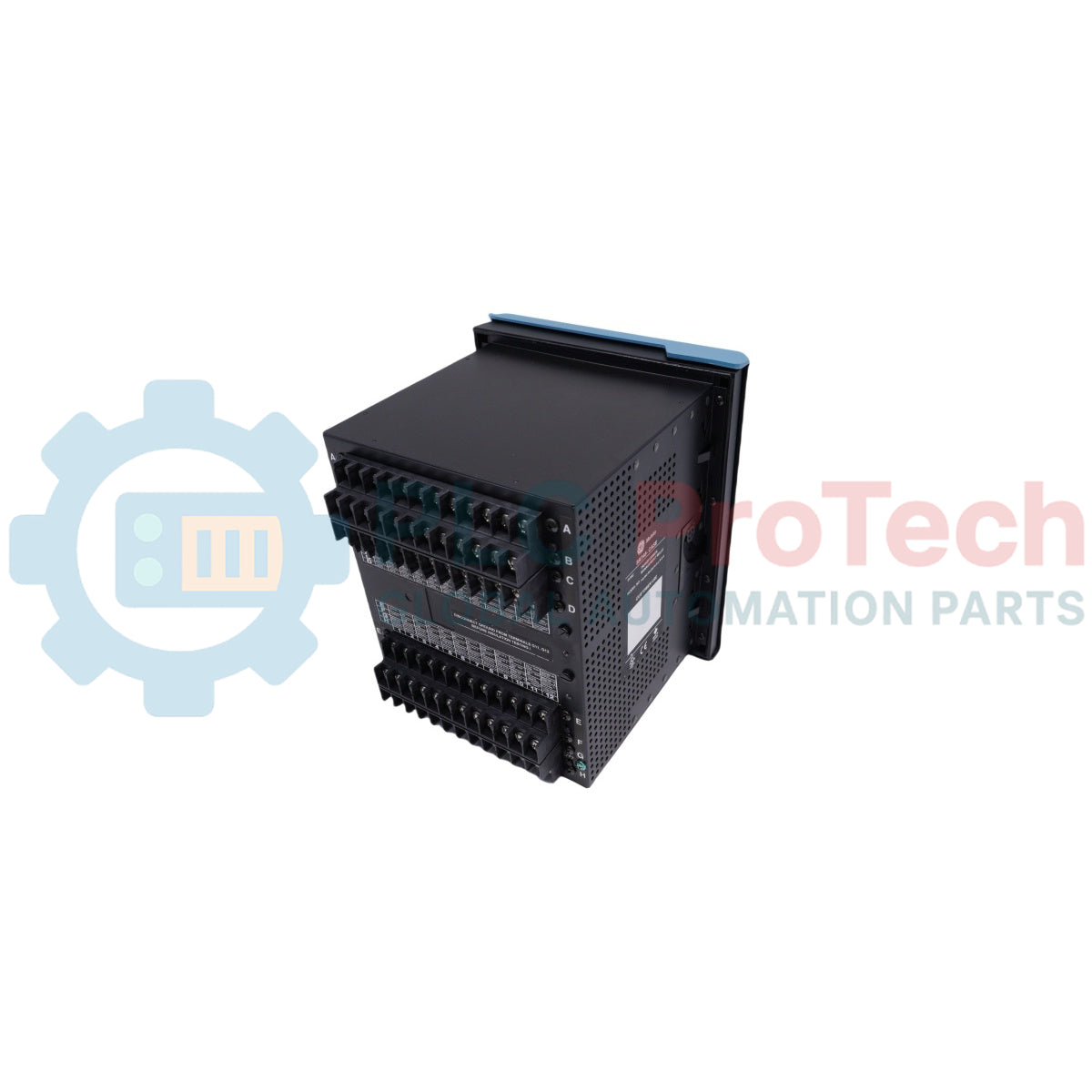

  عند توصيل موصلات محول التيار الثانوي الثقيلة إلى كتل المحطات P5 و G5 في الجزء الخلفي من حاوية 745، تحقق من ربط جميع مشترك دوائر CT معًا وربطها بشبكة الأرضية في المحطة عند نقطة واحدة. تأكد من إحكام ربط جميع مسامير المحطات بعزم يصل إلى 1.4 نيوتن-متر (12.4 إنش-رطل). فتح دائرة الدائرة الأولية النشطة لمحول التيار أثناء تشغيل المحول الحي سيولد نبضات جهد قاتلة، تدمر المحولات التناظرية الداخلية المطابقة للمرحّل.

• عزل الضوضاء التسلسلية وإرشادات الأسلاك المحمية:

  عند تكوين وصلات الاتصال الخلفية RS485 أو RS422 عبر عدة مرحلات، استخدم كابل مزدوج ملتف عالي الجودة مع درع وذو مقاومة مميزة 120 أوم. اربط سلك تصريف درع الاتصال بأرضية لوحة استقبال SCADA الرئيسية فقط. لا تربط الدرع بأرضية عدة مرحلات على طول الناقل التسلسلي، لتجنب اختلافات الجهد الأرضي الموضعية التي قد تضخ ضوضاء اتصال في سجلات الاتصال التسلسلي.

• إدارة الحرارة وقيود تدفق الهواء في اللوحة:

  المرحّل 745 معتمد بالكامل للعمل ضمن نافذة حرارية محيطة ممتدة من -40 إلى +60 درجة مئوية. عند تركيب الحاوية بارتفاع 9 بوصات بشكل مدمج في لوحات المفاتيح القياسية، تأكد من أن المكونات المجاورة التي تولد حرارة—مثل محولات الطاقة أو مرحلات الفصل الوسيطة—تحافظ على فجوة مادية لا تقل عن 10 سم. تحقق من أن فتحات التهوية على الهيكل تبقى واضحة للسماح بالتهوية السلبية ومنع النقاط الساخنة الموضعية التي قد تسرع من تآكل المكونات.
