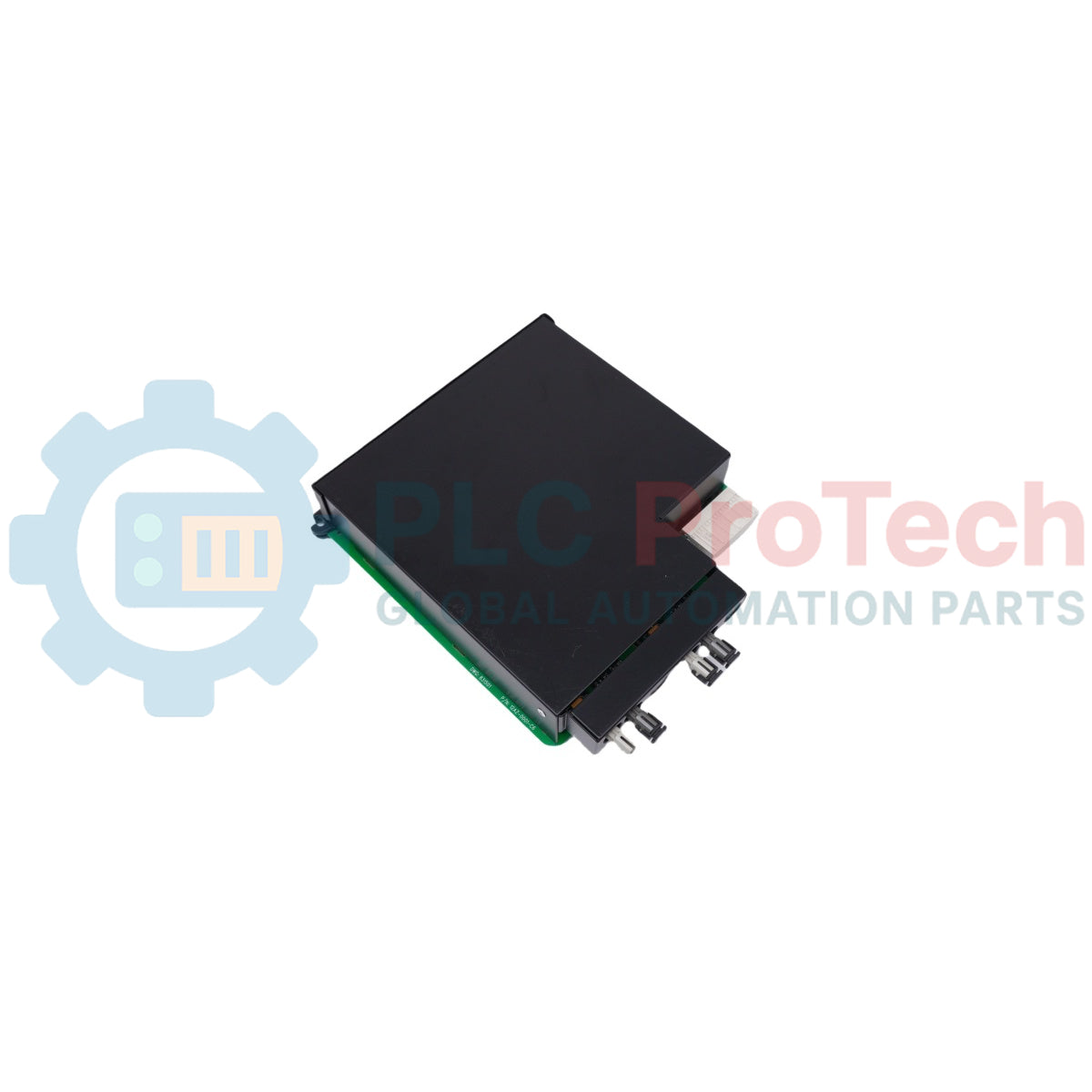

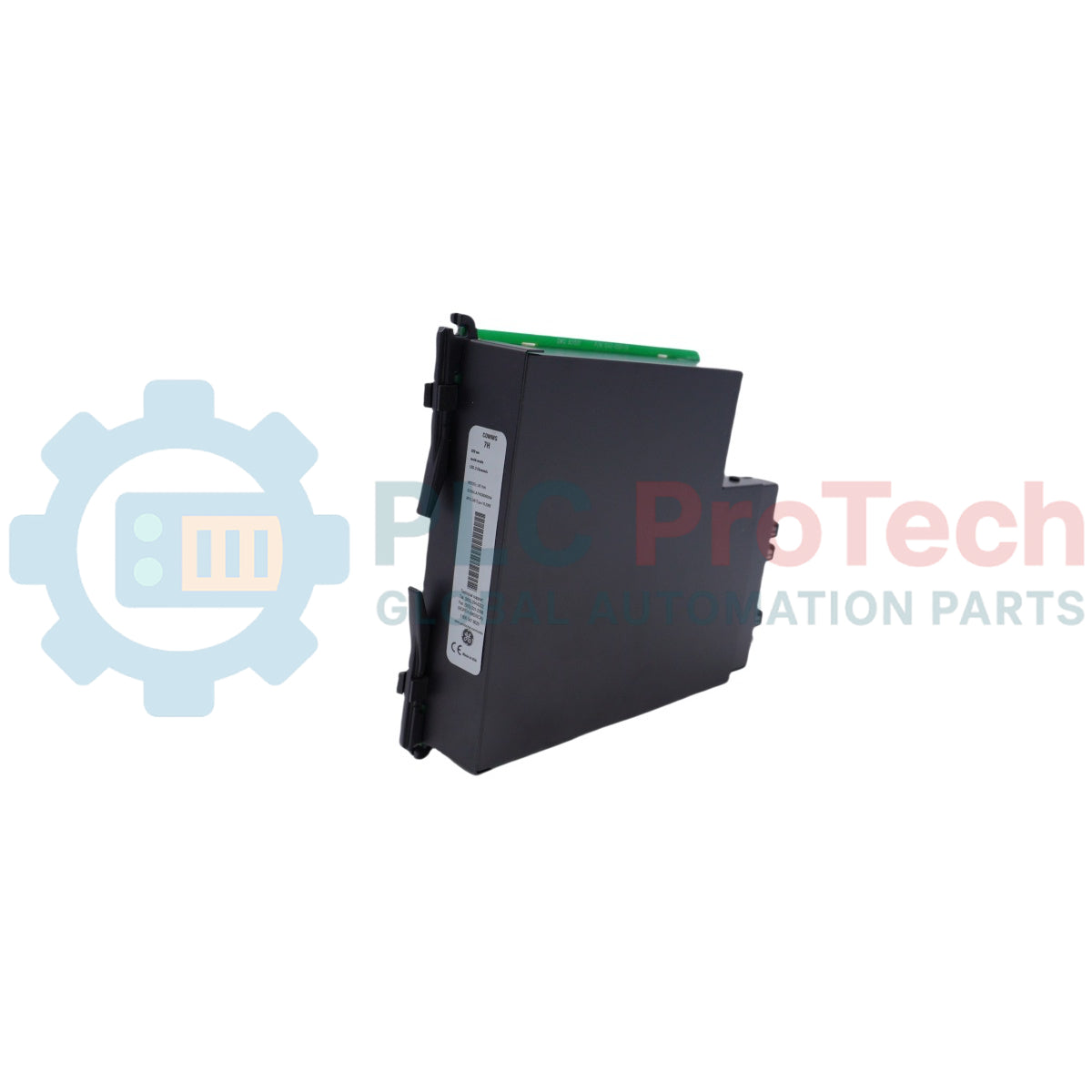

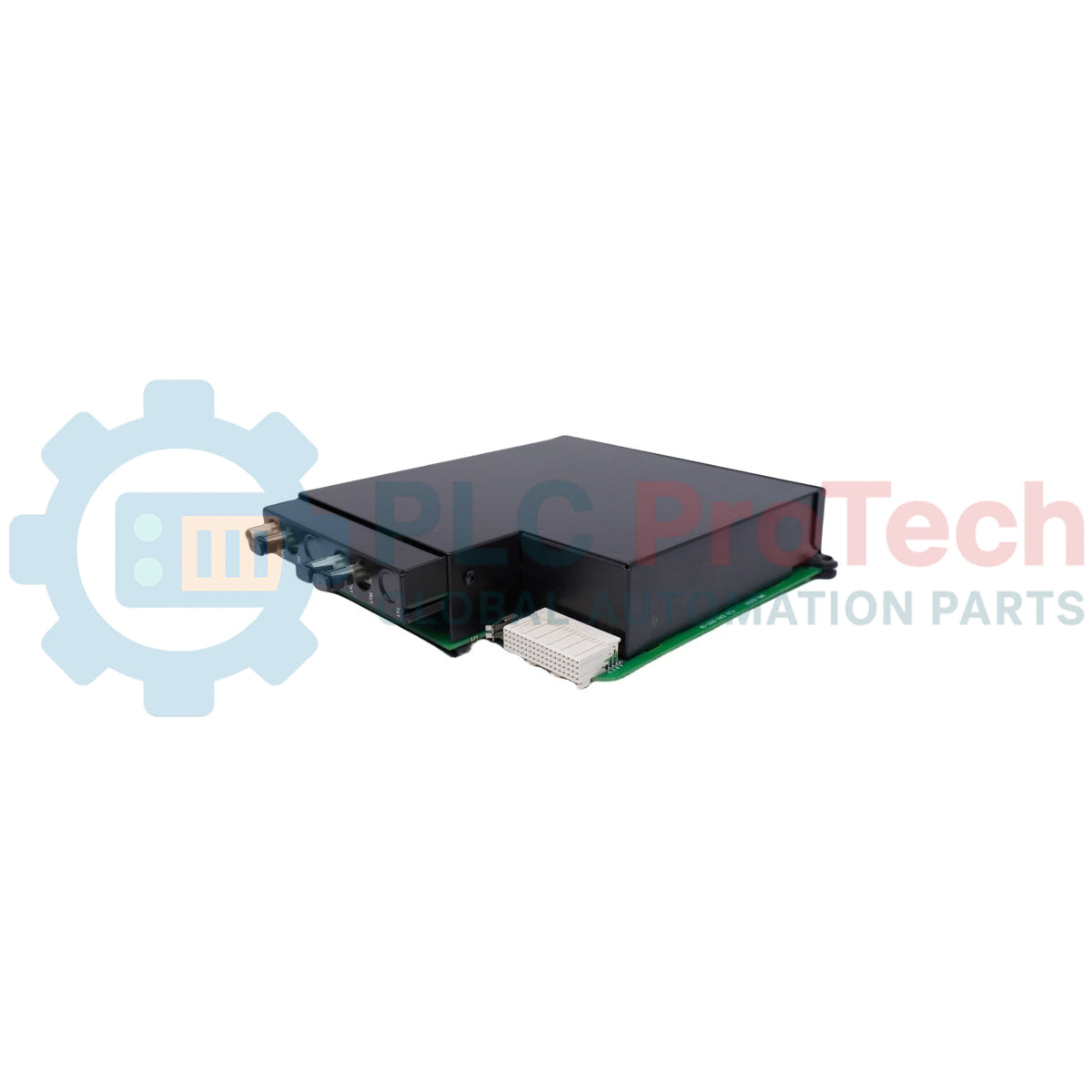

وحدة اتصالات المرحل العالمي GE Multilin UR-7HH

نظرة عامة على المنتج

يعد UR-7HH (UR-7HH) وحدة اتصالات حرجة للسلامة وعالية السرعة تم تطويرها خصيصًا من قبل جنرال إلكتريك لإطار حماية الطاقة Multilin UR Series (المرحلات العالمية). صُممت لتوفير نقل بيانات مستقر بين المرحلات عبر الشبكات الموزعة، وتوفر هذه الوحدة واجهات ألياف بصرية مزدوجة القناة تعمل بطيف LED متعدد الأنماط عند 820 نانومتر اسمي. تعتمد عمليات البنية التحتية الكهربائية عالية السعة — بما في ذلك كتل أتمتة المحطات الفرعية، ومرافق توليد الطاقة الحرارية، ومنشآت توزيع البتروكيماويات المعقدة — على UR-7HH (UR-7HH) لإدارة قياس الحماية في الوقت الحقيقي وحلقات التزامن. من خلال دمج حزم إيثرنت متعددة البروتوكولات ودعم حافلة العمليات في الوقت الحقيقي، تضمن الوحدة تنسيقًا تفاضليًا خطيًا وإشارات فصل في أقل من مللي ثانية. تقضي هذه البنية الشبكية الحتمية على تأخير الحزم أثناء ذروة الحركة، وتحمي منطق الحماية الأعلى من الضوضاء الكهرومغناطيسية في المحطات الفرعية، وتمنع انقطاعات المصنع غير المبرمجة.

طبوغرافيا النظام الفرعي وقدرات البروتوكول

تعرف بنية الأجهزة، ومصفوفات تكامل الشبكة، وخصائص البرنامج الثابت لمعالج الاتصالات UR-7HH ملفه التشغيلي ضمن شبكات المرافق الحديثة.

• بنية تحتية بصرية ذات قناتين: تتميز برابطين مستقلين من الألياف البصرية LED متعددة الأنماط بطول موجي 820 نانومتر مصممة للاتصالات التتابعية من نظير إلى نظير لمسافات قصيرة إلى متوسطة، مما يعزز سرعات النقل مع موازنة تكاليف إعداد بنية الألياف.

• مصفوفة إيثرنت بثلاثة منافذ: مزودة بثلاثة واجهات إيثرنت فعلية مخصصة لإدارة حركة البيانات عالية الحجم، وإنشاء توجيه بنية الشبكة، وتقليل انقطاعات الاتصالات التشخيصية أثناء ذروات تدفق البيانات.

• طبقة بروتوكول المحطة الفرعية: تشغل معالجة متزامنة أصلية لهياكل الاتصالات المتقدمة للمرافق، متضمنة قواعد IEC 61850، DNP 3.0، Modbus TCP/IP، ومعايير IEC 60870-5-104 لنشر سلس للحافلات الصناعية.

• واجهة السينكروفازر الحتمية: تدمج معلمات القدرة الكاملة لبث IEEE C37.118 للسينكروفازر مباشرة عبر الناقل الأساسي للإيثرنت، مما يمكّن مراكز التحكم من حسابات مستمرة لزاوية الطور لشبكة الطاقة.

المواصفات الفنية

الأسئلة الشائعة حول تشخيص شبكة المحطة الفرعية والشبكة

كيف يقوم المهندسون بتقييم صحة القناة واتجاهات البيانات بنشاط لبطاقة UR-7HH؟

يمكن مراقبة مقاييس التشخيص في الوقت الحقيقي بشكل سلبي عبر مؤشرات حالة لوحة الواجهة الأمامية على لوحة المرحل الشاملة Universal Relay. للحصول على تشخيص شامل، يتصل المهندسون عبر الشبكة ببرنامج Multilin EnerVista UR، الذي يتميز بواجهة مراقبة مبسطة تُستخدم لتتبع تلاشي الرابط، والتحقق من إرسال الحزم، وتصدير سجلات أخطاء الاتصال.

ما هي المقايضات المحددة التي يجب على فرق الهندسة تقييمها عند نشر قناة LED متعددة الوضع بطول موجي 820 نانومتر على UR-7HH؟

The UR-7HH utilizes 820 nm multi-mode LED architecture, which provides an exceptionally cost-effective alternative to single-mode laser boards for localized localized links. However, multi-mode fiber structures experience higher signal attenuation (dB loss per kilometer) and light scattering over long distances. System layout technicians must verify that total cable run lengths do not exceed the attenuation budgets defined in the GE Multilin UR series manuals.

Is it necessary to clear down power to the host Universal Relay rack when swapping or inserting a UR-7HH board?

Yes. To protect the internal logic registers, CPU components, and adjacent CT/VT measuring modules from inductive transient damage, you must completely isolate utility power from the universal relay chassis before pulling or seating the communications module.

Engineering & Installation Guide

• Optical Fiber Cleanliness and Connection Protocols:

  Before mating multi-mode fiber optic cables to the 820 nm transceiver ports on the UR-7HH faceplate, clean the optical cable ferrule ends using an isopropyl alcohol wipe or dedicated optical fiber cleaning tool. Dust particles or skin oils deposited onto the transceiver window increase channel attenuation, causing intermittent frame loss, packet dropouts, and synchronization alarms within the IEC 61850 data bus.

• Fiber Bending Radii and Mechanical Stress Management:

  Route all multi-mode fiber optic cable bundles away from sharp internal enclosure edges and high-voltage AC terminal strips. Maintain a minimum permanent structural bending radius of 5 cm along the fiber path. Excessive mechanical pulling tension or tight bends strain the internal glass core, leading to micro-cracks that permanently degrade optical performance and disrupt inter-relay communication.

• أمان تثبيت الوحدة وتأريض الأرض:

  قم بإدخال وحدة UR-7HH في فتحة الهيكل المخصصة لها على طول القضبان الإرشادية المدمجة حتى يتطابق موصل لوحة الواجهة مع واجهة اللوحة الخلفية الخلفية. قم بشد براغي تثبيت الوحدة الخارجية بإحكام حتى عزم دوران أقصى يبلغ 0.6 نيوتن-متر (5.3 بوصة-رطل). يضمن التثبيت الميكانيكي الصحيح تكامل ناقل المنطق بالكامل ويؤسس تأريضًا منخفض المقاومة عبر إطار الهيكل المعدني لرفض التداخل الكهرومغناطيسي عالي التردد في المحطة الفرعية.
