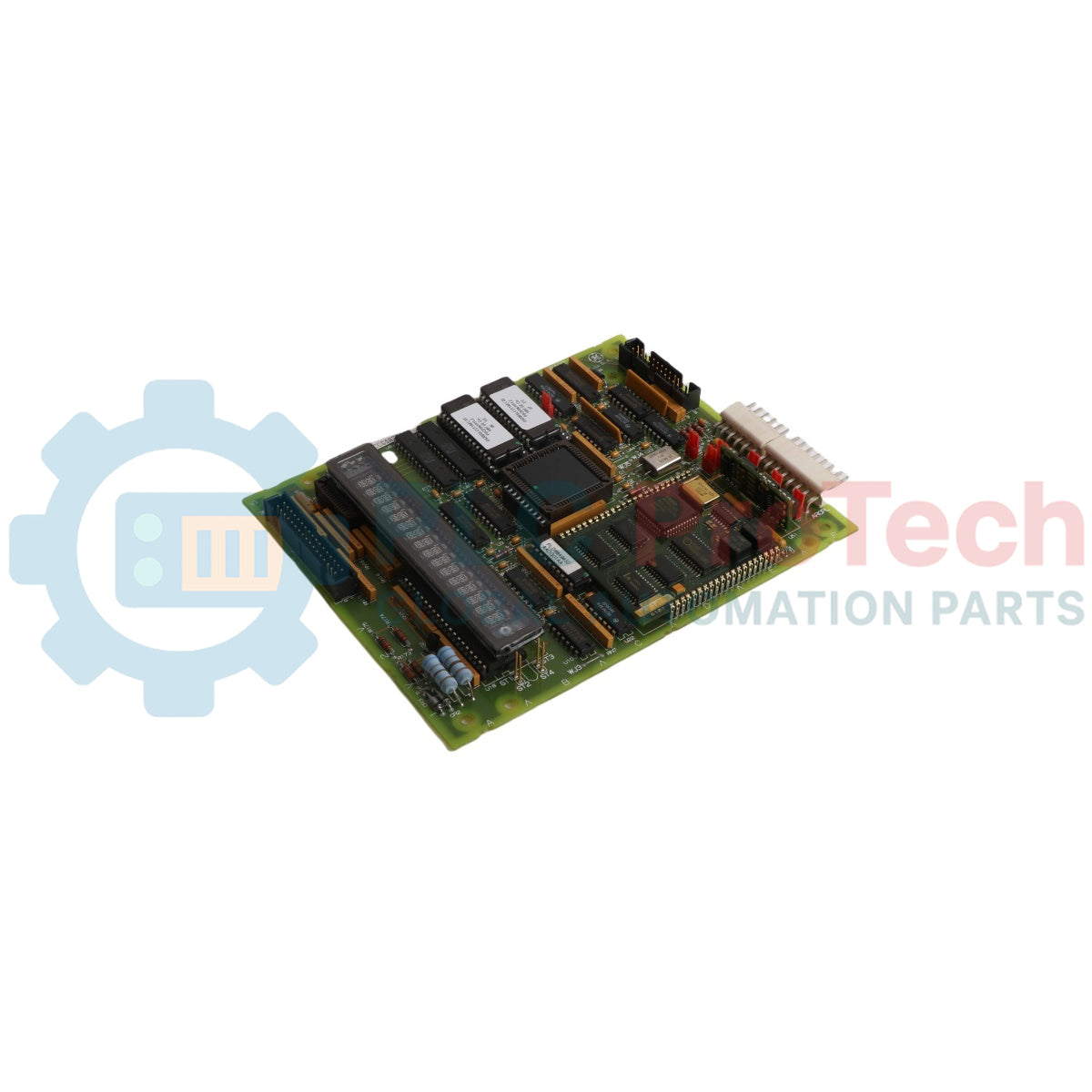

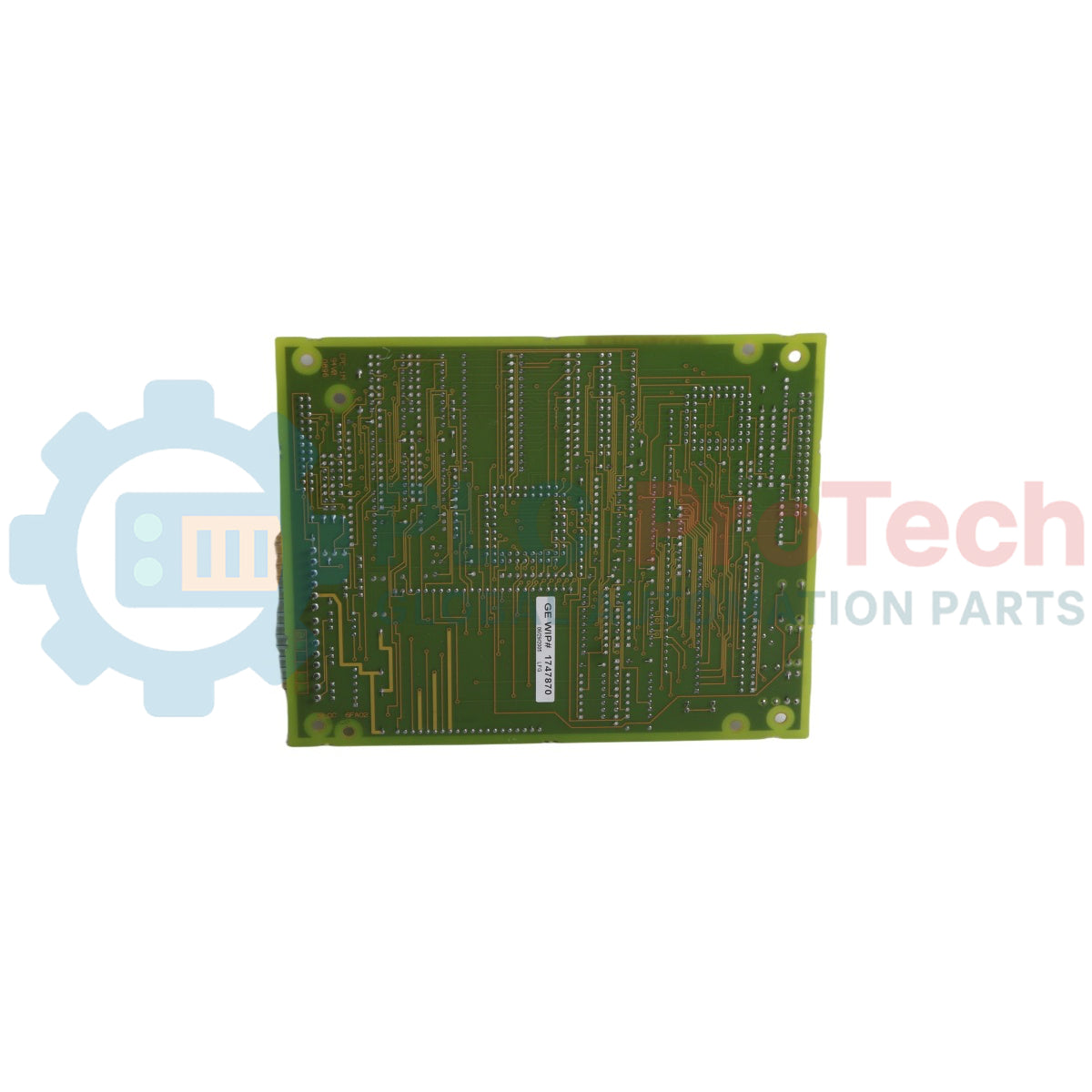

لوحة اتصالات LAN GE Mark V DS215SLCCG1AZZ01A

نظرة عامة على المنتج

تُعد  DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) بطاقة تنسيق شبكات عالية الأداء، صُممت لمنصات التحكم في التوربينات والقيادة الصناعية الثقيلة من شركة General Electric's Mark V . وتعمل هذه اللوحة المعالجة المحلية تحت الاختصار الوظيفي  SLCC، إذ تنسق القياسات عن بُعد المعقدة عبر الشبكات المحلية (LAN)، وتوفر مستوى واجهة متكاملًا للآلات الصناعية واسعة النطاق. وتعتمد مرافق البنية التحتية الحيوية—بما فيها عمليات تكرير النفط، ومحطات توليد الطاقة ذات الدورة المركبة، ومنشآت الضغط البحرية الضخمة—على  DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) للحفاظ على حلقات اتصال متواصلة بين وحدة تحكم القيادة الرئيسية ومعدات المراقبة الطرفية. وتضم الوحدة مسارات معزولة وغير معزولة، وتدير انتقالات متزامنة للعُقد عبر شبكات مزدوجة البروتوكول. ويحد هذا الفصل الصارم للبيانات من ضوضاء الخطوط الحثية، ويضمن تزامنًا عالي التكامل للشبكة، ويمنع فقدان الاتصالات الكارثي الذي يؤدي إلى إيقافات غير مبرمجة للنظام وتوقف المنشأة.

الأنظمة الفرعية المعمارية وتقسيم المراجعات

تحدد بنية المكوّنات ونظام التعريف في بطاقة الشبكة  DS215SLCCG1AZZ01A قدرتها الاتصالية وحدود تكاملها مع الأجهزة.

• محرك تحكم مزدوج البروتوكول: يتمحور حول معالج تحكم LAN مدمج (LCP) مُعيّن في الموضع U1. وتتولى عقدة المعالجة هذه إدارة عمليات نقل البيانات عالية السرعة عبر بنيتي شبكتي DLAN وARCNET.

• تخصيص الذاكرة عبر مقابس: تستخدم شريحتي ذاكرة EPROM مستقلتين وقابلتين للاستبدال ميدانيًا، موضوعتين في الفتحتين U6 وU7 لاستضافة ملفات نظام التشغيل LCP، إلى جانب ذاكرة RAM مخصصة عالية السرعة لتسهيل تبادلات منطق القيادة في الوقت الفعلي.

• موصلات واجهة متعددة النقاط: تضم خمسة مقابس ترابط عالية الكثافة ومتميزة: 2PL لتوزيع تغذية الطاقة المركزية، و3PL لواجهة بطاقة التحكم في القيادة المباشرة، و10PL لخطوط لوحة التوصيلات، وARCPL لتوجيه إشارات الشبكة المتخصصة، وKPPL لأدوات واجهة لوحة المفاتيح المحمولة.

• فك ترميز اللاحقة الوظيفية: تكشف السلسلة الأبجدية الرقمية النهائية الحاسمة عن معلمات تصنيع التجميعة: عائلة الأجزاء الوظيفية  SLCC، ورمز طلاء لوحة الدوائر المطبوعة المطابق القياسي  G1، ومراجعة الأجهزة الأساسية  A، ومستوى التحديث الهندسي الوظيفي  Z، ومؤشر تعديل تخطيط الرسومات  Z، ومعرّف الفئة الفرعية لتنوع النظام  01A.

المواصفات الفنية

الأسئلة الشائعة حول تكامل النظام والتشخيص

ما الوظيفة الميدانية المحددة التي يؤديها المُحوِّل JP19 على لوحة الدائرة DS215SLCCG1AZZ01A؟

يعمل المُحوِّل JP19 كوصلة توجيه عتادية فعلية تصل مذبذب بلورة التوقيت المدمج مباشرةً بمعالج التحكم الأساسي في شبكة LAN. ويؤدي تعديل هذا المُحوِّل أثناء الصيانة العادية إلى تغيير مزامنة ساعة المعالج الدقيق، كما سيعطّل اتصالات الشبكة فورًا.

كيف يمكن للفرق الميدانية تحديث ملفات نظام التشغيل الأساسي المستضافة على بطاقة SLCC نشطة؟

قواعد برنامج المعالجة الأساسي مدمجة في شرائح EPROM فعلية قابلة للتركيب بمقبس، وموجودة في الموضعين U6 وU7. يتطلب تحديث معلمات البرنامج الثابت أو استبدال أقسام نظام التشغيل التالفة استبدال هذه الشرائح الدقيقة الفعلية بوحدات مبرمجة في المصنع، بدلًا من تشغيل أدوات التنزيل الرقمي للذاكرة الوميضية عبر ناقل الاتصالات.

ما أهمية الدوائر المزدوجة المعزولة وغير المعزولة المدمجة على اللوحة؟

تجمع البطاقة بين دوائر معزولة لخطوط DLAN وARCNET الخارجية المتفرعة ودوائر منطقية غير معزولة للاتصال المقترن مباشرة بوحدة التحكم الرئيسية في المحرك. تستخدم المسارات المعزولة مكونات حماية جلفانية لضمان عدم انتقال ضربات البرق الخارجية أو حالات القصر ذات الجهد العالي أو تغيرات المجال الكهربائي على طول مسار الشبكة إلى ناقل حاسوب التحكم الأساسي في المحرك.

دليل الهندسة والتركيب

• إرشادات الحد من التفريغ الكهروستاتيكي:

  تحتوي DS215SLCCG1AZZ01A على معالجات CMOS عالية الكثافة ومسارات سجلات متطايرة شديدة الحساسية للكهرباء الساكنة. أبقِ البطاقة البديلة محكمة الإغلاق داخل حقيبتها الموصلة الواقية حتى قبل إدخالها مباشرة. يجب على الفنيين توصيل سوار معصم مؤرض للتحكم في الكهرباء الساكنة بالسكة الهيكلية الفولاذية غير المطلية في لوحة الغلاف قبل التعامل مع اللوحة، وإمساك الوحدة حصريًا من حافتها الخارجية الهيكلية المصنوعة من الألياف الزجاجية لتجنب ملامسة الجلد لمسارات اللحام السطحية.

• الحفاظ على جسور الأجهزة وحدود التخصيص:

  تتضمن الوحدة وصلات كتل يدوية من نوع JP Berg إلى جانب جسور أسلاك مركبة في المصنع (WJ)، متركزة أساسًا على طول الربع السفلي الأيسر من ركيزة لوحة الدوائر المطبوعة. والغالبية العظمى من هذه المكونات القابلة للتخصيص مضبوطة تثبيتًا أو معايرة نهائيًا في المصنع. لا تغيّر مواضع دبابيس أي وصلة يدوية أو تتجاوزها أو تنقلها من مواضعها الأساسية المحددة في الوثائق، إذ قد تؤدي التهيئات غير الصحيحة إلى إفساد تشخيصات النظام، أو إطلاق حالات عدم تطابق في تهيئة الأجهزة، أو التسبب في فشل تهيئة النظام.

• محاذاة كابل التوصيل البيني وتثبيته:

  عند توصيل كابلات الشريط عبر المنافذ 2PL و3PL و10PL وARCPL وKPPL، افحص أغطية الموصلات بحثًا عن دبابيس منحنية قبل التعشيق. حاذِ المفاتيح بشكل صحيح لتجنب عكس مطابقة الدبابيس. تأكد من أن أذني القفل البلاستيكيتين المدمجتين تنقران وتستقران بالكامل في موضعهما. تؤدي مقابس كابلات الشريط المفكوكة تحت اهتزازات سطح الآلة المستمرة إلى ارتفاع مقاومة التلامس، مما يسبب تدهورًا متقطعًا في الإشارة وانقطاعات في حزم الشبكة.
